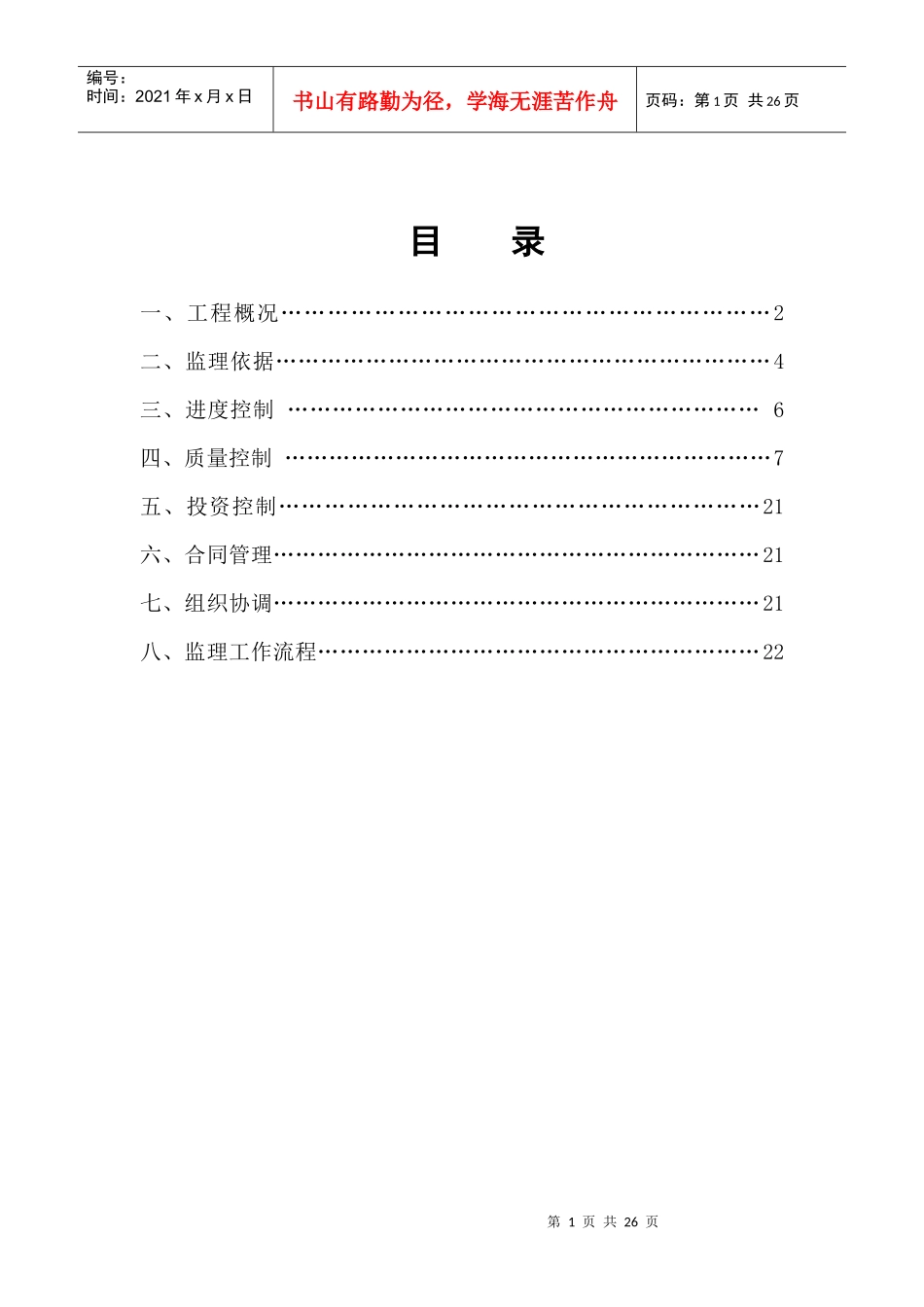

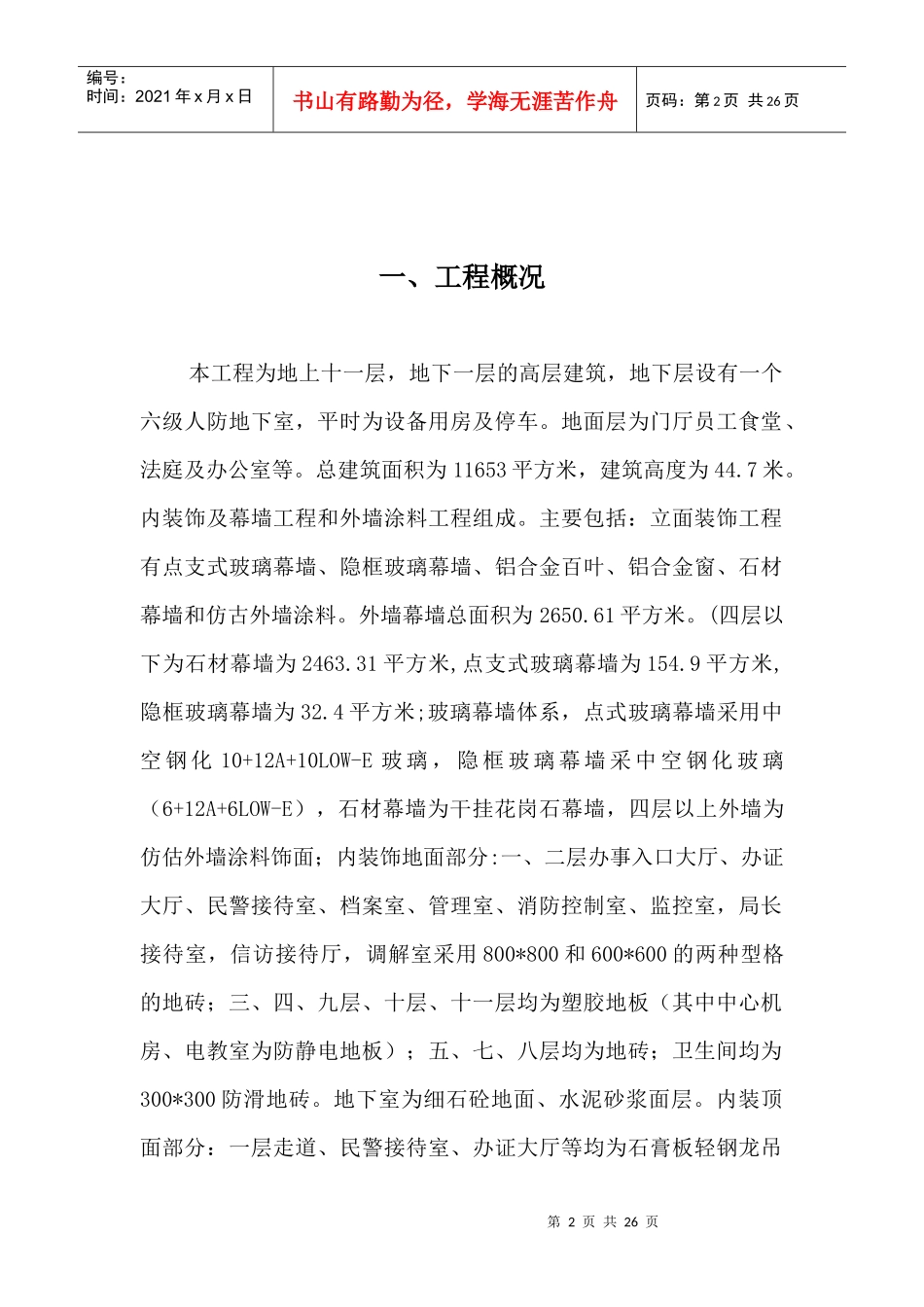

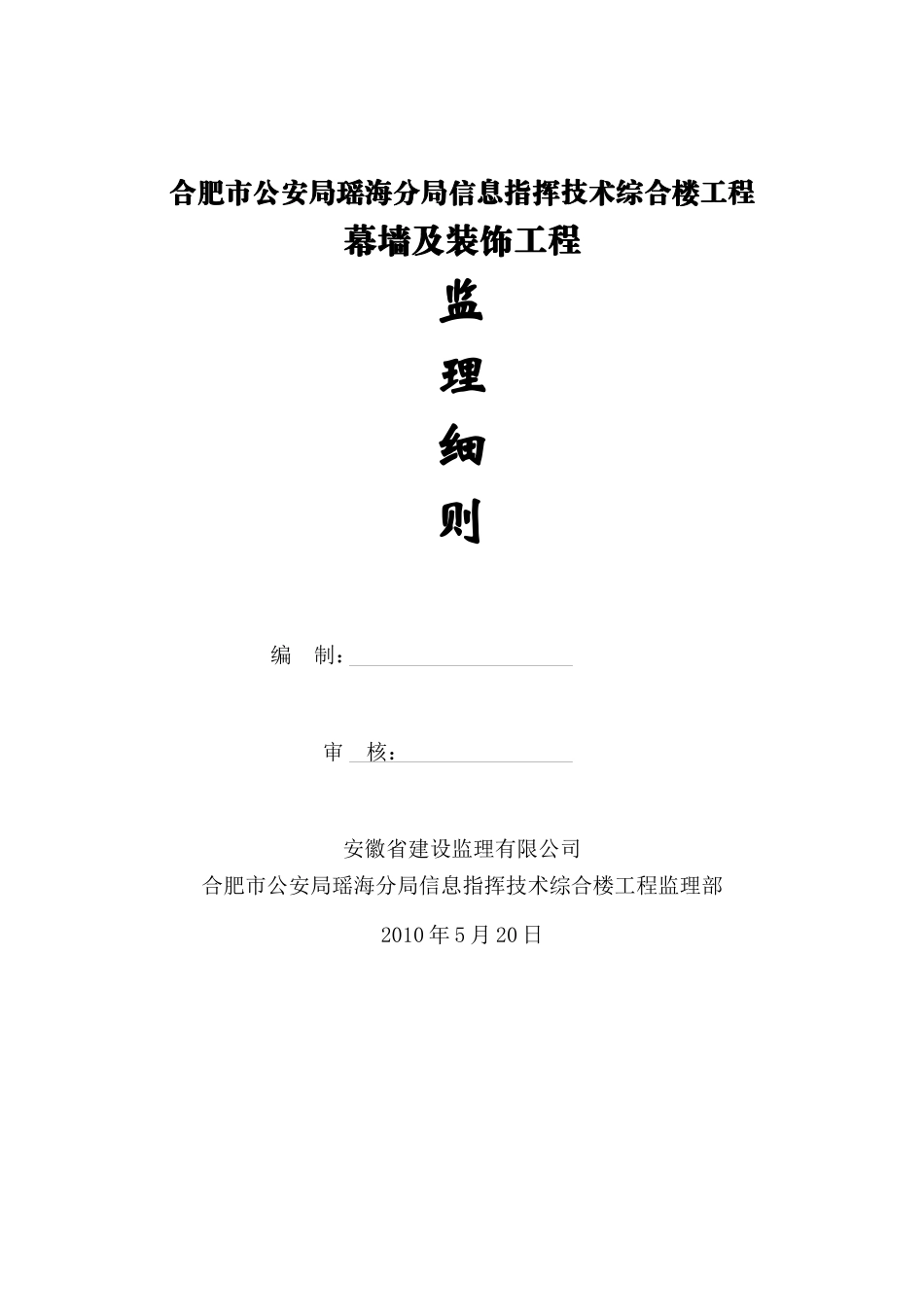

合肥市公安局瑶海分局信息指挥技术综合楼工程幕墙及装饰工程监理细则编制:审核:安徽省建设监理有限公司合肥市公安局瑶海分局信息指挥技术综合楼工程监理部2010年5月20日1第1页共26页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共26页目录一、工程概况………………………………………………………2二、监理依据…………………………………………………………4三、进度控制………………………………………………………6四、质量控制…………………………………………………………7五、投资控制………………………………………………………21六、合同管理…………………………………………………………21七、组织协调…………………………………………………………21八、监理工作流程……………………………………………………22第2页共26页第1页共26页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共26页一、工程概况本工程为地上十一层,地下一层的高层建筑,地下层设有一个六级人防地下室,平时为设备用房及停车。地面层为门厅员工食堂、法庭及办公室等。总建筑面积为11653平方米,建筑高度为44.7米。内装饰及幕墙工程和外墙涂料工程组成。主要包括:立面装饰工程有点支式玻璃幕墙、隐框玻璃幕墙、铝合金百叶、铝合金窗、石材幕墙和仿古外墙涂料。外墙幕墙总面积为2650.61平方米。(四层以下为石材幕墙为2463.31平方米,点支式玻璃幕墙为154.9平方米,隐框玻璃幕墙为32.4平方米;玻璃幕墙体系,点式玻璃幕墙采用中空钢化10+12A+10LOW-E玻璃,隐框玻璃幕墙采中空钢化玻璃(6+12A+6LOW-E),石材幕墙为干挂花岗石幕墙,四层以上外墙为仿估外墙涂料饰面;内装饰地面部分:一、二层办事入口大厅、办证大厅、民警接待室、档案室、管理室、消防控制室、监控室,局长接待室,信访接待厅,调解室采用800*800和600*600的两种型格的地砖;三、四、九层、十层、十一层均为塑胶地板(其中中心机房、电教室为防静电地板);五、七、八层均为地砖;卫生间均为300*300防滑地砖。地下室为细石砼地面、水泥砂浆面层。内装顶面部分:一层走道、民警接待室、办证大厅等均为石膏板轻钢龙吊第3页共26页第2页共26页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共26页顶,档案室和办证大厅、刑警大队办公室局部也为矿棉板吊顶;卫生间为防水石膏板轻钢龙骨吊顶;墙面部分:一层大厅墙面采用微晶石,一层民警接待室采用柚木饰面板装饰背景墙,部分为白色乳胶漆饰面。三层指挥大厅是12MM钢化玻璃和铝塑板饰面,四层指挥决策会议室是蓝色烤漆饰面和白色乳胶漆饰面以及柚木饰面组成。四层贵宾接待室是柚木饰面板和皮革硬包。六层政委办公室柚木饰面板和白色乳胶漆饰面。六层会议室是柚木线条饰面、10mm钢化玻璃以及白色乳胶漆饰面。普通办公室墙面均采用白色乳胶漆;踢脚线采用柚木踢脚线。九层走道采用白色乳塑板饰面和10厚的钢化玻璃,十层电教室和阅览室兼休息室采用白色乳塑板饰面和10厚的钢化玻璃,十层电教室、警官俱乐部采用柚木饰面和白色乳胶漆饰面。十层淋浴室采用300*300的墙砖湿贴施工。10mm磨砂玻璃隔断。十层男卫生间采用成品隔断,墙面为白色乳胶漆。十一层电视电话会议室为柚木饰面和蓝色烤漆玻璃饰面,部分墙面采用白色铝塑板饰面。十一层新闻发布中心采用柚木饰面板和白色乳胶漆饰面。十一层大会议室采用柚木饰面板和白色乳胶漆饰面。电梯厅前室墙面采用白色铝塑板和部分为不锈钢饰面。其余未做说明的均为白色乳胶漆墙面。窗台板为山东白麻。所有的单开、双开门均为柚木饰面板门。(一)幕墙结构设计:1、幕墙所在地区基本风压0.35KN/M2,地面粗糙度:B类,幕墙第4页共26页第3页共26页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共26页抗震设防烈度为7度,地震分组一组,设计基本地震加速度0.1g。幕墙玻璃风荷载、地震荷载和重力的传递途径为:玻璃铝合金横框铝合金竖框转接件土建预埋件土建结构2、干挂石材幕墙采用铝合金短槽式结构系统,竖龙骨选用8号槽形钢,横龙骨选用50*5角钢;铝合金玻璃...
