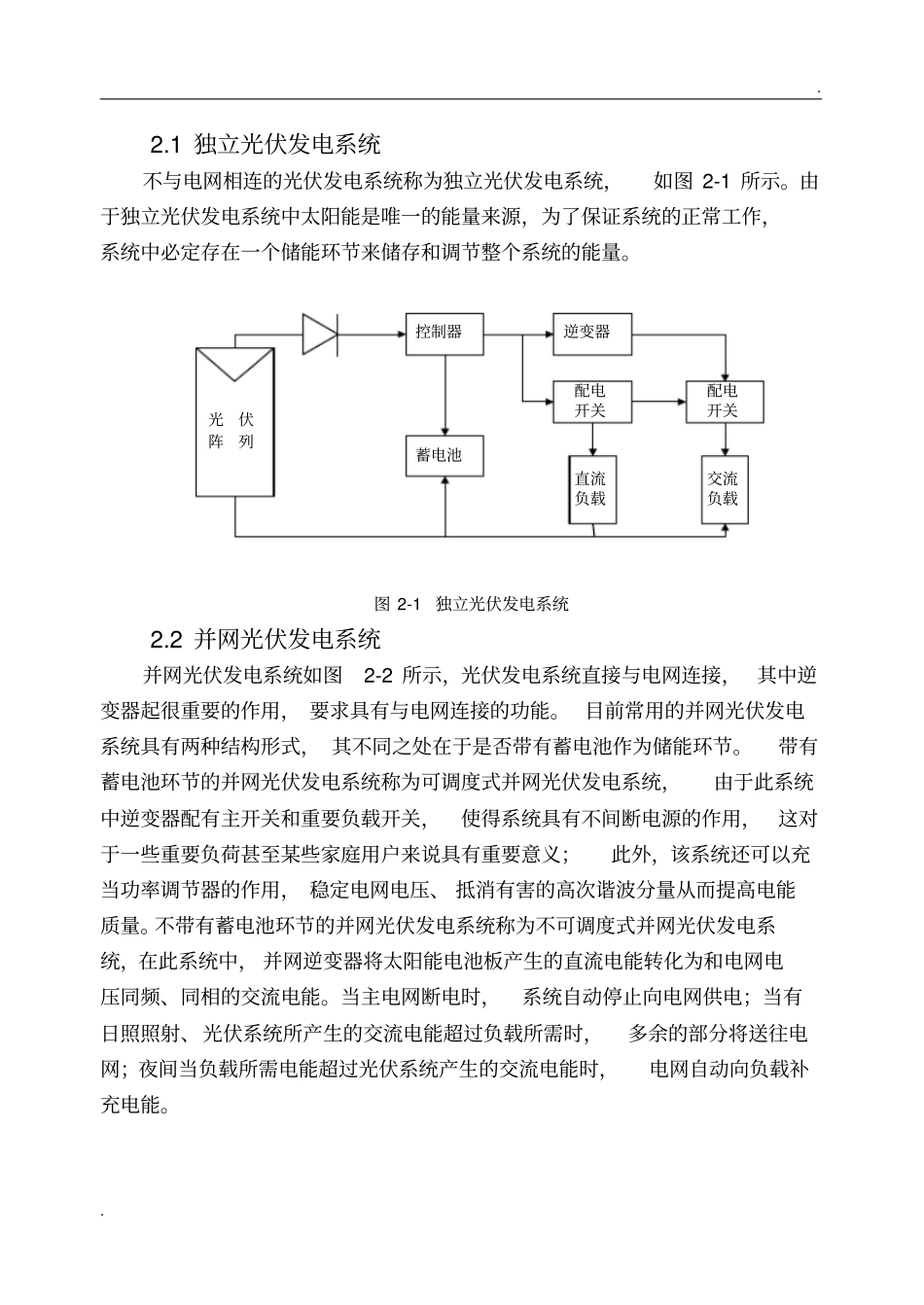

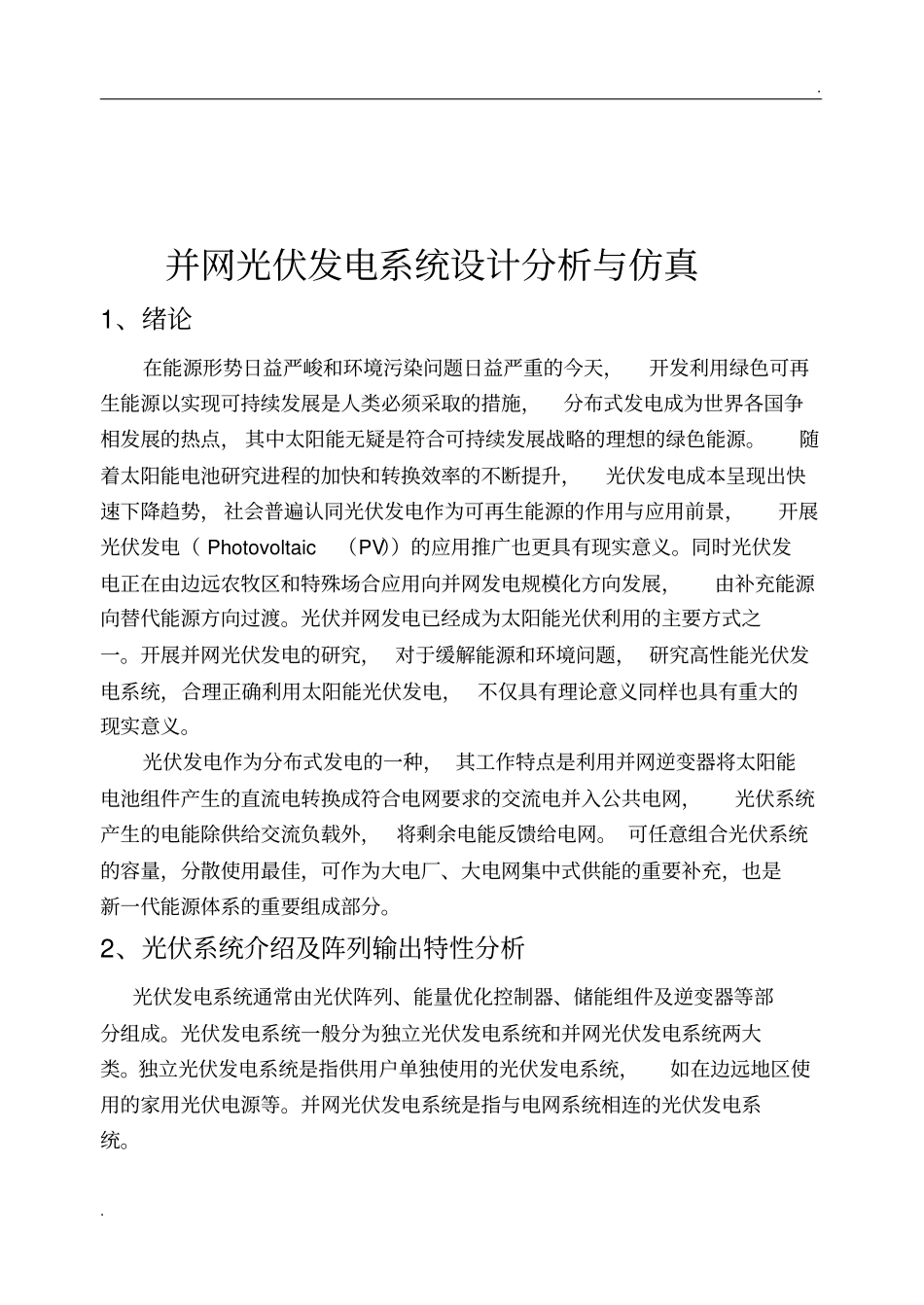

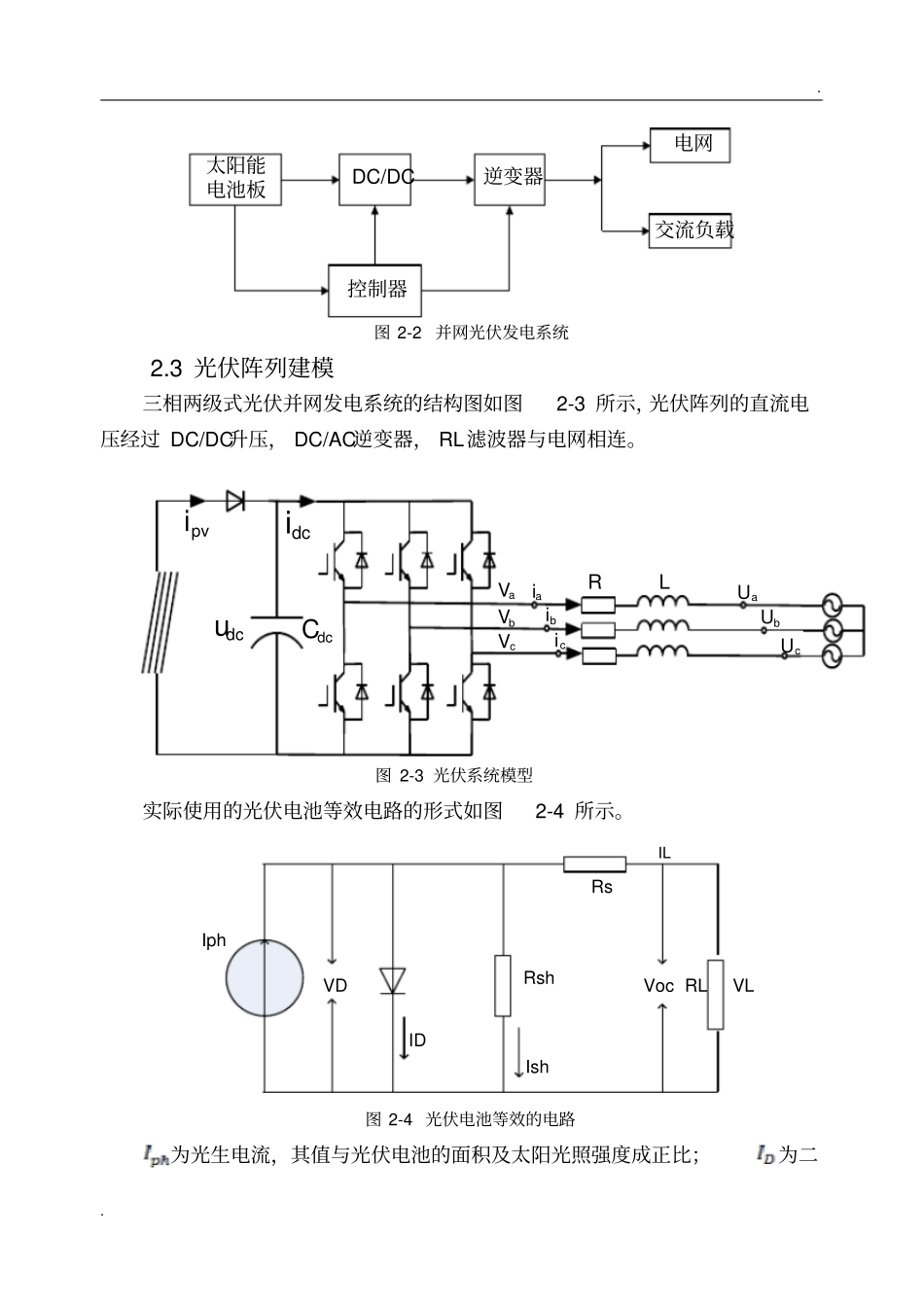

..并网光伏发电系统设计分析与仿真1、绪论在能源形势日益严峻和环境污染问题日益严重的今天，开发利用绿色可再生能源以实现可持续发展是人类必须采取的措施，分布式发电成为世界各国争相发展的热点，其中太阳能无疑是符合可持续发展战略的理想的绿色能源。随着太阳能电池研究进程的加快和转换效率的不断提升，光伏发电成本呈现出快速下降趋势，社会普遍认同光伏发电作为可再生能源的作用与应用前景，开展光伏发电（Photovoltaic（PV））的应用推广也更具有现实意义。同时光伏发电正在由边远农牧区和特殊场合应用向并网发电规模化方向发展，由补充能源向替代能源方向过渡。光伏并网发电已经成为太阳能光伏利用的主要方式之一。开展并网光伏发电的研究，对于缓解能源和环境问题，研究高性能光伏发电系统，合理正确利用太阳能光伏发电，不仅具有理论意义同样也具有重大的现实意义。光伏发电作为分布式发电的一种，其工作特点是利用并网逆变器将太阳能电池组件产生的直流电转换成符合电网要求的交流电并入公共电网，光伏系统产生的电能除供给交流负载外，将剩余电能反馈给电网。可任意组合光伏系统的容量，分散使用最佳，可作为大电厂、大电网集中式供能的重要补充，也是新一代能源体系的重要组成部分。2、光伏系统介绍及阵列输出特性分析光伏发电系统通常由光伏阵列、能量优化控制器、储能组件及逆变器等部分组成。光伏发电系统一般分为独立光伏发电系统和并网光伏发电系统两大类。独立光伏发电系统是指供用户单独使用的光伏发电系统，如在边远地区使用的家用光伏电源等。并网光伏发电系统是指与电网系统相连的光伏发电系统。..2.1独立光伏发电系统不与电网相连的光伏发电系统称为独立光伏发电系统，如图2-1所示。由于独立光伏发电系统中太阳能是唯一的能量来源，为了保证系统的正常工作，系统中必定存在一个储能环节来储存和调节整个系统的能量。光伏阵列控制器蓄电池逆变器配电开关配电开关直流负载交流负载图2-1独立光伏发电系统2.2并网光伏发电系统并网光伏发电系统如图2-2所示，光伏发电系统直接与电网连接，其中逆变器起很重要的作用，要求具有与电网连接的功能。目前常用的并网光伏发电系统具有两种结构形式，其不同之处在于是否带有蓄电池作为储能环节。带有蓄电池环节的并网光伏发电系统称为可调度式并网光伏发电系统，由于此系统中逆变器配有主开关和重要负载开关，使得系统具有不间断电源的作用，这对于一些重要负荷甚至某些家庭用户来说具有重要意义；此外，该系统还可以充当功率调节器的作用，稳定电网电压、抵消有害的高次谐波分量从而提高电能质量。不带有蓄电池环节的并网光伏发电系统称为不可调度式并网光伏发电系统，在此系统中，并网逆变器将太阳能电池板产生的直流电能转化为和电网电压同频、同相的交流电能。当主电网断电时，系统自动停止向电网供电；当有日照照射、光伏系统所产生的交流电能超过负载所需时，多余的部分将送往电网；夜间当负载所需电能超过光伏系统产生的交流电能时，电网自动向负载补充电能。..太阳能电池板DC/DC电网控制器逆变器交流负载图2-2并网光伏发电系统2.3光伏阵列建模三相两级式光伏并网发电系统的结构图如图2-3所示，光伏阵列的直流电压经过DC/DC升压，DC/AC逆变器，RL滤波器与电网相连。dcudcidcCpviaibiciaVbVcVaUbUcURL图2-3光伏系统模型实际使用的光伏电池等效电路的形式如图2-4所示。IphRsRshIshVDVocILRLVLID图2-4光伏电池等效的电路为光生电流，其值与光伏电池的面积及太阳光照强度成正比；为二..极管的暗电流，反映了光伏电池P-N结的扩散电流大小；为旁路电阻，反映电阻损耗，为串联电阻，反映漏电流损耗。因此理想光伏电池的等效电路只相当于一个电流为，的电流源和一个二极管并联。当光伏电池接入一定负载后，负载便有电流通过，其值为光伏电池输出的负载电流，当负载被短路时，光伏电池输出的短路电流为，为在1000光源的照射下，光伏电池输出端开路时所测得的输出电压值。为了寻找光伏电池输出电流的物理表达式，列出以下方程。(2-1)(2-2)(2-3)其中为等效二极管的端电压(2-4)代表光伏电池内部等效二极管P-N结反向饱和电流...
