中考物理(真题版)专项练习题：串联和并联VIP免费

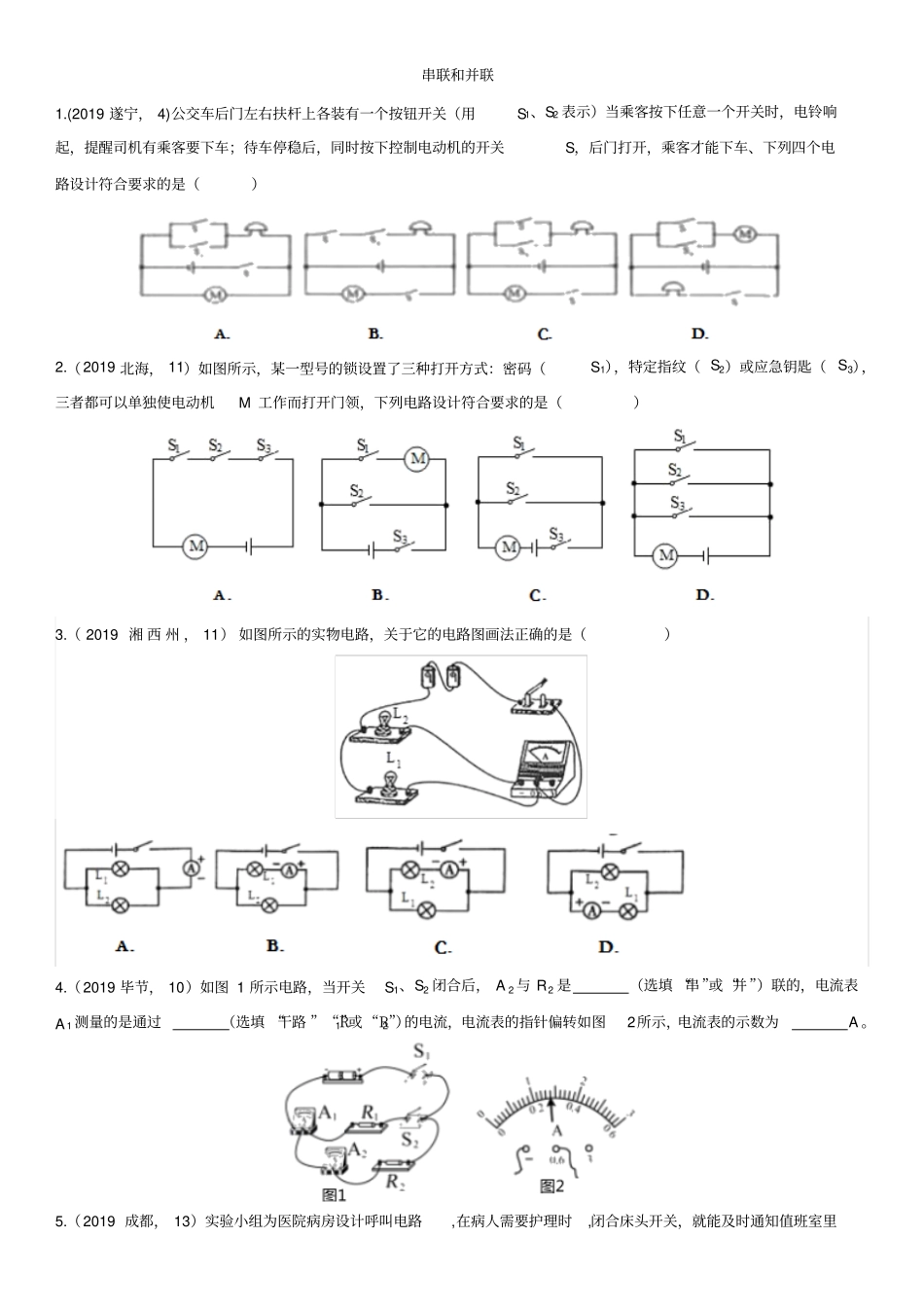

串联和并联1.(2019遂宁，4)公交车后门左右扶杆上各装有一个按钮开关（用S1、S2表示）当乘客按下任意一个开关时，电铃响起，提醒司机有乘客要下车；待车停稳后，同时按下控制电动机的开关S，后门打开，乘客才能下车、下列四个电路设计符合要求的是（）2.（2019北海，11）如图所示，某一型号的锁设置了三种打开方式：密码（S1），特定指纹（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门领，下列电路设计符合要求的是（）3.（2019湘西州，11）如图所示的实物电路，关于它的电路图画法正确的是（）4.（2019毕节，10）如图1所示电路，当开关S1、S2闭合后，A2与R2是（选填“串”或“并”）联的，电流表A1测量的是通过（选填“干路”“R1”或“R2”）的电流，电流表的指针偏转如图2所示，电流表的示数为A。5.（2019成都，13）实验小组为医院病房设计呼叫电路,在病人需要护理时,闭合床头开关，就能及时通知值班室里的护士,图中最合理的设计方案是（）6.（2019通辽，4）有一种电动烤地瓜机，将地瓜放在托盘上，盖上锅盖相当于闭合开关S1，托盘旋转，再将温控开关S2闭合，开始加热；若只闭合开关S2，则不能加热。下图M是托盘电动机，R是加热电阻，对其内部电路设计合理的是？（）7.（2019临沂，14）汽车尾灯内的示宽灯和刹车灯有时需要各自独立工作，有时需要同时工作。下列电路图符合要求的是（）8.（2019菏泽，11）如图所示，关于家用插座说法中，正确的是（）A．开关串联在干路中，指示灯与各组插孔并联在电路中B．开关、指示灯和各组插孔并联在电路中C．开关、指示灯和各组插孔串联在电路中D．各组插孔串联在一起与指示灯并联在电路中9.（2019菏泽，9）下列电路中两个灯泡都能够独立工作的是（）10.(2019衡阳，16)如图所示，下列说法正确的是A闭合S2，断开S1、S3，灯L1、L2串联B.闭合S1、S3，断开S2，灯L1、I2串联C.闭合S2、S3，断开S1，只有灯L1亮D.闭合S1、S2，断开S3，只有灯L1亮11.（2019巴中，24）如图所示的电路中，要使R1、R2串联，应闭合的开关是；要使R1、R2并联，应闭合的开关是，（选填“S1”、“S2”、“S3”）；该电路中干电池供电时将能转化为电能。12.（2019重庆B卷，4）关于图所示电路的判断,正确的是A.只闭合开关S1时，灯泡L1、L3并联。B.只闭合开关S2,时，灯泡L2、L3并联。C.只闭合开关S2、S3时，灯泡L2、L3串联。D.闭合所有开关时灯泡L1L2并联，L3短路.13（2019长沙，5）下列操作能使图中的小灯泡L1和L2组成串联电路的是（）A．闭合开关S1、S2和S3B．只闭合开关S1和S2C．只闭合开关S2和S3D．只闭合开关S314.(2019绥化，12)现在许多宾馆都利用房卡取电，如图所示。只有把房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于家庭电路中的，房间里各用电器之间是联的。15.（2019重庆A卷，6）某同学设计了道路井盖移动报警电路。当井盖没有被移动，井盖开关S闭合，警示灯L不亮；当井盖被移动，井盖开关S断开，警示灯L发光，R0为保护电阻。图中符合设计要求的电路图是16.（2019安徽，16）公交车后门的两个扶杆上通常各装有一个按钮，每一个按钮都是个开关。当乘客按下任何一个按钮时，驾驶台上的指示灯发光同时电铃咧提醒司机有人要下车。符合上述要求的是（）17.（2019岳阳，8）为保障安全，滚筒洗衣机内设置了电源开关S1和安全开关S2．当洗衣机门关上，S2自动闭合，再闭合电源开关S1洗衣机才能正常工作。下列简易原理图符合要求的是（）18.（2019北部湾，1）如图所示，某一型号的锁设置了三种打开方式：密码（S1）、特定指纹（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁，下列电路设计符合要求的是（）19.（2019贵阳，21）如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接。要求：两灯并联。开关S在干路上，电流表只通过L1的电流，导线不能交叉。20.（2019鄂州，12）科技引领生活，5G时代已经来临。车辆利用5G通讯网络可在一、两公里之外提前感知交通信号灯，为无人驾驶提供支持。如图所示，是用于路口的5G指示灯，则红黄绿三种颜色指示灯的连接方式及5G通讯传递信息的形式分别是A.串联超声波B.串联电磁波C.并...
