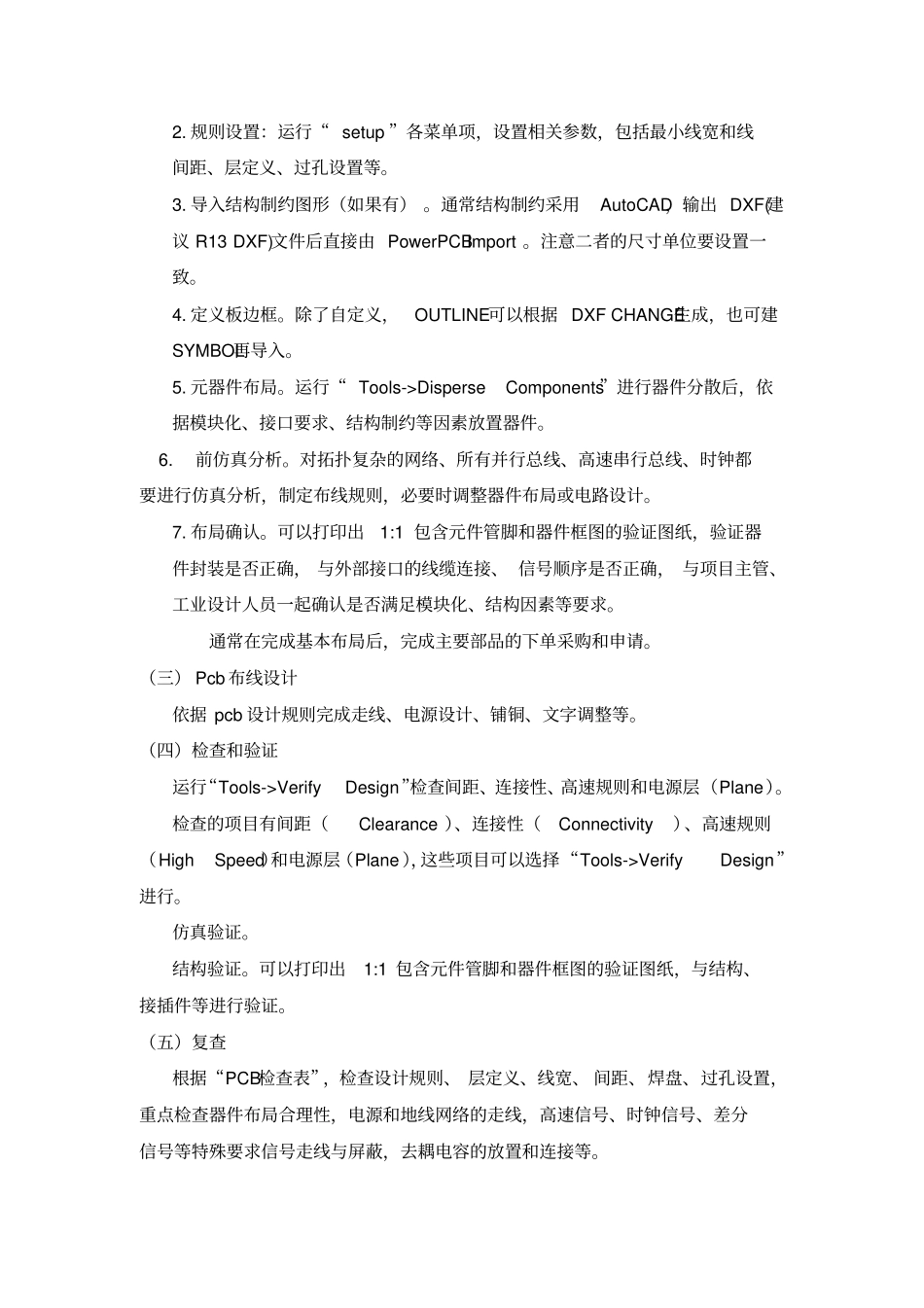

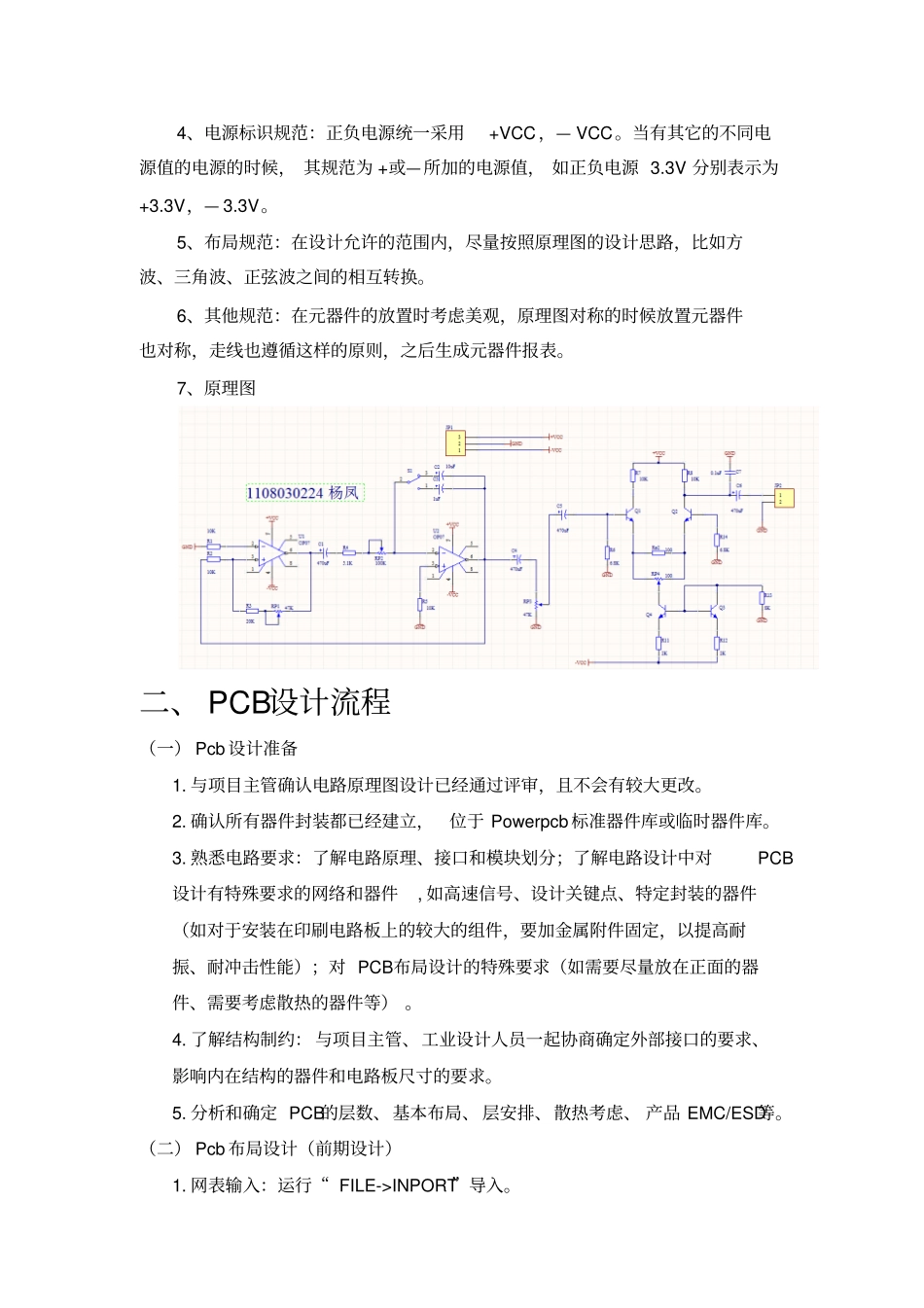

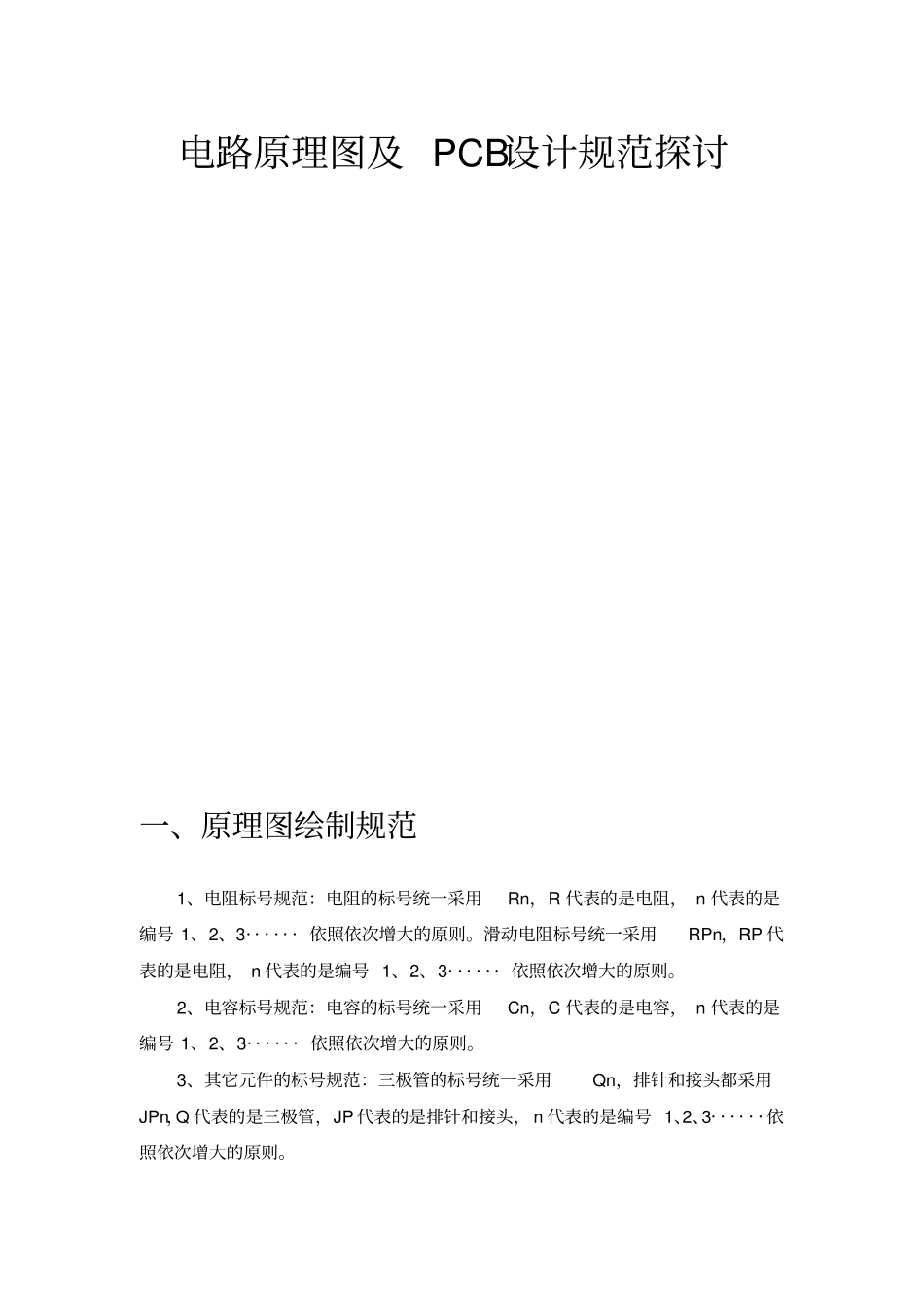

电路原理图及PCB设计规范探讨一、原理图绘制规范1、电阻标号规范：电阻的标号统一采用Rn，R代表的是电阻，n代表的是编号1、2、3······依照依次增大的原则。滑动电阻标号统一采用RPn，RP代表的是电阻，n代表的是编号1、2、3······依照依次增大的原则。2、电容标号规范：电容的标号统一采用Cn，C代表的是电容，n代表的是编号1、2、3······依照依次增大的原则。3、其它元件的标号规范：三极管的标号统一采用Qn，排针和接头都采用JPn，Q代表的是三极管，JP代表的是排针和接头，n代表的是编号1、2、3······依照依次增大的原则。4、电源标识规范：正负电源统一采用+VCC，—VCC。当有其它的不同电源值的电源的时候，其规范为+或—所加的电源值，如正负电源3.3V分别表示为+3.3V，—3.3V。5、布局规范：在设计允许的范围内，尽量按照原理图的设计思路，比如方波、三角波、正弦波之间的相互转换。6、其他规范：在元器件的放置时考虑美观，原理图对称的时候放置元器件也对称，走线也遵循这样的原则，之后生成元器件报表。7、原理图二、PCB设计流程（一）Pcb设计准备1.与项目主管确认电路原理图设计已经通过评审，且不会有较大更改。2.确认所有器件封装都已经建立，位于Powerpcb标准器件库或临时器件库。3.熟悉电路要求：了解电路原理、接口和模块划分；了解电路设计中对PCB设计有特殊要求的网络和器件,如高速信号、设计关键点、特定封装的器件（如对于安装在印刷电路板上的较大的组件，要加金属附件固定，以提高耐振、耐冲击性能）；对PCB布局设计的特殊要求（如需要尽量放在正面的器件、需要考虑散热的器件等）。4.了解结构制约：与项目主管、工业设计人员一起协商确定外部接口的要求、影响内在结构的器件和电路板尺寸的要求。5.分析和确定PCB的层数、基本布局、层安排、散热考虑、产品EMC/ESD等。（二）Pcb布局设计（前期设计）1.网表输入：运行“FILE->INPORT”导入。2.规则设置：运行“setup”各菜单项，设置相关参数，包括最小线宽和线间距、层定义、过孔设置等。3.导入结构制约图形（如果有）。通常结构制约采用AutoCAD，输出DXF(建议R13DXF)文件后直接由PowerPCBImport。注意二者的尺寸单位要设置一致。4.定义板边框。除了自定义，OUTLINE可以根据DXFCHANGE生成，也可建SYMBOL再导入。5.元器件布局。运行“Tools->DisperseComponents”进行器件分散后，依据模块化、接口要求、结构制约等因素放置器件。6.前仿真分析。对拓扑复杂的网络、所有并行总线、高速串行总线、时钟都要进行仿真分析，制定布线规则，必要时调整器件布局或电路设计。7.布局确认。可以打印出1:1包含元件管脚和器件框图的验证图纸，验证器件封装是否正确，与外部接口的线缆连接、信号顺序是否正确，与项目主管、工业设计人员一起确认是否满足模块化、结构因素等要求。通常在完成基本布局后，完成主要部品的下单采购和申请。（三）Pcb布线设计依据pcb设计规则完成走线、电源设计、铺铜、文字调整等。（四）检查和验证运行“Tools->VerifyDesign”检查间距、连接性、高速规则和电源层（Plane）。检查的项目有间距（Clearance）、连接性（Connectivity）、高速规则（HighSpeed）和电源层（Plane），这些项目可以选择“Tools->VerifyDesign”进行。仿真验证。结构验证。可以打印出1:1包含元件管脚和器件框图的验证图纸，与结构、接插件等进行验证。（五）复查根据“PCB检查表”，检查设计规则、层定义、线宽、间距、焊盘、过孔设置，重点检查器件布局合理性，电源和地线网络的走线，高速信号、时钟信号、差分信号等特殊要求信号走线与屏蔽，去耦电容的放置和连接等。三、PCB布局（一）PCB布局原则在布局的时候需要对信号的走向以及电源和地线网络有整体的了解和规划。1.按照信号走向布局原则1).通常按照信号的流程逐个安排各个功能电路单元的位置，以每个功能电路的核心元件为中心，围绕它进行布局。2).元件的布局应便于信号流通，使信号尽可能保持一致的方向。多数情况下，信号的流向安排为从左到右或从上到下，与输入、输出端直接相连的元件应当放在靠近输入、输出接插件或连接器的地方。输入...
