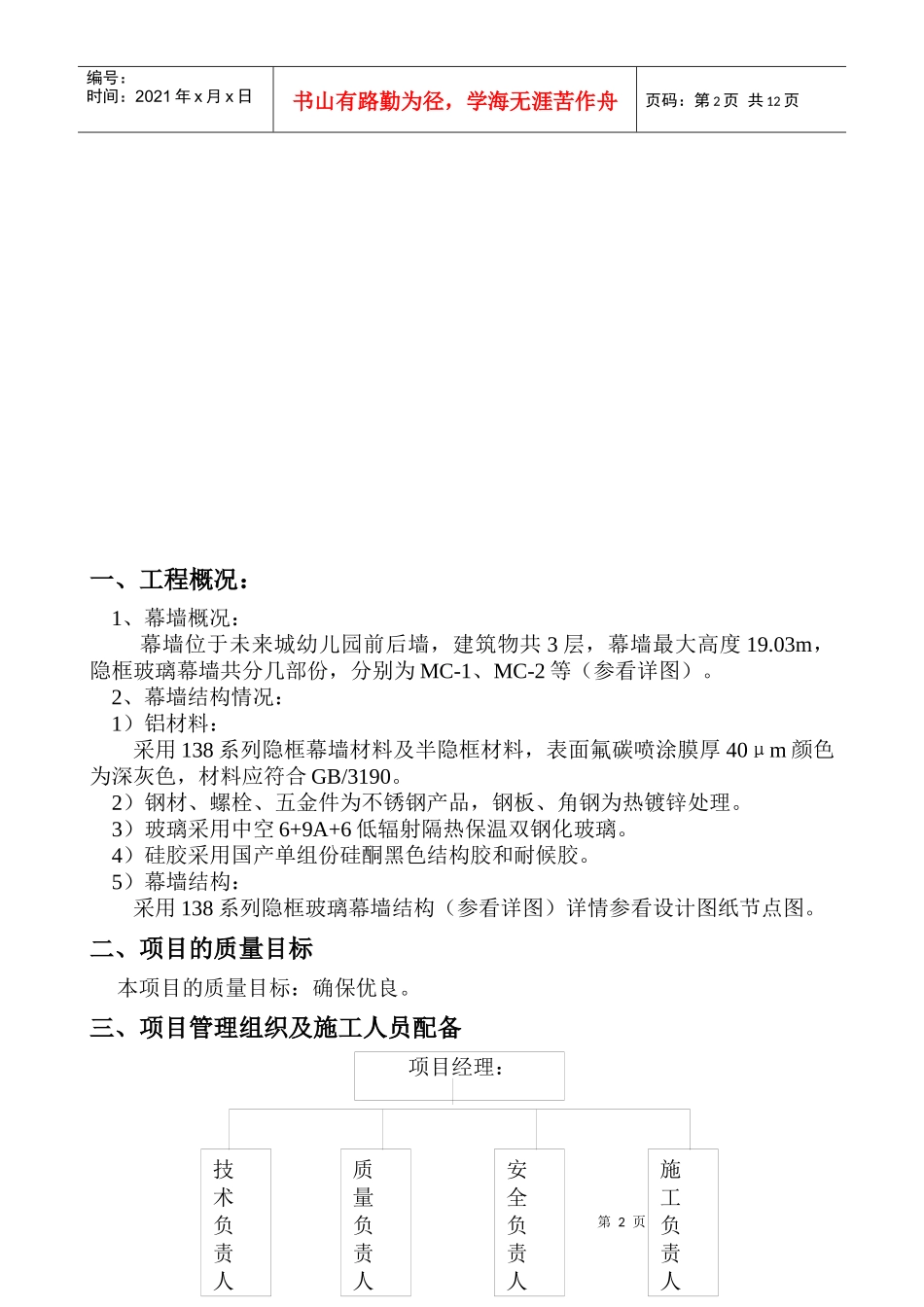

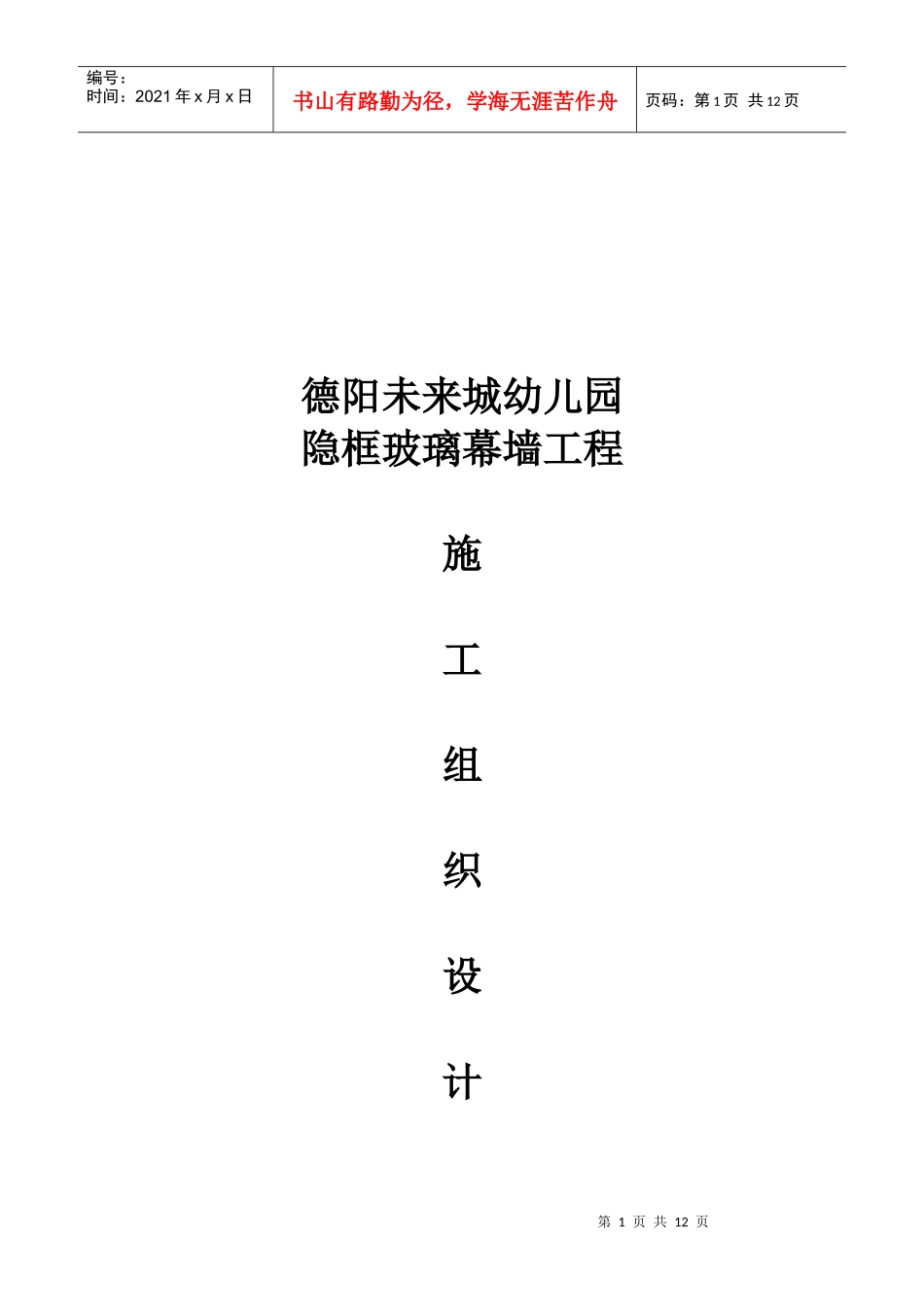

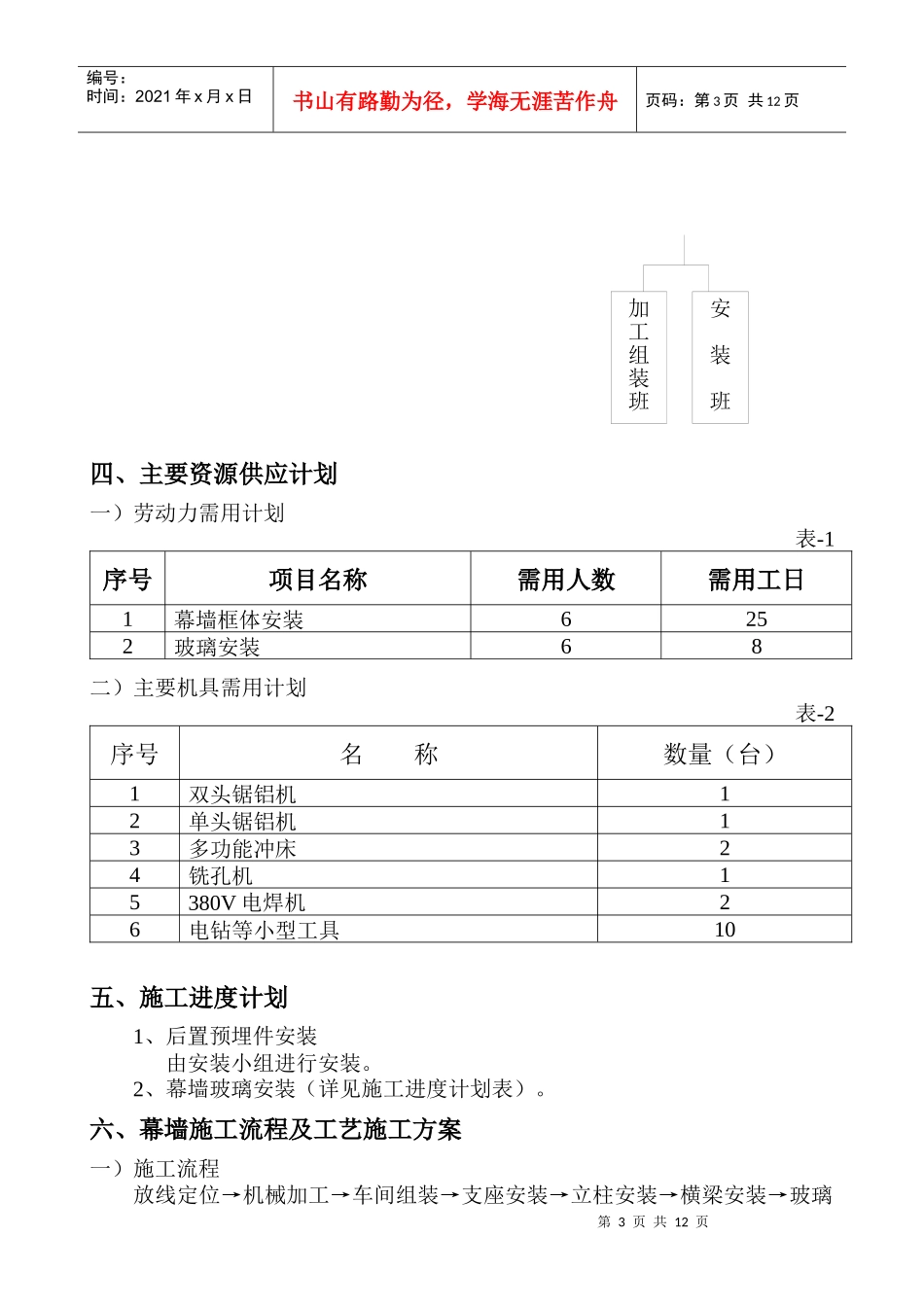

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页德阳未来城幼儿园隐框玻璃幕墙工程施工组织设计第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页一、工程概况：1、幕墙概况：幕墙位于未来城幼儿园前后墙，建筑物共3层，幕墙最大高度19.03m，隐框玻璃幕墙共分几部份，分别为MC-1、MC-2等（参看详图）。2、幕墙结构情况：1）铝材料：采用138系列隐框幕墙材料及半隐框材料，表面氟碳喷涂膜厚40μm颜色为深灰色，材料应符合GB/3190。2）钢材、螺栓、五金件为不锈钢产品，钢板、角钢为热镀锌处理。3）玻璃采用中空6+9A+6低辐射隔热保温双钢化玻璃。4）硅胶采用国产单组份硅酮黑色结构胶和耐候胶。5）幕墙结构：采用138系列隐框玻璃幕墙结构（参看详图）详情参看设计图纸节点图。二、项目的质量目标本项目的质量目标：确保优良。三、项目管理组织及施工人员配备项目经理：技术负责人质量负责人施工负责人安全负责人第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页四、主要资源供应计划一）劳动力需用计划表-1序号项目名称需用人数需用工日1幕墙框体安装6252玻璃安装68二）主要机具需用计划表-2序号名称数量（台）1双头锯铝机12单头锯铝机13多功能冲床24铣孔机15380V电焊机26电钻等小型工具10五、施工进度计划1、后置预埋件安装由安装小组进行安装。2、幕墙玻璃安装（详见施工进度计划表）。六、幕墙施工流程及工艺施工方案一）施工流程放线定位→机械加工→车间组装→支座安装→立柱安装→横梁安装→玻璃加工组装班安装班第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页安装→注密封胶→饰面清洁→预验收→交付验收二）施工方案1、施工准备1）构件在车间加工、组装完成。2）所有构件需编号包装完好，各种附件配套齐全，并具有产品出厂合格证书。3）防腐材料、防火材料、填缝材料、密封材料、保护材料、清洁材料等应符合设计要求和有关的规定。4）幕墙设置后置预埋件。5）构件安装前，应检查其外观质量，如有表面损伤、变形及松动等问题，应及时进行修理、校正等处理，合格后才能进行安装。2、施工安装1）测量定位幕墙分格轴线的测量要与主体结构测量配合，一般按土建提供的中心线经安装组复测确定后，上下放钢线进行定位，水平放线用水平仪复测定位。测量应在风力不大于4级情况下进行。2）后置预埋件安装按照设计分格确定后置预埋件安装位置，铁件安装标高偏差不应大于设计设置10mm；铁件安装位置与设计位置的偏差不应大于20mm。铁件拉爆螺丝的安装孔深不应小于100mm。3）支座安装每层楼幕墙支座安装后用水平仪检测，相邻支座水平误差应符合规范标准，轴线内外偏差不得大于2mm，左右方向偏差不得大于3mm。支座的焊接施工要持证上岗，设备保证运行状况良好。无质量证明或经检验不合格的母材及焊接材料不得用于焊接。焊接缝要配备专人检查，焊缝宽度应≤5mm，焊缝不应有气泡及断缝现象。焊接完成后，经自检合格和专检合格后报监理工程师检验，监理工程师检验合格签认后方能进入下一工序施工。4）立柱的安装立柱由上至下逐层安装，将立柱先与连接件连接，然后连接件再与主体预埋件连接，接好后进行调整和固定。立柱安装标高偏差应≤3mm，轴线前后偏差应≤2mm，左右偏差应≤3mm。相邻两根立柱安装标高偏差应≤3mm，同层立柱的最大标高偏差应≤5mm，相邻两根立柱的距离偏差应≤2mm。5）横梁的安装将横梁两端的连接件在立柱的预定位置，并应安装牢固，接缝应严密。相邻两根横梁的水平标高偏差应≤1mm；同层标高偏差：当一幅幕墙宽度小于或等于35m时应≤5mm，当一幅幕墙宽度大于35m时应≤7mm。同一层的横梁安装应由下向上进行。当安装完一层高度时，应进行检查、调整、校正、固定，以符合质量要求。第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页6)玻璃安装玻璃安装前应将表面尘土和污物擦拭干净。热反射玻璃安装应将镀膜面朝向室内，非镀膜面朝向室...
