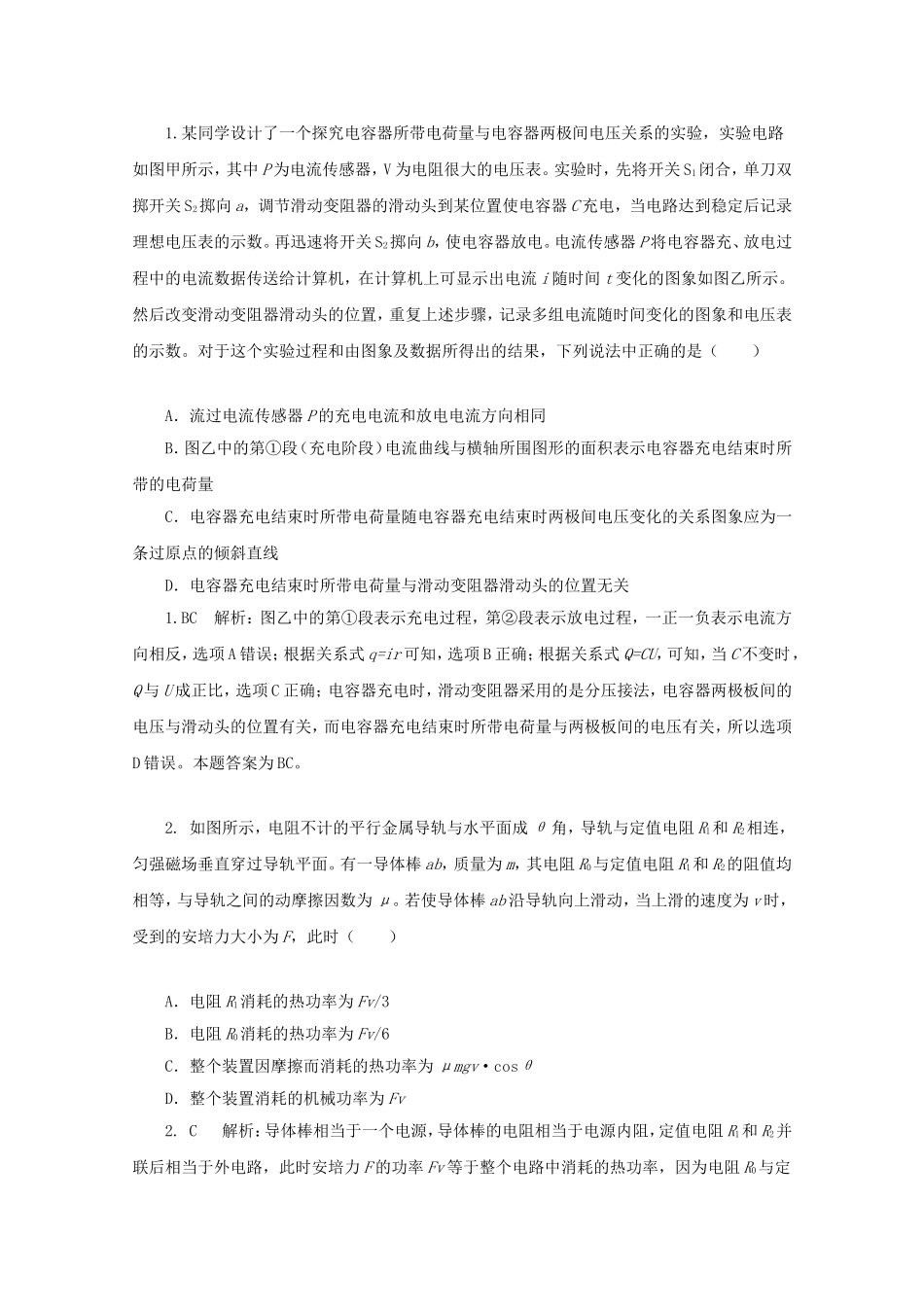

1.某同学设计了一个探究电容器所带电荷量与电容器两极间电压关系的实验，实验电路如图甲所示，其中P为电流传感器，V为电阻很大的电压表。实验时，先将开关S1闭合，单刀双掷开关S2掷向a，调节滑动变阻器的滑动头到某位置使电容器C充电，当电路达到稳定后记录理想电压表的示数。再迅速将开关S2掷向b，使电容器放电。电流传感器P将电容器充、放电过程中的电流数据传送给计算机，在计算机上可显示出电流i随时间t变化的图象如图乙所示。然后改变滑动变阻器滑动头的位置，重复上述步骤，记录多组电流随时间变化的图象和电压表的示数。对于这个实验过程和由图象及数据所得出的结果，下列说法中正确的是（）A．流过电流传感器P的充电电流和放电电流方向相同B．图乙中的第①段（充电阶段）电流曲线与横轴所围图形的面积表示电容器充电结束时所带的电荷量C．电容器充电结束时所带电荷量随电容器充电结束时两极间电压变化的关系图象应为一条过原点的倾斜直线D．电容器充电结束时所带电荷量与滑动变阻器滑动头的位置无关1.BC解析：图乙中的第①段表示充电过程，第②段表示放电过程，一正一负表示电流方向相反，选项A错误；根据关系式q=ir可知，选项B正确；根据关系式Q=CU，可知，当C不变时，Q与U成正比，选项C正确；电容器充电时，滑动变阻器采用的是分压接法，电容器两极板间的电压与滑动头的位置有关，而电容器充电结束时所带电荷量与两极板间的电压有关，所以选项D错误。本题答案为BC。2.如图所示，电阻不计的平行金属导轨与水平面成θ角，导轨与定值电阻R1和R2相连，匀强磁场垂直穿过导轨平面。有一导体棒ab，质量为m，其电阻R0与定值电阻R1和R2的阻值均相等，与导轨之间的动摩擦因数为μ。若使导体棒ab沿导轨向上滑动，当上滑的速度为v时，受到的安培力大小为F，此时（）A．电阻R1消耗的热功率为Fv/3B．电阻R0消耗的热功率为Fv/6C．整个装置因摩擦而消耗的热功率为μmgv·cosθD．整个装置消耗的机械功率为Fv2.C解析：导体棒相当于一个电源，导体棒的电阻相当于电源内阻，定值电阻R1和R2并联后相当于外电路，此时安培力F的功率Fv等于整个电路中消耗的热功率，因为电阻R0与定值电阻R1和R2的阻值均相等，而流过电阻R0的电流大小等于流过定值电阻R1或R2的电流的2倍，所以电阻R0消耗的热功率是定值电阻R1或R2的4倍，电阻R1消耗的热功率为Fv/6，电阻R0消耗的热功率为2Fv/3，故选项AB错误；整个装置的摩擦力大小为f=μmgcosθ，方向与速度v方向相反，所以其消耗的热功率为μmgv·cosθ，选项C正确；整个装置消耗的机械功率为P=W/t，其中W为整个装置减小的机械能，其大小等于导体棒受到的除重力外其他外力做功的代数和，即W=W安+Wf，所以P=（W安+Wf）/t=Fv+μmgv·cosθ，选项D错误。本题答案为C。3.如左图所示为一发电机原理图，产生的交变电流接理想变压器的原线圈，原副线圈匝数比22∶1，副线圈输出的电动势e随时间t变化的规律如右图所示，发电机线圈电阻忽略不计，则（）A．在t=0.01s时刻，穿过发电机线圈的磁通量为最大B．发电机线圈中瞬时电动势的表达式为C．若仅使发电机线圈的转速增大一倍，则变压器副线圈输出电压的频率增大一倍，而电压最大值不变D．若仅使发电机线圈的转速增大一倍，则变压器副线圈输出电压的频率和最大值都增大一倍3.AD解析：根据右图可知，在t=0.01s时刻，发电机线圈产生的感应电动势的瞬时值为零，穿过线圈的磁通量的改变率为零，磁通量最大，选项A增大；根据变压器原理可知，原、副线圈中电流的周期、频率相同，根据右图可知，周期T=0.02s，角速度ω=2π/T=100π，所以副线圈输出的电动势，原线圈输入的瞬时电动势，选项B错误；若仅使发电机线圈的转速n增大一倍，根据关系式f=n，ω=2πn以及Em=BSω可知，变压器原线圈输入电压（或副线圈输出电压）的频率和最大值都增大一倍，所以选项C错误，D正确。本题答案为AD。4.一定质量的理想气体经历了温度缓慢升高的变化，如图所示，p-T和V-T图各记录了其部分变化过程，试求：（2）在p-T图象上将温度从400K升高到600K的变化过程补充完整.4.解析：（1）由理想气体的状态方程得，代入数据有，可得，温度为600K时气体的压强...
