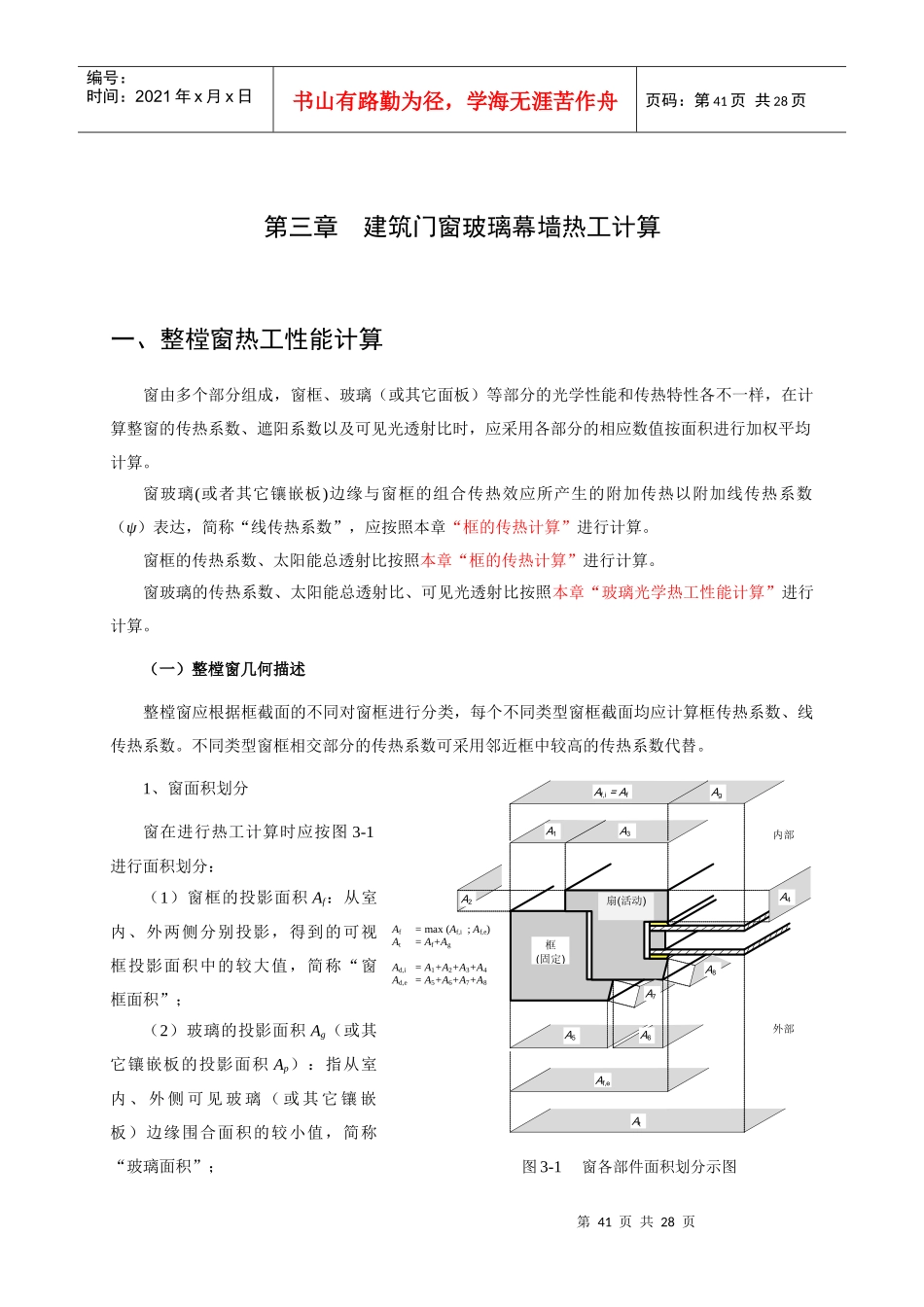

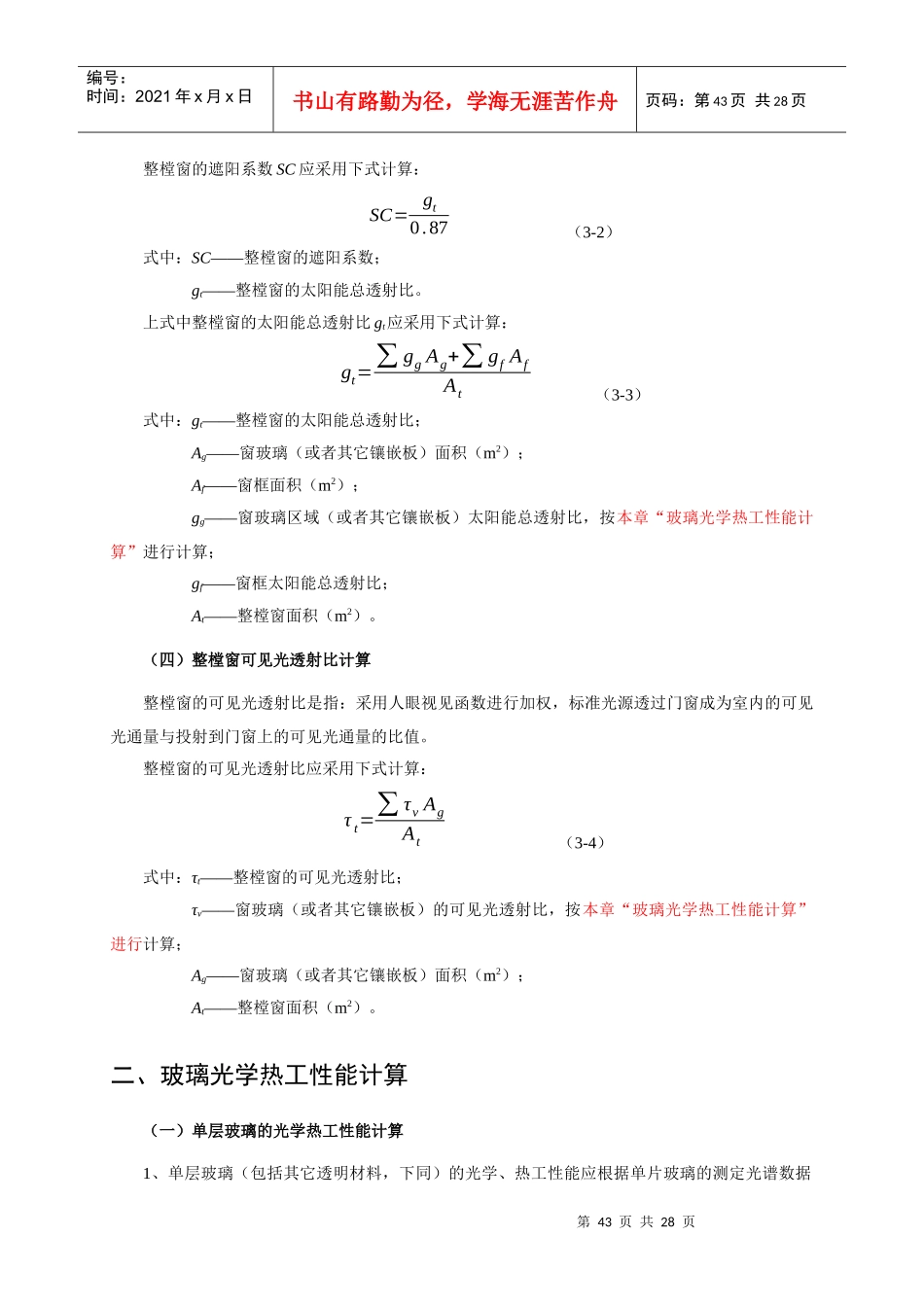

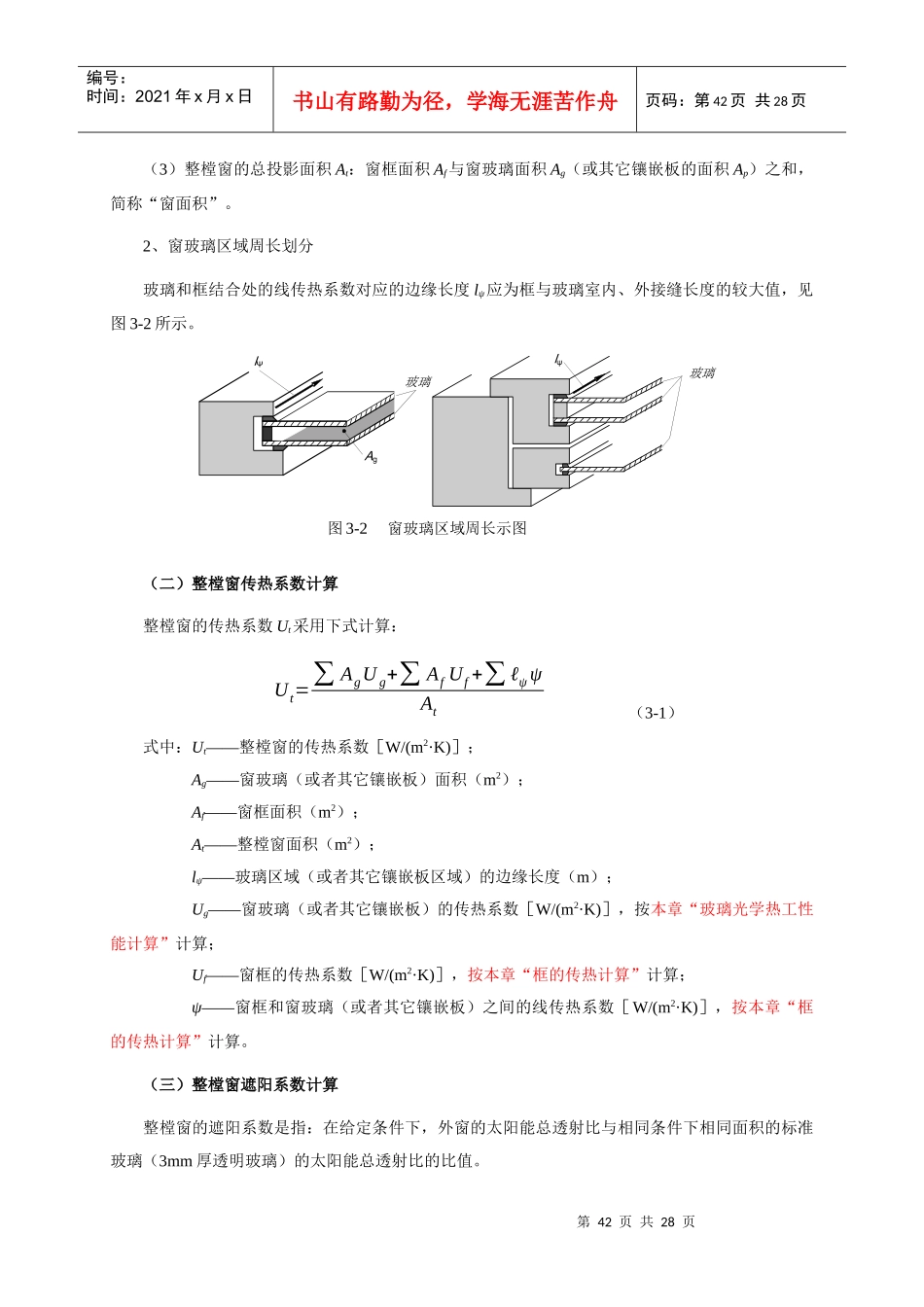

第41页共28页A5A6Af,eAt外部A7A8A4A3A1Af,i=AfAg内部A2框(固定)Af=max(Af,i;Af,e)At=Af+AgAd,i=A1+A2+A3+A4Ad,e=A5+A6+A7+A8扇(活动)图3-1窗各部件面积划分示图编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第41页共28页第三章建筑门窗玻璃幕墙热工计算一、整樘窗热工性能计算窗由多个部分组成，窗框、玻璃（或其它面板）等部分的光学性能和传热特性各不一样，在计算整窗的传热系数、遮阳系数以及可见光透射比时，应采用各部分的相应数值按面积进行加权平均计算。窗玻璃(或者其它镶嵌板)边缘与窗框的组合传热效应所产生的附加传热以附加线传热系数（ψ）表达，简称“线传热系数”，应按照本章“框的传热计算”进行计算。窗框的传热系数、太阳能总透射比按照本章“框的传热计算”进行计算。窗玻璃的传热系数、太阳能总透射比、可见光透射比按照本章“玻璃光学热工性能计算”进行计算。（一）整樘窗几何描述整樘窗应根据框截面的不同对窗框进行分类，每个不同类型窗框截面均应计算框传热系数、线传热系数。不同类型窗框相交部分的传热系数可采用邻近框中较高的传热系数代替。1、窗面积划分窗在进行热工计算时应按图3-1进行面积划分：（1）窗框的投影面积Af：从室内、外两侧分别投影，得到的可视框投影面积中的较大值，简称“窗框面积”；（2）玻璃的投影面积Ag（或其它镶嵌板的投影面积Ap）：指从室内、外侧可见玻璃（或其它镶嵌板）边缘围合面积的较小值，简称“玻璃面积”；第42页共28页第41页共28页lΨ玻璃lψAg玻璃图3-2窗玻璃区域周长示图编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第42页共28页（3）整樘窗的总投影面积At：窗框面积Af与窗玻璃面积Ag（或其它镶嵌板的面积Ap）之和，简称“窗面积”。2、窗玻璃区域周长划分玻璃和框结合处的线传热系数对应的边缘长度lψ应为框与玻璃室内、外接缝长度的较大值，见图3-2所示。（二）整樘窗传热系数计算整樘窗的传热系数Ut采用下式计算：Ut=∑AgUg+∑AfUf+∑ℓψψAt（3-1）式中：Ut——整樘窗的传热系数［W/(m2·K)］；Ag——窗玻璃（或者其它镶嵌板）面积（m2）；Af——窗框面积（m2）；At——整樘窗面积（m2）；lψ——玻璃区域（或者其它镶嵌板区域）的边缘长度（m）；Ug——窗玻璃（或者其它镶嵌板）的传热系数［W/(m2·K)］，按本章“玻璃光学热工性能计算”计算；Uf——窗框的传热系数［W/(m2·K)］，按本章“框的传热计算”计算；ψ——窗框和窗玻璃（或者其它镶嵌板）之间的线传热系数［W/(m2·K)］，按本章“框的传热计算”计算。（三）整樘窗遮阳系数计算整樘窗的遮阳系数是指：在给定条件下，外窗的太阳能总透射比与相同条件下相同面积的标准玻璃（3mm厚透明玻璃）的太阳能总透射比的比值。第43页共28页第42页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第43页共28页整樘窗的遮阳系数SC应采用下式计算：SC=gt0.87（3-2）式中：SC——整樘窗的遮阳系数；gt——整樘窗的太阳能总透射比。上式中整樘窗的太阳能总透射比gt应采用下式计算：gt=∑ggAg+∑gfAfAt（3-3）式中：gt——整樘窗的太阳能总透射比；Ag——窗玻璃（或者其它镶嵌板）面积（m2）；Af——窗框面积（m2）；gg——窗玻璃区域（或者其它镶嵌板）太阳能总透射比，按本章“玻璃光学热工性能计算”进行计算；gf——窗框太阳能总透射比；At——整樘窗面积（m2）。（四）整樘窗可见光透射比计算整樘窗的可见光透射比是指：采用人眼视见函数进行加权，标准光源透过门窗成为室内的可见光通量与投射到门窗上的可见光通量的比值。整樘窗的可见光透射比应采用下式计算：τt=∑τvAgAt（3-4）式中：τt——整樘窗的可见光透射比；τv——窗玻璃（或者其它镶嵌板）的可见光透射比，按本章“玻璃光学热工性能计算”进行计算；Ag——窗玻璃（或者其它镶嵌板）面积（m2）；At——整樘窗面积（m2）。二、玻璃光学热工性能计算（一）单层玻璃的光学热工性能计算1、单层玻璃（包括其它透明材料，下同）的光学、热工性能应根据单片玻璃的测定光谱数据第44页共28页第43页共28页编号：时间：2021年x月x日书山有路勤...
