德职业技术学院热水系统采购项目(SD09101)VIP免费

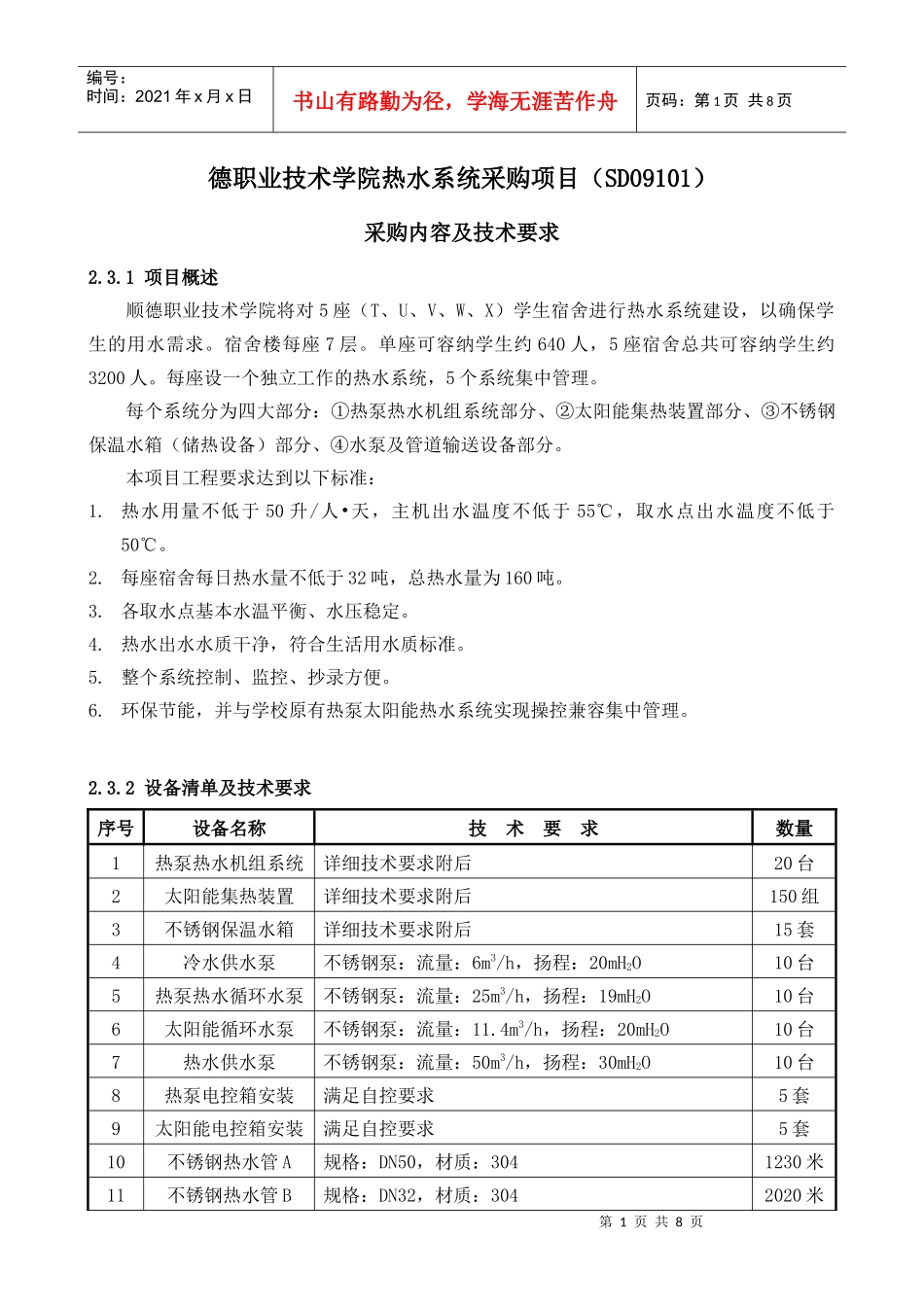

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页德职业技术学院热水系统采购项目（SD09101）采购内容及技术要求2.3.1项目概述顺德职业技术学院将对5座（T、U、V、W、X）学生宿舍进行热水系统建设，以确保学生的用水需求。宿舍楼每座7层。单座可容纳学生约640人，5座宿舍总共可容纳学生约3200人。每座设一个独立工作的热水系统，5个系统集中管理。每个系统分为四大部分：①热泵热水机组系统部分、②太阳能集热装置部分、③不锈钢保温水箱（储热设备）部分、④水泵及管道输送设备部分。本项目工程要求达到以下标准：1.热水用量不低于50升/人•天，主机出水温度不低于55℃，取水点出水温度不低于50℃。2.每座宿舍每日热水量不低于32吨，总热水量为160吨。3.各取水点基本水温平衡、水压稳定。4.热水出水水质干净，符合生活用水质标准。5.整个系统控制、监控、抄录方便。6.环保节能，并与学校原有热泵太阳能热水系统实现操控兼容集中管理。2.3.2设备清单及技术要求序号设备名称技术要求数量1热泵热水机组系统详细技术要求附后20台2太阳能集热装置详细技术要求附后150组3不锈钢保温水箱详细技术要求附后15套4冷水供水泵不锈钢泵：流量：6m3/h，扬程：20mH2O10台5热泵热水循环水泵不锈钢泵：流量：25m3/h，扬程：19mH2O10台6太阳能循环水泵不锈钢泵：流量：11.4m3/h，扬程：20mH2O10台7热水供水泵不锈钢泵：流量：50m3/h，扬程：30mH2O10台8热泵电控箱安装满足自控要求5套9太阳能电控箱安装满足自控要求5套10不锈钢热水管A规格：DN50，材质：3041230米11不锈钢热水管B规格：DN32，材质：3042020米第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页序号设备名称技术要求数量12PP-R热水管A规格：Ф110S3.2，参考品牌：雄塑、联塑、顾地250米13PP-R热水管B规格：Ф75S3.2，参考品牌：雄塑、联塑、顾地537.5米14PP-R热水管C规格：Ф50S3.2，参考品牌：雄塑、联塑、顾地275米15PP-R热水管D规格：Ф40S3.2，参考品牌：雄塑、联塑、顾地585米16PP-R热水管E规格：Ф32S3.2，参考品牌：雄塑、联塑、顾地875米17橡塑保温套管A规格：Ф110，PVC外套保护250米18橡塑保温套管B规格：Ф75，PVC外套保护537.5米19橡塑保温套管C规格：Ф50S3.2，PVC外套保护1505米20橡塑保温套管D规格：Ф40，PVC外套保护585米21橡塑保温套管E规格：Ф32，PVC外套保护2895米22型钢管道设备支架国标；制作、安装、除锈、防锈、油漆9.88吨23电动阀A规格：DN100，主流优质产品5个24电磁阀B规格：DN40，主流优质产品15个25电磁阀C规格：DN32，主流优质产品15个26法兰闸阀规格：DN100，主流优质产品30个27闸阀A规格：DN65，主流优质产品30个28闸阀B规格：DN40，主流优质产品30个29闸阀C规格：DN32，主流优质产品640个30闸阀D规格：DN25，主流优质产品45个31止回阀A规格：DN100，主流优质产品10个32止回阀B规格：DN65，主流优质产品10个33止回阀C规格：DN32，主流优质产品20个34自动排气阀规格：DN20，主流优质产品30个35不锈钢防震软接A规格：DN100，主流优质产品20个36不锈钢防震软接B规格：DN65，主流优质产品20个37不锈钢防震软接C规格：DN32，主流优质产品25个38不锈钢防震软接D规格：DN25，主流优质产品45个39设备减震装置主流优质产品240件40Y型过滤器A规格：DN100，主流优质产品10个第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页序号设备名称技术要求数量41Y型过滤器B规格：DN65，主流优质产品10个42Y型过滤器C规格：DN32，主流优质产品20个43温度传感器主流优质产品30个44液位控制器主流优质产品30个45温度计主流优质产品20支46压力表主流优质产品20个47主电源电缆规格：VV22-4×50+1×25250米48电线电缆A规格：BVV-2.5mm23000米49电线电缆B规格：BVV-6mm23900米50电线电缆C规格：BVV-10mm23825米51信号线规格：RVB-4×1mm22450米52电缆桥架A铝合金，规格：100×75325米53电缆桥架B铝合金，规格：150×100640米54PVC电线槽A规格：59×22625米55PVC电线管B规格：PVCФ503000米56PVC电线...
