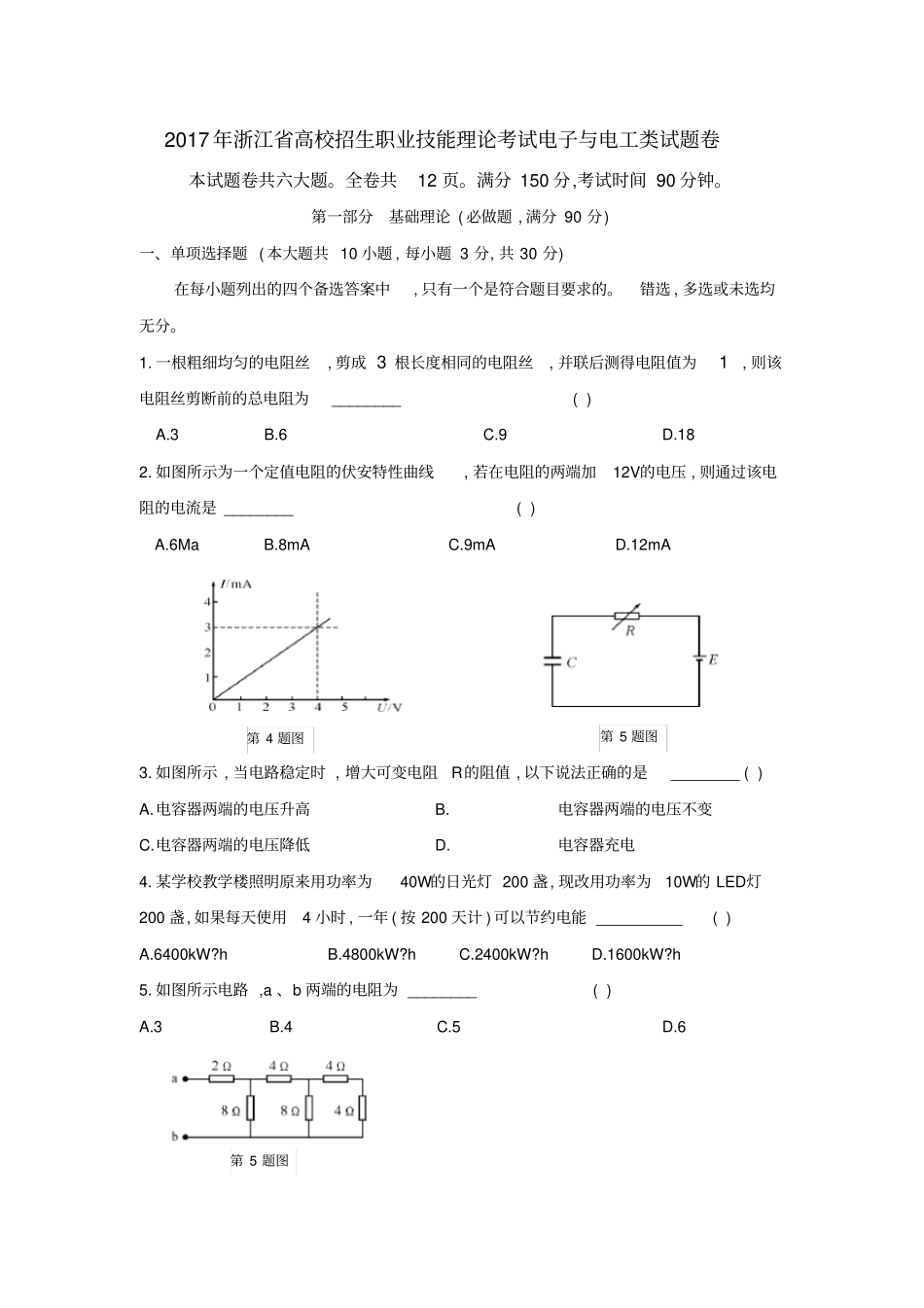

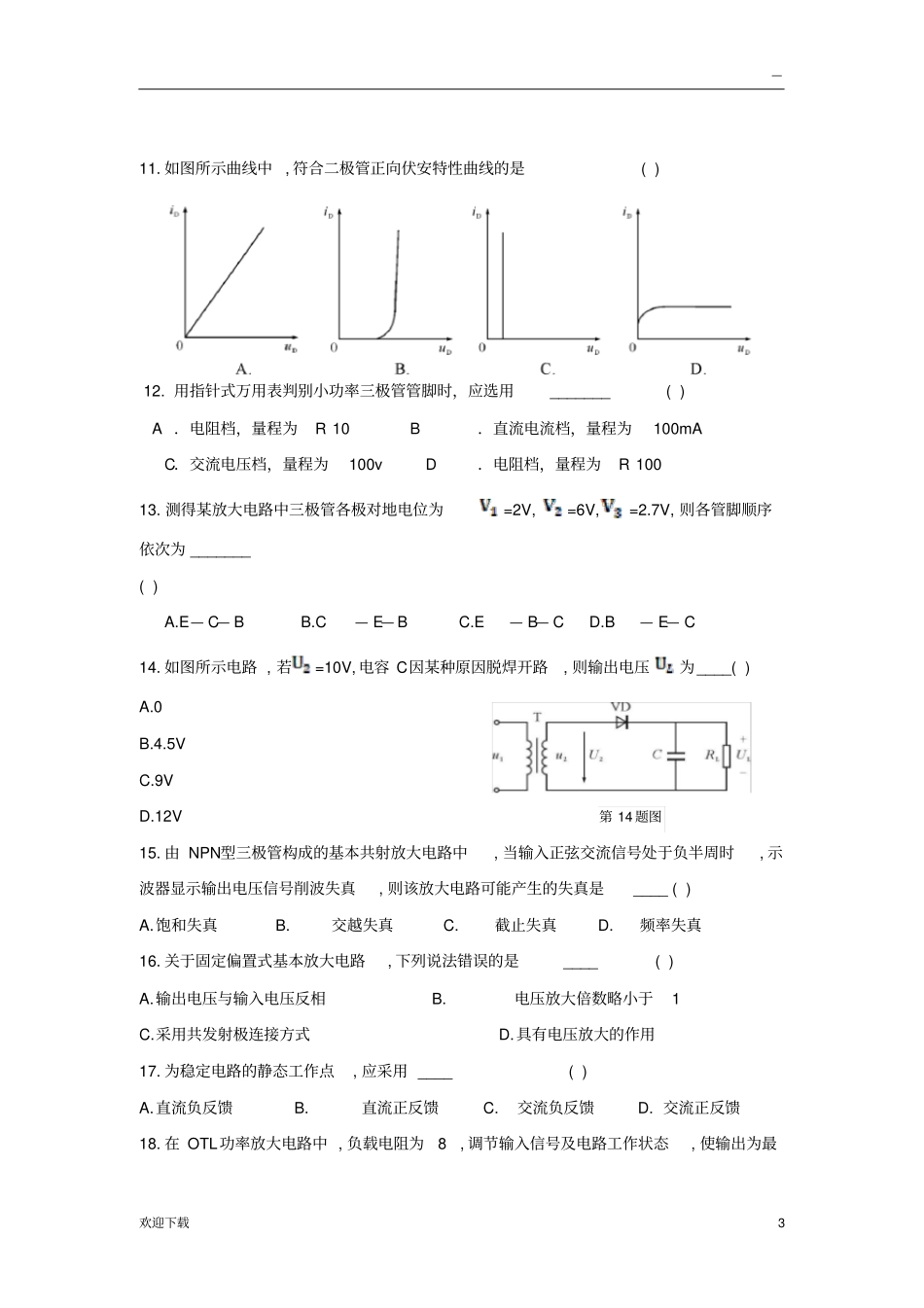

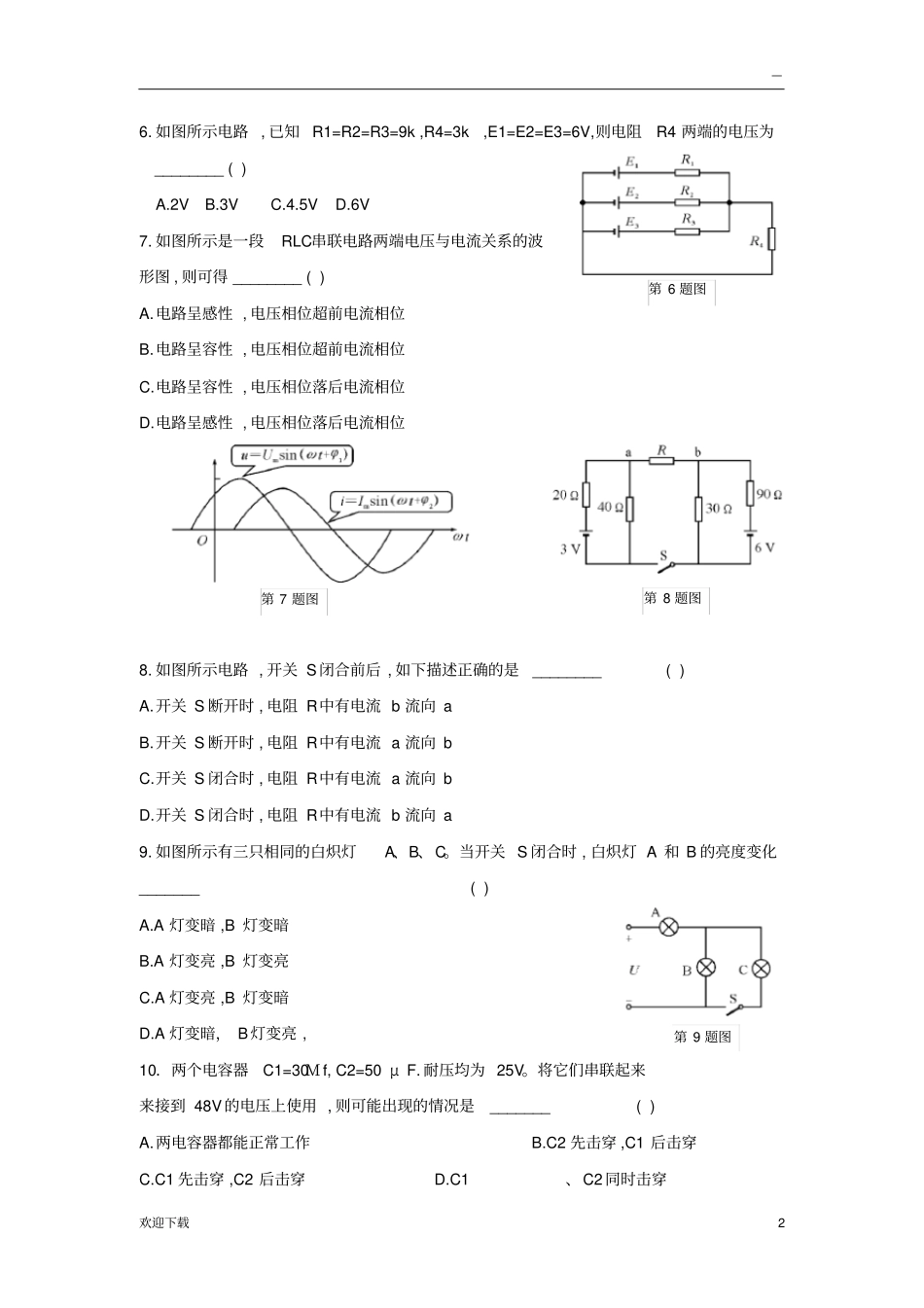

2017年浙江省高校招生职业技能理论考试电子与电工类试题卷本试题卷共六大题。全卷共12页。满分150分,考试时间90分钟。第一部分基础理论(必做题,满分90分)一、单项选择题(本大题共10小题,每小题3分,共30分)在每小题列出的四个备选答案中,只有一个是符合题目要求的。错选,多选或未选均无分。1.一根粗细均匀的电阻丝,剪成3根长度相同的电阻丝,并联后测得电阻值为1,则该电阻丝剪断前的总电阻为________()A.3B.6C.9D.182.如图所示为一个定值电阻的伏安特性曲线,若在电阻的两端加12V的电压,则通过该电阻的电流是________()A.6MaB.8mAC.9mAD.12mA3.如图所示,当电路稳定时,增大可变电阻R的阻值,以下说法正确的是________()A.电容器两端的电压升高B.电容器两端的电压不变C.电容器两端的电压降低D.电容器充电4.某学校教学楼照明原来用功率为40W的日光灯200盏,现改用功率为10W的LED灯200盏,如果每天使用4小时,一年(按200天计)可以节约电能__________()A.6400kW?hB.4800kW?hC.2400kW?hD.1600kW?h5.如图所示电路,a、b两端的电阻为________()A.3B.4C.5D.6第4题图第5题图第5题图—欢迎下载26.如图所示电路,已知R1=R2=R3=9k,R4=3k,E1=E2=E3=6V,则电阻R4两端的电压为________()A.2VB.3VC.4.5VD.6V7.如图所示是一段RLC串联电路两端电压与电流关系的波形图,则可得________()A.电路呈感性,电压相位超前电流相位B.电路呈容性,电压相位超前电流相位C.电路呈容性,电压相位落后电流相位D.电路呈感性,电压相位落后电流相位8.如图所示电路,开关S闭合前后,如下描述正确的是________()A.开关S断开时,电阻R中有电流b流向aB.开关S断开时,电阻R中有电流a流向bC.开关S闭合时,电阻R中有电流a流向bD.开关S闭合时,电阻R中有电流b流向a9.如图所示有三只相同的白炽灯A、B、C。当开关S闭合时,白炽灯A和B的亮度变化_______()A.A灯变暗,B灯变暗B.A灯变亮,B灯变亮C.A灯变亮,B灯变暗D.A灯变暗，B灯变亮,10．两个电容器C1=30Μf,C2=50μF.耐压均为25V。将它们串联起来来接到48V的电压上使用,则可能出现的情况是_______()A.两电容器都能正常工作B.C2先击穿,C1后击穿C.C1先击穿,C2后击穿D.C1、C2同时击穿第6题图第7题图第8题图第9题图—欢迎下载311.如图所示曲线中,符合二极管正向伏安特性曲线的是()12.用指针式万用表判别小功率三极管管脚时，应选用_______()A．电阻档，量程为R10B．直流电流档，量程为100mAC．交流电压档，量程为100vD．电阻档，量程为R10013.测得某放大电路中三极管各极对地电位为=2V,=6V,=2.7V,则各管脚顺序依次为_______()A.E—C—BB.C—E—BC.E—B—CD.B—E—C14.如图所示电路,若=10V,电容C因某种原因脱焊开路,则输出电压为____()A.0B.4.5VC.9VD.12V15.由NPN型三极管构成的基本共射放大电路中,当输入正弦交流信号处于负半周时,示波器显示输出电压信号削波失真,则该放大电路可能产生的失真是____()A.饱和失真B.交越失真C.截止失真D.频率失真16.关于固定偏置式基本放大电路,下列说法错误的是____()A.输出电压与输入电压反相B.电压放大倍数略小于1C.采用共发射极连接方式D.具有电压放大的作用17.为稳定电路的静态工作点,应采用____()A.直流负反馈B.直流正反馈C.交流负反馈D.交流正反馈18.在OTL功率放大电路中,负载电阻为8,调节输入信号及电路工作状态,使输出为最第14题图—欢迎下载4大不失真信号,此时测得输出电压12V,则输出功率为____()A.1.5WB.2.25WC.9WD.18W19.在并联型稳压电路中,稳压二极管正常工作的状态是____()A.正向导通B.反向截止C.反向击穿D.饱和20.在稳压电路中,要求输出电压在+9V+12V可调,集成稳压器最好选用____()A.CW7809B.CW7912C.LM337D.LM317二、填空题(本大题共10小题,每小题2分,共20分)21.如图所示电路中,R1=5,R2=2,R3=3。A点电位是________.22.在电工测量中,当电压表的量程低于被测量的电压时,可以采用________(填“串联”或“并联”)电阻的方法来扩大电压表的量程。23.如图所示电路中,R1=4,R2=5,R3=2。a、b之间的开路电压为________24.在RLC串联电路中,当LC参数不变的条件下,减小电路中R的电阻值,可以________(填“增大”或“减小”)电路的品质因数Q值。25.在RL串联电路中,电阻R=100,感...
