建筑力学的任务VIP免费

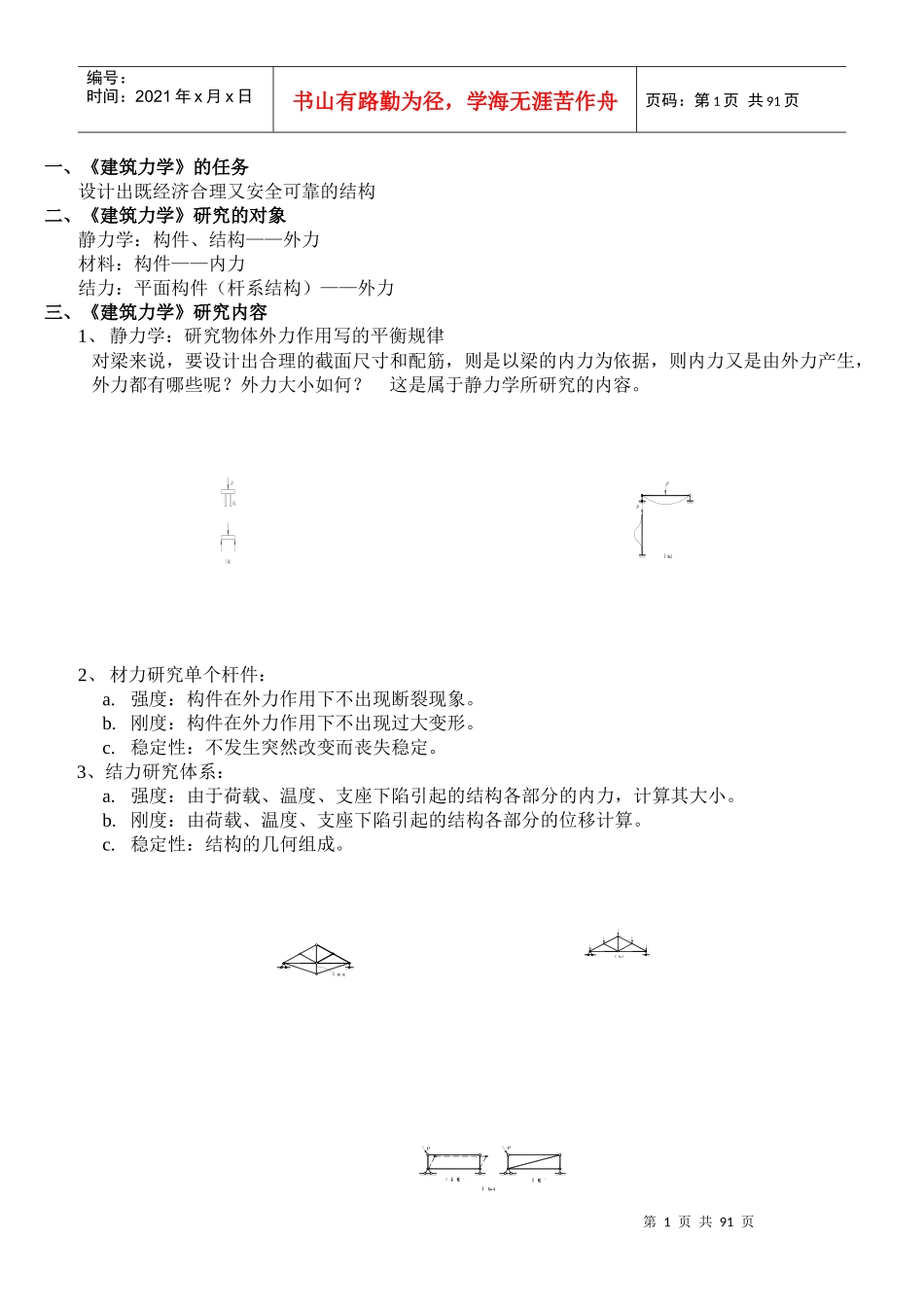

第1页共91页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共91页一、《建筑力学》的任务设计出既经济合理又安全可靠的结构二、《建筑力学》研究的对象静力学：构件、结构——外力材料：构件——内力结力：平面构件（杆系结构）——外力三、《建筑力学》研究内容1、静力学：研究物体外力作用写的平衡规律对梁来说，要设计出合理的截面尺寸和配筋，则是以梁的内力为依据，则内力又是由外力产生，外力都有哪些呢？外力大小如何？这是属于静力学所研究的内容。2、材力研究单个杆件：a.强度：构件在外力作用下不出现断裂现象。b.刚度：构件在外力作用下不出现过大变形。c.稳定性：不发生突然改变而丧失稳定。3、结力研究体系：a.强度：由于荷载、温度、支座下陷引起的结构各部分的内力，计算其大小。b.刚度：由荷载、温度、支座下陷引起的结构各部分的位移计算。c.稳定性：结构的几何组成。ÖùÁºÍ¼1-1PPͼ1-2ͼ1-3λÒÆPP²»Îȶ¨Îȶ¨Í¼1-4第2页共91页第1页共91页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共91页1－1力和平衡的概念一、力的概念。1、定义2、三要素：①大小。②方向。③作用点。3、单位：国际单位制N、KN。二、刚体和平衡的概念。1、刚体：2、平衡：三、力系、等效力系、平衡力系。1、力系：a、汇交力系b、力偶系c、平面力系。（一般）2、等效力系：a、受力等效——力可传递性。b、变形等效。３、平衡力系：a、汇交力系：ΣX=0,ΣY=0b、力偶系：ΣＭ＝０c、一般力系：ΣＸ＝０，ΣＹ＝０，ΣＭ＝０。１－２、静力学公理公理１：二力平衡公理一个刚体受到两个力的作用,这两个力大小相等,方向相反,作用在一条直线上,这个刚体则平衡．（因为一对平衡力使物体的运动效果为零）．讲例公理２：加减力系平衡公理一个刚体上增加或减去若干对＂平衡力＂，则刚体保持其原有运动状态．推理：力的可传递性．（注：不适用于求内力）证明：刚体原作用Ｆ１，如沿Ｆ１作用线加一对平衡力（Ｆ２，Ｆ３），使Ｆ１＝Ｆ２＝－Ｆ３，此Ｆ１与Ｆ３可视为一对平衡力系．据公理２减去Ｆ３与Ｆ１，则相当于Ｆ１从Ａ点移至Ｂ点．公理３：力的平行四边形法则（略讲）推理：＂三力汇交平衡＂一个物体受到三个力的作用而处于平衡，则这三个力的作用线必交于一点．PPP1321M2M3MP1P2P3mFFBFA321ͼ1-6Rͼ1-72F1FA3F第3页共91页第2页共91页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共91页证明：刚体受Ｆ１，Ｆ２，Ｆ３作用而平衡，Ｆ１与Ｆ２可传递到交于Ａ点，Ｒ是其合力，Ｆ必定通过Ａ点并与Ｒ在一条直线上且相等．（形成一对平衡力）．公理４：作用力与反作用力．中学讲过，略讲１－３、约束与约束力一、约束反力1、约束：限制别的物体朝某一个方向运动的物体。如柱是梁的约束。2、约束反力：由约束来给予被约束物体的作用力，称为约束反力，简称为反力。3、如何分析约束反力。（1）根据物体运动的趋势决定是否有约束反力（存在性）。（2）约束反力的方向与物体运动趋势方向相反（方向性）。（3）约束反力的作用点就在约束物和被约束物的接触点（作用点）。在（a）图中，对球体来看：球体虽在Ａ处与墙体有接触，但球体没有运动趋势，所以没有（运动）反力。在（b）图中，球体与墙在Ａ点不仅有接触点，球体同时还有向左的运动趋势。二、约束的几种基本类型和约束的性质。1、柔体约束：方向：指向：背离被约束物体。（拉力）方位：在约束轴线方位。表示：Ｔ。2、光滑接触面：方向：指向：指向被约束物体。（压力）方位：沿接触面的法线方位。表示：Ｎ。3、园柱铰链：方向：指向：假设。方位：不定，故可用在x,y轴分力表示。4、链杆约束：方向：指向：假设方位：沿链杆轴线方位。三、支座和支座力1、支座：建筑物中支承构件的约束。2、支座反力：支座对构件的作用力叫支座反力。3、支座的类型：（１）、固定铰支座：受力特性与圆柱铰链相同，形成不同。ͼ1-8(b)(a)ATANT第4页共91页第3页共91页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共91页（２）、可动铰支座：受力特...
