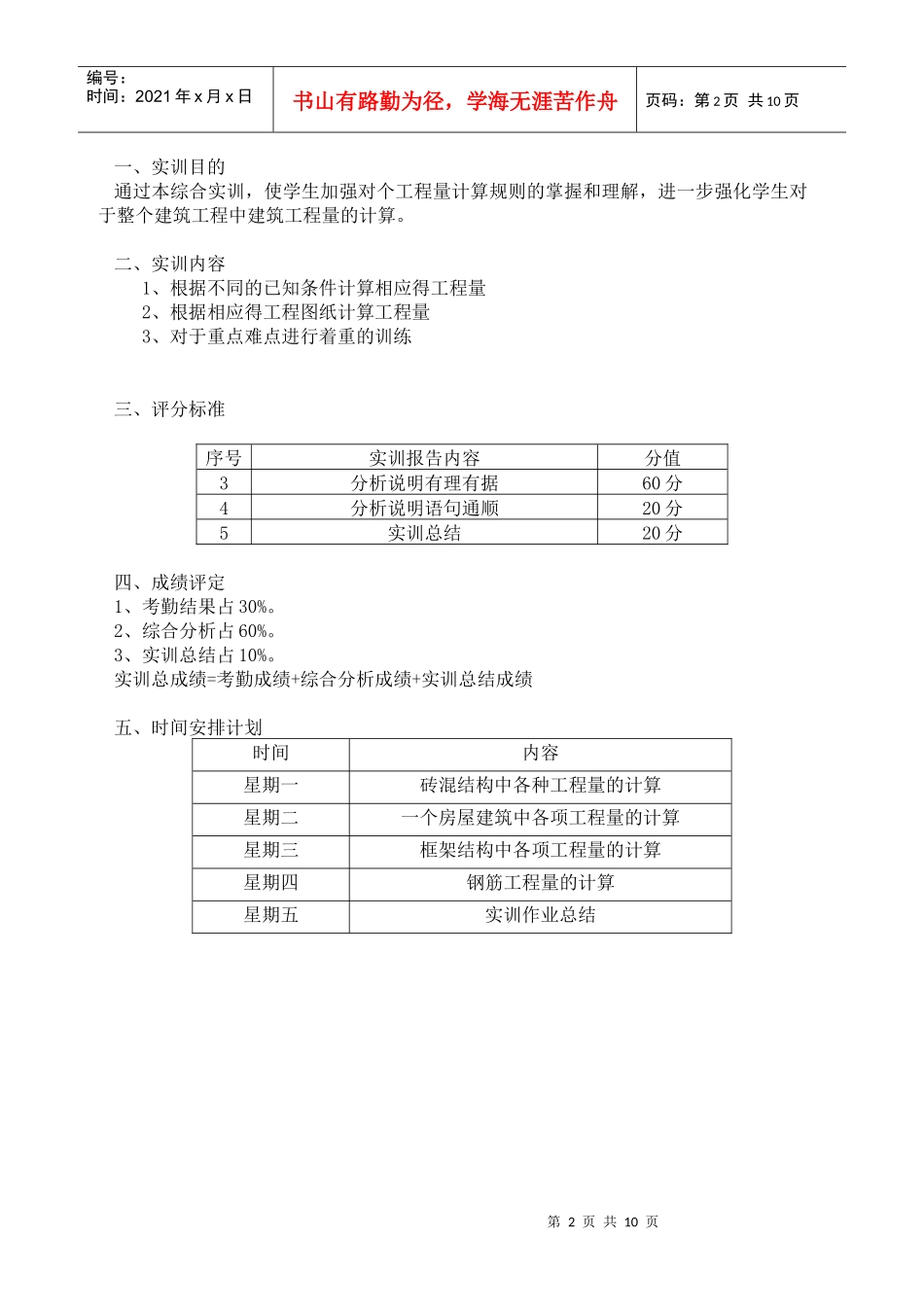

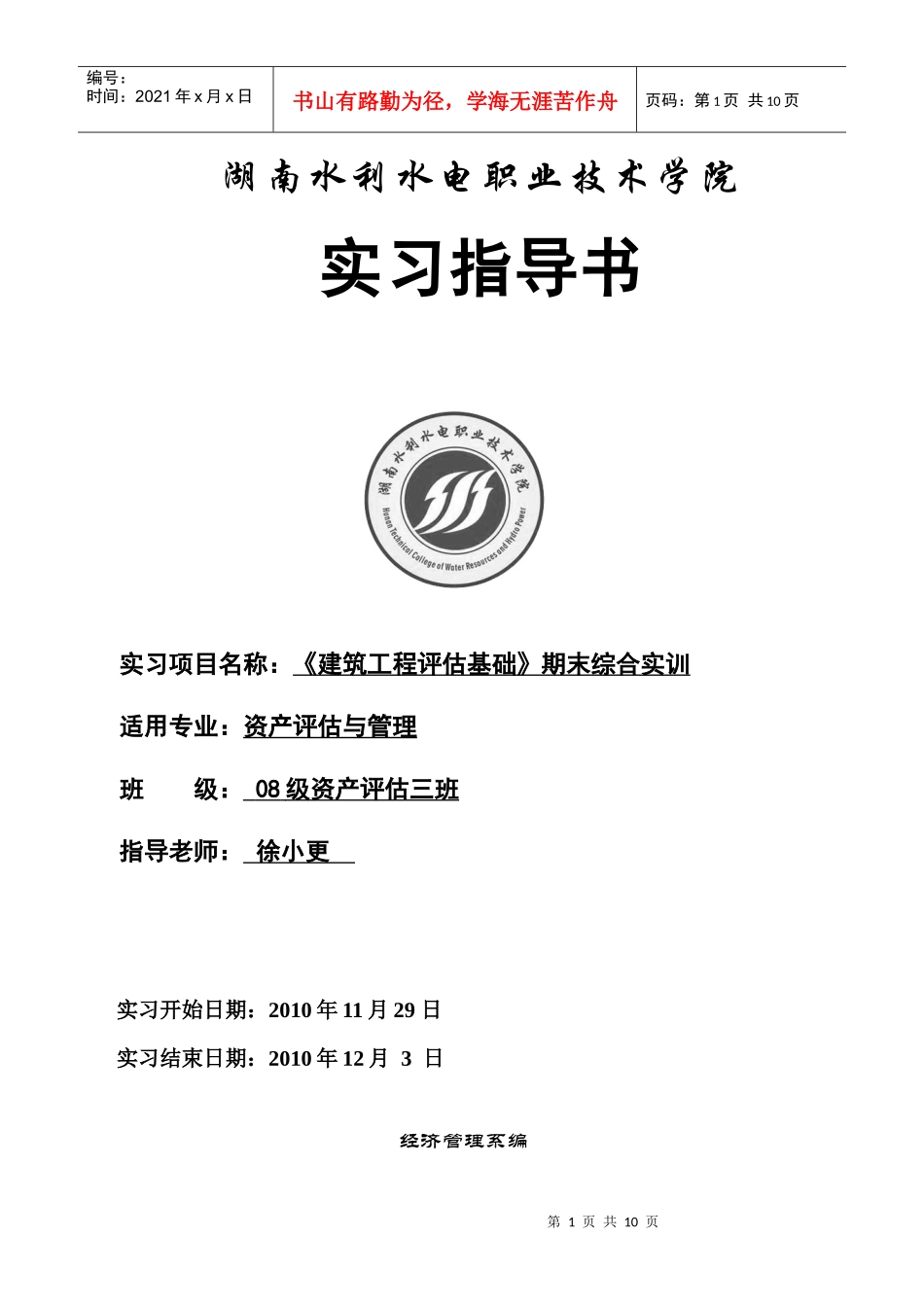

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页湖南水利水电职业技术学院实习指导书实习项目名称：《建筑工程评估基础》期末综合实训适用专业：资产评估与管理班级：08级资产评估三班指导老师：徐小更实习开始日期：2010年11月29日实习结束日期：2010年12月3日经济管理系编第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页一、实训目的通过本综合实训，使学生加强对个工程量计算规则的掌握和理解，进一步强化学生对于整个建筑工程中建筑工程量的计算。二、实训内容1、根据不同的已知条件计算相应得工程量2、根据相应得工程图纸计算工程量3、对于重点难点进行着重的训练三、评分标准序号实训报告内容分值3分析说明有理有据60分4分析说明语句通顺20分5实训总结20分四、成绩评定1、考勤结果占30%。2、综合分析占60%。3、实训总结占10%。实训总成绩=考勤成绩+综合分析成绩+实训总结成绩五、时间安排计划时间内容星期一砖混结构中各种工程量的计算星期二一个房屋建筑中各项工程量的计算星期三框架结构中各项工程量的计算星期四钢筋工程量的计算星期五实训作业总结第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页七、实训内容【例1-1】某二层砖混结构宿舍楼，首层平面图如图1-1，已知内外墙厚度均为240mm，二层以上平面图除M-2的位置为C2外，其它均与首层平面图相同，层高均为3.00m，楼板厚度为130mm，女儿墙顶标高6.60m，室外地坪为－0.5m，混凝土地面垫层厚度为60mm，楼梯井宽度为400mm。试计算以下装饰工程量：（1）混凝土地面垫层；（2）地面20mm厚1：3水泥砂浆找平层；（3）地面20mm厚1：2.5水泥砂浆面层；(4)水泥面楼梯；(5)水泥踢脚；(6)混凝土台阶；(7)混凝土散水。【例1-2】某二层砖混结构宿舍楼，首层平面图如图1-1，已知内外墙厚度均为240mm，二层以上平面图除M-2的位置为C2外，其它均与首层平面图相同，层高均为3.00m，楼板厚度为130mm，女儿墙顶标高6.60m，室外地坪为－0.5m，混凝土地面垫层厚度为60mm，楼梯井宽度为400mm。试计算混凝土天棚抹灰的工程量。第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页图1-1首层平面图【例1-3】某二层砖混结构宿舍楼，首层平面图如图1-1，已知内外墙厚度均为240mm，二层以上平面图除M-2的位置为C2外，其它均与首层平面图相同，层高均为3.00m，楼板厚度为130mm，女儿墙顶标高6.60m，室外地坪为－0.5m，混凝土地面垫层厚度为60mm，楼梯井宽度为400mm。门窗框外围尺寸及材料见下表,楼板和屋面板均为砼现浇板，厚度为13mm。求：(1)水泥砂浆外墙抹灰工程量；(2)水泥砂浆内墙抹灰工程量。门窗框尺寸表门窗代号尺寸备注C11800×1800木C21750×1800铝合金C31200×1200木M11000×1960纤维板M22000×2400铝合金第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页图1-1首层平面图例1-4.某砖混结构二层住宅(平面图a、b、c)，基础平面图见图a，基础剖面图见图b，首层平面图见图c，二层与首层相比，在居室2的位置多了一个敞开式阳台外，阳台与居室2通过M1类型的门连通，在M2的位置，二层没有门，为外墙；设混凝土基础与灰土垫层施工均不留工作面，人工挖沟槽从灰土垫层下表面开始放坡，土质为二类土，放坡系数K取0.5；室外地坪标高为-0.2m；TL-1为楼梯梁，钢筋混凝土屋面板上表面高度为6m，每层高均为3m；内外墙厚均为240mm，外墙上均有女儿墙，高600mm，厚240mm；预制钢筋混凝土楼板、屋面板厚度均为120mm；外墙上的过梁、圈梁体积为2.5m3，内墙上的过梁、圈梁体积为1.5m3；门窗洞口尺寸：C1为1500mm×1200mm，M1为900mm×2000mm，M2为1000mm×2100mm。阳台为敞开式阳台，阳台为3300mm×2100mm。请计算以下工程量。第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页第7页共10页第6页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页...
