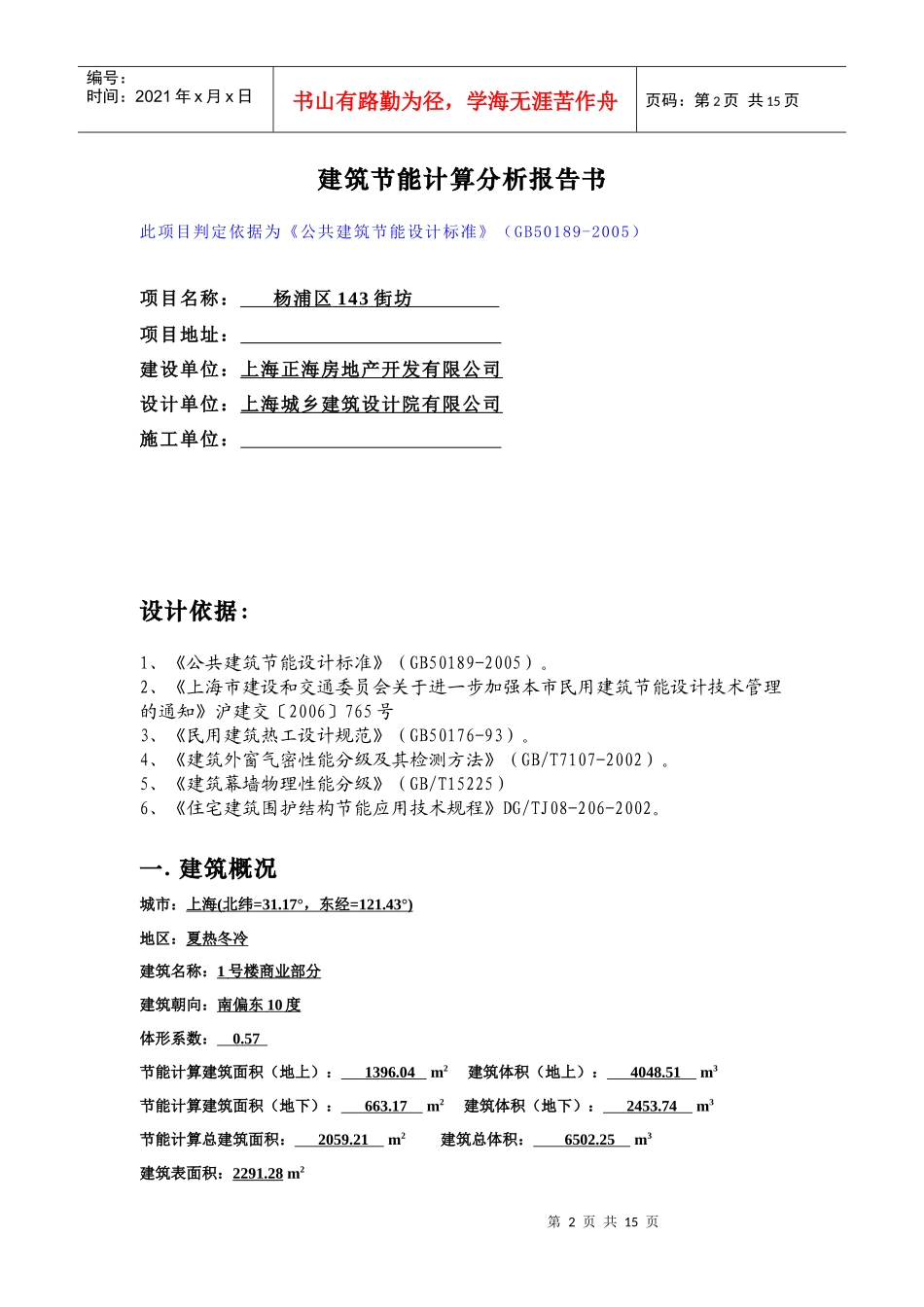

杨浦区143街坊1号楼商业部分建筑节能设计计算报告书项目设计阶段设计人：校对人：审核人：注册建筑师：设计单位：（章）计算软件：建筑节能设计分析软件开发单位：中国建筑科学研究院应用版本：1.10.a版第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页建筑节能计算分析报告书此项目判定依据为《公共建筑节能设计标准》（GB50189-2005）项目名称：杨浦区143街坊项目地址：建设单位：上海正海房地产开发有限公司设计单位：上海城乡建筑设计院有限公司施工单位：设计依据：1、《公共建筑节能设计标准》（GB50189-2005）。2、《上海市建设和交通委员会关于进一步加强本市民用建筑节能设计技术管理的通知》沪建交〔2006〕765号3、《民用建筑热工设计规范》（GB50176-93）。4、《建筑外窗气密性能分级及其检测方法》（GB/T7107-2002）。5、《建筑幕墙物理性能分级》（GB/T15225）6、《住宅建筑围护结构节能应用技术规程》DG/TJ08-206-2002。一.建筑概况城市：上海(北纬=31.17°，东经=121.43°)地区：夏热冬冷建筑名称：1号楼商业部分建筑朝向：南偏东10度体形系数：0.57节能计算建筑面积（地上）：1396.04m2建筑体积（地上）：4048.51m3节能计算建筑面积（地下）：663.17m2建筑体积（地下）：2453.74m3节能计算总建筑面积：2059.21m2建筑总体积：6502.25m3建筑表面积：2291.28m2第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页建筑层数：地上1层、地下室1层建筑物高度：2.9m层高汇总表标准层实际楼层层高标准层11层3700标准层22层2900建筑大样图：二．建筑围护结构1．围护结构构造软件热工参数计算取两位有效数字。本工程是否设计非透明幕墙是□否√外墙类型（自外至内）1：水泥砂浆（6mm）+无机保温砂浆（39mm）+钢筋混凝土（300mm）+水泥砂浆（20mm）第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页屋面类型（自上而下）1：细石混凝土(内配筋)（40mm）+水泥砂浆（20mm）+挤塑聚苯板（35mm）+水泥砂浆（20mm）+轻集料混凝土浇捣(屋面找坡)（80mm）+钢筋混凝土（120mm）屋面类型（自上而下）2：水泥砂浆（20mm）+水泥砂浆（20mm）+挤塑聚苯板（35mm）+水泥砂浆（20mm）+轻集料混凝土浇捣(屋面找坡)（80mm）+钢筋混凝土（120mm）地面类型1：碎石，卵石混凝土1（50mm）+水泥砂浆（20mm）+碎石，卵石混凝土1（60mm）+砾石，石灰石（150mm）地下室外墙类型1：水泥砂浆（20mm）+钢筋混凝土（300mm）非独立的封闭式汽车库、自行车库和机电设备用房与相邻功能房间的楼板类型1：碎石，卵石混凝土1（30mm）+钢筋混凝土（120mm）+无机保温砂浆（20mm）外窗类型1：断热铝合金低辐射中空玻璃窗(6+12A+6遮阳型)，自身遮阳系数0.5，传热系数3W/m2.K2．建筑热工节能计算汇总表主要热工性能参数：外墙类型传热系数表1外墙类型1每层材料名称厚度(mm)导热系数W/(m.K)蓄热系数W/(m2.K)热阻值(m2.K)/W热惰性指标D=R.S导热系数修正系数水泥砂浆60.93011.370.010.071.00无机保温砂浆390.0522.300.651.721.15钢筋混凝土3001.74017.200.172.971.00水泥砂浆200.93011.370.020.241.00墙体各层之和3650.855.01墙体热阻Ro=Ri+∑R+Re=1.01(m2.K/W)墙体传热系数K=1/Ro=0.99W/(m2.K)太阳辐射吸收系数ρ=0.70热桥梁类型传热系数表2热桥梁类型1厚度导热系数蓄热系数热阻值热惰性指导热系数第5页共15页第4页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共15页每层材料名称(mm)W/(m.K)W/(m2.K)(m2.K)/W标D=R.S修正系数水泥砂浆60.93011.370.010.071.00无机保温砂浆390.0522.300.651.721.15钢筋混凝土3001.74017.200.172.971.00水泥砂浆200.93011.370.020.241.00热桥梁各层之和3650.855.01热桥梁热阻Ro=Ri+∑R+Re=1.01(m2.K/W)传热系数K=1/Ro=0.99热桥过梁类型传热系数表3热桥过梁类型1每层材料名称厚度(mm)导热系数W/(m.K)蓄热系数W/(m2.K)热阻值(m2.K)/W热惰性指标D=R.S导热系数修正系数水泥砂浆60.93011.370.010.071.00无机保温砂浆390.0522.300.65...
