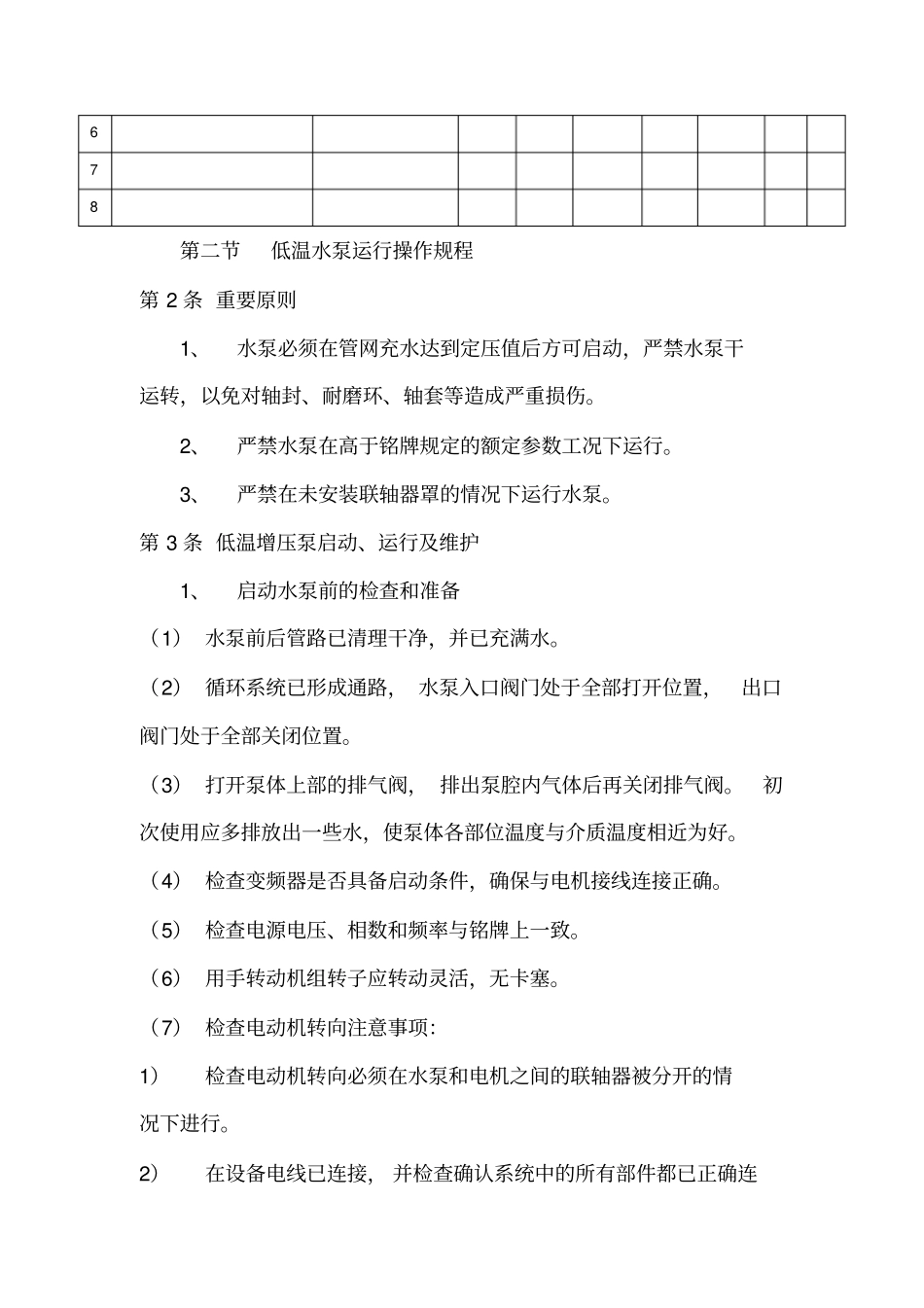

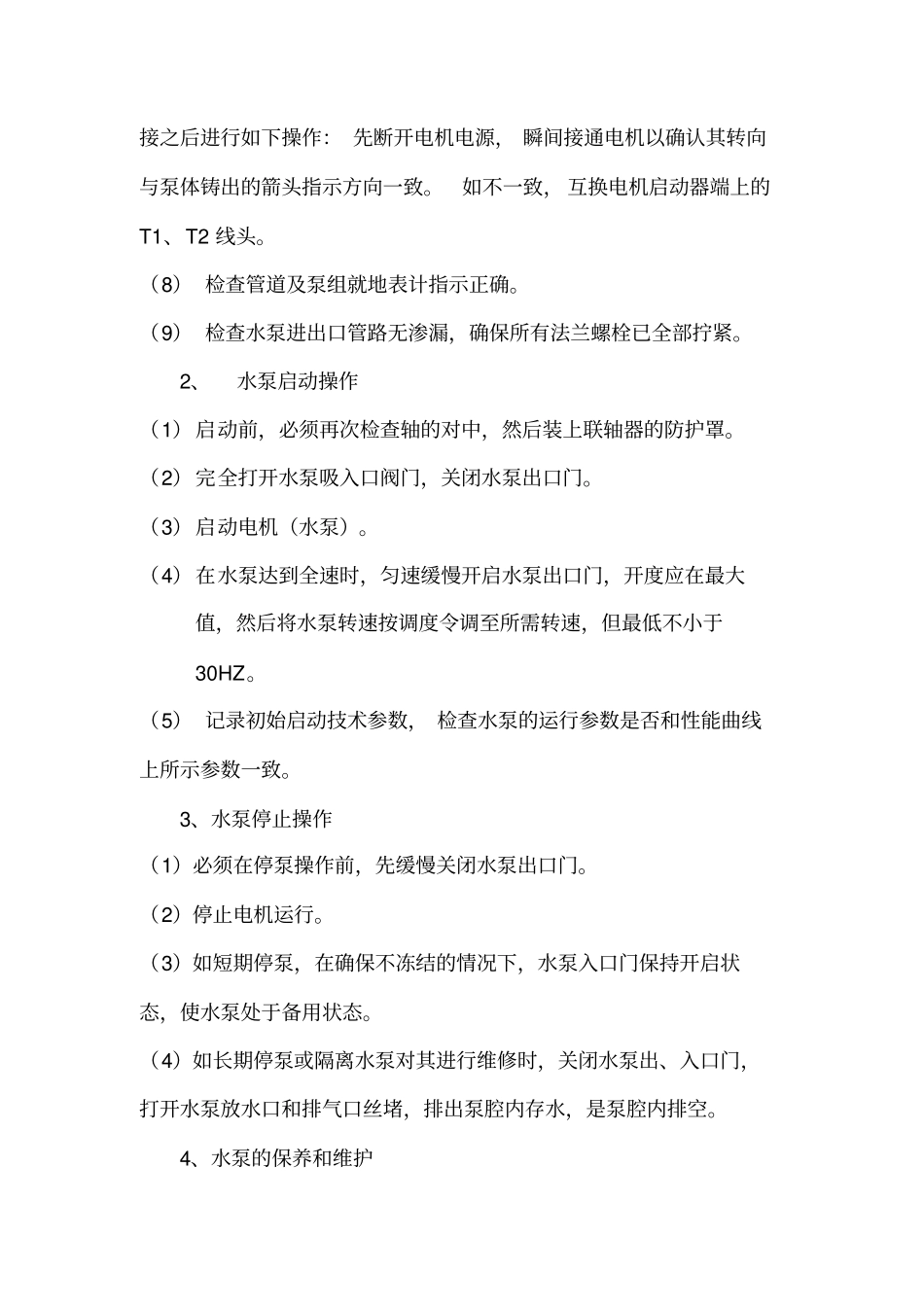

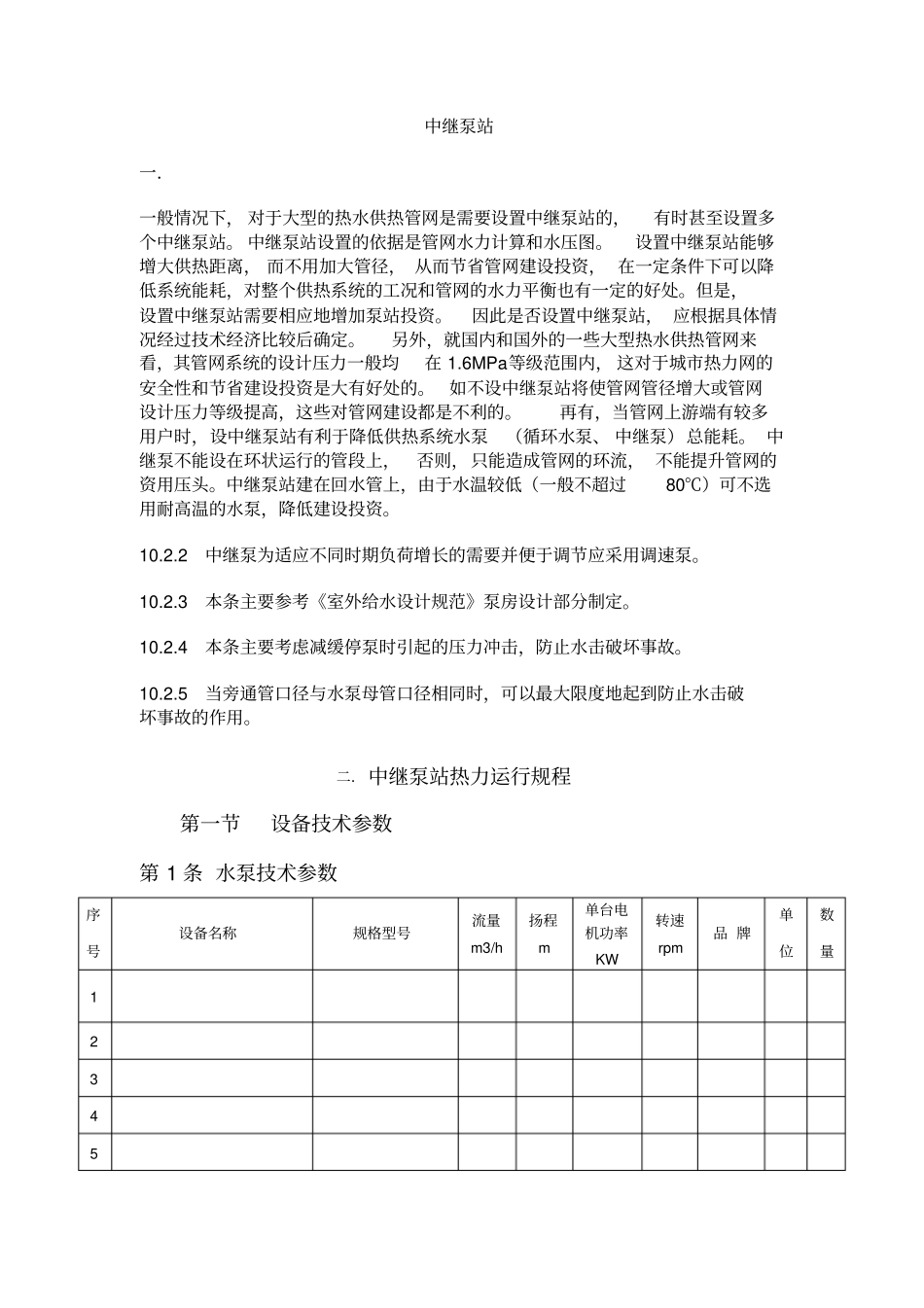

中继泵站一．一般情况下，对于大型的热水供热管网是需要设置中继泵站的，有时甚至设置多个中继泵站。中继泵站设置的依据是管网水力计算和水压图。设置中继泵站能够增大供热距离，而不用加大管径，从而节省管网建设投资，在一定条件下可以降低系统能耗，对整个供热系统的工况和管网的水力平衡也有一定的好处。但是，设置中继泵站需要相应地增加泵站投资。因此是否设置中继泵站，应根据具体情况经过技术经济比较后确定。另外，就国内和国外的一些大型热水供热管网来看，其管网系统的设计压力一般均在1.6MPa等级范围内，这对于城市热力网的安全性和节省建设投资是大有好处的。如不设中继泵站将使管网管径增大或管网设计压力等级提高，这些对管网建设都是不利的。再有，当管网上游端有较多用户时，设中继泵站有利于降低供热系统水泵（循环水泵、中继泵）总能耗。中继泵不能设在环状运行的管段上，否则，只能造成管网的环流，不能提升管网的资用压头。中继泵站建在回水管上，由于水温较低（一般不超过80℃）可不选用耐高温的水泵，降低建设投资。10.2.2中继泵为适应不同时期负荷增长的需要并便于调节应采用调速泵。10.2.3本条主要参考《室外给水设计规范》泵房设计部分制定。10.2.4本条主要考虑减缓停泵时引起的压力冲击，防止水击破坏事故。10.2.5当旁通管口径与水泵母管口径相同时，可以最大限度地起到防止水击破坏事故的作用。二．中继泵站热力运行规程第一节设备技术参数第1条水泵技术参数序号设备名称规格型号流量m3/h扬程m单台电机功率KW转速rpm品牌单位数量12345678第二节低温水泵运行操作规程第2条重要原则1、水泵必须在管网充水达到定压值后方可启动，严禁水泵干运转，以免对轴封、耐磨环、轴套等造成严重损伤。2、严禁水泵在高于铭牌规定的额定参数工况下运行。3、严禁在未安装联轴器罩的情况下运行水泵。第3条低温增压泵启动、运行及维护1、启动水泵前的检查和准备（1）水泵前后管路已清理干净，并已充满水。（2）循环系统已形成通路，水泵入口阀门处于全部打开位置，出口阀门处于全部关闭位置。（3）打开泵体上部的排气阀，排出泵腔内气体后再关闭排气阀。初次使用应多排放出一些水，使泵体各部位温度与介质温度相近为好。（4）检查变频器是否具备启动条件，确保与电机接线连接正确。（5）检查电源电压、相数和频率与铭牌上一致。（6）用手转动机组转子应转动灵活，无卡塞。（7）检查电动机转向注意事项：1）检查电动机转向必须在水泵和电机之间的联轴器被分开的情况下进行。2）在设备电线已连接，并检查确认系统中的所有部件都已正确连接之后进行如下操作：先断开电机电源，瞬间接通电机以确认其转向与泵体铸出的箭头指示方向一致。如不一致，互换电机启动器端上的T1、T2线头。（8）检查管道及泵组就地表计指示正确。（9）检查水泵进出口管路无渗漏，确保所有法兰螺栓已全部拧紧。2、水泵启动操作（1）启动前，必须再次检查轴的对中，然后装上联轴器的防护罩。（2）完全打开水泵吸入口阀门，关闭水泵出口门。（3）启动电机（水泵）。（4）在水泵达到全速时，匀速缓慢开启水泵出口门，开度应在最大值，然后将水泵转速按调度令调至所需转速，但最低不小于30HZ。（5）记录初始启动技术参数，检查水泵的运行参数是否和性能曲线上所示参数一致。3、水泵停止操作（1）必须在停泵操作前，先缓慢关闭水泵出口门。（2）停止电机运行。（3）如短期停泵，在确保不冻结的情况下，水泵入口门保持开启状态，使水泵处于备用状态。（4）如长期停泵或隔离水泵对其进行维修时，关闭水泵出、入口门，打开水泵放水口和排气口丝堵，排出泵腔内存水，是泵腔内排空。4、水泵的保养和维护（1）定期用手转动泵轴使轴承得以润滑，以防腐蚀。（2）最初填充的润滑脂有效期为正常使用1年或2000小时，取先达到一者。有效期过后，必须重新更换润滑油脂。（3）除污器：除污器前后压差大于0.05MPa时，应进行清污。、第4条一般缺陷处理1常见缺陷及产生原因序号缺陷原因序号泵启动时抽不上液体1；2；3；4；5；6；7；8；9；10；11；14；16；17；22；23；24；34泵启动后突然停止2；3；4；5；6；7；8；9；10；11；...
