中考物理专题训练---欧姆定律题分类含答案VIP免费

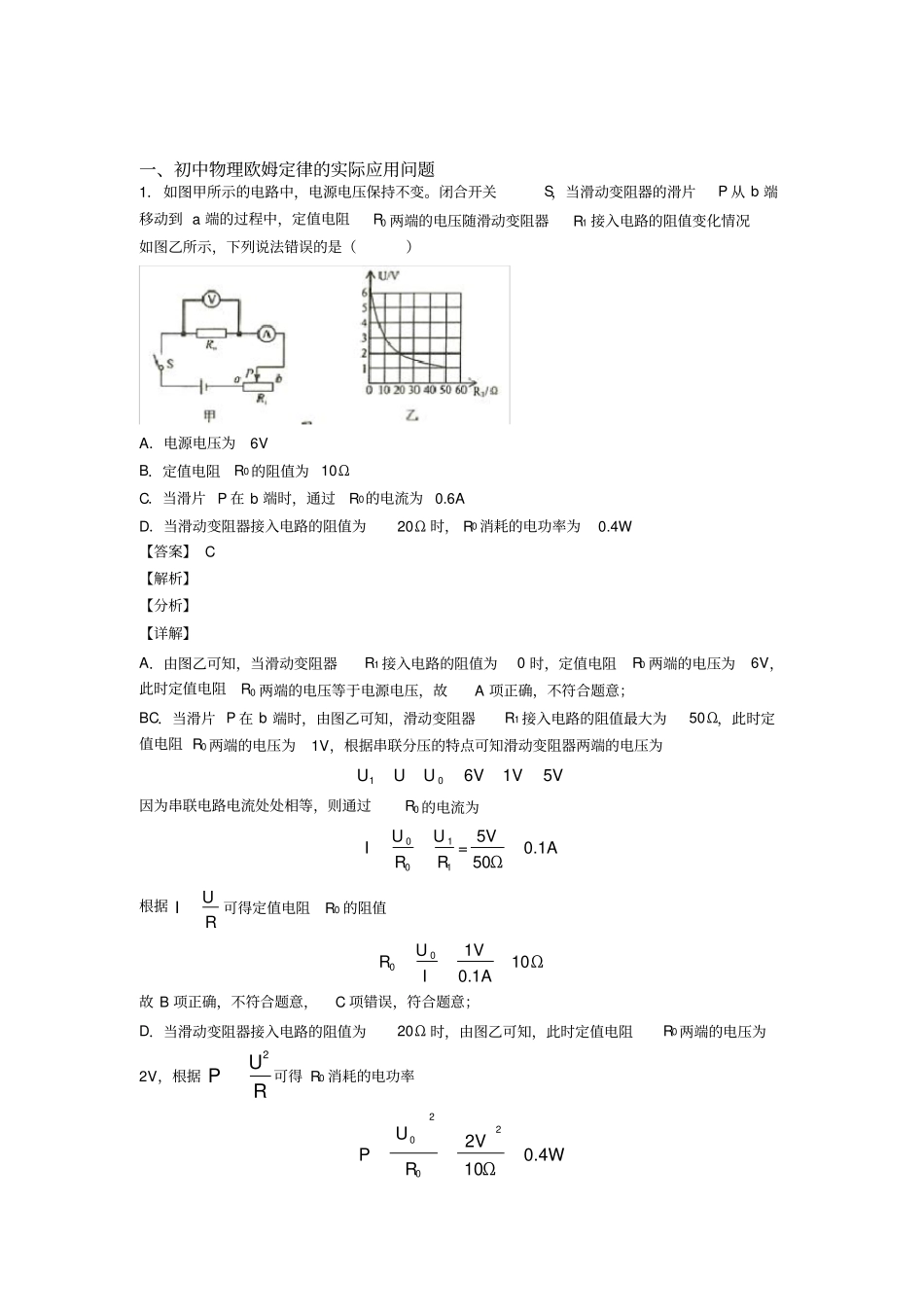

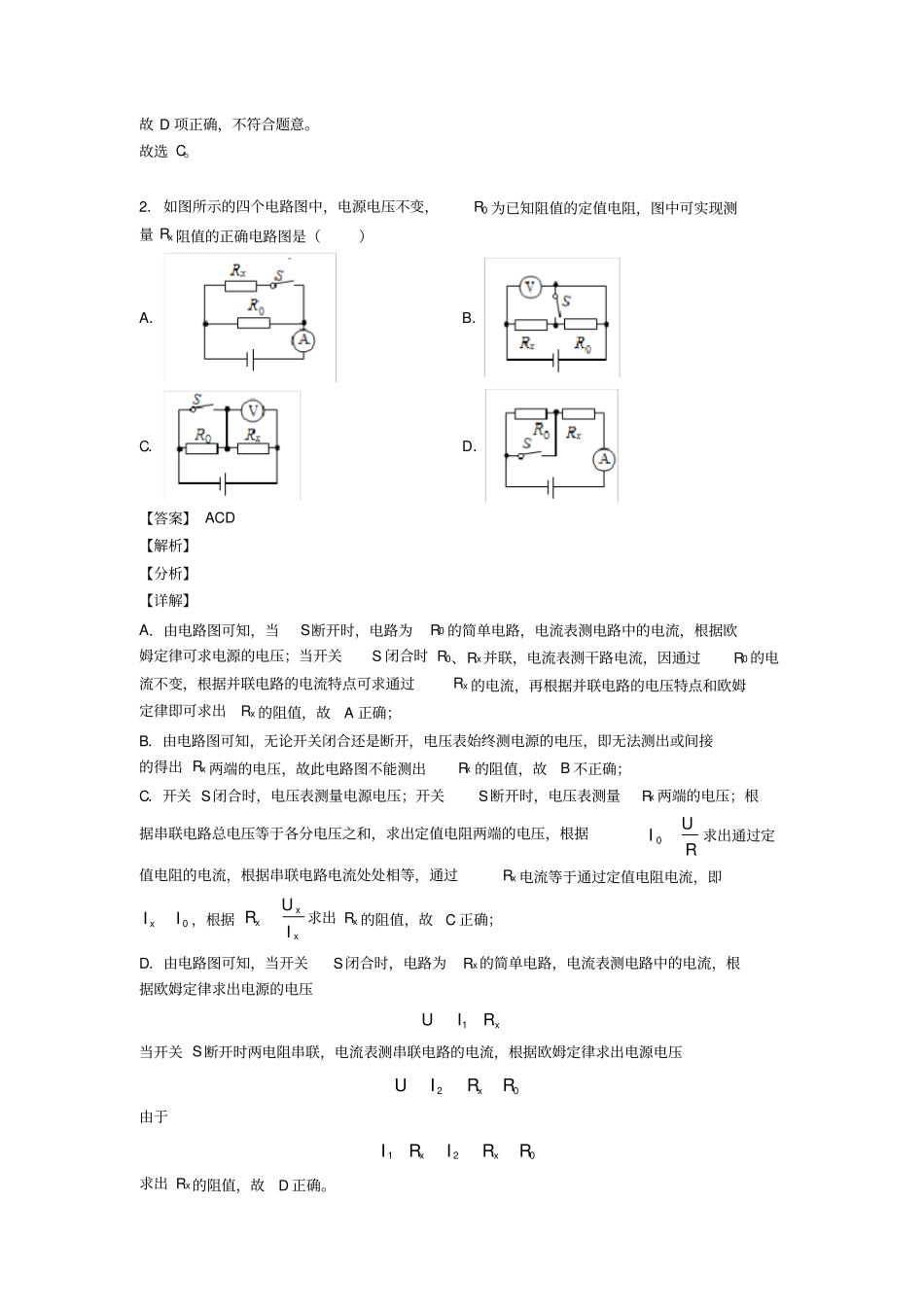

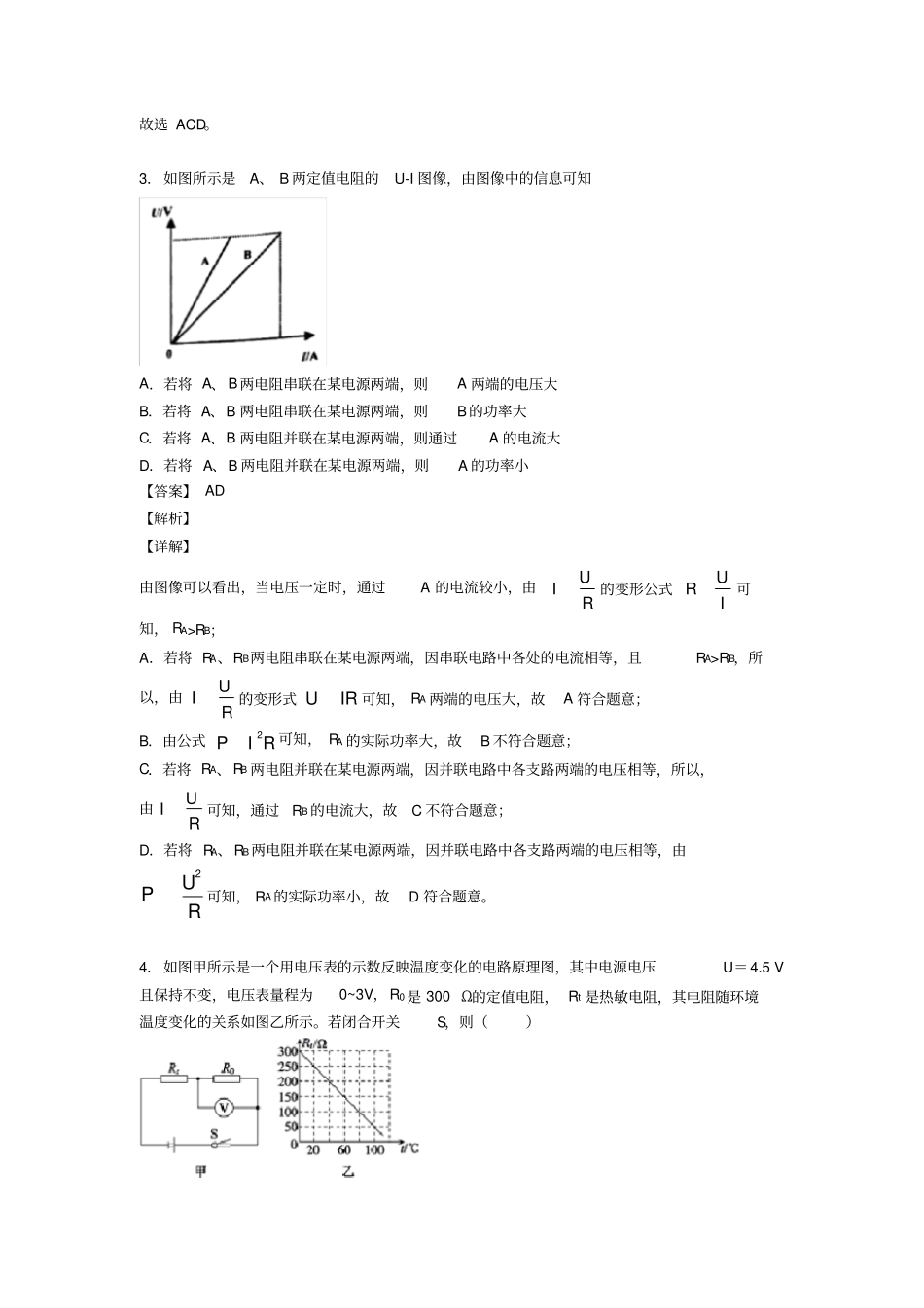

一、初中物理欧姆定律的实际应用问题1．如图甲所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P从b端移动到a端的过程中，定值电阻R0两端的电压随滑动变阻器R1接入电路的阻值变化情况如图乙所示，下列说法错误的是（）A．电源电压为6VB．定值电阻R0的阻值为10ΩC．当滑片P在b端时，通过R0的电流为0.6AD．当滑动变阻器接入电路的阻值为20Ω时，R0消耗的电功率为0.4W【答案】C【解析】【分析】【详解】A．由图乙可知，当滑动变阻器R1接入电路的阻值为0时，定值电阻R0两端的电压为6V，此时定值电阻R0两端的电压等于电源电压，故A项正确，不符合题意；BC．当滑片P在b端时，由图乙可知，滑动变阻器R1接入电路的阻值最大为50Ω，此时定值电阻R0两端的电压为1V，根据串联分压的特点可知滑动变阻器两端的电压为106V1V5VUUU因为串联电路电流处处相等，则通过R0的电流为01015V=0.1A50ΩUUIRR根据UIR可得定值电阻R0的阻值001V10Ω0.1AURI故B项正确，不符合题意，C项错误，符合题意；D．当滑动变阻器接入电路的阻值为20Ω时，由图乙可知，此时定值电阻R0两端的电压为2V，根据2UPR可得R0消耗的电功率22002V0.4W10ΩUPR故D项正确，不符合题意。故选C。2．如图所示的四个电路图中，电源电压不变，R0为已知阻值的定值电阻，图中可实现测量Rx阻值的正确电路图是（）A．B．C．D．【答案】ACD【解析】【分析】【详解】A．由电路图可知，当S断开时，电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律可求电源的电压；当开关S闭合时R0、Rx并联，电流表测干路电流，因通过R0的电流不变，根据并联电路的电流特点可求通过Rx的电流，再根据并联电路的电压特点和欧姆定律即可求出Rx的阻值，故A正确；B．由电路图可知，无论开关闭合还是断开，电压表始终测电源的电压，即无法测出或间接的得出Rx两端的电压，故此电路图不能测出Rx的阻值，故B不正确；C．开关S闭合时，电压表测量电源电压；开关S断开时，电压表测量Rx两端的电压；根据串联电路总电压等于各分电压之和，求出定值电阻两端的电压，根据0UIR求出通过定值电阻的电流，根据串联电路电流处处相等，通过Rx电流等于通过定值电阻电流，即0xII，根据xxxURI求出Rx的阻值，故C正确；D．由电路图可知，当开关S闭合时，电路为Rx的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压1xUIR当开关S断开时两电阻串联，电流表测串联电路的电流，根据欧姆定律求出电源电压20xUIRR由于120xxIRIRR求出Rx的阻值，故D正确。故选ACD。3．如图所示是A、B两定值电阻的U-I图像，由图像中的信息可知A．若将A、B两电阻串联在某电源两端，则A两端的电压大B．若将A、B两电阻串联在某电源两端，则B的功率大C．若将A、B两电阻并联在某电源两端，则通过A的电流大D．若将A、B两电阻并联在某电源两端，则A的功率小【答案】AD【解析】【详解】由图像可以看出，当电压一定时，通过A的电流较小，由UIR的变形公式URI可知，RA>RB；A．若将RA、RB两电阻串联在某电源两端，因串联电路中各处的电流相等，且RA>RB，所以，由UIR的变形式UIR可知，RA两端的电压大，故A符合题意；B．由公式2PIR可知，RA的实际功率大，故B不符合题意；C．若将RA、RB两电阻并联在某电源两端，因并联电路中各支路两端的电压相等，所以，由UIR可知，通过RB的电流大，故C不符合题意；D．若将RA、RB两电阻并联在某电源两端，因并联电路中各支路两端的电压相等，由2UPR可知，RA的实际功率小，故D符合题意。4．如图甲所示是一个用电压表的示数反映温度变化的电路原理图，其中电源电压U＝4.5V且保持不变，电压表量程为0~3V，R0是300Ω的定值电阻，Rt是热敏电阻，其电阻随环境温度变化的关系如图乙所示。若闭合开关S，则（）A．环境温度为40℃时，热敏电阻阻值是150ΩB．电压表V示数越小，环境温度越高C．电压表的最小示数是1.5VD．此电路允许的最高环境温度为60℃【答案】D【解析】【分析】【详解】由甲图可知，R0、R1串联，电压表测R0两端电压A．由图乙可知，环境温度为40℃时，热敏电阻阻值是200Ω，故A不符合题意；B．因串联电路中各处的电流相等，由I＝UR可知，当电压表V示数越小时，电路...
