成都职业技术学院图书馆装修及布线设计说明书VIP专享VIP免费

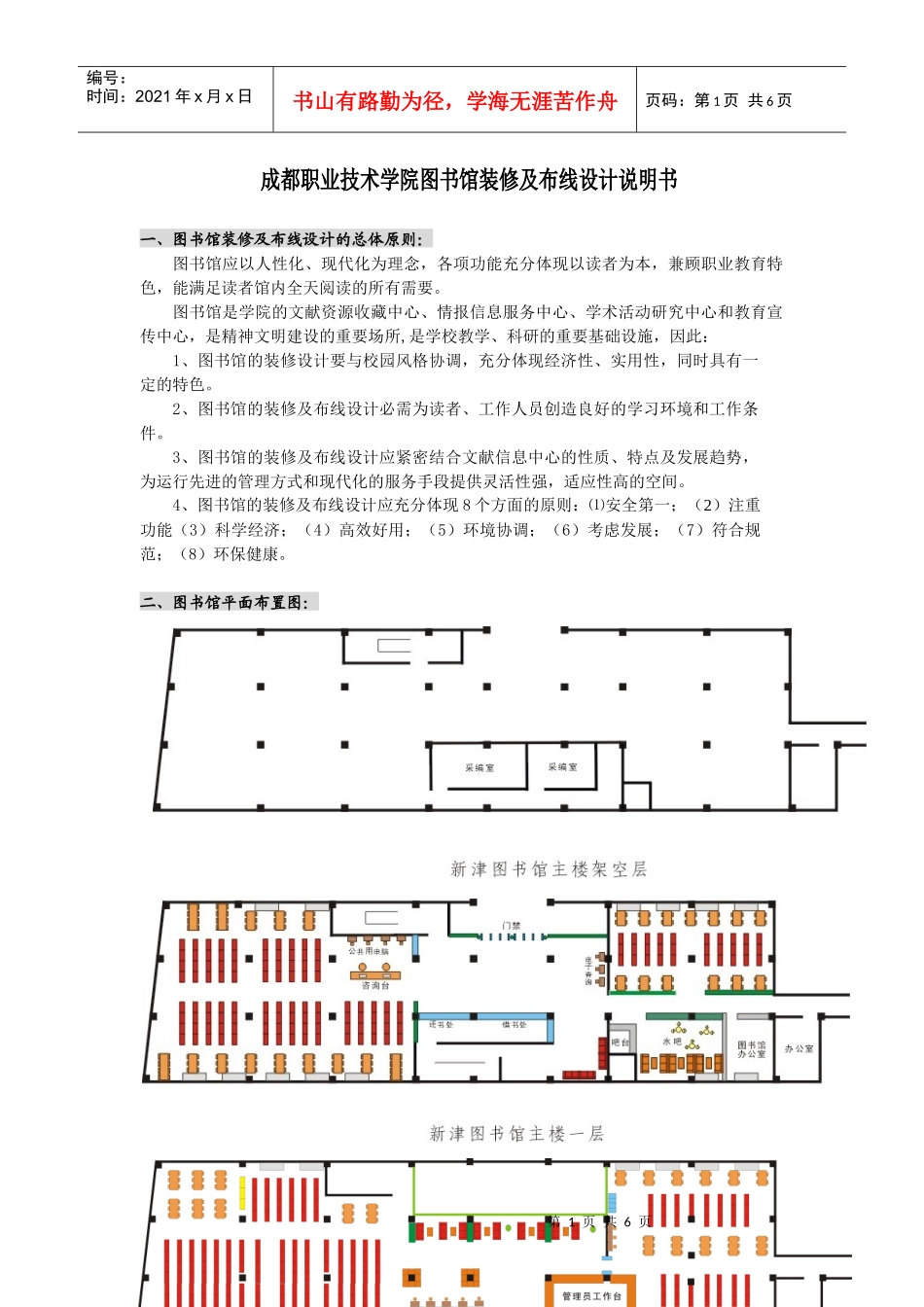

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页成都职业技术学院图书馆装修及布线设计说明书一、图书馆装修及布线设计的总体原则：图书馆应以人性化、现代化为理念，各项功能充分体现以读者为本，兼顾职业教育特色，能满足读者馆内全天阅读的所有需要。图书馆是学院的文献资源收藏中心、情报信息服务中心、学术活动研究中心和教育宣传中心，是精神文明建设的重要场所,是学校教学、科研的重要基础设施，因此：1、图书馆的装修设计要与校园风格协调，充分体现经济性、实用性，同时具有一定的特色。2、图书馆的装修及布线设计必需为读者、工作人员创造良好的学习环境和工作条件。3、图书馆的装修及布线设计应紧密结合文献信息中心的性质、特点及发展趋势，为运行先进的管理方式和现代化的服务手段提供灵活性强，适应性高的空间。4、图书馆的装修及布线设计应充分体现8个方面的原则：⑴安全第一；（2）注重功能（3）科学经济；（4）高效好用；（5）环境协调；（6）考虑发展；（7）符合规范；（8）环保健康。二、图书馆平面布置图：第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页注：1、图中黑色实线为已有墙体2、各部位详细结构及尺寸参见“平面布置图”，因实际修建时有部分改动，如有不符，以实际修建情况为准。第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页3、图中表示空调外机存放处。4、图书馆书架高度均为1.8m。三、布线改造设计要求：图书馆共有电视光纤、电话、计算机网络、插座开关和照明、一卡通、广播及监控等七套线路，一卡通线路暂不处理，其他线路尽量利用已有线路进行改造，以节约经费。1、电视光纤：图书馆各办公室及各服务部门服务台附近适当地方各布点一个；小会议室、放映厅布点两个，采用同轴电缆，汇集于三楼影音管理室形成图书馆的电视系统。如下图点所示，具备视频会议功能。2、电话：按馆内程控电话需要设置，程控电话设备放在图书馆主机房，图书馆各办公室、教材管理室、二线书库、图书馆主机房各设点两个。各工作台设电话端口一个。电话线需满足今后可视电话的需要。3、计算机网络：1）在现有计算机网络的基础上改造，形成图书馆局域网，并通过光纤与信息中心服务器连接。图书馆主机房与电子阅览室交换机采用光纤连接。其余网线采用大唐电信或宁波东方或TGL六类线。2）网络端口设置：（如下图所示）第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页注：图中表示网络点位，表示光纤接入点，表示电视光纤位置，表第5页共6页第4页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共6页示监控点位置表示空调插座位置3）布线系统应具备无线扩展能力4、插座开关和照明：1）每一个网络端口和电视光纤接口旁配2个国标电源插座，主楼二楼装订间另配四个，装订间外的管理员台后另配四个，图书馆主机房另配插座六个，三楼右上角办公室另配插座六个。同时预设可单独控制的空调插座，如上图所示，可以负荷4p以上空调。2）按照图书馆家具布置及实际采光条件改造图书馆照明系统。A.馆内应设应急照明、补充照明、分区照明、人工照明。人工照明设计参数应根据有关国家标准中照明度标准值（LX）高档。B.阅览区、自修区可采用分区控制照明，局部补充照明，以减少灯具的全面使用。书架、陈列部分划片分设开关，以节约用电。库内每条行道之间两端及库内工作人员通行的楼梯设双控开关，以便开关灯不走回头路，可及时关灯。C.室内照明以自然采光为主，但要避免眩光和直光，夜间桌面和库房要有足够的照明度，符合国家有关设计标准和规定。D.选择经济合适的光源和灯具，可采用过滤紫外线的节能灯，不用白炽灯和电感式镇流器，采用防火型日光灯具。E.楼梯照明，主楼梯普通开关，辅助楼梯用感应开关，加开灯按钮。F.电器管线敷设和电源插头设置，以及照明布线均应留有充足发展余地。以满足调整的需要。G.楼道及主要区域单独设置一套功率较小的照明系统，供夜间值班照明和监控...
