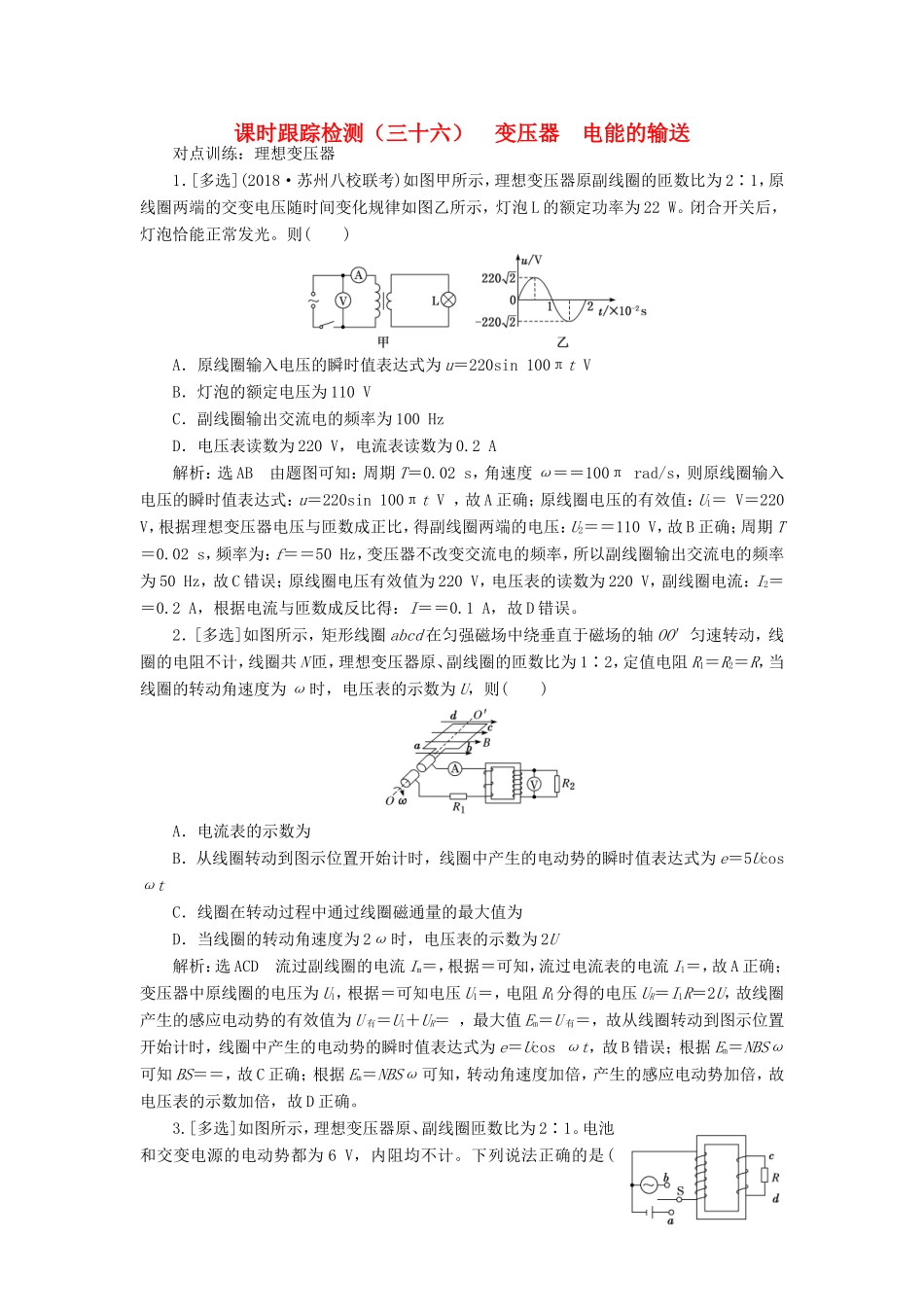

课时跟踪检测（三十六）变压器电能的输送对点训练：理想变压器1．[多选](2018·苏州八校联考)如图甲所示，理想变压器原副线圈的匝数比为2∶1，原线圈两端的交变电压随时间变化规律如图乙所示，灯泡L的额定功率为22W。闭合开关后，灯泡恰能正常发光。则()A．原线圈输入电压的瞬时值表达式为u＝220sin100πtVB．灯泡的额定电压为110VC．副线圈输出交流电的频率为100HzD．电压表读数为220V，电流表读数为0.2A解析：选AB由题图可知：周期T＝0.02s，角速度ω＝＝100πrad/s，则原线圈输入电压的瞬时值表达式：u＝220sin100πtV，故A正确；原线圈电压的有效值：U1＝V＝220V，根据理想变压器电压与匝数成正比，得副线圈两端的电压：U2＝＝110V，故B正确；周期T＝0.02s，频率为：f＝＝50Hz，变压器不改变交流电的频率，所以副线圈输出交流电的频率为50Hz，故C错误；原线圈电压有效值为220V，电压表的读数为220V，副线圈电流：I2＝＝0.2A，根据电流与匝数成反比得：I＝＝0.1A，故D错误。2．[多选]如图所示，矩形线圈abcd在匀强磁场中绕垂直于磁场的轴OO′匀速转动，线圈的电阻不计，线圈共N匝，理想变压器原、副线圈的匝数比为1∶2，定值电阻R1＝R2＝R，当线圈的转动角速度为ω时，电压表的示数为U，则()A．电流表的示数为B．从线圈转动到图示位置开始计时，线圈中产生的电动势的瞬时值表达式为e＝5UcosωtC．线圈在转动过程中通过线圈磁通量的最大值为D．当线圈的转动角速度为2ω时，电压表的示数为2U解析：选ACD流过副线圈的电流Im＝，根据＝可知，流过电流表的电流I1＝，故A正确；变压器中原线圈的电压为U1，根据＝可知电压U1＝，电阻R1分得的电压UR＝I1R＝2U，故线圈产生的感应电动势的有效值为U有＝U1＋UR＝，最大值Em＝U有＝，故从线圈转动到图示位置开始计时，线圈中产生的电动势的瞬时值表达式为e＝Ucosωt，故B错误；根据Em＝NBSω可知BS＝＝，故C正确；根据Em＝NBSω可知，转动角速度加倍，产生的感应电动势加倍，故电压表的示数加倍，故D正确。3.[多选]如图所示，理想变压器原、副线圈匝数比为2∶1。电池和交变电源的电动势都为6V，内阻均不计。下列说法正确的是()A．S与a接通的瞬间，R中无感应电流B．S与a接通稳定后，R两端的电压为0C．S与b接通稳定后，R两端的电压为3VD．S与b接通稳定后，原、副线圈中电流的频率之比为2∶1解析：选BC由理想变压器的原理可知，当S与a接通电流稳定时，由于通过原线圈与副线圈中的磁通量不发生变化，故在副线圈中无感应电流，但在刚接通瞬间，副线圈两端的电压不为零，R中有感应电流，故A错误，B正确；当S与b接通稳定后，原线圈中接有交变电流，由变压器的变压比可得副线圈两端电压为3V，C正确；变压器并不改变交变电流的频率，D错误。4．[多选](2018·南通模拟)如图甲所示，理想变压器原、副线圈的匝数之比为44∶5，b是原线圈的中心抽头，S为单刀双掷开关，负载电阻R＝25Ω。电表均为理想电表，在原线圈c、d两端接入如图乙所示的正弦交流电，下列说法正确的是()A．当S与a连接，t＝1×10－2s时，电流表的示数为0B．当S与b连接，t＝1.5×10－2s时，电压表的示数为50VC．当S与b连接时，电阻R消耗的功率为100WD．当S与a连接时，1s内电阻R上电流方向改变100次解析：选CD由图像可知，电压的最大值为220V，交流电的周期为2×10－2s，所以交流电的频率为f＝50Hz，交流电的有效值为220V，根据电压与匝数成正比可知，副线圈的电压为25V，根据欧姆定律知I＝＝1A，根据电流与匝数成反比知原线圈电流为I1＝I，故A错误；当单刀双掷开关与b连接时，副线圈电压为50V，电压表示数为有效值为50V，不随时间的变化而变化，故B错误；S与b连接时，电阻R消耗的功率为＝100W，则C正确；变压器不会改变电流的频率，所以副线圈输出电压的频率为50Hz，1s内电流方向改变100次，所以D正确。对点训练：理想变压器的动态分析5．[多选](2018·宿迁模拟)如图甲所示，理想变压器原、副线圈的匝数比为2∶1，原线圈接入图乙所示的正弦交变电流，电表均为理想电表。下列说法正确的有()A．电压表的示数为110VB．交变电流的频率为50HzC．滑动变阻器滑片向下滑动时，电压表示数变大D．滑...
