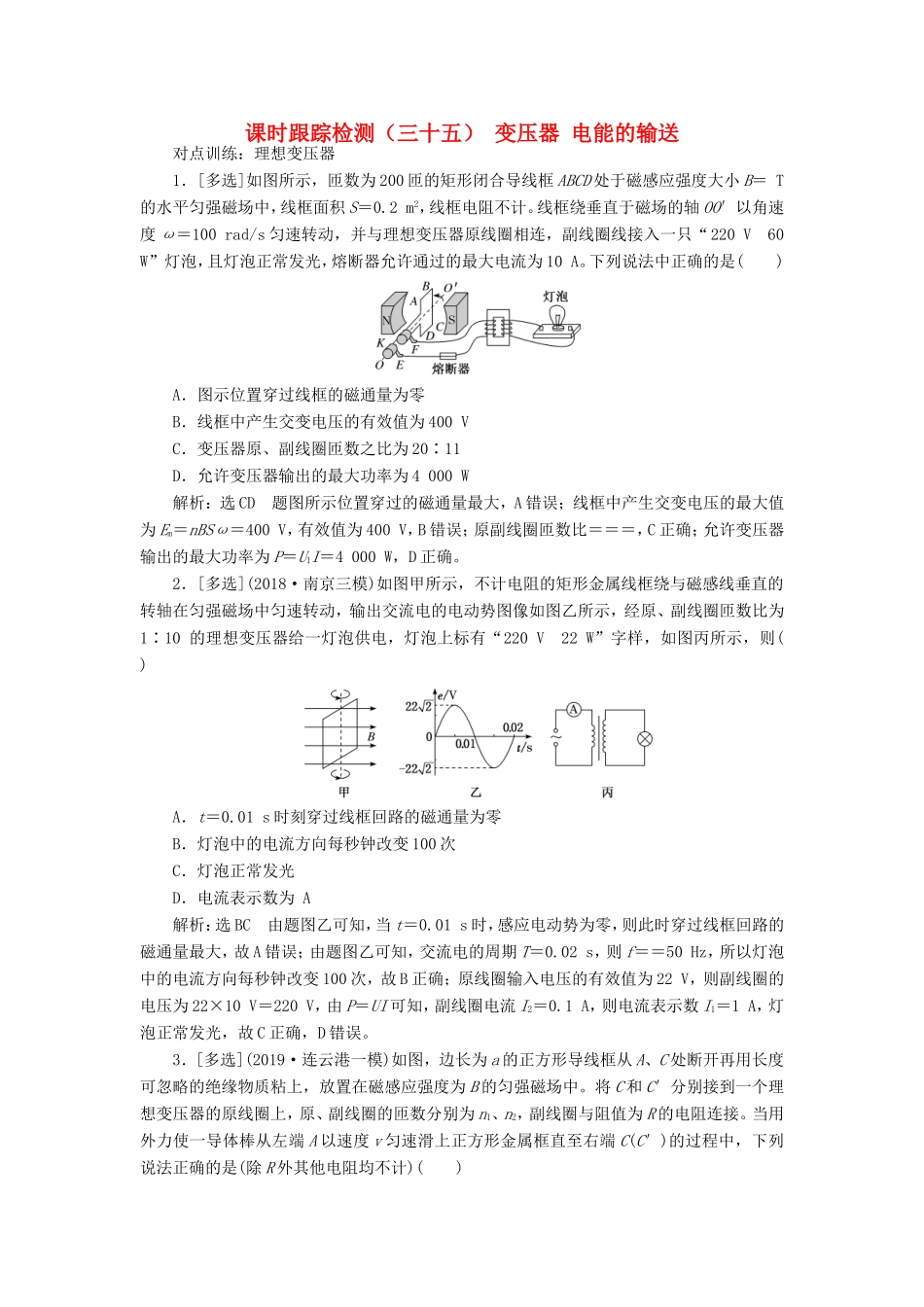

课时跟踪检测（三十五）变压器电能的输送对点训练：理想变压器1．[多选]如图所示，匝数为200匝的矩形闭合导线框ABCD处于磁感应强度大小B＝T的水平匀强磁场中，线框面积S＝0.2m2，线框电阻不计。线框绕垂直于磁场的轴OO′以角速度ω＝100rad/s匀速转动，并与理想变压器原线圈相连，副线圈线接入一只“220V60W”灯泡，且灯泡正常发光，熔断器允许通过的最大电流为10A。下列说法中正确的是()A．图示位置穿过线框的磁通量为零B．线框中产生交变电压的有效值为400VC．变压器原、副线圈匝数之比为20∶11D．允许变压器输出的最大功率为4000W解析：选CD题图所示位置穿过的磁通量最大，A错误；线框中产生交变电压的最大值为Em＝nBSω＝400V，有效值为400V，B错误；原副线圈匝数比＝＝＝，C正确；允许变压器输出的最大功率为P＝U1I＝4000W，D正确。2．[多选](2018·南京三模)如图甲所示，不计电阻的矩形金属线框绕与磁感线垂直的转轴在匀强磁场中匀速转动，输出交流电的电动势图像如图乙所示，经原、副线圈匝数比为1∶10的理想变压器给一灯泡供电，灯泡上标有“220V22W”字样，如图丙所示，则()A．t＝0.01s时刻穿过线框回路的磁通量为零B．灯泡中的电流方向每秒钟改变100次C．灯泡正常发光D．电流表示数为A解析：选BC由题图乙可知，当t＝0.01s时，感应电动势为零，则此时穿过线框回路的磁通量最大，故A错误；由题图乙可知，交流电的周期T＝0.02s，则f＝＝50Hz，所以灯泡中的电流方向每秒钟改变100次，故B正确；原线圈输入电压的有效值为22V，则副线圈的电压为22×10V＝220V，由P＝UI可知，副线圈电流I2＝0.1A，则电流表示数I1＝1A，灯泡正常发光，故C正确，D错误。3．[多选](2019·连云港一模)如图，边长为a的正方形导线框从A、C处断开再用长度可忽略的绝缘物质粘上，放置在磁感应强度为B的匀强磁场中。将C和C′分别接到一个理想变压器的原线圈上，原、副线圈的匝数分别为n1、n2，副线圈与阻值为R的电阻连接。当用外力使一导体棒从左端A以速度v匀速滑上正方形金属框直至右端C(C′)的过程中，下列说法正确的是(除R外其他电阻均不计)()A．电阻R中有交变电流通过B．原线圈的电压的最大值为BavC．电阻R两端的电压的有效值为BavD．该过程中通过R的电荷量为解析：选BD因为导体棒切割方向不变，所以产生的感应电动势方向不变，故R中的电流方向恒定，不是交变电流，A错误；当导体棒切割长度最大时，产生的感应电动势最大，即原线圈电压最大，最大为Emax＝B(a)v＝Bav，B正确；因为该电流并非正弦式交变电流，所以原线圈中电压有效值E≠＝Bav，故副线圈中电压有效值不等于Bav，C错误；因为原副线圈匝数比为，所以通过副线圈的电荷量为q＝＝，D正确。对点训练：理想变压器的动态分析4.(2019·苏北一模)如图所示，理想变压器原、副线圈匝数比为2∶1，原线圈接交流电u＝220sin(100πt)V，保险丝的电阻为1Ω，熔断电流为2A，电表均为理想电表。下列说法正确的是()A．电压表V的示数为14.1VB．电流表A1、A2的示数之比为2∶1C．为了安全，滑动变阻器接入电路的最小阻值为4ΩD．将滑动变阻器滑片向上移动，电流表A1的示数减小解析：选D原线圈电压有效值为U1＝V＝220V，根据变压器原理可得U2＝U1＝×220V＝110V，故电压表V的示数为110V，A错误；根据变压器原理可知，电流强度与匝数成反比，故电流表A1、A2的示数之比为1∶2，B错误；保险丝的电阻为1Ω，熔断电流为2A，为了安全，滑动变阻器接入电路的最小阻值为Rmin＝－r保＝Ω－1Ω＝54Ω，C错误；将滑动变阻器滑片向上移动，滑动变阻器接入电路的总电阻增大，副线圈电流强度减小，则原线圈的电流强度也减小，所以电流表A1的示数减小，D正确。5．(2019·南京模拟)如图所示的交流电路中，理想变压器输入电压为U1，输入功率为P1，输出功率为P2，各交流电表均为理想电表。当滑动变阻器R的滑动头向下移动时()A．灯L变亮B．各个电表读数均变大C．因为U1不变，所以P1不变D．P1变大，且始终有P1＝P2解析：选D理想变压器的输出电压由输入电压和匝数比决定，输入电压不变，所以输出电压也不会变，输入功率和输出功率始终相等。当滑动变阻器R的滑动头向下移动时，滑动变阻...
