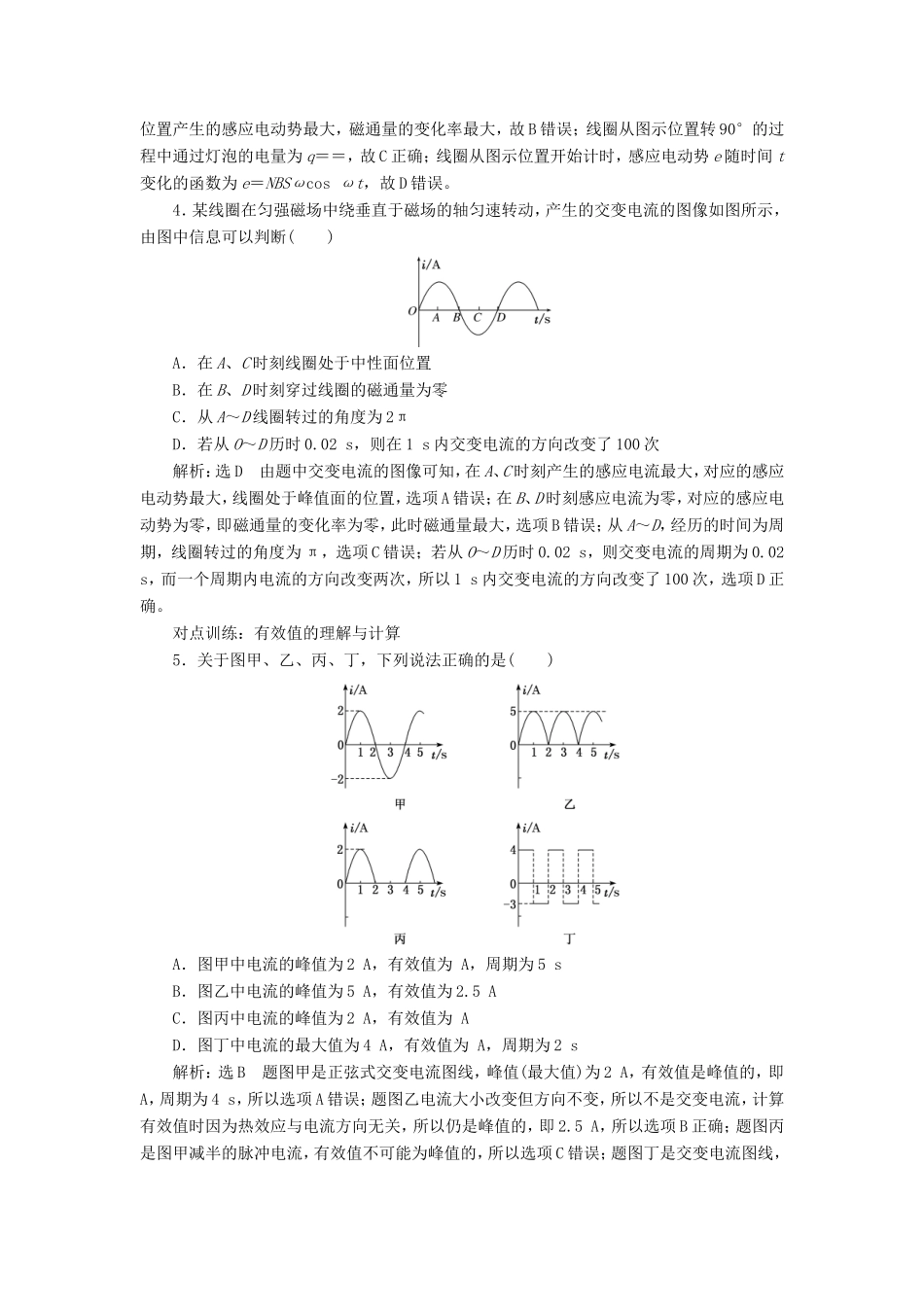

高考物理一轮复习 课时跟踪检测(三十五)交变电流的产生及描述-人教版高三物理试题_第3页
3/6

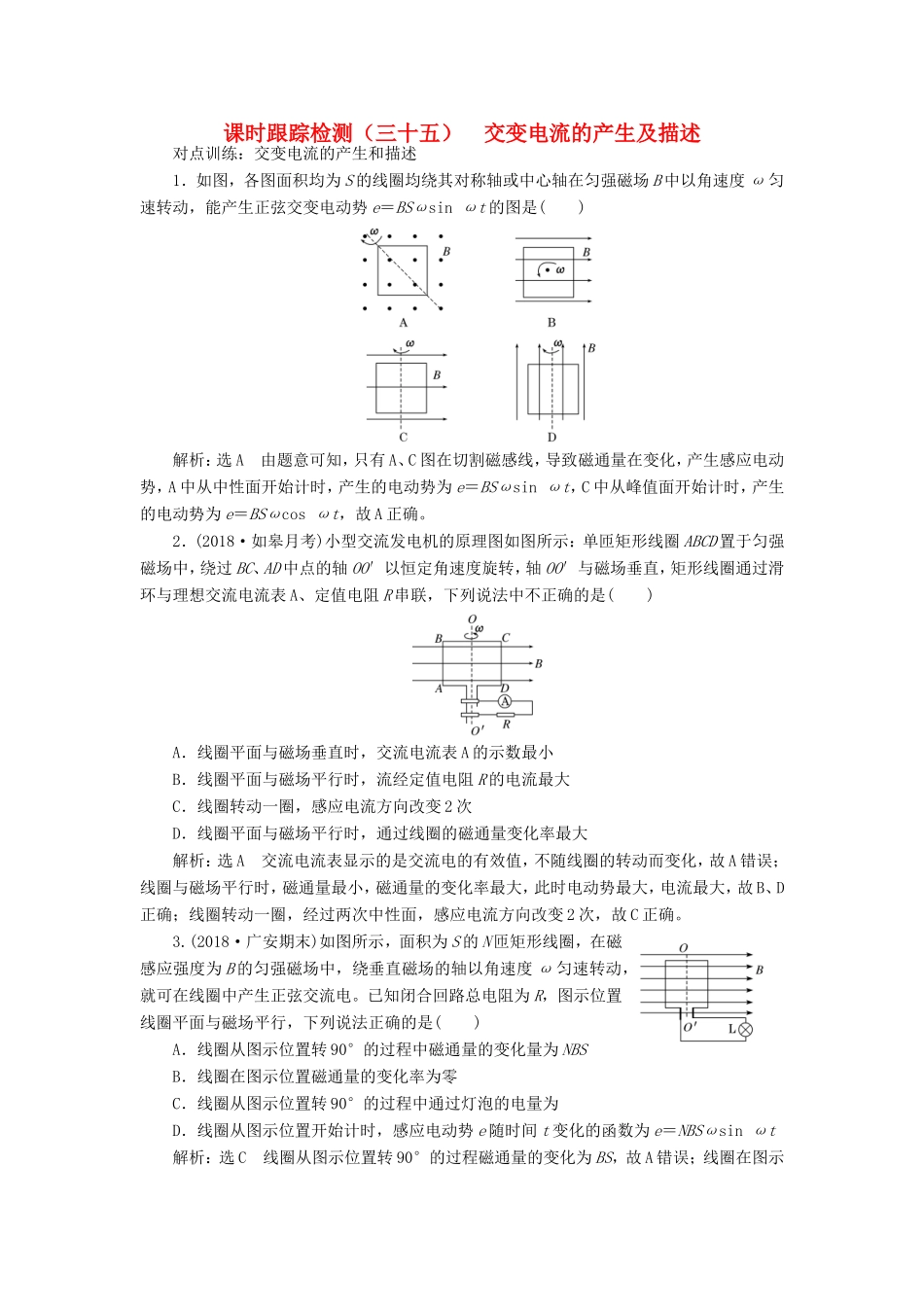

课时跟踪检测(三十五)交变电流的产生及描述对点训练:交变电流的产生和描述1.如图,各图面积均为S的线圈均绕其对称轴或中心轴在匀强磁场B中以角速度ω匀速转动,能产生正弦交变电动势e=BSωsinωt的图是()解析:选A由题意可知,只有A、C图在切割磁感线,导致磁通量在变化,产生感应电动势,A中从中性面开始计时,产生的电动势为e=BSωsinωt,C中从峰值面开始计时,产生的电动势为e=BSωcosωt,故A正确。2.(2018·如皋月考)小型交流发电机的原理图如图所示:单匝矩形线圈ABCD置于匀强磁场中,绕过BC、AD中点的轴OO′以恒定角速度旋转,轴OO′与磁场垂直,矩形线圈通过滑环与理想交流电流表A、定值电阻R串联,下列说法中不正确的是()A.线圈平面与磁场垂直时,交流电流表A的示数最小B.线圈平面与磁场平行时,流经定值电阻R的电流最大C.线圈转动一圈,感应电流方向改变2次D.线圈平面与磁场平行时,通过线圈的磁通量变化率最大解析:选A交流电流表显示的是交流电的有效值,不随线圈的转动而变化,故A错误;线圈与磁场平行时,磁通量最小,磁通量的变化率最大,此时电动势最大,电流最大,故B、D正确;线圈转动一圈,经过两次中性面,感应电流方向改变2次,故C正确。3.(2018·广安期末)如图所示,面积为S的N匝矩形线圈,在磁感应强度为B的匀强磁场中,绕垂直磁场的轴以角速度ω匀速转动,就可在线圈中产生正弦交流电。已知闭合回路总电阻为R,图示位置线圈平面与磁场平行,下列说法正确的是()A.线圈从图示位置转90°的过程中磁通量的变化量为NBSB.线圈在图示位置磁通量的变化率为零C.线圈从图示位置转90°的过程中通过灯泡的电量为D.线圈从图示位置开始计时,感应电动势e随时间t变化的函数为e=NBSωsinωt解析:选C线圈从图示位置转90°的过程磁通量的变化为BS,故A错误;线圈在图示位置产生的感应电动势最大,磁通量的变化率最大,故B错误;线圈从图示位置转90°的过程中通过灯泡的电量为q==,故C正确;线圈从图示位置开始计时,感应电动势e随时间t变化的函数为e=NBSωcosωt,故D错误。4.某线圈在匀强磁场中绕垂直于磁场的轴匀速转动,产生的交变电流的图像如图所示,由图中信息可以判断()A.在A、C时刻线圈处于中性面位置B.在B、D时刻穿过线圈的磁通量为零C.从A~D线圈转过的角度为2πD.若从O~D历时0.02s,则在1s内交变电流的方向改变了100次解析:选D由题中交变电流的图像可知,在A、C时刻产生的感应电流最大,对应的感应电动势最大,线圈处于峰值面的位置,选项A错误;在B、D时刻感应电流为零,对应的感应电动势为零,即磁通量的变化率为零,此时磁通量最大,选项B错误;从A~D,经历的时间为周期,线圈转过的角度为π,选项C错误;若从O~D历时0.02s,则交变电流的周期为0.02s,而一个周期内电流的方向改变两次,所以1s内交变电流的方向改变了100次,选项D正确。对点训练:有效值的理解与计算5.关于图甲、乙、丙、丁,下列说法正确的是()A.图甲中电流的峰值为2A,有效值为A,周期为5sB.图乙中电流的峰值为5A,有效值为2.5AC.图丙中电流的峰值为2A,有效值为AD.图丁中电流的最大值为4A,有效值为A,周期为2s解析:选B题图甲是正弦式交变电流图线,峰值(最大值)为2A,有效值是峰值的,即A,周期为4s,所以选项A错误;题图乙电流大小改变但方向不变,所以不是交变电流,计算有效值时因为热效应与电流方向无关,所以仍是峰值的,即2.5A,所以选项B正确;题图丙是图甲减半的脉冲电流,有效值不可能为峰值的,所以选项C错误;题图丁是交变电流图线,周期为2s,根据有效值定义则有42×R×+32×R×=I2RT,解得电流有效值I=2.5A,所以选项D错误。6.(2018·冀州中学月考)甲、乙图分别表示两种电压的波形,其中甲图所示的电压按正弦规律变化。下列说法正确的是()A.甲图表示交流电,乙图表示直流电B.甲图电压的有效值为220V,乙图电压的有效值小于220VC.乙图电压的瞬时值表达式为u=220sin100πtVD.甲图电压经过匝数比为1∶10的变压器变压后,频率变为原来的10倍解析:选B由于两图中表示的电流方向都随时间做周期性变化,因此都为交流电,A错误;由于对...
