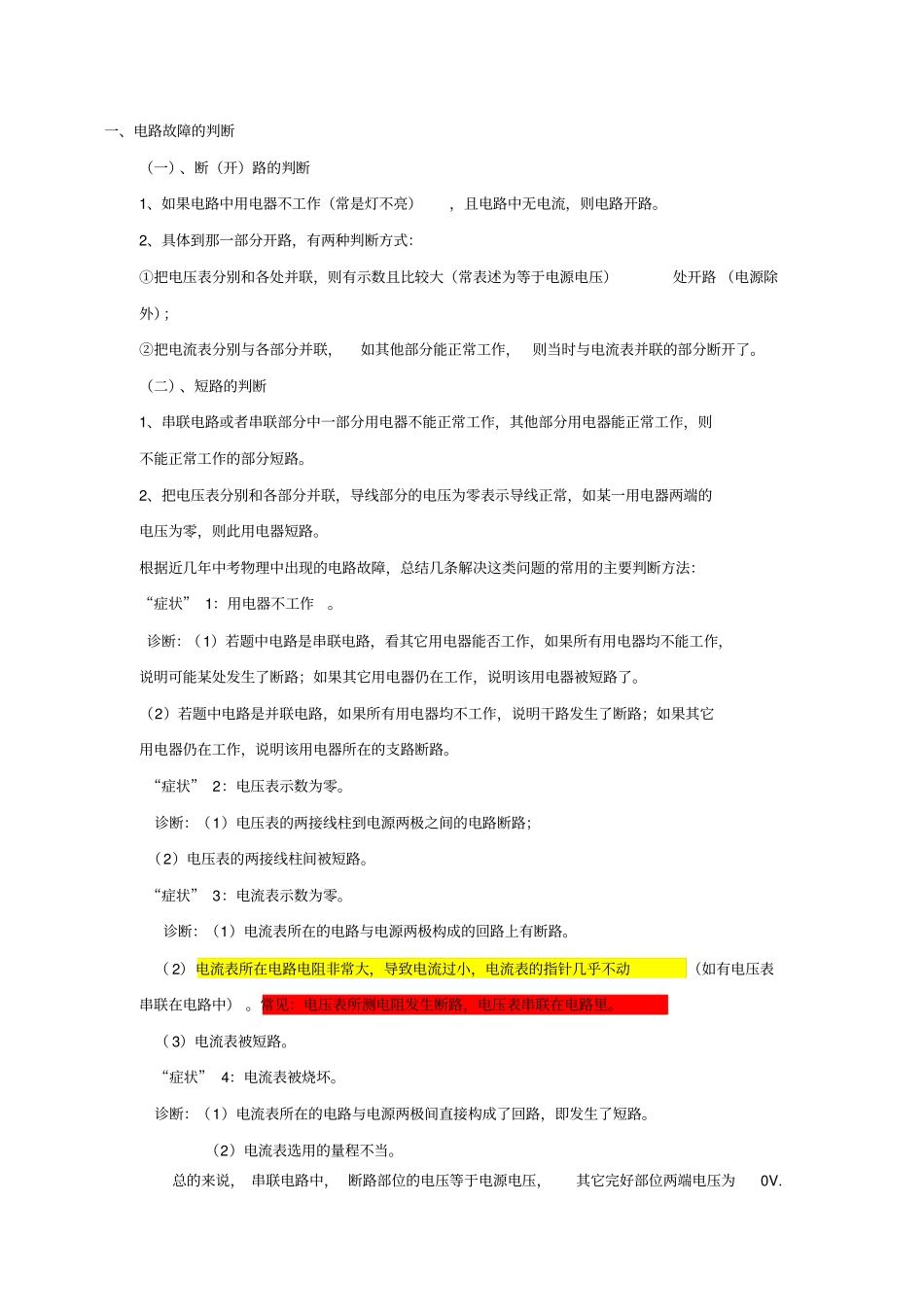

一、电路故障的判断（一）、断（开）路的判断1、如果电路中用电器不工作（常是灯不亮），且电路中无电流，则电路开路。2、具体到那一部分开路，有两种判断方式：①把电压表分别和各处并联，则有示数且比较大（常表述为等于电源电压）处开路（电源除外）；②把电流表分别与各部分并联，如其他部分能正常工作，则当时与电流表并联的部分断开了。（二）、短路的判断1、串联电路或者串联部分中一部分用电器不能正常工作，其他部分用电器能正常工作，则不能正常工作的部分短路。2、把电压表分别和各部分并联，导线部分的电压为零表示导线正常，如某一用电器两端的电压为零，则此用电器短路。根据近几年中考物理中出现的电路故障，总结几条解决这类问题的常用的主要判断方法：“症状”1：用电器不工作。诊断：（1）若题中电路是串联电路，看其它用电器能否工作，如果所有用电器均不能工作，说明可能某处发生了断路；如果其它用电器仍在工作，说明该用电器被短路了。（2）若题中电路是并联电路，如果所有用电器均不工作，说明干路发生了断路；如果其它用电器仍在工作，说明该用电器所在的支路断路。“症状”2：电压表示数为零。诊断：（1）电压表的两接线柱到电源两极之间的电路断路；（2）电压表的两接线柱间被短路。“症状”3：电流表示数为零。诊断：（1）电流表所在的电路与电源两极构成的回路上有断路。（2）电流表所在电路电阻非常大，导致电流过小，电流表的指针几乎不动（如有电压表串联在电路中）。常见：电压表所测电阻发生断路，电压表串联在电路里。（3）电流表被短路。“症状”4：电流表被烧坏。诊断：（1）电流表所在的电路与电源两极间直接构成了回路，即发生了短路。（2）电流表选用的量程不当。总的来说，串联电路中，断路部位的电压等于电源电压，其它完好部位两端电压为0V.串联电路中，短路部位的电压等于0V，其它完好部位两端有电压，且电压之和等于电源电压。短路与断路（1）在如图所示的电路中，电源电压不变．闭合开关后，电路正常工作，一段时间后，发现其中一个电压表示数变大，则（）A．灯L可能变亮B．灯L可能短路C．电阻R可能断路D．电阻R可能短路（2）如图，开关S闭合后，灯L1发光，L2不发光，电压表有示数．该同学将电压表改接到BC两点，发现电压表无示数．产生这种现象的原因是（）A．灯L2的灯丝断了B．开关S处开路C．BC段之间发生短路D．AB段之间发生短路（3）如图所示电路，下列有关说法正确的是（）二、常考常错电路图以上皆为并联电路，且是常考的一类，一定要记住，清楚电表测干路还是支路。电表填空的题型，注意用电器并联的情况。三、动态电路分析1、在如图所示的电路中，当滑动变阻器的滑片P向右移动时，各电表的示数如何变化？（注意分析电路，此处为并联电路，A1测R1支路，A2测R2支路，A测干路）2、在如图所示的电路中，电源电压不变。当滑片P向右移动时，电压表○V1的示数将，电压表○V2的示数将。（选填“变小”、“不变”或“变大”）。3、在如图所示的电路中，电源电压不变。当电键闭合后，滑动变阻器的滑片P向右移动时，电流表○A1的示数将，电压表○V的示数将，电压表○V与电流表○A2的示数的比值将（选填“变小”、“不变”或“变大”）。(并联）(1)(2)(3)R2R1SPR2R1PSP4、在如图所示的电路中，电源电压不变。当电键闭合后，滑动变阻器的滑片P从中点向b端移动时，电流表○A的示数将，电压表○V的示数与电压表○V1示数的比值将。（选填“变小”、“不变”或“变大”）。5、在如图所示的电路中，电源电压不变。当电键S由闭合到断开时，电流表的示数将，电压表的示数将，电压表与电流表示数的比值将。（选填“变小”、“不变”或“变大”）。6、在如图所示的电路中，电源电压不变。在不更换器材的情况下为使电压表和电流表的示数之比增大，应调节滑动变阻器的滑片向移动（选填“左”或“右”），这时电流表的示数将。（选填“变小”、“不变”或“变大”）四、电学计算特殊方法求取值范围1、如图所示的电路中，电阻R1=30欧，滑动变阻器R2标有“100欧2A”字样，电流表的量程为0~0.6安，电压表的量程为0~15伏。闭合电键S后，滑动变阻器的滑片处...
