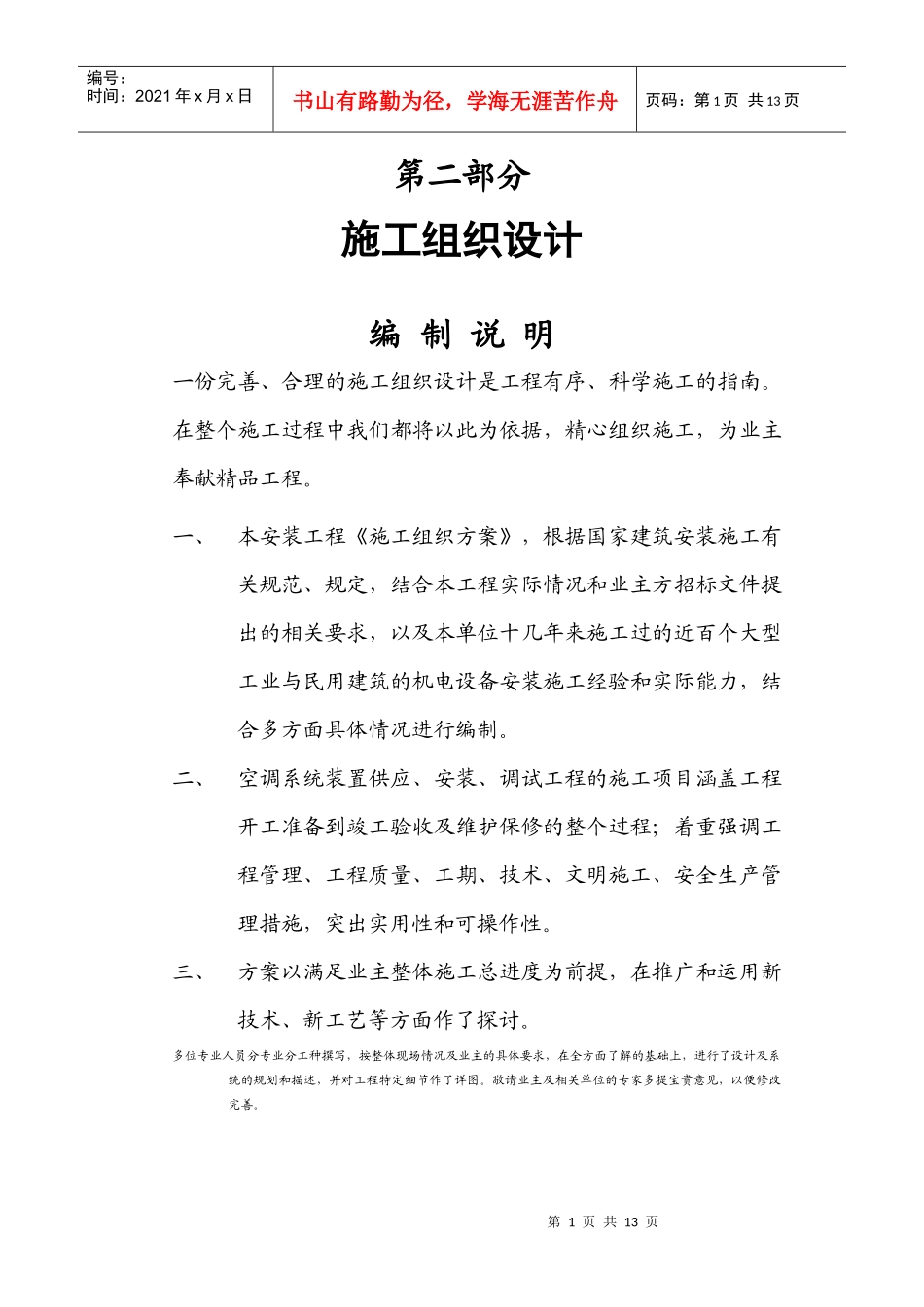

第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共13页第二部分施工组织设计编制说明一份完善、合理的施工组织设计是工程有序、科学施工的指南。在整个施工过程中我们都将以此为依据，精心组织施工，为业主奉献精品工程。一、本安装工程《施工组织方案》，根据国家建筑安装施工有关规范、规定，结合本工程实际情况和业主方招标文件提出的相关要求，以及本单位十几年来施工过的近百个大型工业与民用建筑的机电设备安装施工经验和实际能力，结合多方面具体情况进行编制。二、空调系统装置供应、安装、调试工程的施工项目涵盖工程开工准备到竣工验收及维护保修的整个过程；着重强调工程管理、工程质量、工期、技术、文明施工、安全生产管理措施，突出实用性和可操作性。三、方案以满足业主整体施工总进度为前提，在推广和运用新技术、新工艺等方面作了探讨。多位专业人员分专业分工种撰写，按整体现场情况及业主的具体要求，在全方面了解的基础上，进行了设计及系统的规划和描述，并对工程特定细节作了详图。敬请业主及相关单位的专家多提宝贵意见，以便修改完善。第2页共13页第1页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共13页第一部分水井施工组织设计1、工程概述1、1项目简介本工程为邯郸市对口支援新疆巴州和静县河北新村，计划搬迁牧民1000户，首批搬迁500户，总建筑面积约63000平方米。本项目分为南区和北区，其中南区216户，建筑面积为26000平方米，设一套独立的水源热泵供热系统；北区284户，建筑面积为37000平方米（包括公共建筑面积），设一套独立的水源热泵供热系统。为了解决本住宅小区水源热泵供热制冷系统用水水源及回灌问题，方案一、南区准备施工6眼抽水回灌井，水井位南区院内；北区共准备施工7眼抽水回灌井，水井位于北区院内。方案二、该项目总共准备施工6眼抽水回灌井和1眼观测井。第3页共13页第2页共13页施工准备接通施工用临时电路、水管查明地下管线及地下构筑物定井位测量放点校核挖探坑人工挖孔护壁、挖泥浆池及防渗处理钻机就位、调整钻机对准井位调整水平度、垂直度检查钻头直径钻孔至设计孔深及测井编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共13页2、水源热泵水井工程布井方案2、1布井总体方案方案一、此次工程包括13眼水源井，其中1眼观测井。工程布置见附图。方案二、此次工程包括7眼水源井，其中1眼观测井。工程布置见附图。3、施工方法及技术要求3.1、施工方案、施工工艺（1）钻孔结构采用φ800mm口径开孔，一径到底，下入φ325mm的7mm厚的优质螺旋钢管、桥式滤水管及沉淀管。采用φ800mm的孔径，其目的是填入砾料后，增加过水断面，保证地下水能100%回灌。第4页共13页第3页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共13页施工工艺流程需要说明的是，井的抽水、回灌能力受过水断面的面积影响，即过水断面面积越大，抽水和回灌能力越大。由于井壁和井管之间的填砾料的透水能力远大于地层的透水能力，井的过水断面不是依据井管的直径计算的，而是依据井径计算的。这也是我们建议使用φ800mm钻头钻进成井的原因。单井合理开采量的确定所依据的主要原因是地层的富水性和地下水补给的流速，当井管过水断面达到一定值后，在相同降深下单井出水量基本是一致的。另外，在井管第5页共13页第4页共13页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共13页过水断面达到一定值后，填砾厚度增大可以增加过滤效果。关于潜水泵直径与井管直径规范要求是井管直径要大于潜水泵直径50MM，本工程井管直径325MM，所用潜水泵直径184MM，因此本工程选用井管直径325MM是完全满足水泵要求和水量要求的，同时在有效控制水井含砂量方面也是非常有利的，此种施工方案已经过很多工程的检验和证明。（2）施工工艺流程（3）钻进方法钻机采用反循环钻机，φ800mm钻头钻进至终孔。①钻机按十字线就位，钻机对位允许偏差2cm。钻机就位后应保持机身平稳，调直机架挺杆，不允许发生倾斜、移位现象。钻孔孔径1200mm，孔深20m。②下钻...
