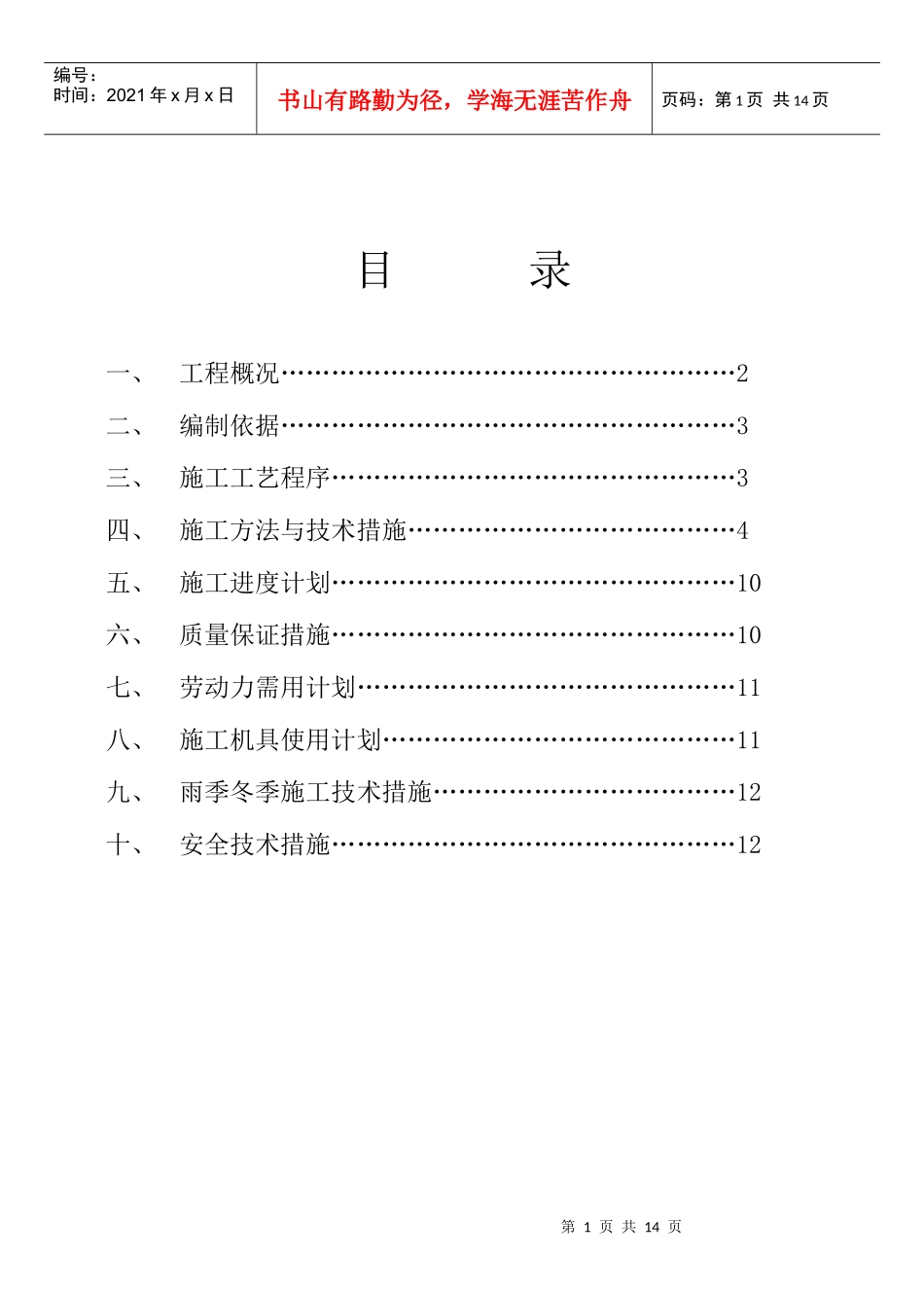

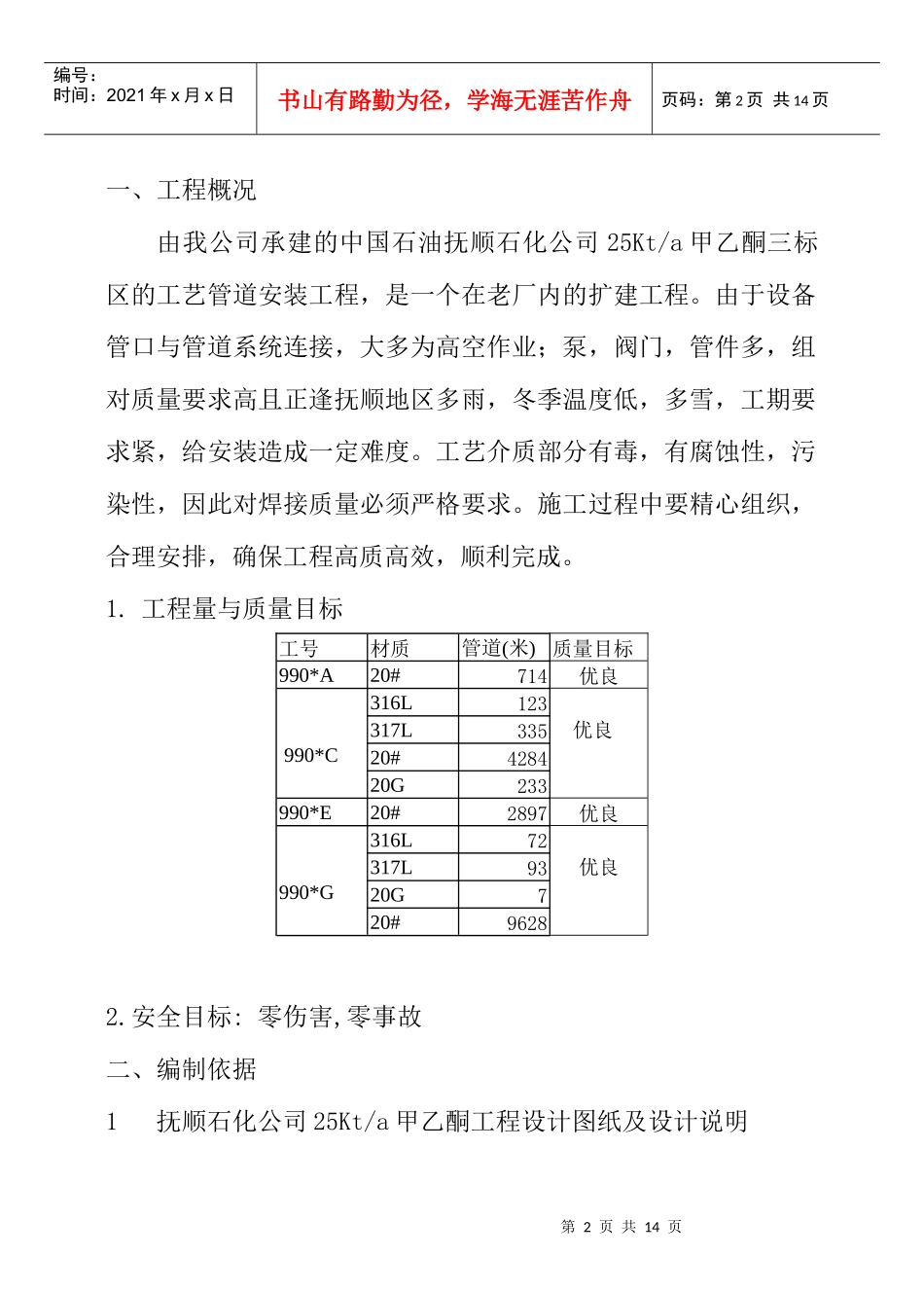

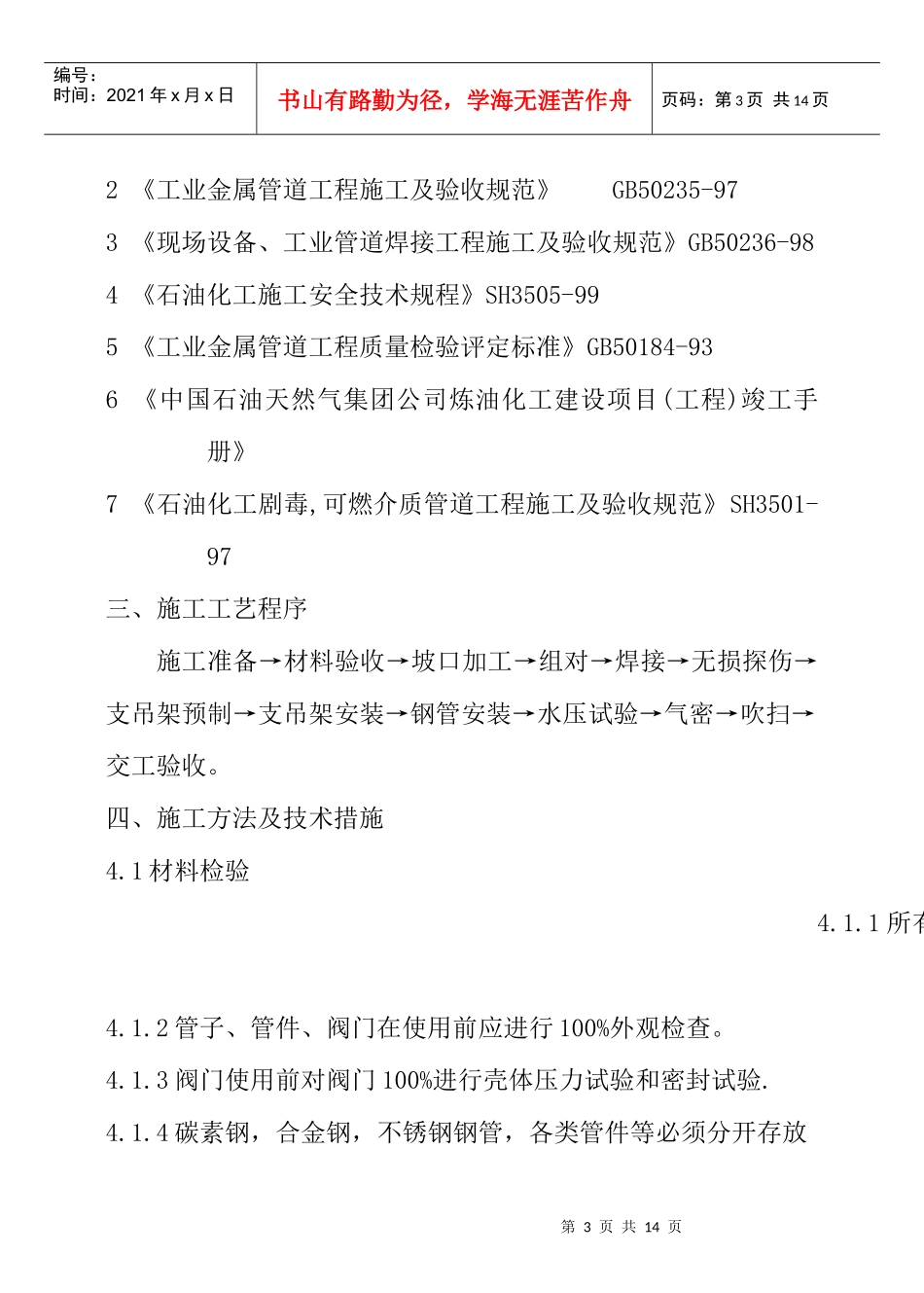

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页目录一、工程概况………………………………………………2二、编制依据………………………………………………3三、施工工艺程序…………………………………………3四、施工方法与技术措施…………………………………4五、施工进度计划…………………………………………10六、质量保证措施…………………………………………10七、劳动力需用计划………………………………………11八、施工机具使用计划……………………………………11九、雨季冬季施工技术措施………………………………12十、安全技术措施…………………………………………12第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页一、工程概况由我公司承建的中国石油抚顺石化公司25Kt/a甲乙酮三标区的工艺管道安装工程，是一个在老厂内的扩建工程。由于设备管口与管道系统连接，大多为高空作业；泵，阀门，管件多，组对质量要求高且正逢抚顺地区多雨，冬季温度低，多雪，工期要求紧，给安装造成一定难度。工艺介质部分有毒，有腐蚀性，污染性，因此对焊接质量必须严格要求。施工过程中要精心组织，合理安排，确保工程高质高效，顺利完成。1.工程量与质量目标工号材质管道(米)质量目标990*A20#714优良990*C316L123优良317L33520#428420G233990*E20#2897优良990*G316L72优良317L9320G720#96282.安全目标:零伤害,零事故二、编制依据1抚顺石化公司25Kt/a甲乙酮工程设计图纸及设计说明第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页2《工业金属管道工程施工及验收规范》GB50235-973《现场设备、工业管道焊接工程施工及验收规范》GB50236-984《石油化工施工安全技术规程》SH3505-995《工业金属管道工程质量检验评定标准》GB50184-936《中国石油天然气集团公司炼油化工建设项目(工程)竣工手册》7《石油化工剧毒,可燃介质管道工程施工及验收规范》SH3501-97三、施工工艺程序施工准备→材料验收→坡口加工→组对→焊接→无损探伤→支吊架预制→支吊架安装→钢管安装→水压试验→气密→吹扫→交工验收。四、施工方法及技术措施4.1材料检验4.1.1所有管子、管件、阀门必须具有制造厂家的合格4.1.2管子、管件、阀门在使用前应进行100%外观检查。4.1.3阀门使用前对阀门100%进行壳体压力试验和密封试验.4.1.4碳素钢，合金钢，不锈钢钢管，各类管件等必须分开存放第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页暂时不能安装的管子，应封闭管口。4.1.516B,16G管道的钢管,管件须全部进行壁厚检测,不合格的一律退货。4.1.6安全阀应按设计文件规定的开启压力进行调试。4.2管段预制（为施工方便拟铺设一个20×15m钢平台）4.2.1a.在管道预制前须按图纸及现场布置准确绘出管道空视图，确定各管件、阀门的准确位置，所有参与施工人员须熟悉相应图纸。b.管道加工前应对照图纸核对设备、管架、预留孔是否符合设计要求，对于最后封闭的管段，应考虑现场调整的余量控制下料。4.2.2管道切割a.碳素钢，镀锌管采用机械方法切割，也可采用氧乙炔切割不锈钢管采用机械或等离子切割。无论采用何种切割都必须保证尺寸正确和表面平整。b.管道切口表面平整，不得有裂纹、重皮、毛刺、凹凸、缩口、熔渣等。氧化铁、铁屑等应清除干净。4.2.3管道坡口形成及组对要求a．钢管，管件的坡口型式和尺寸应付合规范要求：第5页共14页第4页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共14页厚度（mm）坡口型式间隙（mm）钝边（mm）坡口角度3~9V0~20~265~759~260~30~355~654.2.4坡口处理与检验a.坡口成形后用手工或机械方法清理其内外表面，20mm范围内不得有油漆、毛刺、锈斑、氧化皮及其它对焊接有害的物质。b.坡口表面不得有裂纹、夹渣等缺陷。4.2.5焊条选用序号管道材质焊条焊丝120#J427H08Mn2Si220GJ427H08Mn2Si3316LE316L-16H00Cr20Ni14Mo24317LE317L-16H00Cr20Ni14Mo24.2.6焊接工艺a．管道采用...
