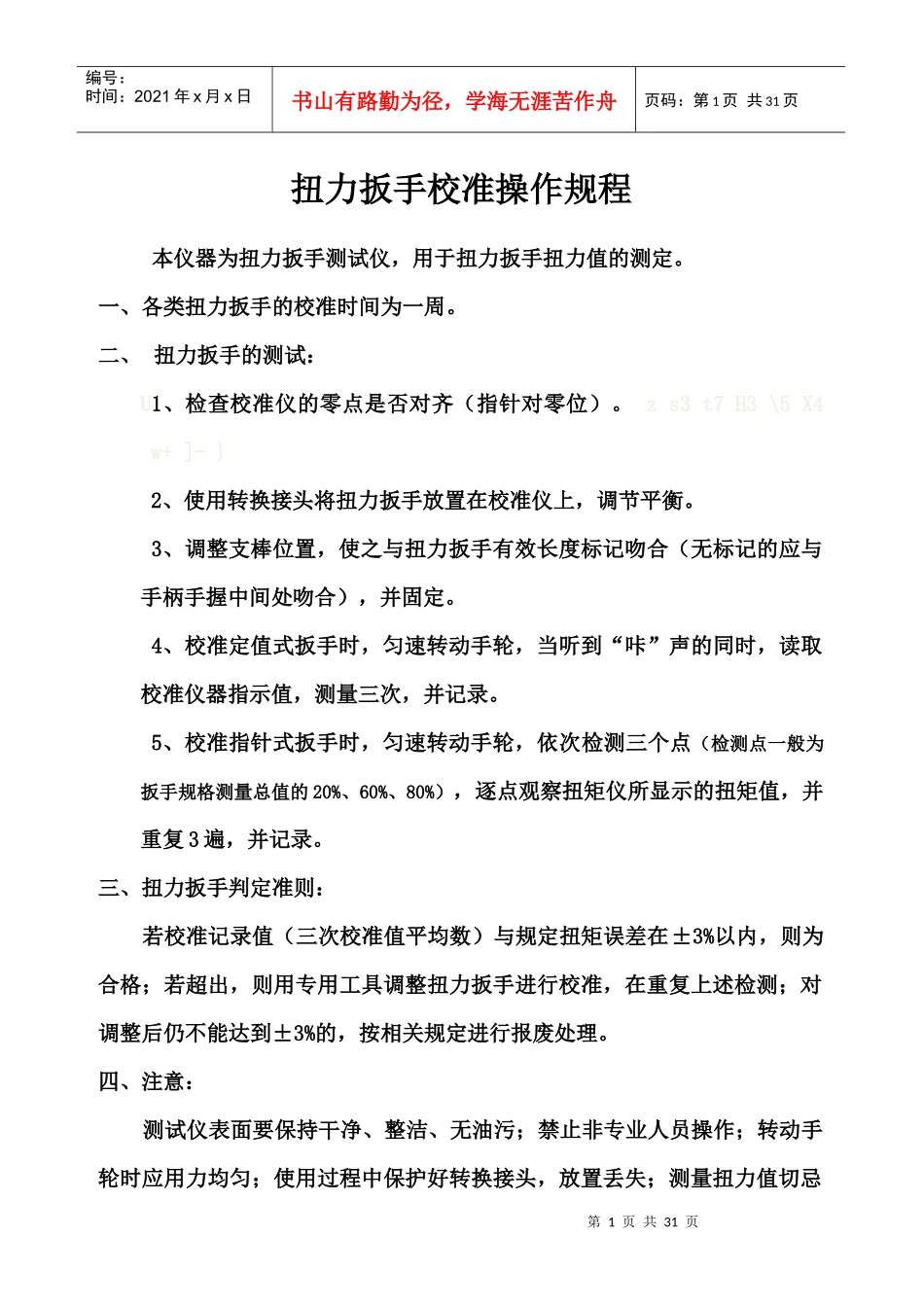

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页扭力扳手校准操作规程本仪器为扭力扳手测试仪，用于扭力扳手扭力值的测定。一、各类扭力扳手的校准时间为一周。二、扭力扳手的测试：U1、检查校准仪的零点是否对齐（指针对零位）。zs3t7H3\5X4w+]-}2、使用转换接头将扭力扳手放置在校准仪上，调节平衡。3、调整支棒位置，使之与扭力扳手有效长度标记吻合（无标记的应与手柄手握中间处吻合），并固定。4、校准定值式扳手时，匀速转动手轮，当听到“咔”声的同时，读取校准仪器指示值，测量三次，并记录。5、校准指针式扳手时，匀速转动手轮，依次检测三个点（检测点一般为扳手规格测量总值的20%、60%、80%），逐点观察扭矩仪所显示的扭矩值，并重复3遍，并记录。三、扭力扳手判定准则：若校准记录值（三次校准值平均数）与规定扭矩误差在±3%以内，则为合格；若超出，则用专用工具调整扭力扳手进行校准，在重复上述检测；对调整后仍不能达到±3%的，按相关规定进行报废处理。四、注意：测试仪表面要保持干净、整洁、无油污；禁止非专业人员操作；转动手轮时应用力均匀；使用过程中保护好转换接头，放置丢失；测量扭力值切忌第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页超出最大范围造成扳手损坏。游标卡尺的操作规程一、游标卡尺的结构和用途游标卡尺的外形结构种类较多，公司最常用的两种是三用卡尺和双面卡尺三用卡尺：1、三用卡尺：结构：刀口内量爪、外量爪、尺框、紧固螺钉、深度测量杆、游标尺、主标尺用途：可测量内、外尺寸、深度、孔距、环形壁厚、沟槽2、双面卡尺结构：刀口外量爪、外量爪、圆弧内量爪、游标尺、主标尺、紧固螺钉、微动装置用途：可测量内、外尺寸，孔距，环形壁厚，沟槽二、操作使用（一）、使用前检查（卡尺需有国家MC认证标志）1.检查相互作用：拉动尺框，游标尺和微动尺框应能共同沿主尺灵活滑动，无卡死现象，固定螺钉作用正常可靠。2.检查测量面：用干净棉丝或软布把测量面擦净，对着光线检查量爪测量面，合拢后应没有明显间隙和露光。3.检查零位：游标零刻线和主尺零刻线及游标尾刻线和主尺相应刻线应在“0”位对齐。（二）、读数方法游标卡尺的刻线原理：游标量具的读数部分由尺身与游标尺组成，其原理是利用尺身刻线间距与游标刻线间距差来进行小数读数。通常尺身刻线间距a为1mm，尺身刻线（n-1）格的宽度等于游标刻线n格的宽度，则游标的刻线间距b=（n-1）×a/n。而尺身刻线与游标刻线间距宽度差（即游标度数值）i=a-b=a/n，根据这个原理，游标沿着尺身移动，即可使尺身和游标上的某一刻线对齐，得出被测长度尺寸的整数和小数部分。1.先读整数：读游标尺0刻线左边主尺上第一条线的数值。2.再读小数：看游标尺上第几条刻线与主尺刻线对齐，对齐的刻线序数乘以游标尺分度值即得小数部分。3.将所读整数与小数相加，得出测量尺寸。4.读数时的注意事项：眼睛要垂直的看所读刻线，防止偏视造成读数误差；当没有刻线完全对齐时，应找出对的比较齐的刻线来读数。（三）、游标卡尺的正确使用1.测量小件时，左手拿零件，右手拿卡尺测量；测量大件时，两手拿卡尺，左手将主尺量爪与零件接触好，右手操作活动游框进行测量。2.测量外尺寸时，应先将量爪张开的比被测尺寸较大，测内尺寸时，应先将量爪张开的比被测尺寸较小，然后慢慢推或拉尺框，使活动量爪轻轻的接触被测表面，并读数，测量内孔时卡尺量爪应轴向接触孔壁，不可歪斜。第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页3.量爪与被测件接触后，不要用力太大，用力的大小应该是正好使两个量爪能够接触到被测表面。如用力过大，活动量爪会倾斜成一角度，造成测量不准。被测件要尽量往量爪测量面的根部放，以减小测量力的影响。4.量爪接触被测表面后，将活动量爪轻轻摆动一下，找出最小尺寸（外尺寸）或最大尺寸（内尺寸）。5.用圆弧爪测量内尺寸时，注意如上读出尺寸后应加上圆弧爪的厚度尺寸。6.使用带有微动游框的卡尺时，在量爪快与被测件接触时拧紧...
