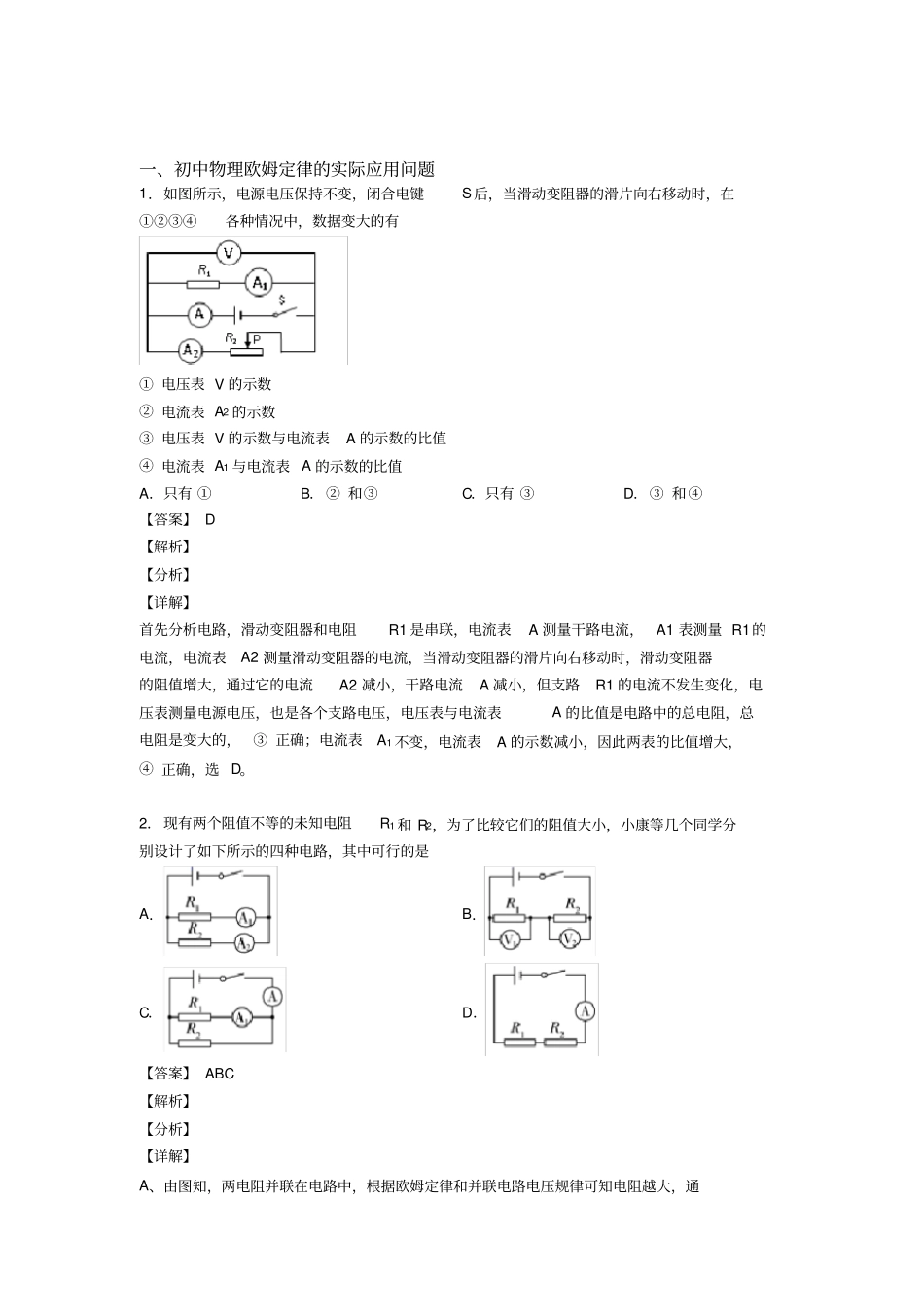

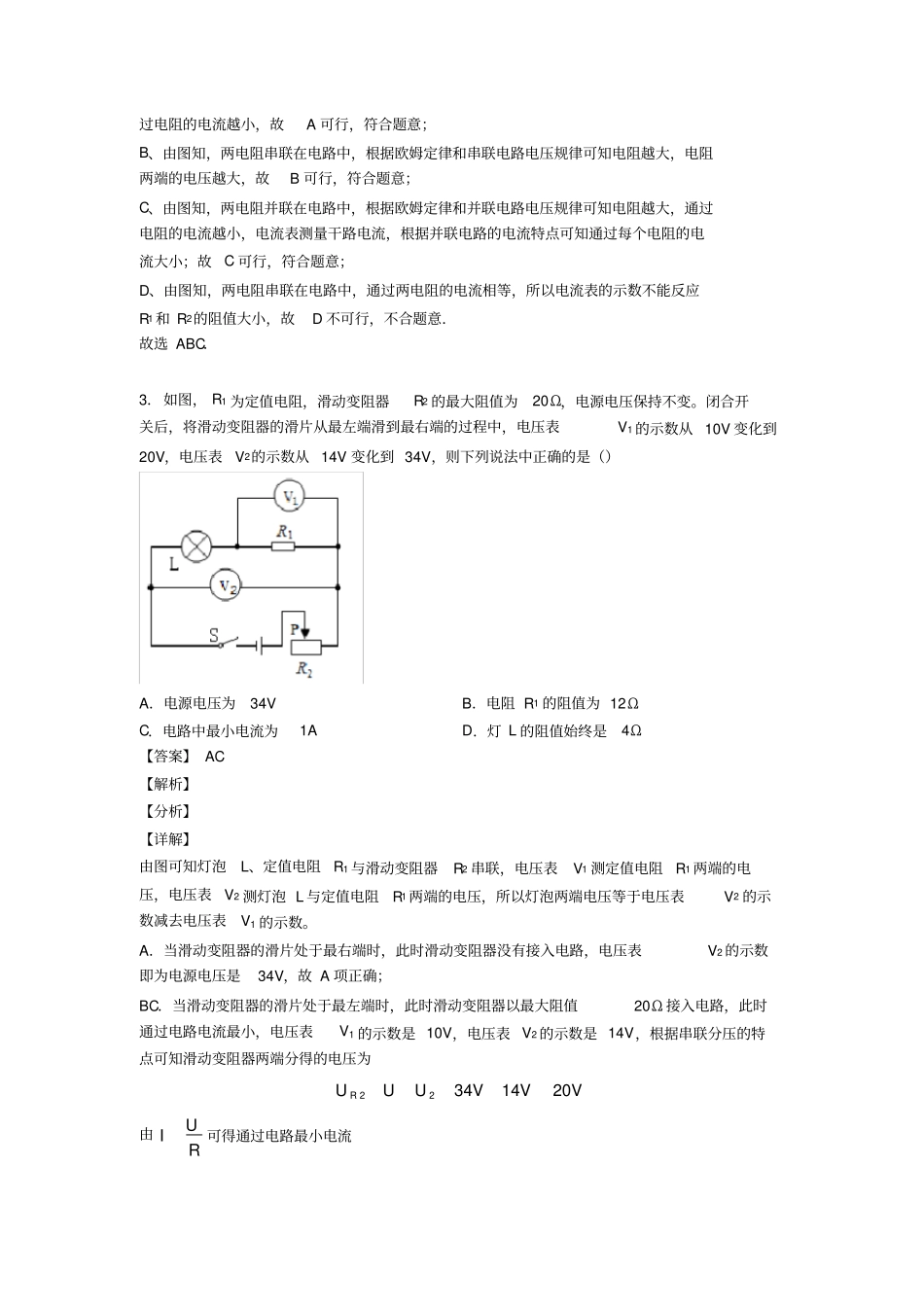

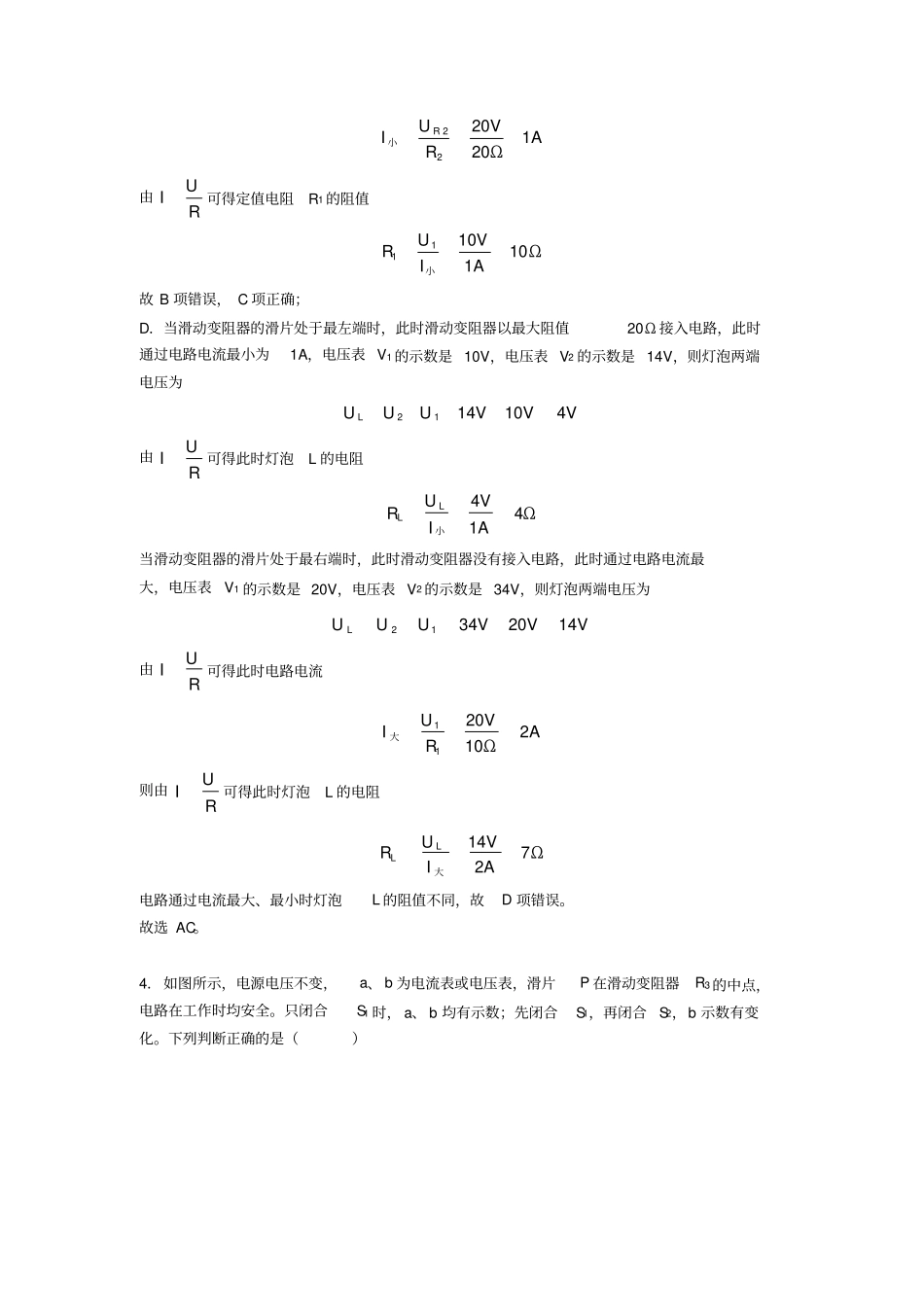

一、初中物理欧姆定律的实际应用问题1．如图所示，电源电压保持不变，闭合电键S后，当滑动变阻器的滑片向右移动时，在①②③④各种情况中，数据变大的有①电压表V的示数②电流表A2的示数③电压表V的示数与电流表A的示数的比值④电流表A1与电流表A的示数的比值A．只有①B．②和③C．只有③D．③和④【答案】D【解析】【分析】【详解】首先分析电路，滑动变阻器和电阻R1是串联，电流表A测量干路电流，A1表测量R1的电流，电流表A2测量滑动变阻器的电流，当滑动变阻器的滑片向右移动时，滑动变阻器的阻值增大，通过它的电流A2减小，干路电流A减小，但支路R1的电流不发生变化，电压表测量电源电压，也是各个支路电压，电压表与电流表A的比值是电路中的总电阻，总电阻是变大的，③正确；电流表A1不变，电流表A的示数减小，因此两表的比值增大，④正确，选D。2．现有两个阻值不等的未知电阻R1和R2，为了比较它们的阻值大小，小康等几个同学分别设计了如下所示的四种电路，其中可行的是A．B．C．D．【答案】ABC【解析】【分析】【详解】A、由图知，两电阻并联在电路中，根据欧姆定律和并联电路电压规律可知电阻越大，通过电阻的电流越小，故A可行，符合题意；B、由图知，两电阻串联在电路中，根据欧姆定律和串联电路电压规律可知电阻越大，电阻两端的电压越大，故B可行，符合题意；C、由图知，两电阻并联在电路中，根据欧姆定律和并联电路电压规律可知电阻越大，通过电阻的电流越小，电流表测量干路电流，根据并联电路的电流特点可知通过每个电阻的电流大小；故C可行，符合题意；D、由图知，两电阻串联在电路中，通过两电阻的电流相等，所以电流表的示数不能反应R1和R2的阻值大小，故D不可行，不合题意．故选ABC．3．如图，R1为定值电阻，滑动变阻器R2的最大阻值为20Ω，电源电压保持不变。闭合开关后，将滑动变阻器的滑片从最左端滑到最右端的过程中，电压表V1的示数从10V变化到20V，电压表V2的示数从14V变化到34V，则下列说法中正确的是（）A．电源电压为34VB．电阻R1的阻值为12ΩC．电路中最小电流为1AD．灯L的阻值始终是4Ω【答案】AC【解析】【分析】【详解】由图可知灯泡L、定值电阻R1与滑动变阻器R2串联，电压表V1测定值电阻R1两端的电压，电压表V2测灯泡L与定值电阻R1两端的电压，所以灯泡两端电压等于电压表V2的示数减去电压表V1的示数。A．当滑动变阻器的滑片处于最右端时，此时滑动变阻器没有接入电路，电压表V2的示数即为电源电压是34V，故A项正确；BC．当滑动变阻器的滑片处于最左端时，此时滑动变阻器以最大阻值20Ω接入电路，此时通过电路电流最小，电压表V1的示数是10V，电压表V2的示数是14V，根据串联分压的特点可知滑动变阻器两端分得的电压为R2234V14V20VUUU由UIR可得通过电路最小电流R2220V1A20ΩUIR小由UIR可得定值电阻R1的阻值1110V10Ω1AURI小故B项错误，C项正确；D．当滑动变阻器的滑片处于最左端时，此时滑动变阻器以最大阻值20Ω接入电路，此时通过电路电流最小为1A，电压表V1的示数是10V，电压表V2的示数是14V，则灯泡两端电压为L2114V10V4VUUU由UIR可得此时灯泡L的电阻LL4V4Ω1AURI小当滑动变阻器的滑片处于最右端时，此时滑动变阻器没有接入电路，此时通过电路电流最大，电压表V1的示数是20V，电压表V2的示数是34V，则灯泡两端电压为L2134V20V14VUUU由UIR可得此时电路电流1120V2A10ΩUIR大则由UIR可得此时灯泡L的电阻LL14V7Ω2AURI大电路通过电流最大、最小时灯泡L的阻值不同，故D项错误。故选AC。4．如图所示，电源电压不变，a、b为电流表或电压表，滑片P在滑动变阻器R3的中点，电路在工作时均安全。只闭合S1时，a、b均有示数；先闭合S1，再闭合S2，b示数有变化。下列判断正确的是（）A．a是电压表B．先闭合S1，再闭合S2，b示数可能变大C．只闭合S1，滑片P向右滑动，b示数的变化量大于a示数的变化量D．若将b换成另一种电表，开关均闭合，滑片P向左滑动，a示数的变化量与b示数的变化量的比值等于23RR【答案】AC【解析】【分析】【详解】A．若a是电流表，当S1闭合后，电源短路，所以a是电压表，故A正确；B．只闭合S1，电路为串联电路，三电阻串联，再闭合S2，R...
