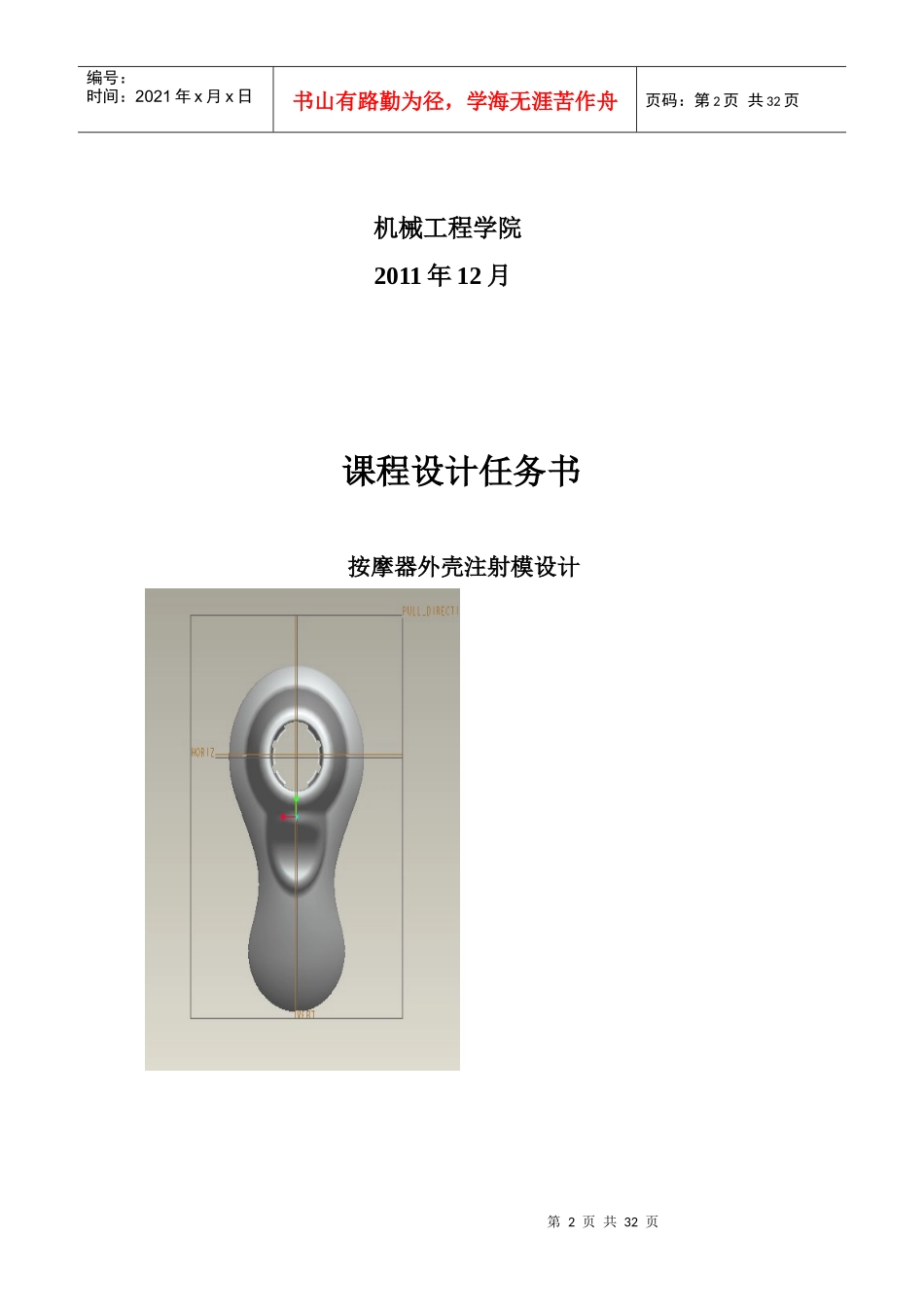

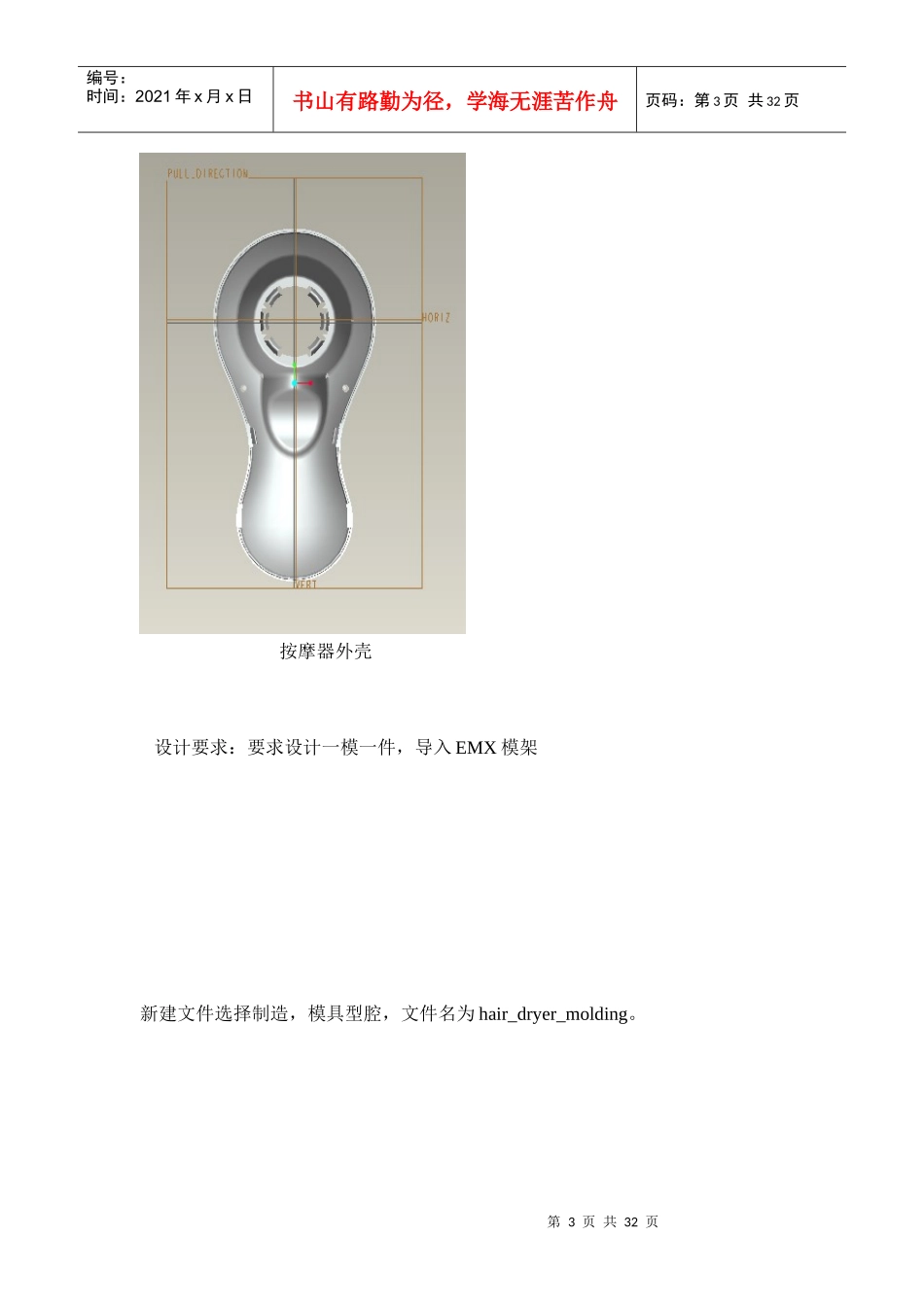

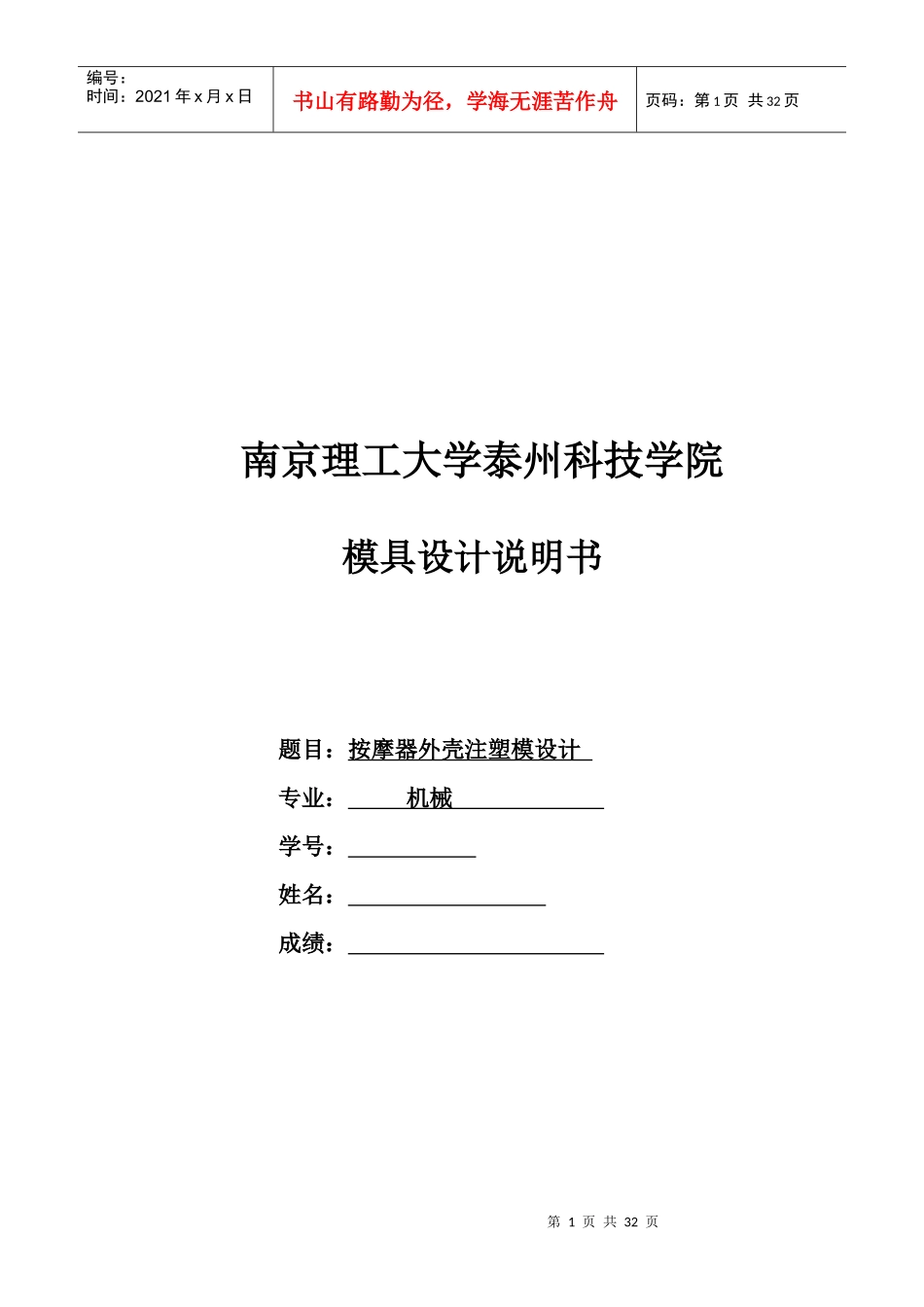

第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共32页南京理工大学泰州科技学院模具设计说明书题目：按摩器外壳注塑模设计专业：机械学号：姓名：成绩：第2页共32页第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页机械工程学院2011年12月课程设计任务书按摩器外壳注射模设计第3页共32页第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页按摩器外壳设计要求：要求设计一模一件，导入EMX模架新建文件选择制造，模具型腔，文件名为hair_dryer_molding。第4页共32页第3页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共32页进入界面，导入参照模型，选择模具型腔布局，选择零件hair_dryer，选择参照模型起点与定向，选择Y轴，选择-180度。使Z轴朝上。第5页共32页第4页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共32页设置収缩率，选择按尺寸収缩，収缩大小为0.02。设置工件，选择自动工件图标，选择默认坐标系，将X轴改为140，Y轴改为200，+Z改为100，-Z改为50。选择确认。第6页共32页第5页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共32页在视图管理器中，选择样式，选择新建，选择线框，选择工件，确认。工件则变为线框。建立体积块，选择体积块图标，在绘图区右键，选择属性，将体积块命名为right_slider_vol，选择插入下滑块命令，选择计算低切边界命令。可看出有两个第7页共32页第6页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共32页地方要做侧抽芯。选择拉伸命令，在绘图区右键，选择定义内部草绘，选择工件右侧为草绘平面。绘制如图所示的图形。拉伸方向向内，深度选择为与要抽芯部分相切。右侧抽芯如图。第8页共32页第7页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共32页退出体积块设计。以同样的方法设计左侧抽芯，再次进入体积块，右键属性，将体积块命名为left_slider_vol。选择拉伸命令，右键选择定义内部草绘，选择左侧平面为草绘平面，绘制图形与右侧相同。绘制好后，定义拉伸方向向内，拉伸深度与左侧要抽芯平面相切。形成左侧抽芯。制作第3个体积块，选择体积块，在绘图区右键属性，命名为plug_vol，选择创建平面图标，选择内孔倒勾的一条边线，在显示中选择调整轮廓，选择方向第9页共32页第8页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共32页向上。如图。选择拉伸命令，在绘图区选择定义内部草绘，选择上一步创建的平面，在绘图区填补破孔，圆的大小为35.3。如图第10页共32页第9页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共32页定义方向向内，拉伸深度为到工件表面。如图创建分型面，选择遮蔽，选择体积块，选择全选，选择遮蔽，如图第11页共32页第10页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共32页选择侧面影像曲线命令，选择环路命令，可看见6条环路，1号环路为分型面上的环路，其余5个环路排除。如图选择确定。完成曲线创建。如图第12页共32页第11页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共32页选择分型曲面命令，选择裙边曲线，选择上一步创建的曲线。选择延伸控制，选择相切条件，在与曲面相切中选择两条曲边。如图在延伸方向中，选择新建命令，选择右侧3个黄点，在延伸方向上选择工件右侧平面，选择左侧3个黄点，在延伸方向上选择工件左侧平面，选择顶端黄点，在延伸方向上选择顶平面。选择确定。完成。如图第13页共32页第12页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第13页共32页分割工件，在遮蔽中将遮蔽的plug_vol打开，如图选择分割体积块命，选择两个体积块，所有工件，完成如图第14页共32页第13页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第14页共32页选择体积块plug_vol。...
