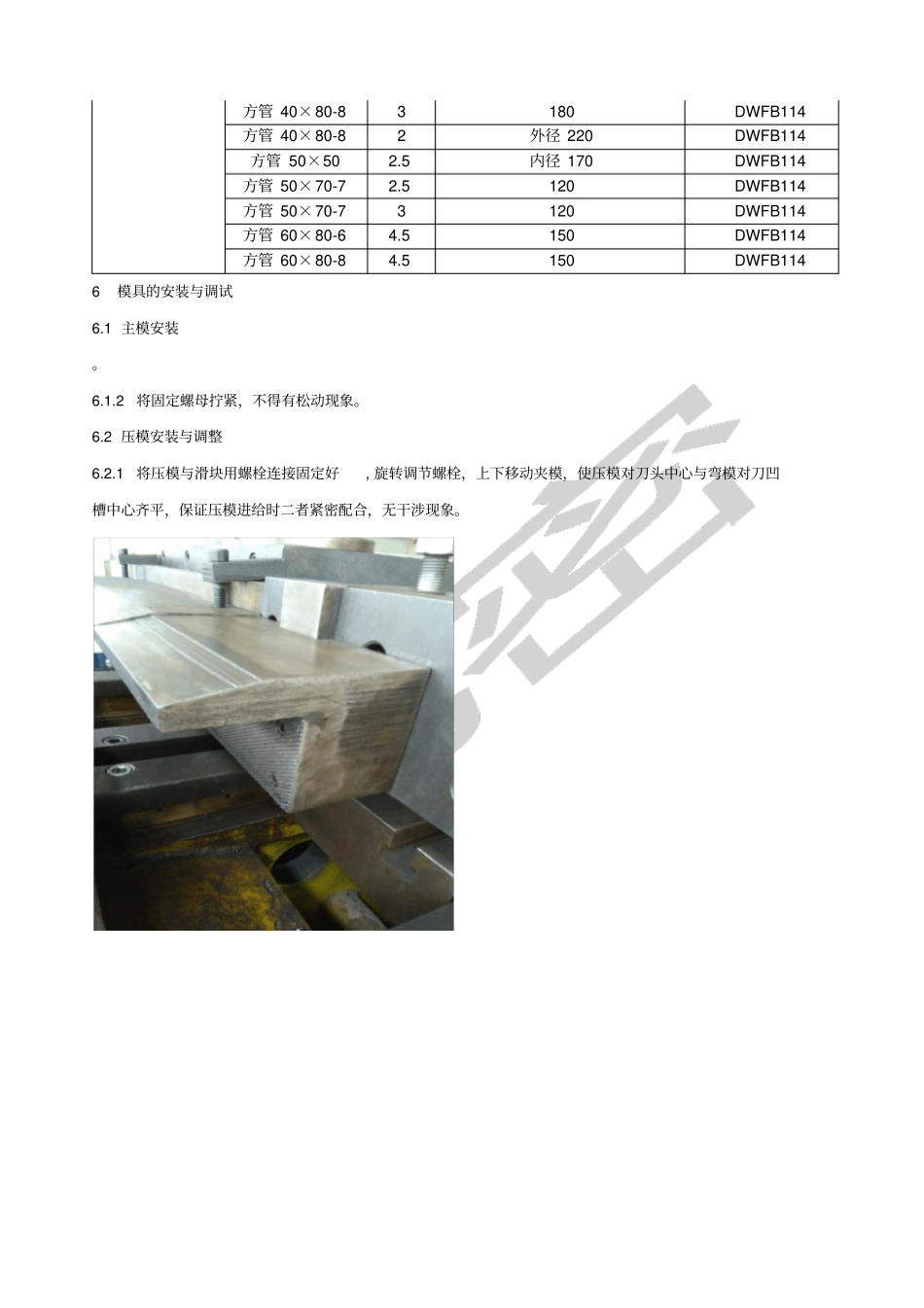

山东五征集团农业装备事业部管理文件SC-NZ290300-2015004版/次:A/0弯管工艺守则2015-9-24发布2015-9-25实施农业装备事业部技术部发布前言本规定是山东五征集团农业装备事业部结构件车间弯管设备使用支持性文件，目的是规范农业装备事业部结构件车间（以下简称结构件车间）弯管设备的正确使用和日常管理，使之制度化。通过实施，保证作业质量，提高员工的工作效率，保障良好的工作秩序。本程序依据GB/T28763-2012给出的规则起草。本程序由山东五征集团有限公司农业装备事业部技术部提出。本程序由山东五征集团有限公司农业装备事业部技术部归口。本程序由山东五征集团农业装备事业部技术部负责组织起草。本程序主要起草人：审核：会签：批准：弯管工艺守则1范围1.1本程序适用于金属管材在冷态下弯曲的缠绕式数控弯管机。1.2本程序适用于农装结构件车间DW63与DW114型号单头液压弯管机。2规范性引用文件下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新程序适用于本文件。GB/T28763-2012数控弯管机3术语和定义数控弯管机至少应有主轴回转、卡头直线运动及卡头旋转的三轴运动，并用数控系统控制的弯管机。4弯管机参数4.1弯管机主参数是弯管最大外径。4.2弯管机的主参数和基本参数应符合下表规定参数名称参数值最大弯管外径/mm101625384260637689114159168219273最大弯管壁厚/mm1.21.234455568121216204.3弯管机的弯管外径范围为：当弯管最大外径小于114mm时，为0.3至1倍的弯管最大半径；当弯管最大外径大于或等于114mm时，为0.4至1倍的弯管最大半径。4.4结构件车间弯管机弯管参数:弯管机型号弯管外径mm弯管壁厚mm弯曲半径mmDWFB6319至63≤550至250DWFB11448至114≤8100至7505结构件车间现有的弯管模具材料类型材料规格mm壁厚mm弯曲半径（默认为中径）mm对应设备圆管φ16258DWFB63φ25250DWFB63φ252150DWFB63φ333101.5DWFB63Φ35460DWFB63Φ423100DWFB63Φ483.5130DWFB63Φ506100DWFB114Φ605150DWFB63Φ605200DWFB63Φ60.52150DWFB114方管方管30×302外径220DWFB114方管40×80-82.5100DWFB114方管40×80-83180DWFB114方管40×80-82外径220DWFB114方管50×502.5内径170DWFB114方管50×70-72.5120DWFB114方管50×70-73120DWFB114方管60×80-64.5150DWFB114方管60×80-84.5150DWFB1146模具的安装与调试6.1主模安装。6.1.2将固定螺母拧紧，不得有松动现象。6.2压模安装与调整6.2.1将压模与滑块用螺栓连接固定好,旋转调节螺栓，上下移动夹模，使压模对刀头中心与弯模对刀凹槽中心齐平，保证压模进给时二者紧密配合，无干涉现象。6.2.2松开压模滑块固定螺母，使用扳手松开滑块调节螺栓。6.2.3将一段长约300mm试模料放进轮模弯管槽内，控制压模向前将管件夹紧、不得有松动现象，用扳手拧紧压模滑块调节螺栓。控制压模向后退出，用扳手再拧紧压模滑块调节螺栓1/2圈，拧紧压模滑块固定螺母。6.3夹模安装与调整6.3.1将夹模与滑块用螺栓连接固定好,旋转调节螺栓，上下移动夹模，使夹模与主夹模高度一致。6.3.2松开夹模滑块固定螺母，使用扳手松开滑块调节螺栓。6.3.3将一段长约300mm试模料放进轮模弯管槽内，用扳手拧紧夹模滑块调节螺栓，夹紧管件，不得有松动现象。移走试模管件，用扳手再拧紧夹模滑块调节螺栓1/3圈，拧紧夹模滑块固定螺母。6.4芯棒安装与调整6.4.1将芯棒的螺纹孔与芯棒拉杆螺栓连接，拧紧后调整芯棒拉杆后座，使芯棒上的弧面与平面的切点位置水平方向上不能越过弯模中心线。7弯管计算及下料7.190°弯管的计算对于冷煨弯管，取R=(4～6)D；如图1-3所示，管道弯曲后，其弯曲段的外弧、内弧不是原来的直管实际长度，而只有弯管中心线的长度在弯曲前后不变，其展开长度等于原直管段长度。现设弯曲段起止端点分别为a、b，当弯曲角为90°时，管子弯曲段的长度正好是以r为半径所画圆的周长的1／4，其弧长用弯曲半径来表示，即为弧长RRab57.142由式(1-3)可知，90°弯管弯曲段的展开长度为弯曲半径的1．57倍。图1-390°弯臂7.2任意弯管的计算任意弯管是指任意弯曲角度和任意弯曲半径的弯管。这种弯管弯曲部分...
