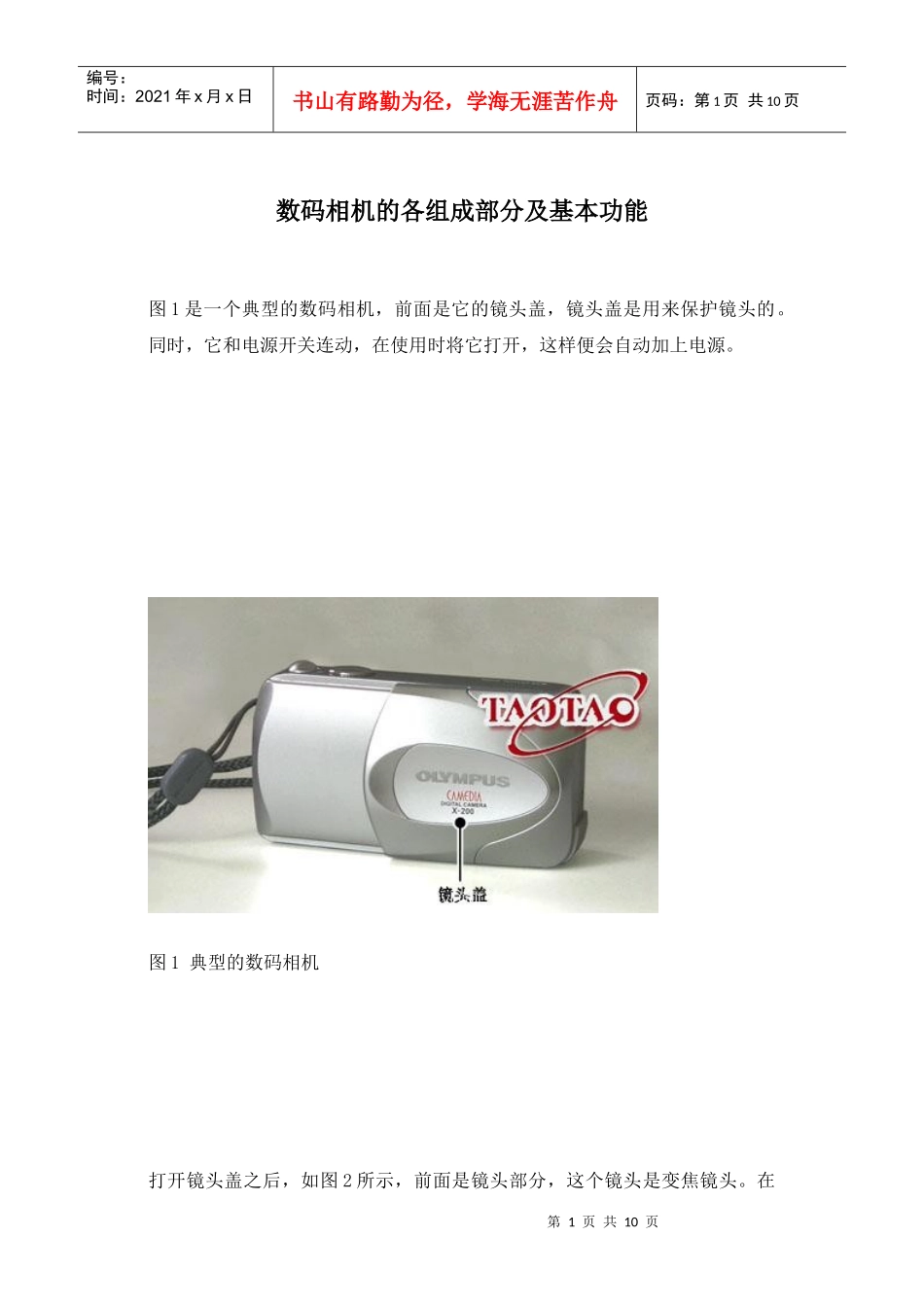

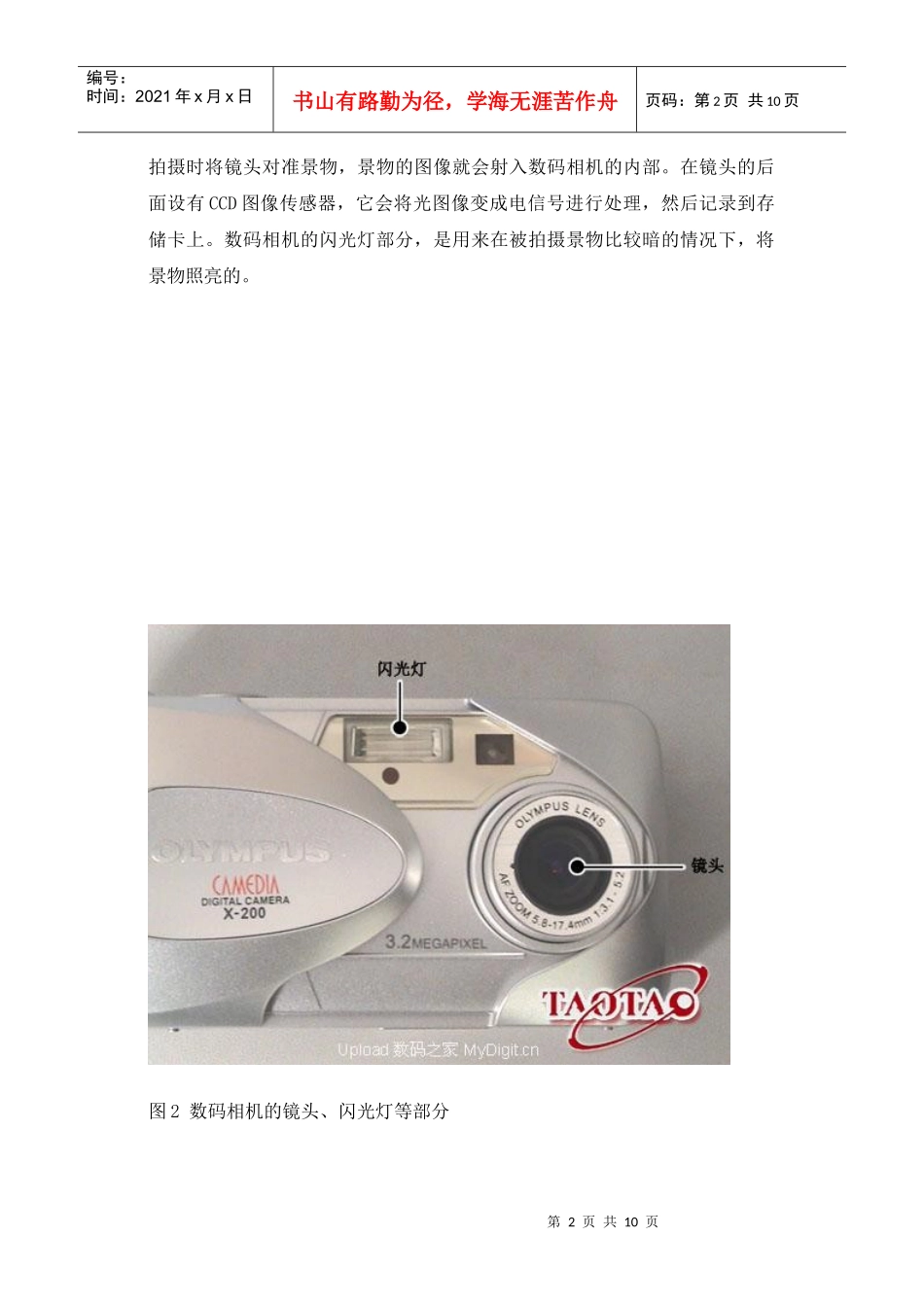

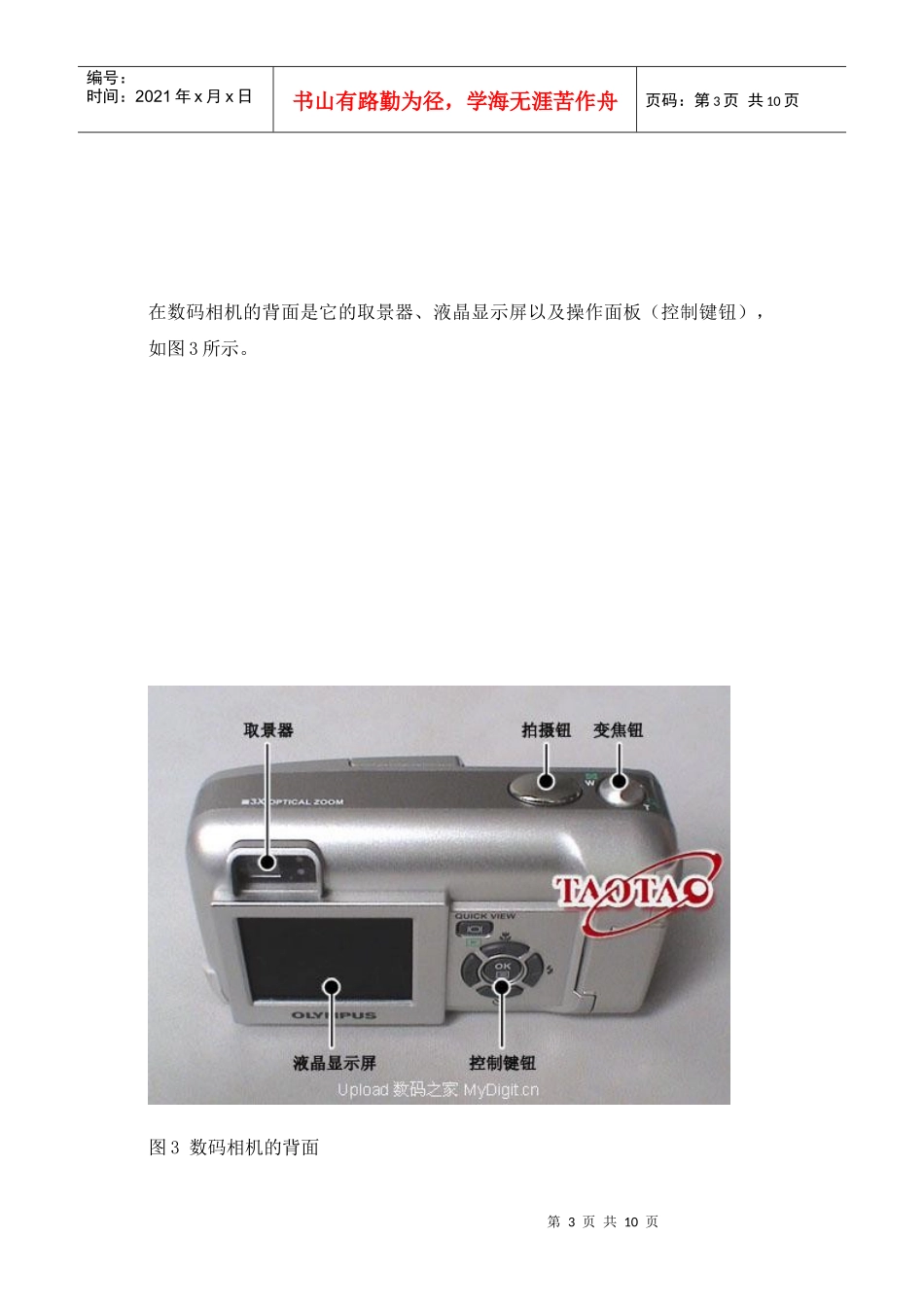

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页数码相机的各组成部分及基本功能图1是一个典型的数码相机，前面是它的镜头盖，镜头盖是用来保护镜头的。同时，它和电源开关连动，在使用时将它打开，这样便会自动加上电源。图1典型的数码相机打开镜头盖之后，如图2所示，前面是镜头部分，这个镜头是变焦镜头。在第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页拍摄时将镜头对准景物，景物的图像就会射入数码相机的内部。在镜头的后面设有CCD图像传感器，它会将光图像变成电信号进行处理，然后记录到存储卡上。数码相机的闪光灯部分，是用来在被拍摄景物比较暗的情况下，将景物照亮的。图2数码相机的镜头、闪光灯等部分第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页在数码相机的背面是它的取景器、液晶显示屏以及操作面板（控制键钮），如图3所示。图3数码相机的背面第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页在拍摄时，通过取景器来观察和取景，以便得到比较好的画面，同时，在液晶显示屏上可以显示出要拍摄的画面。通过对液晶显示屏的观察，可以了解所要拍摄的景物目标，由于液晶显示屏耗电量比较大，因此为了省电可以关闭液晶显示屏，直接用取景器来观察所要拍摄的目标。选定目标之后，就可以通过位于相机上方的变焦钮，来对所拍摄的景物进行放大和缩小，以便取得合适的镜头。在变焦钮旁边的是拍摄钮，拍摄钮是在选取好景物以及调整好镜头之后，按一下就可以拍摄出一幅照片。在数码相机的侧面，如图4所示，上面是数据接口，它可以直接将数码信号送到计算机里面进行处理。在数据接口的下方是存储卡装入插口，装入存储卡之后，就可以将数码照片存储到存储卡上，取出存储卡，就可以进行交换或者是输出数据。第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页图4数码相机的数据接口、存储卡插口以及电池仓位于存储卡装入插口旁边的是电池仓，如果外出使用时，直接将电池装入这个仓中，然后将电池仓锁紧即可。注意，要使用性能良好的电池，因为数码第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页相机的耗电比较大。在数码相机的另一侧有两个插口，如图5所示，黄色的是视频输出插口，另一个是直流电源的输入插口。此数码相机可以使用电池，也可以直接使用直流适配器。图5数码相机的视频输出插口以及直流电源输入插口第7页共10页第6页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共10页数码相机的内部结构示意图，如图6所示，通过内部结构可以了解数码相机的构成。在最前方的是数码相机的前面板，前面板上有一个镜头罩，这个镜头罩是用来保护镜头的。在前面板的后面就是数码相机的支架以及电池仓。第8页共10页第7页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共10页图6数码相机的内部结构示意图位于镜头罩里面的，就是数码相机的镜头，它具有变焦功能，可以对被拍摄的景物进行放大和缩小，所以又称变焦镜头。变焦是由电机驱动的，同时，它还具有自动聚焦的功能，自动聚焦也是由电机驱动的。在镜头里面有两个电机，分别控制镜头的变焦和聚焦。与镜头在一条轴线上的是CCD图像传感器。当景物通过镜头以后，将图像照射到CCD图像传感器的感光面上，就会形成一小幅的光学图像画面。CCD图像传感器是一个集成电路，它通过同步驱动信号，将光图像变成电信号，再经过输出电路输出到信号处理电路中。信号处理电路主要是由数字图像信号处理电路构成的，其中数字图像处理电路又由许多的集成电路组成。这台数码相机除了可以拍摄静止画面之外，还可以拍摄动态的画面，因为它还具有视频输出电路。在主电路板上还有一个存储器，数码相机先将处理好的数字图像存储到存储器里，然后再送到存储媒体（存储卡）上。相机里有一个媒体槽，在拍摄...
