改性MC尼龙材料说明VIP免费

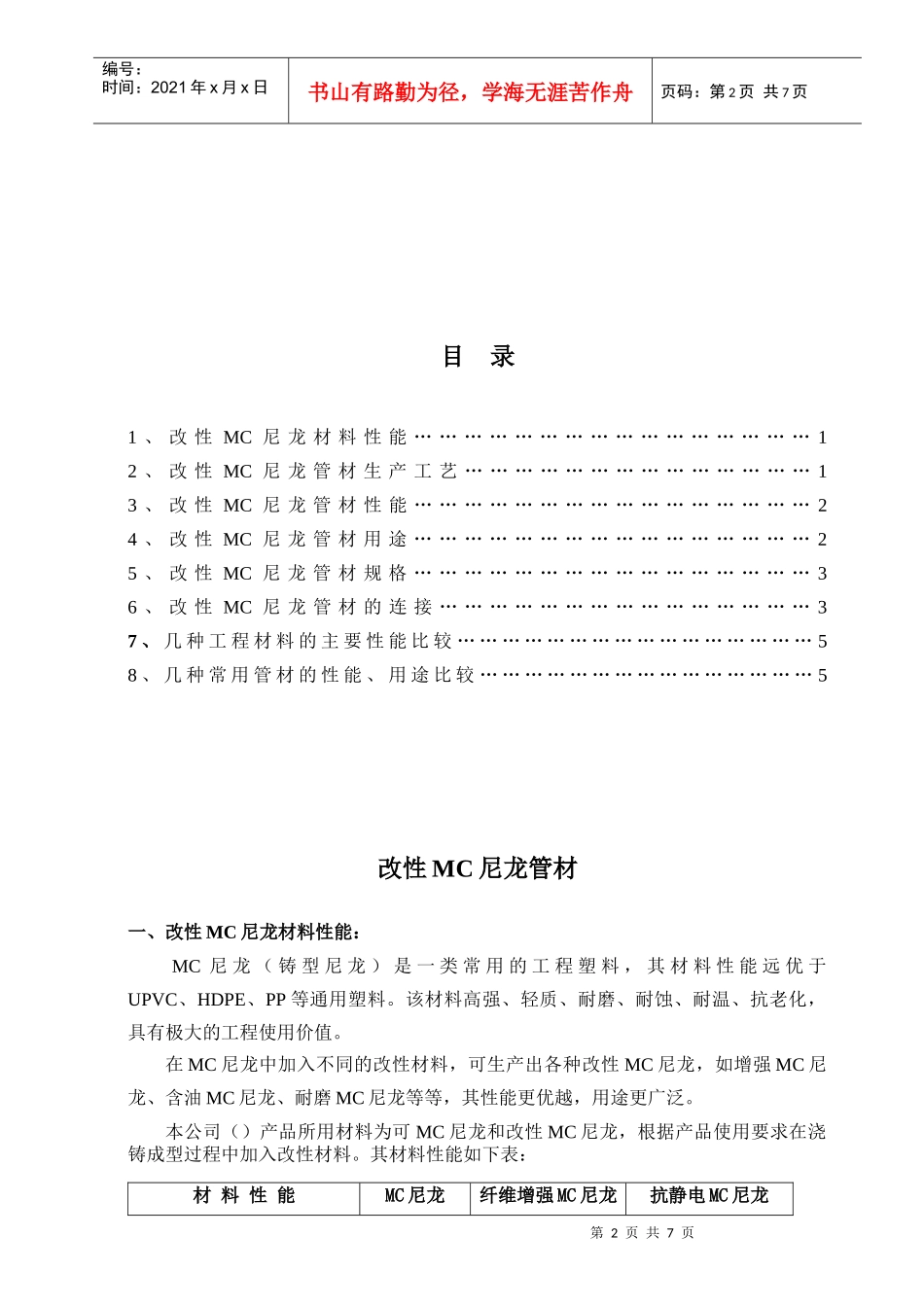

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页产品说明书（改性MC尼龙管材）合肥华宇橡塑设备有限公司网址：电话：0551—3445628E-mail：第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页目录1、改性MC尼龙材料性能…………………………………………12、改性MC尼龙管材生产工艺……………………………………13、改性MC尼龙管材性能…………………………………………24、改性MC尼龙管材用途…………………………………………25、改性MC尼龙管材规格…………………………………………36、改性MC尼龙管材的连接………………………………………37、几种工程材料的主要性能比较…………………………………………58、几种常用管材的性能、用途比较………………………………………5改性MC尼龙管材一、改性MC尼龙材料性能：MC尼龙（铸型尼龙）是一类常用的工程塑料，其材料性能远优于UPVC、HDPE、PP等通用塑料。该材料高强、轻质、耐磨、耐蚀、耐温、抗老化，具有极大的工程使用价值。在MC尼龙中加入不同的改性材料，可生产出各种改性MC尼龙，如增强MC尼龙、含油MC尼龙、耐磨MC尼龙等等，其性能更优越，用途更广泛。本公司（）产品所用材料为可MC尼龙和改性MC尼龙，根据产品使用要求在浇铸成型过程中加入改性材料。其材料性能如下表：材料性能MC尼龙纤维增强MC尼龙抗静电MC尼龙第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页物理性能密度（g/cm3）1.151.20～1.401.2～1.8长期吸水率（%）0.1～0.60.04～0.080.4～0.7摩擦系数0.10～0.350.10～0.350.10～0.35热性能熔点（℃）235～250235～250235～250热变形温度（℃）180～200204～218215～230线膨胀系数(10-5/℃)5～82.5～75～8燃烧性(cm/min)自熄自熄～不燃自熄～不燃力学性能拉伸强度(MPa)70～90120～18070～90压缩强度(MPa)90～110100～12090～110弯曲强度(MPa)110～120120～150110～120弹性模量(GPa)3.5～4.03.5～12.63.5～8.8断裂伸长率(%)308～305～10冲击韧性(简支梁、无缺口)KJ/m2不断不断40～100电性能表面电阻率(106Ω)9.3×1080.9～900体积电阻率(1013Ω.m)3.0击穿电压(KV/mm)15.0～23.6化学性能抗老化性改性PA抗老化性能良好，野外使用寿命可达50年。耐酸性在一般室温调件下﹐其可耐7%之盐酸﹐20%之硫酸﹐10%之硝酸耐盐性耐大多数盐介质，能被氯化钙等少部分盐介质破坏。耐碱性能耐各种碱。耐油性对各种动、植物油和矿物油类，有好的稳定性耐溶剂性不受醇、酯碳氧化合物、卤化碳氢化合物、酮等影响；在高温下，溶解于乙二醇、冰醋酸、丙二醇等；1.5一戊二醇、能溶于高极性物质如苯酚、甲酚中二、改性铸型尼龙管材生产工艺：2.1MC尼龙管材、抗静电MC尼龙管材生产工艺：生产工艺：离心铸造、反应成型。将活化、改性后的尼龙单体浇铸入高速旋转的模具内，在离心力作用下，原料贴附于模具内壁，发生化学反应，由液体变为固体，形成产品。利用该工艺所生产的管材，组织致密，无气孔、夹杂；表面光滑；壁厚均匀。2.2纤维增强MC尼龙管材（FMC管材）生产工艺：FMC管材的生产工艺有两种：1）离心铸造、反应成型：将高强长纤维预处理后置于模具内，之后，将活化、改性后的尼龙单体浇铸入高速旋转的模具内，在离心力作用下，原料贴附于模具内壁，同时将长纤维包容起来。尼龙单体发生化学反应，由液体变为固体，形成产品。2）二次复合：在薄壁PA管材外面缠绕高强长纤维，纤维表面凃覆树脂，树脂固化后即形成一增强层。FMC管材，组织致密，无气孔、夹杂；表面光滑；壁厚均匀。第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页三、改性MC尼龙管材性能：高强：工作压力0.6～4.0Mpa；最大工作压力远高于现有塑料管材；轻质：重量仅为钢管的1/7，水中重量仅为钢管的1/48；耐磨：同等工况，耐磨损能力为钢材的3～4倍；耐温:工作温度为－40℃～120℃，低温下不冷脆；耐蚀：耐强碱、弱酸和大多数盐介质腐蚀；大口径：产品直径160～1000mm；低摩阻：同等工况下，管道...
