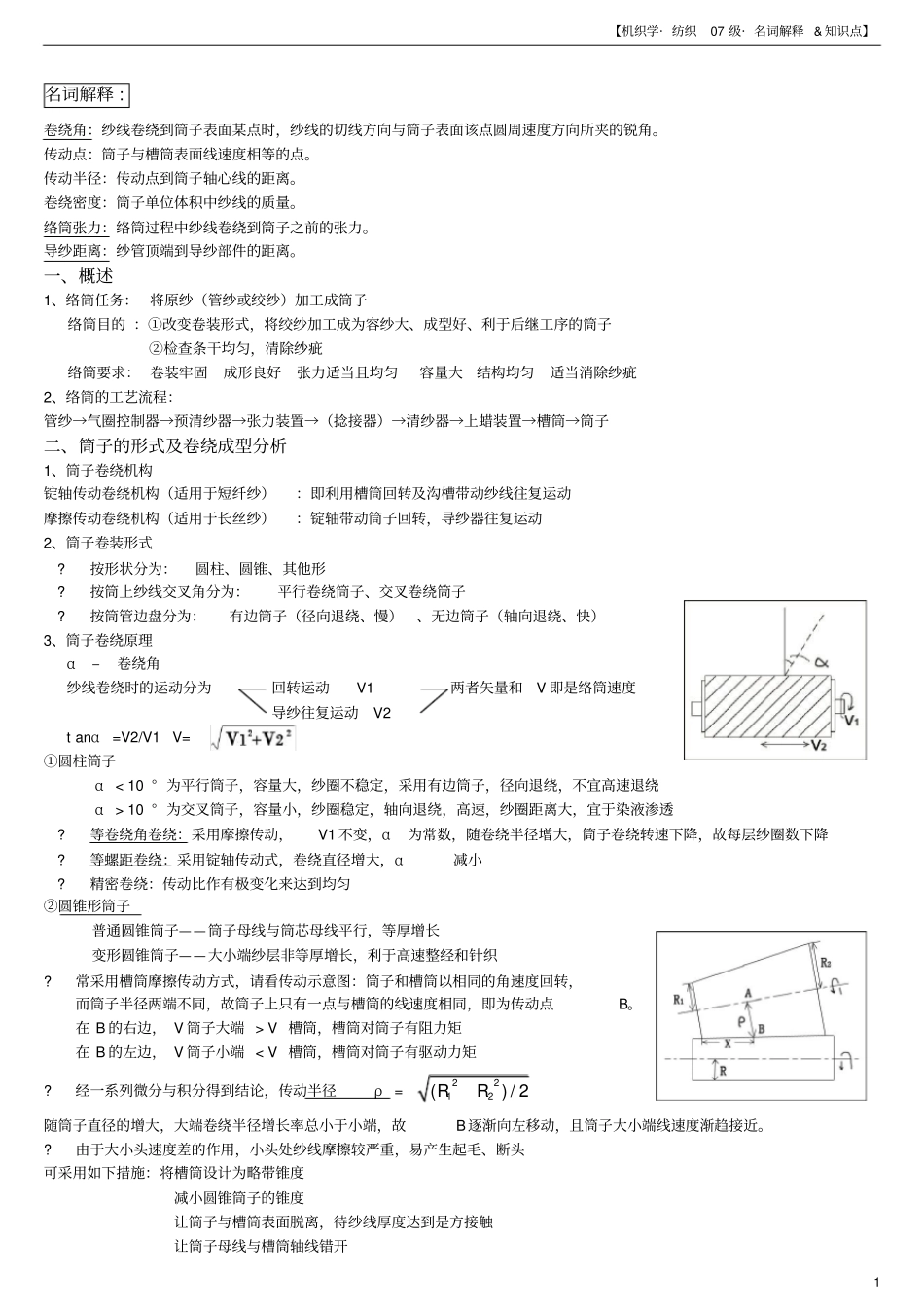

【机织学·纺织07级·名词解释&知识点】1名词解释:卷绕角:纱线卷绕到筒子表面某点时,纱线的切线方向与筒子表面该点圆周速度方向所夹的锐角。传动点:筒子与槽筒表面线速度相等的点。传动半径:传动点到筒子轴心线的距离。卷绕密度:筒子单位体积中纱线的质量。络筒张力:络筒过程中纱线卷绕到筒子之前的张力。导纱距离:纱管顶端到导纱部件的距离。一、概述1、络筒任务:将原纱(管纱或绞纱)加工成筒子络筒目的:①改变卷装形式,将绞纱加工成为容纱大、成型好、利于后继工序的筒子②检查条干均匀,清除纱疵络筒要求:卷装牢固成形良好张力适当且均匀容量大结构均匀适当消除纱疵2、络筒的工艺流程:管纱→气圈控制器→预清纱器→张力装置→(捻接器)→清纱器→上蜡装置→槽筒→筒子二、筒子的形式及卷绕成型分析1、筒子卷绕机构锭轴传动卷绕机构(适用于短纤纱):即利用槽筒回转及沟槽带动纱线往复运动摩擦传动卷绕机构(适用于长丝纱):锭轴带动筒子回转,导纱器往复运动2、筒子卷装形式?按形状分为:圆柱、圆锥、其他形?按筒上纱线交叉角分为:平行卷绕筒子、交叉卷绕筒子?按筒管边盘分为:有边筒子(径向退绕、慢)、无边筒子(轴向退绕、快)3、筒子卷绕原理α–卷绕角纱线卷绕时的运动分为回转运动V1两者矢量和V即是络筒速度导纱往复运动V2tanα=V2/V1V=①圆柱筒子α<10°为平行筒子,容量大,纱圈不稳定,采用有边筒子,径向退绕,不宜高速退绕α>10°为交叉筒子,容量小,纱圈稳定,轴向退绕,高速,纱圈距离大,宜于染液渗透?等卷绕角卷绕:采用摩擦传动,V1不变,α为常数,随卷绕半径增大,筒子卷绕转速下降,故每层纱圈数下降?等螺距卷绕:采用锭轴传动式,卷绕直径增大,α减小?精密卷绕:传动比作有极变化来达到均匀②圆锥形筒子普通圆锥筒子——筒子母线与筒芯母线平行,等厚增长变形圆锥筒子——大小端纱层非等厚增长,利于高速整经和针织?常采用槽筒摩擦传动方式,请看传动示意图:筒子和槽筒以相同的角速度回转,而筒子半径两端不同,故筒子上只有一点与槽筒的线速度相同,即为传动点B。在B的右边,V筒子大端>V槽筒,槽筒对筒子有阻力矩在B的左边,V筒子小端
