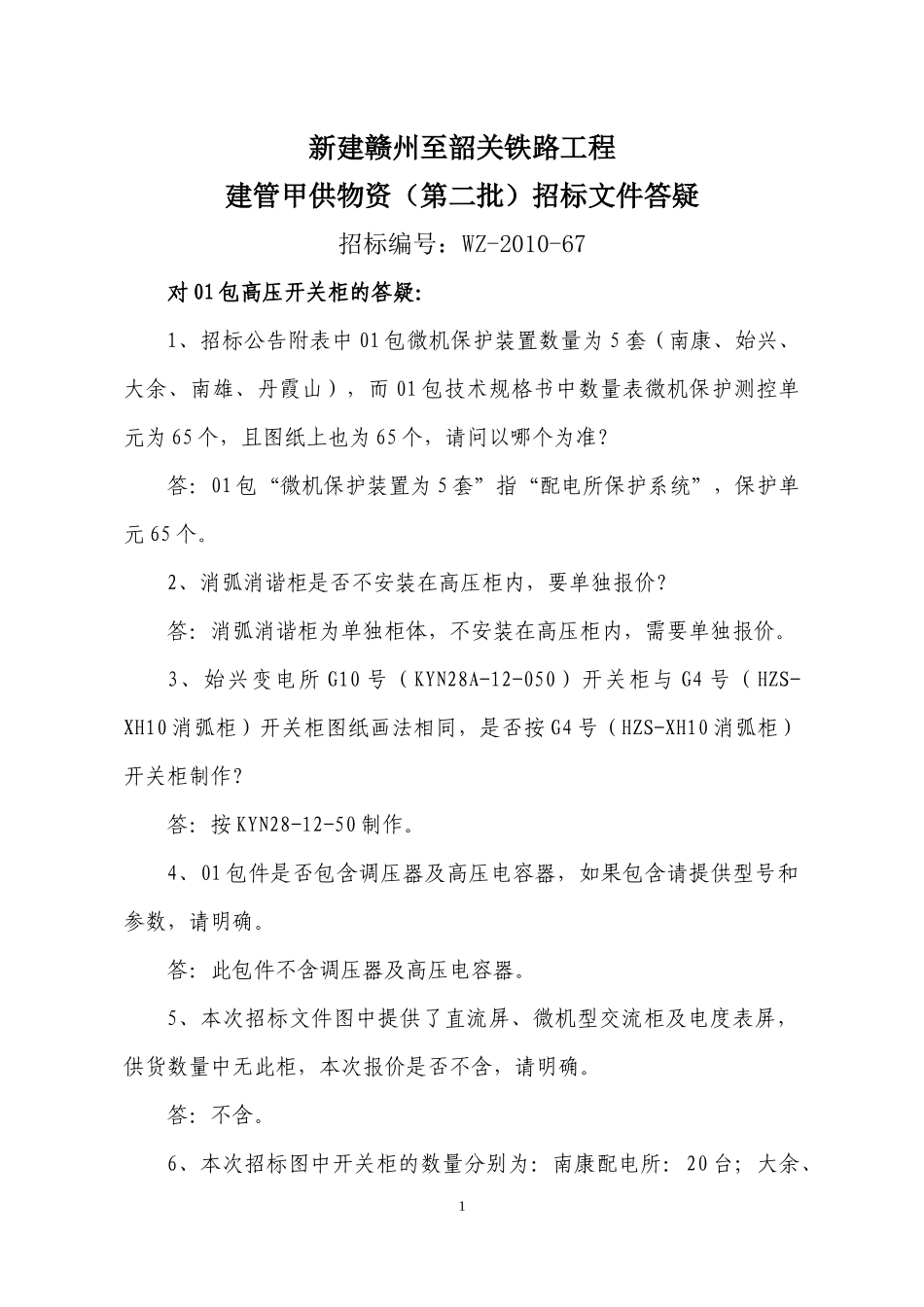

新建赣州至韶关铁路工程建管甲供物资（第二批）招标文件答疑招标编号：WZ-2010-67对01包高压开关柜的答疑：1、招标公告附表中01包微机保护装置数量为5套（南康、始兴、大余、南雄、丹霞山），而01包技术规格书中数量表微机保护测控单元为65个，且图纸上也为65个，请问以哪个为准？答：01包“微机保护装置为5套”指“配电所保护系统”，保护单元65个。2、消弧消谐柜是否不安装在高压柜内，要单独报价？答：消弧消谐柜为单独柜体，不安装在高压柜内，需要单独报价。3、始兴变电所G10号（KYN28A-12-050）开关柜与G4号（HZS-XH10消弧柜）开关柜图纸画法相同，是否按G4号（HZS-XH10消弧柜）开关柜制作？答：按KYN28-12-50制作。4、01包件是否包含调压器及高压电容器，如果包含请提供型号和参数，请明确。答：此包件不含调压器及高压电容器。5、本次招标文件图中提供了直流屏、微机型交流柜及电度表屏，供货数量中无此柜，本次报价是否不含，请明确。答：不含。6、本次招标图中开关柜的数量分别为：南康配电所：20台；大余、1南雄、丹霞山等配电所各21台，共63台；始兴配电所：13台，供货规格及数量表中KYN28A-12开关柜数量为97台，请问供货表备注中韶关配电所高压柜（1台）一次图纸，请提供。答：韶关配电所高压柜与南康配电所贯通馈出柜相同。7、本批开关柜的元件型号除断路器和保护装置外，其他是否有厂家要求，请明确。答：按图纸报价。对06包电流互感器、电压互感器、抽压装置的答疑：1、招标文件中关于110kV干式电流互感器，货物需求一览表中保护级准确级次为10P10与技术参数表中保护级级次10P20矛盾，且技术参数表中额定电流比有两个2×200/1A和2×150/1A，请分别明确保护级准确级次和额定电流比。答：110kV干式电流由4组电流互感器组成，2组200/1A电流互感器为后备保护和差动保护使用，均为10P10。2组150/1A电流互感器为测量和计量使用，测量用精度为0.5级,计量用精度为0.2s级。对07包隔离开关的答疑：1、技术规格书中“第81页：4.3对操作机构的要求：（5）变电用27.5kV单级户外手动隔离开关（带电动接地刀）”，请问是隔离开关主导用手动操作，接地刀用电动机构操作吗？答：27.5kV馈线用的室外接地刀主回路采用手动操作机构，接地刀采用电动操作机构。对09包27.5Kv空气开关柜的答疑：21、09包招标物资中少了8套母线桥，母排材质选TMY还是LMY？答：招标文件中27.5kV开关柜部分已明确包含母线桥，母排材质暂定为TMY，截面不小于80×8mm。2、开关柜排列图（一）中的JZB所用变柜，因变压器手车安装后重量很大，不容易推动。建议改成固定安装加隔离开关，便于安装维护，操作轻便。答：可采用固定安装方式，但投标方应给出可靠操作维护方案，以便后期运营维护，具体技术联络确定。3、断路器柜中的电流互感器能否安装于手车上以便于检修？答：断路器柜电流互感器可安装于手车上，具体技术联络确定。对10包综合自动化系统、交直流系统的答疑：1、请提供各所接触网隔离开关的数量及电分相接触网隔离开关的数量？答：各所控制接触网开关数量暂按4个接触网开关/所考虑，电分相接触网隔离开关数量按4个接触网开关/分相考虑，进行报价。具体在技术联络中进行核检。2、请问：是否可以提供第10包中的4座牵引变电所的一次主接线图，以便投标厂家报价？预留设备是否包含在此次招标中，若不包含是否需要预留安装位置？答：可提供4座牵引变电所一次主接线图，详见附图所示。远期复线预留设备不包括在本次招标范围内，但是应考虑预留安装位置。3、第10包的技术规格书P81页提到“动补保护测控单元由动态无3功补偿装置厂家单独组屏完成”，请问综自厂家是否还要提供动补保护测控单元，还是动补保护测控单元由无功补偿装置厂家提供，综自厂家只需完成该装置与综自的通讯即可？如需提供该装置，请提供该装置的具体技术要求以方便投标厂家报价。答：动补保护测控装置由动补厂家提供，综自厂家应配合动补厂家完成对动补断路器控制的二次回路设计并完成与动补远动信号采集工作。4、请问：在本次招标中第10包中的计量盘是只提供盘体还是也需提供表计和电力远传终端装置，如需提供请给出表计和电力远传终端等...
