中低压管道作业指导书VIP免费

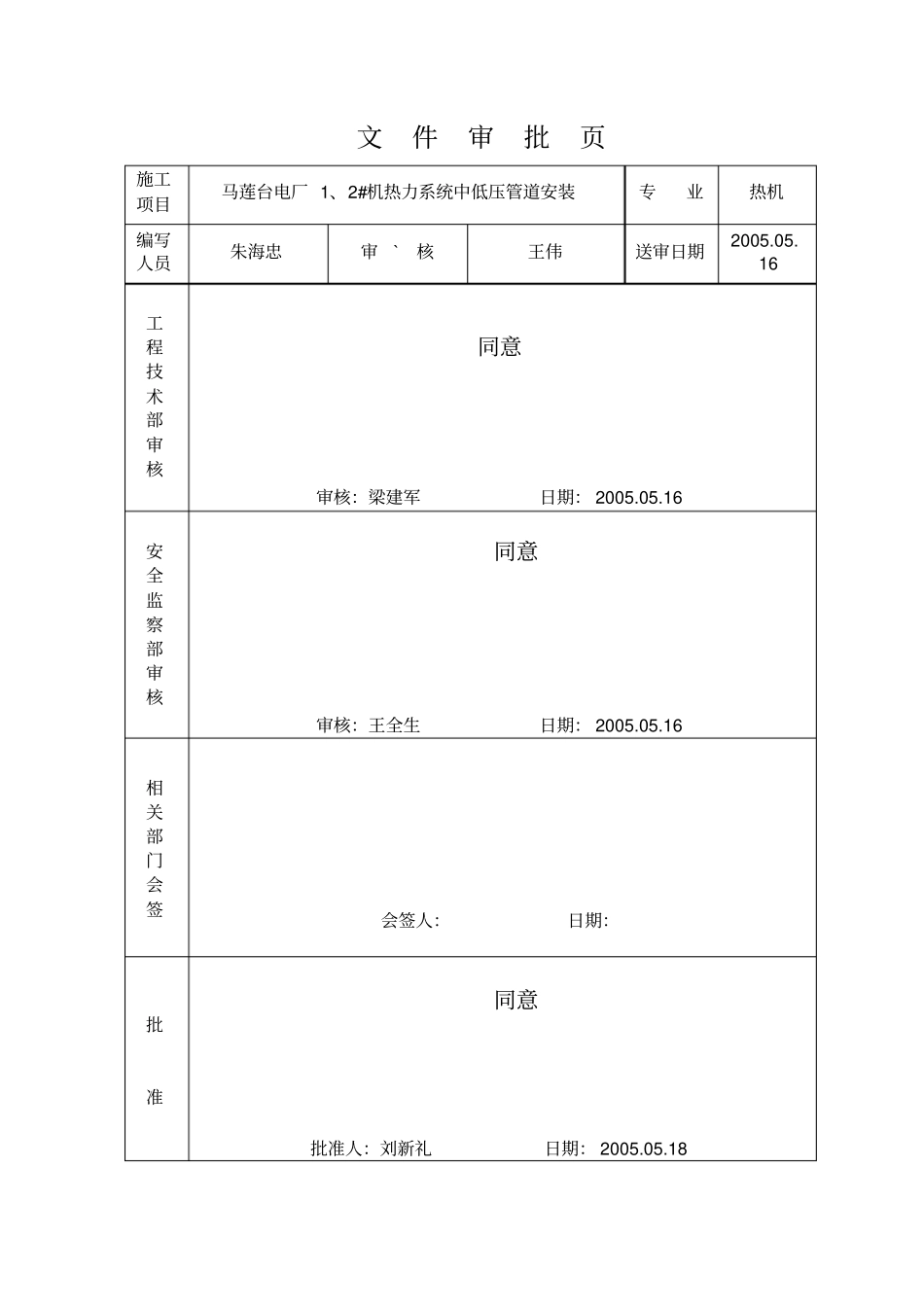

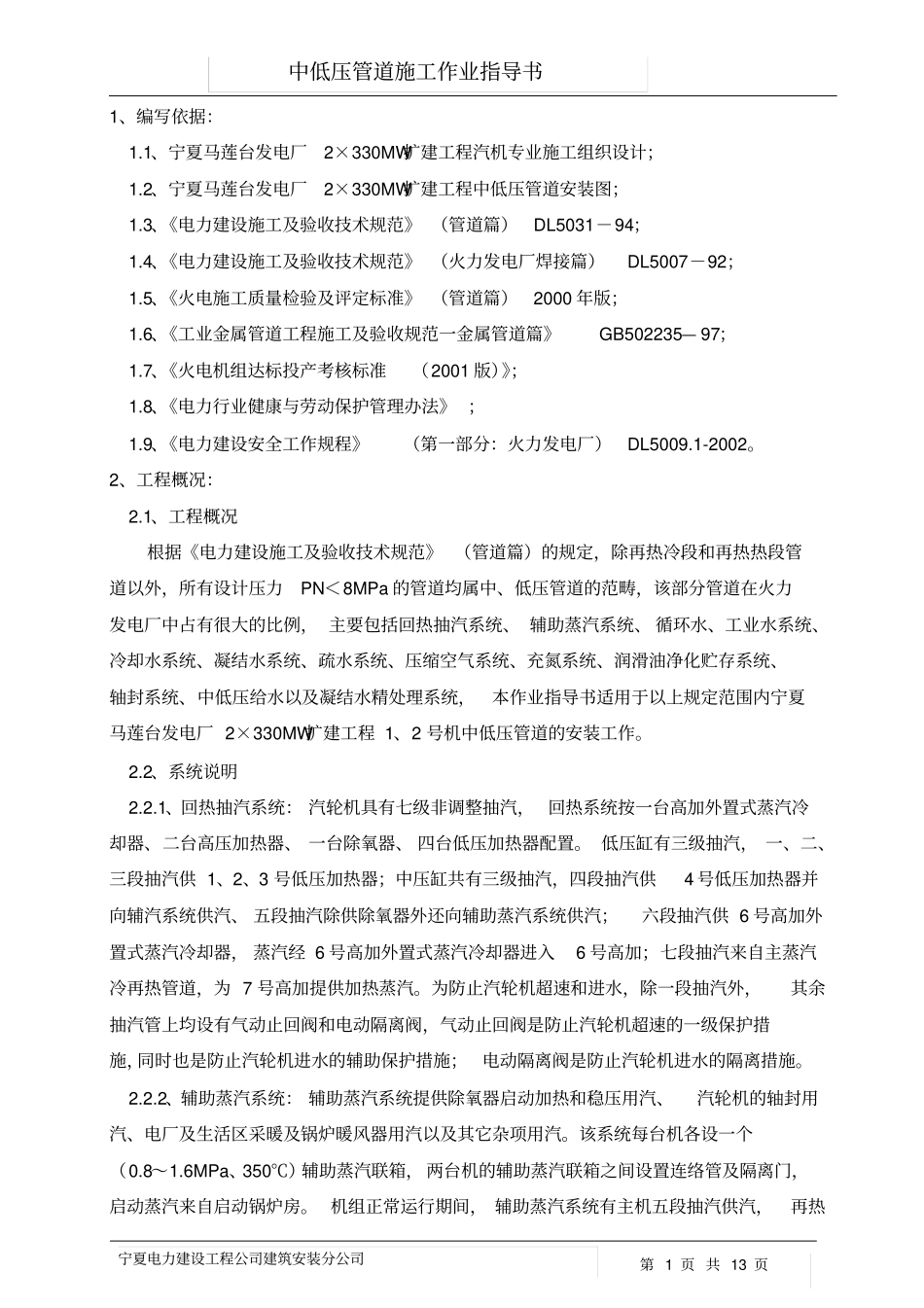

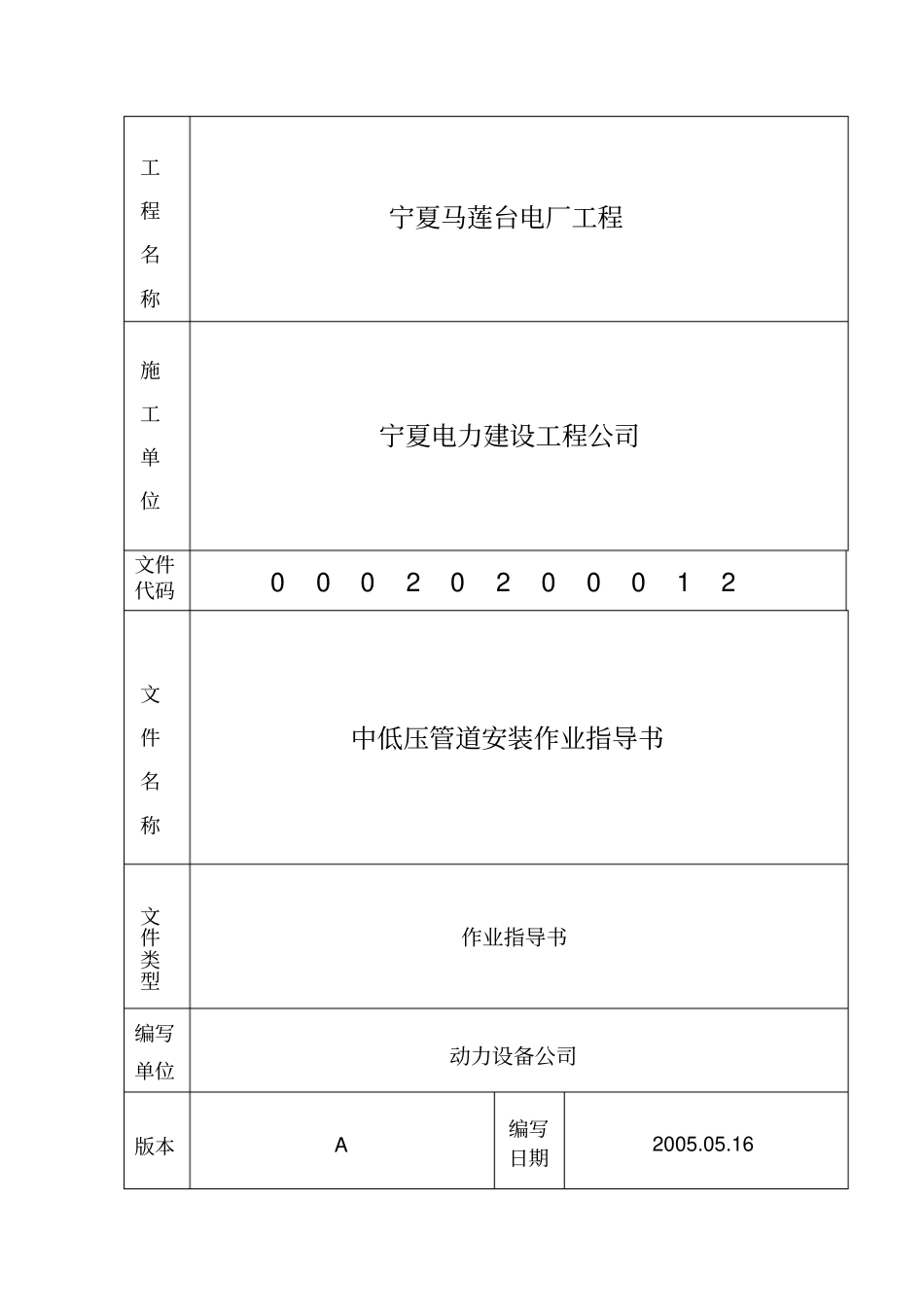

工程名称宁夏马莲台电厂工程施工单位宁夏电力建设工程公司文件代码00020200012文件名称中低压管道安装作业指导书文件类型作业指导书编写单位动力设备公司版本A编写日期2005.05.16文件审批页施工项目马莲台电厂1、2#机热力系统中低压管道安装专业热机编写人员朱海忠审`核王伟送审日期2005.05.16工程技术部审核同意审核：梁建军日期：2005.05.16安全监察部审核同意审核：王全生日期：2005.05.16相关部门会签会签人：日期：批准同意批准人：刘新礼日期：2005.05.18宁夏电力建设工程公司建筑安装分公司中低压管道施工作业指导书第1页共13页1、编写依据：1.1、宁夏马莲台发电厂2×330MW扩建工程汽机专业施工组织设计；1.2、宁夏马莲台发电厂2×330MW扩建工程中低压管道安装图；1.3、《电力建设施工及验收技术规范》（管道篇）DL5031－94；1.4、《电力建设施工及验收技术规范》（火力发电厂焊接篇）DL5007－92；1.5、《火电施工质量检验及评定标准》（管道篇）2000年版；1.6、《工业金属管道工程施工及验收规范一金属管道篇》GB502235—97；1.7、《火电机组达标投产考核标准（2001版）》；1.8、《电力行业健康与劳动保护管理办法》；1.9、《电力建设安全工作规程》（第一部分：火力发电厂）DL5009.1-2002。2、工程概况：2.1、工程概况根据《电力建设施工及验收技术规范》（管道篇）的规定，除再热冷段和再热热段管道以外，所有设计压力PN＜8MPa的管道均属中、低压管道的范畴，该部分管道在火力发电厂中占有很大的比例，主要包括回热抽汽系统、辅助蒸汽系统、循环水、工业水系统、冷却水系统、凝结水系统、疏水系统、压缩空气系统、充氮系统、润滑油净化贮存系统、轴封系统、中低压给水以及凝结水精处理系统，本作业指导书适用于以上规定范围内宁夏马莲台发电厂2×330MW扩建工程1、2号机中低压管道的安装工作。2.2、系统说明2.2.1、回热抽汽系统：汽轮机具有七级非调整抽汽，回热系统按一台高加外置式蒸汽冷却器、二台高压加热器、一台除氧器、四台低压加热器配置。低压缸有三级抽汽，一、二、三段抽汽供1、2、3号低压加热器；中压缸共有三级抽汽，四段抽汽供4号低压加热器并向辅汽系统供汽、五段抽汽除供除氧器外还向辅助蒸汽系统供汽；六段抽汽供6号高加外置式蒸汽冷却器，蒸汽经6号高加外置式蒸汽冷却器进入6号高加；七段抽汽来自主蒸汽冷再热管道，为7号高加提供加热蒸汽。为防止汽轮机超速和进水，除一段抽汽外，其余抽汽管上均设有气动止回阀和电动隔离阀，气动止回阀是防止汽轮机超速的一级保护措施，同时也是防止汽轮机进水的辅助保护措施；电动隔离阀是防止汽轮机进水的隔离措施。2.2.2、辅助蒸汽系统：辅助蒸汽系统提供除氧器启动加热和稳压用汽、汽轮机的轴封用汽、电厂及生活区采暖及锅炉暖风器用汽以及其它杂项用汽。该系统每台机各设一个（0.8～1.6MPa、350℃）辅助蒸汽联箱，两台机的辅助蒸汽联箱之间设置连络管及隔离门，启动蒸汽来自启动锅炉房。机组正常运行期间，辅助蒸汽系统有主机五段抽汽供汽，再热宁夏电力建设工程公司建筑安装分公司中低压管道施工作业指导书第2页共13页冷段做为备用汽源。防止辅助蒸汽倒流入汽轮机，各汽源接入辅汽联箱的管道上装有止回阀。为防止辅汽联箱超压，每个辅汽联箱设两只安全阀，用于保障系统安全。辅汽系统疏水排入管道疏水箱。2.2.3、凝结水系统：本系统设了两台凝结水泵，四台低压加热器，一台轴封冷却器，一台无头除氧器，一台凝结水贮水箱和凝结水输送泵，凝结水采用中压精处理装置。轴封冷却器，1、2、3、4号低压加热器分别设有凝结水旁路。在轴封冷却器出口凝结水管道上引出一根最小流量再循环管到凝汽器，在轴封冷却器之前设有凝结水减温水管道，分别供低旁减温器、轴封减温器及低压缸喷水减温。在轴封冷却器之后设有凝结水减温水管，分别供高低压疏水扩容器减温水、采暖减温器（另一路减温水来自2#机凝结水）、低加疏水泵密封水、真空破坏阀密封水、电动给水泵机械密封冲洗水。每台机组设置一台100立方米凝结水贮水箱，一台凝结水输送泵，该泵仅在机组启动时使用，当机组正常运行时，通过凝结水输送泵的旁路管道靠凝汽器负压...
