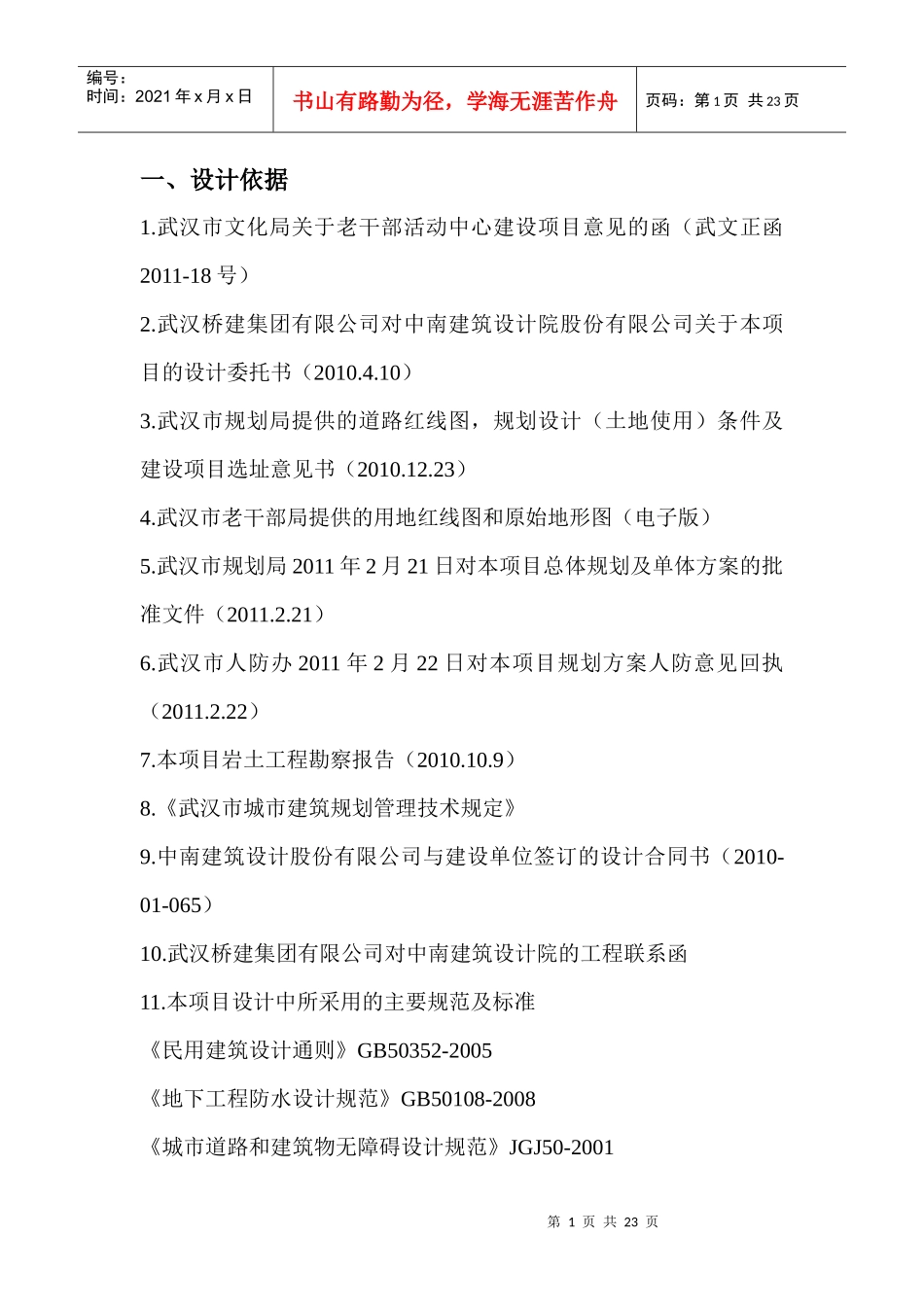

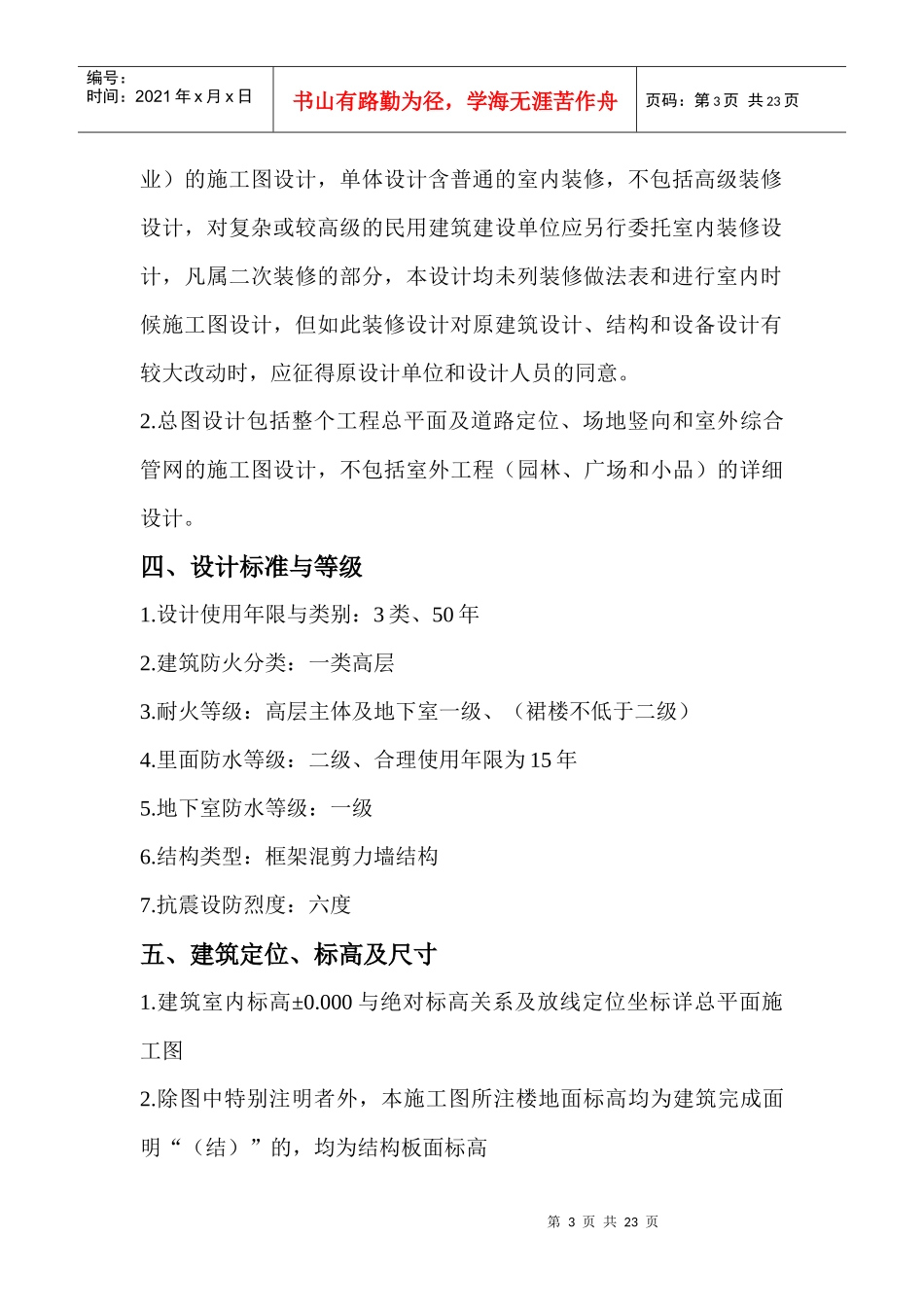

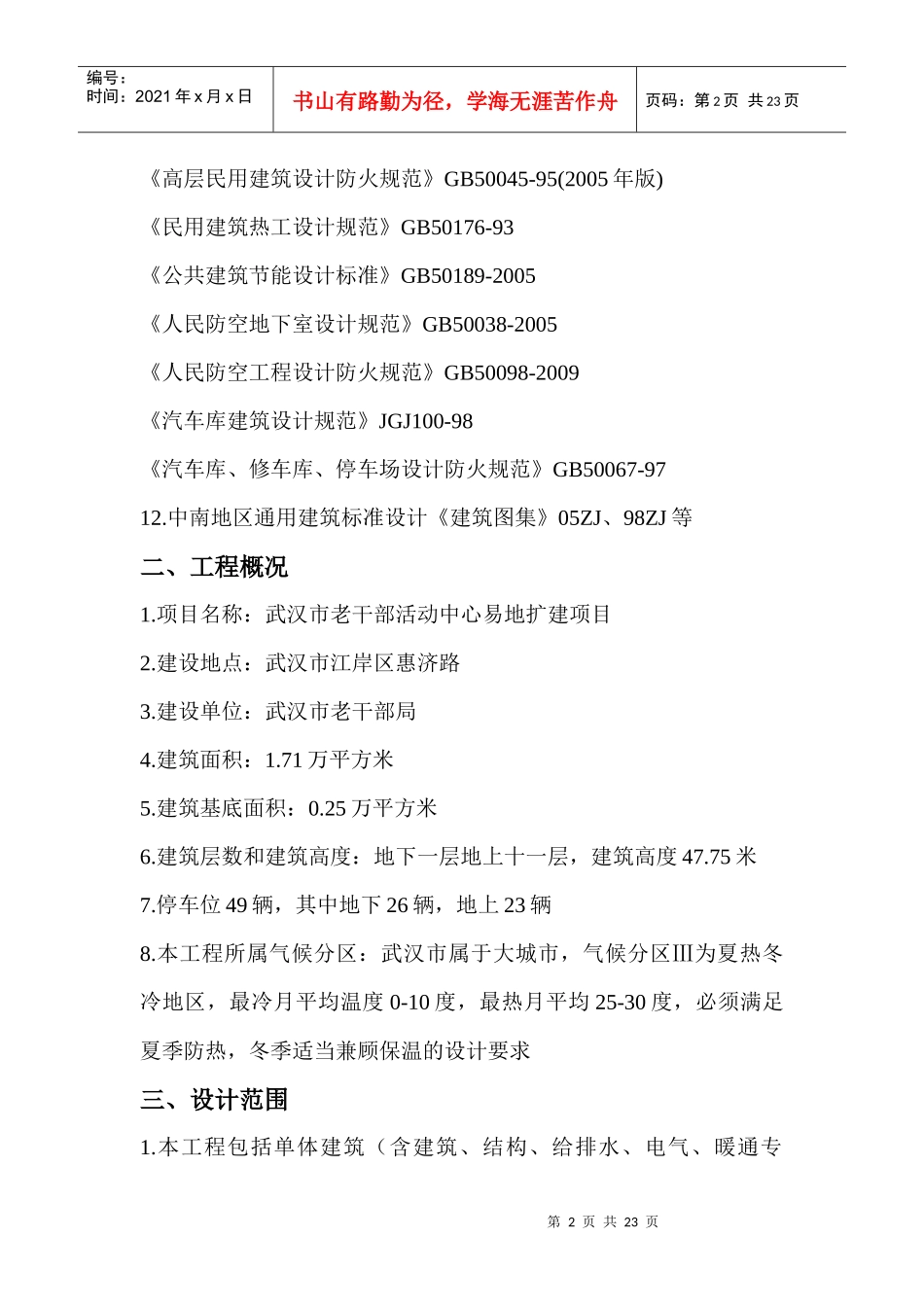

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页一、设计依据1.武汉市文化局关于老干部活动中心建设项目意见的函（武文正函2011-18号）2.武汉桥建集团有限公司对中南建筑设计院股份有限公司关于本项目的设计委托书（2010.4.10）3.武汉市规划局提供的道路红线图，规划设计（土地使用）条件及建设项目选址意见书（2010.12.23）4.武汉市老干部局提供的用地红线图和原始地形图（电子版）5.武汉市规划局2011年2月21日对本项目总体规划及单体方案的批准文件（2011.2.21）6.武汉市人防办2011年2月22日对本项目规划方案人防意见回执（2011.2.22）7.本项目岩土工程勘察报告（2010.10.9）8.《武汉市城市建筑规划管理技术规定》9.中南建筑设计股份有限公司与建设单位签订的设计合同书（2010-01-065）10.武汉桥建集团有限公司对中南建筑设计院的工程联系函11.本项目设计中所采用的主要规范及标准《民用建筑设计通则》GB50352-2005《地下工程防水设计规范》GB50108-2008《城市道路和建筑物无障碍设计规范》JGJ50-2001第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页《高层民用建筑设计防火规范》GB50045-95(2005年版)《民用建筑热工设计规范》GB50176-93《公共建筑节能设计标准》GB50189-2005《人民防空地下室设计规范》GB50038-2005《人民防空工程设计防火规范》GB50098-2009《汽车库建筑设计规范》JGJ100-98《汽车库、修车库、停车场设计防火规范》GB50067-9712.中南地区通用建筑标准设计《建筑图集》05ZJ、98ZJ等二、工程概况1.项目名称：武汉市老干部活动中心易地扩建项目2.建设地点：武汉市江岸区惠济路3.建设单位：武汉市老干部局4.建筑面积：1.71万平方米5.建筑基底面积：0.25万平方米6.建筑层数和建筑高度：地下一层地上十一层，建筑高度47.75米7.停车位49辆，其中地下26辆，地上23辆8.本工程所属气候分区：武汉市属于大城市，气候分区Ⅲ为夏热冬冷地区，最冷月平均温度0-10度，最热月平均25-30度，必须满足夏季防热，冬季适当兼顾保温的设计要求三、设计范围1.本工程包括单体建筑（含建筑、结构、给排水、电气、暖通专第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页业）的施工图设计，单体设计含普通的室内装修，不包括高级装修设计，对复杂或较高级的民用建筑建设单位应另行委托室内装修设计，凡属二次装修的部分，本设计均未列装修做法表和进行室内时候施工图设计，但如此装修设计对原建筑设计、结构和设备设计有较大改动时，应征得原设计单位和设计人员的同意。2.总图设计包括整个工程总平面及道路定位、场地竖向和室外综合管网的施工图设计，不包括室外工程（园林、广场和小品）的详细设计。四、设计标准与等级1.设计使用年限与类别：3类、50年2.建筑防火分类：一类高层3.耐火等级：高层主体及地下室一级、（裙楼不低于二级）4.里面防水等级：二级、合理使用年限为15年5.地下室防水等级：一级6.结构类型：框架混剪力墙结构7.抗震设防烈度：六度五、建筑定位、标高及尺寸1.建筑室内标高±0.000与绝对标高关系及放线定位坐标详总平面施工图2.除图中特别注明者外，本施工图所注楼地面标高均为建筑完成面明“（结）”的，均为结构板面标高第4页共23页第3页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共23页3.图注标高以米为单位，建施图尺寸以毫米为单位、总施图尺寸以米为单位4.总施图所采用坐标及高程系统与建设单位所提供原始资料一致。施工单位放线时务必严格核实坐标尺寸，发现问题应及时向设计院及有关部门反馈，不得盲目施工六、墙体材料厚度及墙身防潮层1.墙体材料及厚度本工程墙体除结构柱，剪力墙为钢筋混凝土墙外，其余墙体均为非承重砌体填充墙，其中除注明外所有外墙均为250粉煤灰加气块，内墙为200厚粉煤灰加气块，局部内隔墙为100厚粉煤灰加气块，无地下室部分填充墙土0.000以下入土墙体均为水泥灰砂砖砌体，厚度同上部砌体2.墙身防潮层做法所有直接入土填充墙体均在底层低于室内地面标高60处...
