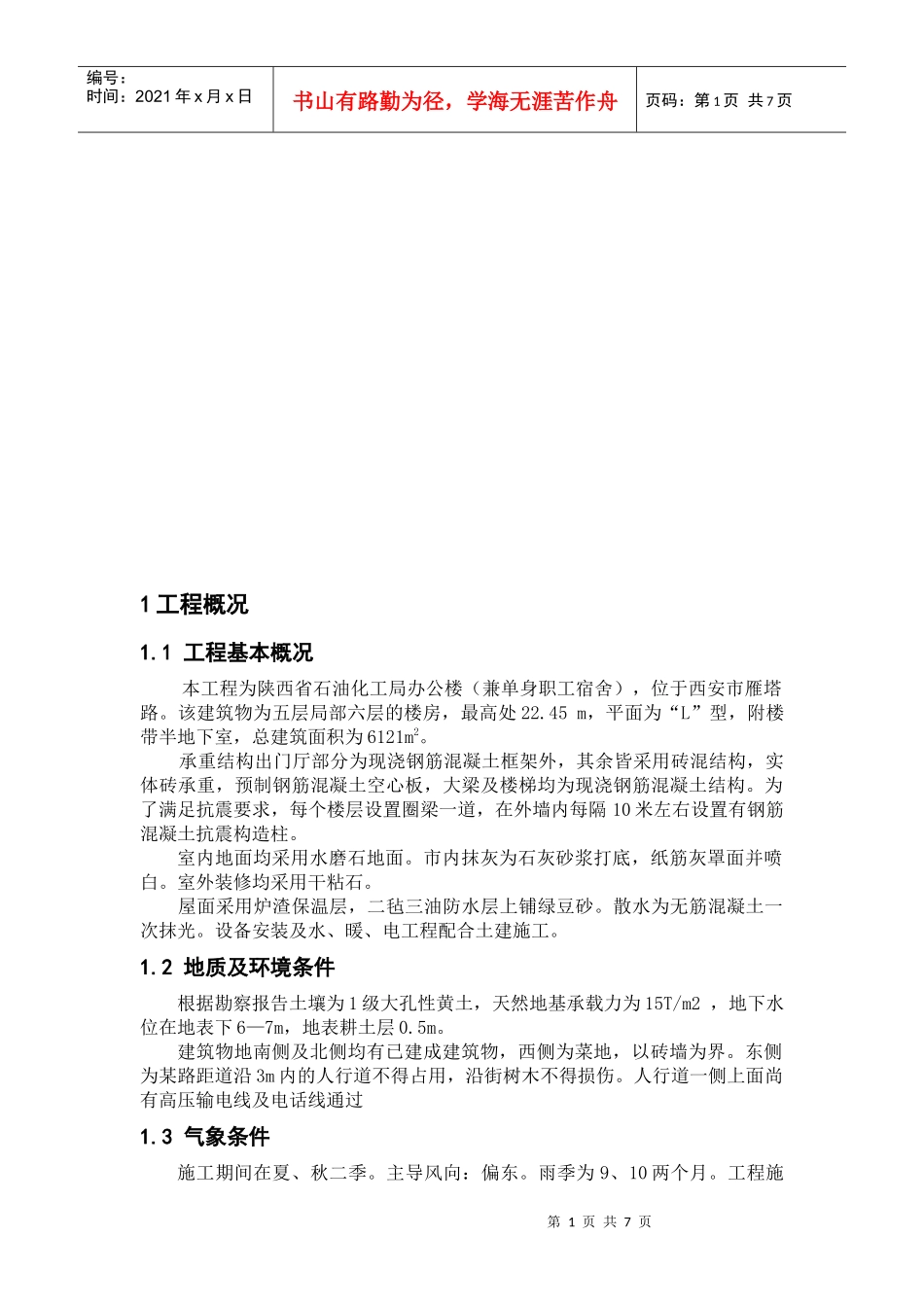

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页1工程概况1.1工程基本概况本工程为陕西省石油化工局办公楼（兼单身职工宿舍），位于西安市雁塔路。该建筑物为五层局部六层的楼房，最高处22.45m，平面为“L”型，附楼带半地下室，总建筑面积为6121m2。承重结构出门厅部分为现浇钢筋混凝土框架外，其余皆采用砖混结构，实体砖承重，预制钢筋混凝土空心板，大梁及楼梯均为现浇钢筋混凝土结构。为了满足抗震要求，每个楼层设置圈梁一道，在外墙内每隔10米左右设置有钢筋混凝土抗震构造柱。室内地面均采用水磨石地面。市内抹灰为石灰砂浆打底，纸筋灰罩面并喷白。室外装修均采用干粘石。屋面采用炉渣保温层，二毡三油防水层上铺绿豆砂。散水为无筋混凝土一次抹光。设备安装及水、暖、电工程配合土建施工。1.2地质及环境条件根据勘察报告土壤为1级大孔性黄土，天然地基承载力为15T/m2，地下水位在地表下6—7m，地表耕土层0.5m。建筑物地南侧及北侧均有已建成建筑物，西侧为菜地，以砖墙为界。东侧为某路距道沿3m内的人行道不得占用，沿街树木不得损伤。人行道一侧上面尚有高压输电线及电话线通过1.3气象条件施工期间在夏、秋二季。主导风向：偏东。雨季为9、10两个月。工程施第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页工期间不遇冬季。1.4施工工期要求本工程基础部分（前楼±0.00以下，附楼地下室－2.350以下）已完工。要求于4月1日开工，10月30日竣工。限定总工期为7个月。1.5施工技术经济条件1.5.1施工任务施工任务由西安室某建筑公司承担，该公司针对本工程组建项目经理部，由其下属的施工队负责具体的施工任务。该对有瓦工20人，木工16人，钢筋工12人，混凝土工30人，以及其他辅助工种工人（如油漆工、玻璃工、柏油工、机工、电工及普工等）共计150人。根据施工需要有部分民工协助工作（但不超过50人）。1.5.2施工供应及材料运输施工中需用的电、水均从城市供电供水网中接引。建筑材料及预制构件均用汽车运入工地。空心楼板等由市建工局半坡村预制厂制作（运距10公里），木门窗由市木材加工厂制作（运距7公里）。1.5.3施工设施大型临建工程中除搅拌棚、钢筋棚、木工棚、沥青煞制场需要设置外，办公及其他生活用房均可利用已建成的楼,单身宿舍虽无须设置，但工地食堂及锅楼房仍应设置。1.5.4施工机械可供施工选用的起重机有QT1-6型塔吊及QT1-2型塔吊。汽车除解放牌（5t）外，尚有黄河牌（8t）可供使用。卷扬机，各种搅拌机、木工机械、混凝土震捣器、脚手架板等可根据计划需要进行供应。2施工方案2.1施工段划分2.1.1本工程分为三个施工段：Ⅰ段为F—L轴（即后楼），Ⅱ段为14—18线，Ⅲ段为1—14线（见附表1）。2.1.2屋面部分考虑施工缝不利于防止屋面渗水，屋面部分不划分施工段。2.2施工顺序本工程的分部工程划分及程序为：主体工程→屋面工程→地面工程→室外装饰工程→室内装饰工程→其他工程。2.2.1主体工程砌砖墙→支模板→扎钢筋→浇注凝土→安装楼板→楼板灌缝。2.2.2屋面工程屋面板上找平→冷底子油→两道热玛蒂脂→炉渣→保温层→保温层上找平层→SBS防水层。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页2.2.3地面工程C10混凝土地坪垫层（地下室、前楼底层）→水泥砂浆地面。2.2.4室外装饰工程屋面保温防水→外墙抹灰→外室勒脚→台阶散水。2.2.5室内装饰工程顶棚抹灰→内墙面抹灰→木门窗安装→木门窗油漆→玻璃安装→刷乳胶漆→修整，清理清整。2.2.6其他工程搭脚手架→安拆塔吊→安拆井架。2.3主体结构工程2.3.1模板砌墙2.3.1.1模板采用定型组合钢模板，尺寸不合处用木模镶拼。预留管道洞口用木模；要设悬臂楼梯，踏步板的悬臂端，采用踏步木架支撑，高度及平面位置均应准确。2.3.1.2砌墙为控制每层楼的竖向标高，前拐角处盈利树杆，所用砖应在钱一天淋水湿润，除去灰尘，以保证粘接牢固，禁止干砖砌墙。在门窗洞口处，按设计要求砌入木砖或带预埋件的混凝土块，确保门窗的固定。钢筋混凝土板件，在吊装前应严格检查质量尺寸，凡...
