架空光缆线路施工规范VIP免费

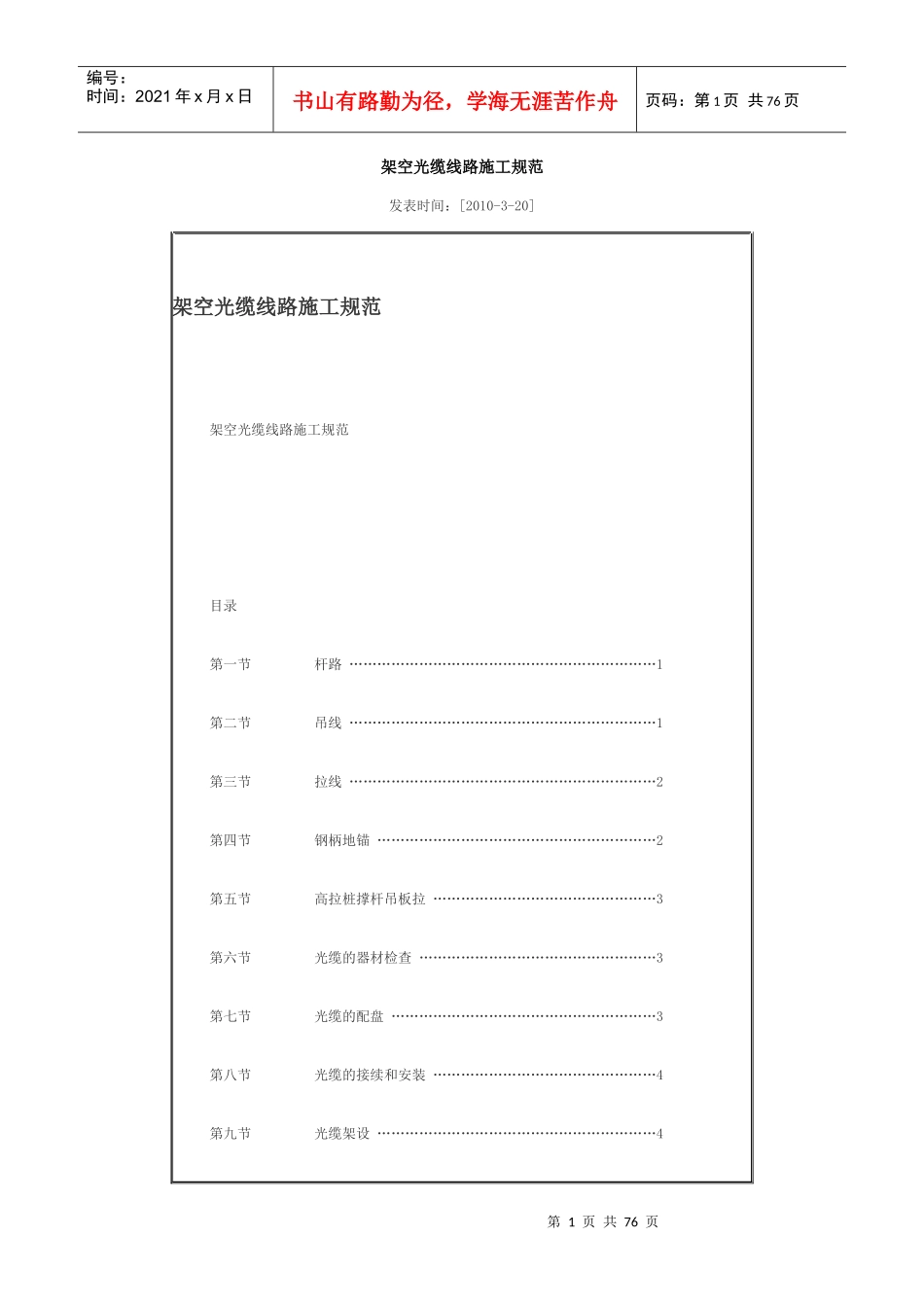

第1页共76页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共76页架空光缆线路施工规范发表时间：[2010-3-20]架空光缆线路施工规范架空光缆线路施工规范目录第一节杆路…………………………………………………………1第二节吊线…………………………………………………………1第三节拉线…………………………………………………………2第四节钢柄地锚……………………………………………………2第五节高拉桩撑杆吊板拉…………………………………………3第六节光缆的器材检查……………………………………………3第七节光缆的配盘…………………………………………………3第八节光缆的接续和安装…………………………………………4第九节光缆架设……………………………………………………4第2页共76页第1页共76页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共76页第十节地线避雷线…………………………………………………5第十一节标志杆号…………………………………………………5水泥杆假终结安装示意图…………………………………………6架空光缆安装图（正、辅吊）……………………………………7光缆预留保护安装图………………………………………………8吊线、俯仰角、角杆辅助安装示意图……………………………9架空光缆接头预留保护示意图……………………………………10吊线泄力安装示意图………………………………………………11单盘光缆主要技术性能表…………………………………………12终继段光功率计算…………………………………………………12架空光缆的敷设……………………………………………………14光缆线路的保护措施………………………………………………16第3页共76页第2页共76页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共76页温州联通架空光缆线路施工规范第4页共76页第3页共76页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共76页实施细则第一节杆路1.选择路由根据实际地形决定,尽量避开大型建筑物、闹市与开发区，要了解当地村镇开发规划。在测量前和测量后，一定要征求当地村镇干部同意；2.直线杆路要习开三线杆路（电力杆路、通信杆路、广电杆路）与三结杆路平行不得少于一个倒杆位。杆路离开公路的两侧排水沟；国道20米、省道15米、县道10米、乡道5米；3.杆路穿越电力线路、长途光缆线路、一定要从下面穿过。杆路经过长途埋式光缆，距埋式光缆15米以内不得立杆、埋拉线地锚石；4.杆路不准有急转变，要习免角杆直接穿越公路、铁路。遇到角深大于规定值时，可将一个角杆平分成两个相等转角。测量定要用标杆对标，角杆有角深记录，角杆要向内移10至20cm；5.配杆要根据地形高低和穿越建筑物，电力线电压大小配置杆子长度。移动公司标准杆为7米，配置杆7米到12米，标准杆档距为50米；6.电杆埋深深度见附表（一），杆子高度不够不得加裁铁帽；7.立在路边、岩石或其他电杆坑挖深不能满足要求的必须做水泥护墩，护墩尺寸为上底直径80cm，下底直径120cm，高度80cm.。第二节吊线第5页共76页第4页共76页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共76页1、吊线抱箍距杆稍40至60cm处，背档杆吊线抱箍可以适当降低，吊档杆抱箍可升高，距杆稍不得少于25cm。第一层吊线与第二层吊线间距40cm；2、第一吊线应在杆路前进方向左侧，吊线位置不能任意改变方向；3、吊线的背档杆和吊档杆5米以上的应做辅助装置。100米以上的长杆档吊线要做辅助拉线，跨越杆应做三方拉线，终端杆做7/2.6的顶头拉线，超200米以上飞线，跨越杆和终端杆的顶径在19cm以上。飞线跨越不能超过400米，如越过在中间需立过渡中间杆；4、8米以上角深内角应做辅助线，角杆辅助线采用7*2.2钢铰线，从吊线抱箍穿钉至封口60cm，用二只U型钢卡（10cm）间距10cm，5至7圈封头，5至8米角深内角吊线可有4.0铁线绑扎辅助；超8米以上角深、府角、仰角辅助线应与杆上主吊线相同钢绞线做做辅助线，吊线接续应采用3.0铁线另缠方法。第三节拉线1、拉线方位角深一定要用皮尺测定,丈量角深...
