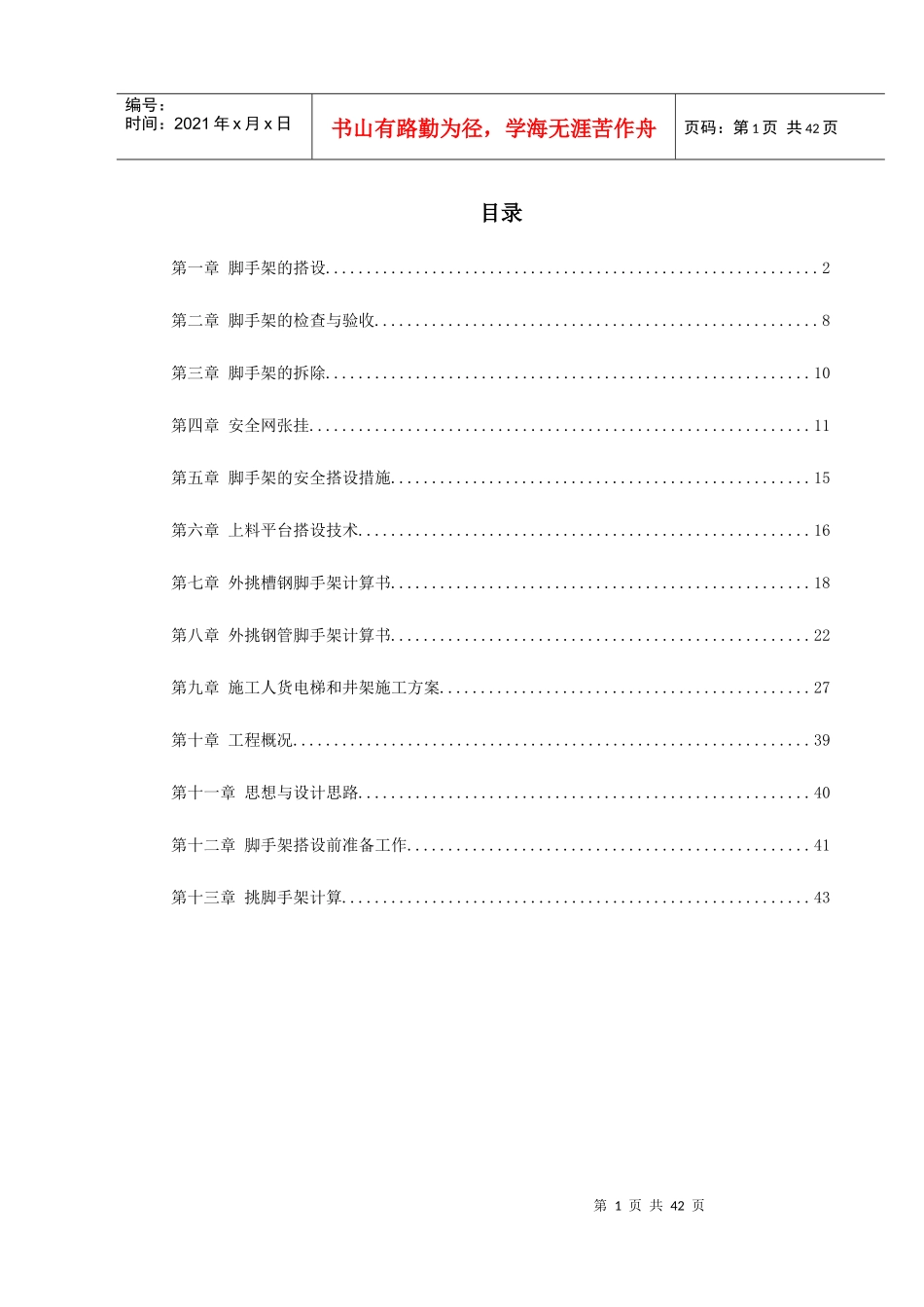

第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页目录第一章脚手架的搭设............................................................2第二章脚手架的检查与验收......................................................8第三章脚手架的拆除...........................................................10第四章安全网张挂.............................................................11第五章脚手架的安全搭设措施...................................................15第六章上料平台搭设技术.......................................................16第七章外挑槽钢脚手架计算书...................................................18第八章外挑钢管脚手架计算书...................................................22第九章施工人货电梯和井架施工方案.............................................27第十章工程概况...............................................................39第十一章思想与设计思路.......................................................40第十二章脚手架搭设前准备工作.................................................41第十三章挑脚手架计算.........................................................43第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页第一章脚手架的搭设一、搭设方法和程序1、本工程争创市标准化管理的工地，地下室施工完成后，现场内必须全部浇捣砼硬地坪，为保证架子的稳定性，在搭脚手架的范围内，砼地坪下回填土必须分层夯实，用碎石找平，然后在上面浇捣10cm的C10砼地坪，并用平板震动机震实，用长直尺刮平，木蟹拍实整平。2、搭设方法a）搭设前对架班全体人员进行搭设技术交底，安全生产交底，搭架本身是为施工各班提供安全保障，其自身首先要确立安全施工意识。b）本工程第一段架体，采用双立杆双排粉刷脚手架，架体宽1.0m，步高第一步为2m，第二步开始每步高1.8m，立杆间距1.8m，内立杆离墙距离30cm。c）落地脚手架搭设顺序：砼基础铺垫木→斜杆（固定用）→立杆→小横杆→大横杆→（第一步测量好水平）→搁栅→剪刀撑→脚手片→挡脚杆、扶手杆→拉结固定→挂安全网→检查验收。顶步架增设脚手片硬围护外加安全网围护。d）钢管脚手架底部立杆，采用不同长度的钢管参差布置，使相邻两立杆上部接头相互错开，第3页共42页第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页不在同一平面上，以保证脚手架的整体性。e）钢管脚手架所有杆件连接均须用扣件，每只扣件的螺栓应拧紧，脚手架搭设做到横平竖直的要求。f）钢管脚手架每隔三层满铺脚手片，脚手片四角用16#铅丝同大横杆扎实，不得铺设挑头板；由于离墙面距离为30厘米，必须每层用脚手片进行满铺隔离，脚手片须绑扎牢固。g）在脚手架外侧，从第二步开始，每步须在外立杆内侧设置1.2米高的扶手杆和30厘米高的档脚杆，防护栏杆与立杆用扣件扣牢；第二步开始设置栏杆和档脚杆的同时设置防护安全网。h）在南边离架体较近的，主要通道口设置双层防护棚（挑出3.0m）。l）脚手架外侧每隔9米（7步）设置剪刀撑，自下而上连续设置，剪刀撑斜杆与地面成45~60，长度不小于40厘米，并用二只转向扣件扣紧。j）脚手架转角处，用电线与建筑物接线连接，做好接地和避雷装置。k）脚手架搭设完成后，进行自检合格后，邀请公司质安部进行分段检查验收，验收合格挂牌后方可使用。3、搭设立柱的注意事项：a）相邻立柱的对接扣件不得在同一高度内，两个相邻立柱接头不应设在同步同跨内，两相邻立柱接头在高度方向错开的距离不应小于500mm，各接头中心主节点的距离不应大于步距的1/3。b）开始搭设立柱第4页共42页第3页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共42页时，应每隔6跨设置一根抛撑，直至连墙杆安装稳定后，方可根据情况拆除。c）当立柱搭到有连墙杆件的构造层时，搭设完该处的立柱，纵向水平杆、横向...
