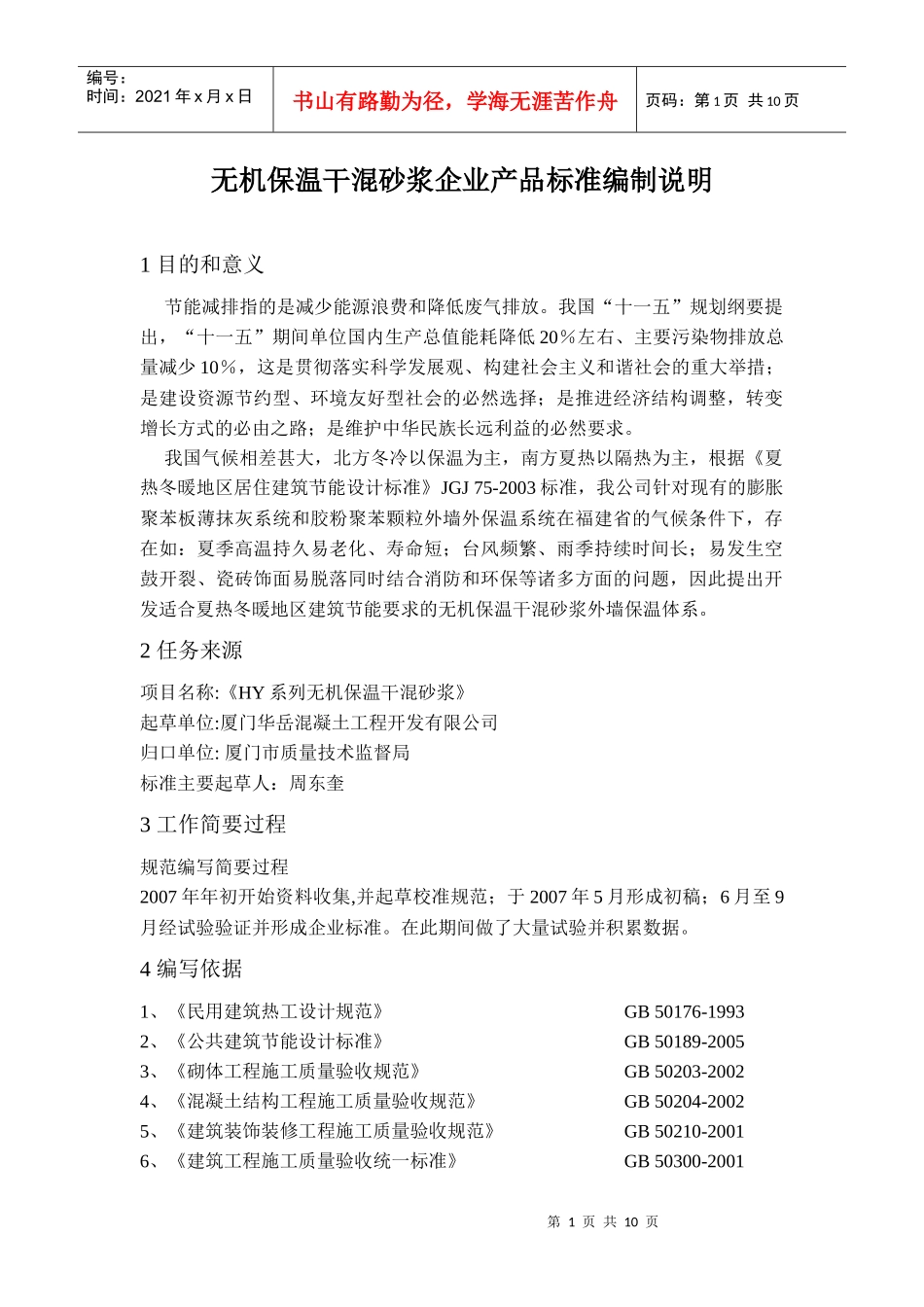

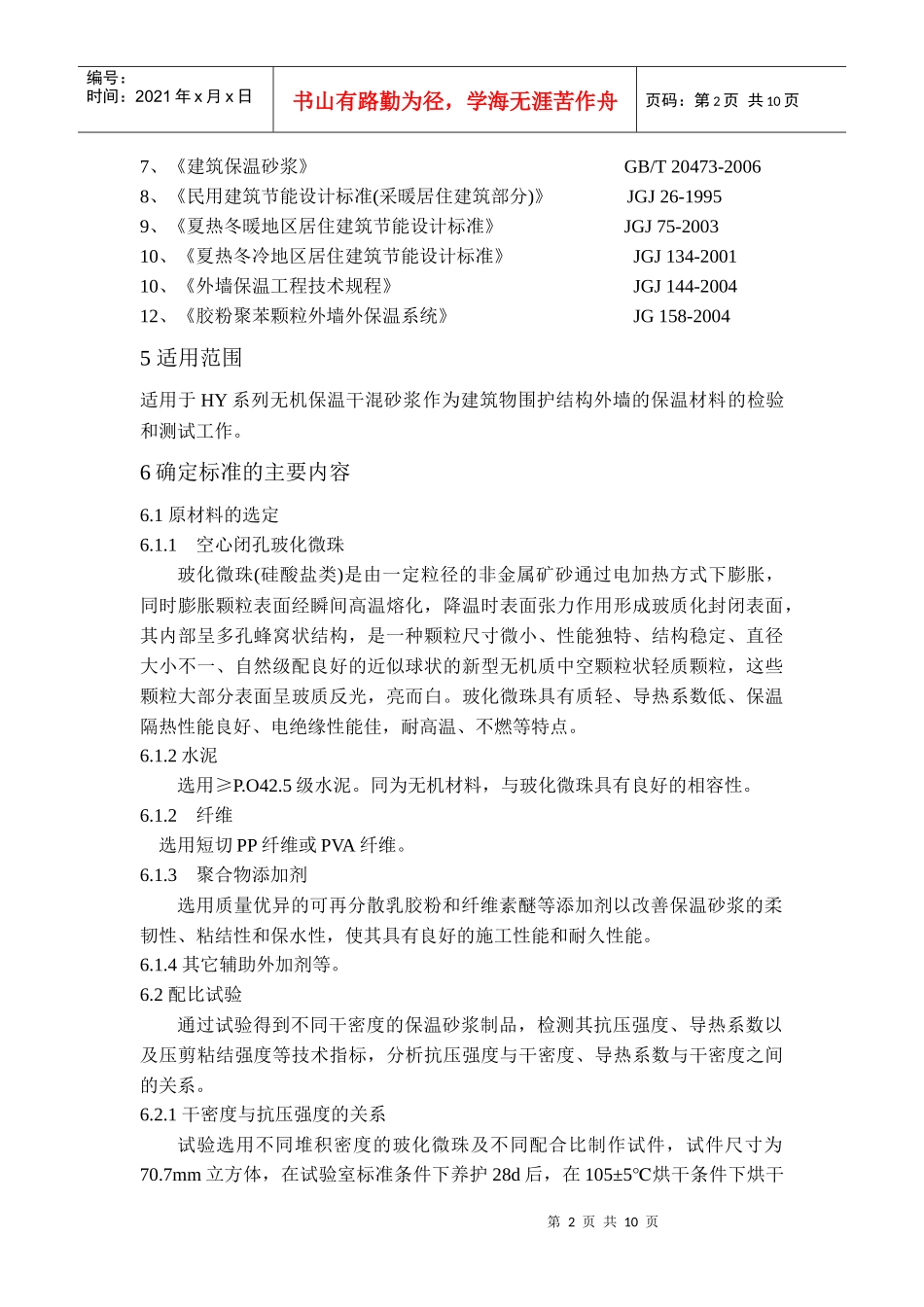

第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共10页无机保温干混砂浆企业产品标准编制说明1目的和意义节能减排指的是减少能源浪费和降低废气排放。我国“十一五”规划纲要提出,“十一五”期间单位国内生产总值能耗降低20%左右、主要污染物排放总量减少10%,这是贯彻落实科学发展观、构建社会主义和谐社会的重大举措;是建设资源节约型、环境友好型社会的必然选择;是推进经济结构调整,转变增长方式的必由之路;是维护中华民族长远利益的必然要求。我国气候相差甚大,北方冬冷以保温为主,南方夏热以隔热为主,根据《夏热冬暖地区居住建筑节能设计标准》JGJ75-2003标准,我公司针对现有的膨胀聚苯板薄抹灰系统和胶粉聚苯颗粒外墙外保温系统在福建省的气候条件下,存在如:夏季高温持久易老化、寿命短;台风频繁、雨季持续时间长;易发生空鼓开裂、瓷砖饰面易脱落同时结合消防和环保等诸多方面的问题,因此提出开发适合夏热冬暖地区建筑节能要求的无机保温干混砂浆外墙保温体系。2任务来源项目名称:《HY系列无机保温干混砂浆》起草单位:厦门华岳混凝土工程开发有限公司归口单位:厦门市质量技术监督局标准主要起草人:周东奎3工作简要过程规范编写简要过程2007年年初开始资料收集,并起草校准规范;于2007年5月形成初稿;6月至9月经试验验证并形成企业标准。在此期间做了大量试验并积累数据。4编写依据1、《民用建筑热工设计规范》GB50176-19932、《公共建筑节能设计标准》GB50189-20053、《砌体工程施工质量验收规范》GB50203-20024、《混凝土结构工程施工质量验收规范》GB50204-20025、《建筑装饰装修工程施工质量验收规范》GB50210-20016、《建筑工程施工质量验收统一标准》GB50300-2001第2页共10页第1页共10页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共10页7、《建筑保温砂浆》GB/T20473-20068、《民用建筑节能设计标准(采暖居住建筑部分)》JGJ26-19959、《夏热冬暖地区居住建筑节能设计标准》JGJ75-200310、《夏热冬冷地区居住建筑节能设计标准》JGJ134-200110、《外墙保温工程技术规程》JGJ144-200412、《胶粉聚苯颗粒外墙外保温系统》JG158-20045适用范围适用于HY系列无机保温干混砂浆作为建筑物围护结构外墙的保温材料的检验和测试工作。6确定标准的主要内容6.1原材料的选定6.1.1空心闭孔玻化微珠玻化微珠(硅酸盐类)是由一定粒径的非金属矿砂通过电加热方式下膨胀,同时膨胀颗粒表面经瞬间高温熔化,降温时表面张力作用形成玻质化封闭表面,其内部呈多孔蜂窝状结构,是一种颗粒尺寸微小、性能独特、结构稳定、直径大小不一、自然级配良好的近似球状的新型无机质中空颗粒状轻质颗粒,这些颗粒大部分表面呈玻质反光,亮而白。玻化微珠具有质轻、导热系数低、保温隔热性能良好、电绝缘性能佳,耐高温、不燃等特点。6.1.2水泥选用≥P.O42.5级水泥。同为无机材料,与玻化微珠具有良好的相容性。6.1.2纤维选用短切PP纤维或PVA纤维。6.1.3聚合物添加剂选用质量优异的可再分散乳胶粉和纤维素醚等添加剂以改善保温砂浆的柔韧性、粘结性和保水性,使其具有良好的施工性能和耐久性能。6.1.4其它辅助外加剂等。6.2配比试验通过试验得到不同干密度的保温砂浆制品,检测其抗压强度、导热系数以及压剪粘结强度等技术指标,分析抗压强度与干密度、导热系数与干密度之间的关系。6.2.1干密度与抗压强度的关系试验选用不同堆积密度的玻化微珠及不同配合比制作试件,试件尺寸为70.7mm立方体,在试验室标准条件下养护28d后,在105±5℃烘干条件下烘干第3页共10页第2页共10页图1:保温砂浆抗压强度与干密度关系0.000.300.600.901.201.501.802.10200250300350400450500干密度/kg/m328d抗压强度/MPa编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共10页至恒重后测试试件的干密度和抗压强度(表1为测试数据,图1为保温砂浆干密度与抗压强度关系图)。表1各试验配比干密度与抗压强度干密度(kg/m3)230241250267288293306315323334342抗压强度(MPa)0.320.360.340.420.500.480.460.520.540.460.58干密度(kg/m3)3513623...
