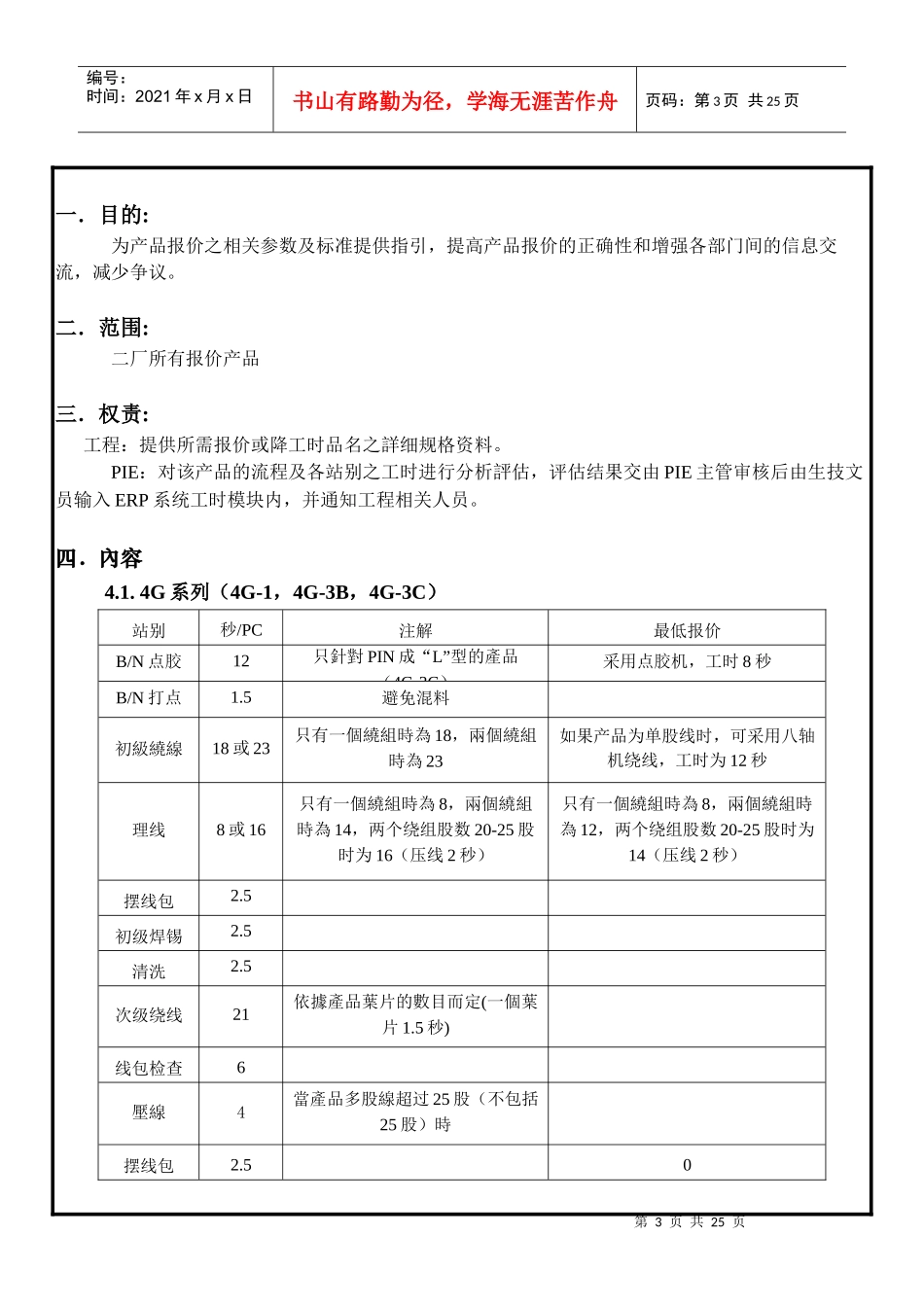

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页创慈磁性组件有限公司文件类别产品报价規范文件编号作业标准TM3PE-D修订日期年月日核准审核制订发行管制章修订记录项次修订日期前版本版次修订页次修订内容修订人核准部门会签发布记录部门工程制造(二廠)生技(二廠)份数1份1份1份第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页制订单位二廠生計文件类别产品报价規范文件编号版本版次页次作业标准TM3PE-DA01/12第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页一．目的:为产品报价之相关参数及标准提供指引，提高产品报价的正确性和增强各部门间的信息交流，减少争议。二．范围:二厂所有报价产品三．权责:工程：提供所需报价或降工时品名之詳细规格资料。PIE：对该产品的流程及各站别之工时进行分析評估，评估结果交由PIE主管审核后由生技文员输入ERP系统工时模块内，并通知工程相关人员。四．內容4.1.4G系列（4G-1，4G-3B，4G-3C）站别秒/PC注解最低报价B/N点胶12只針對PIN成“L”型的產品（4G-3C）采用点胶机，工时8秒B/N打点1.5避免混料初級繞線18或23只有一個繞組時為18，兩個繞組時為23如果产品为单股线时，可采用八轴机绕线，工时为12秒理线8或16只有一個繞組時為8，兩個繞組時為14，两个绕组股数20-25股时为16（压线2秒）只有一個繞組時為8，兩個繞組時為12，两个绕组股数20-25股时为14（压线2秒）摆线包2.5初级焊锡2.5清洗2.5次级绕线21依據產品葉片的數目而定(一個葉片1.5秒)线包检查6壓線4當產品多股線超过25股（不包括25股）時摆线包2.50第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页文件类别产品报价規范文件编号版本版次页次作业标准TM3PE-DA02/12第5页共25页第4页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共25页次级焊锡2.5焊锡检查2.5上cover2.5鐵芯點膠2.5或5一個鐵芯只需要點一種膠時2.5秒，需要點二種膠時5秒（局限于鐵芯接合面）組合鐵芯5包鐵芯膠布（上鐵夾）10（5）4G-3B，4G-3C采用圓盤包膠布機需要10秒，4G-1采用上鐵夾固定鐵芯需要5秒4G-3B，4G-3C采用圓盤包膠布機需要7.5秒，4G-1采用上鐵夾固定鐵芯需要5秒測試一5點膠10或15或20只需要點線槽膠時10秒，點線槽膠和只點鐵芯接合面2點膠時15秒，點線槽膠和點鐵芯COVER接合面6點膠時25秒采用点胶机点线槽胶，只需要點線槽膠時5秒，點線槽膠和只點鐵芯接合面2點膠時10秒，點線槽膠和點鐵芯COVER接合面6點膠時17.5秒烘烤20（压价严重时）下耳夹1.5针对4G-1含浸烘烤5洗腳2.5耐壓2.5采用三合一测试机，工时2.5秒層間2.5測試二2.5印章2.5檢查10检查凡立水，COVER，鐵芯，膠布，PIN，印章检查凡立水，COVER，鐵芯，膠布，PIN，工时7.5秒合腳2.5包裝2.5包装时检查印章，工时不变第6页共25页第5页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共25页文件类别产品报价規范文件编号版本版次页次作业标准TM3PE-DA03/12第7页共25页第6页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共25页4.2.1G-3A系列站别秒/PC注解最低报价初級繞線18或23只有一個繞組時為18，兩個繞組時為23如果产品为单股线时，可采用八轴机绕线，工时为12秒理线8或16只有一個繞組時為8，兩個繞組時為14只有一個繞組時為8，兩個繞組時為12摆线包3初级焊锡3清洗3次级绕线21依據產品葉片的數目而定(一個葉片1.5秒)线包检查6摆线包30次级焊锡3焊锡检查3线包刷凡立水6上cover3鐵芯點膠3或6一個鐵芯只需要點一種膠時3秒，需要點二種膠時6秒（局限于鐵芯接合面）組合鐵芯6磨电感3有铁芯点胶时有铁芯点胶时包鐵芯膠布10采用圆盘包胶布机采用圆盘包胶布机，7.5秒胶布检查3COVER上有挡片时測試一6點膠15或21依据点胶数目而定（一处点胶3秒）烘烤32耐壓3印章3第8页共25页第7页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共25页文件类别文件...
