(整理)高压电气设备吊装方案VIP免费

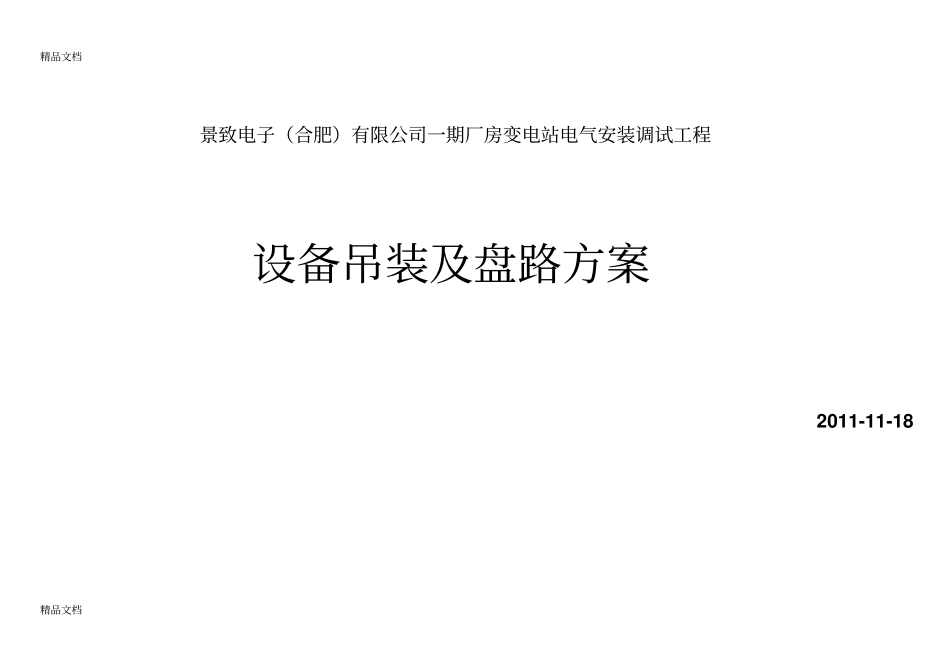

(整理)高压电气设备吊装方案_第1页
1/14

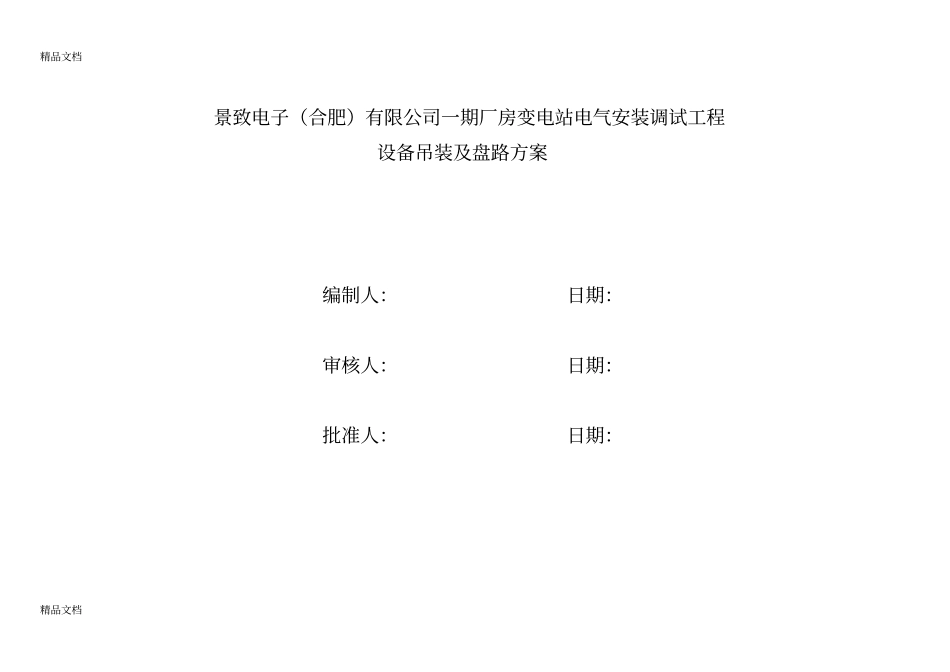

(整理)高压电气设备吊装方案_第2页
2/14

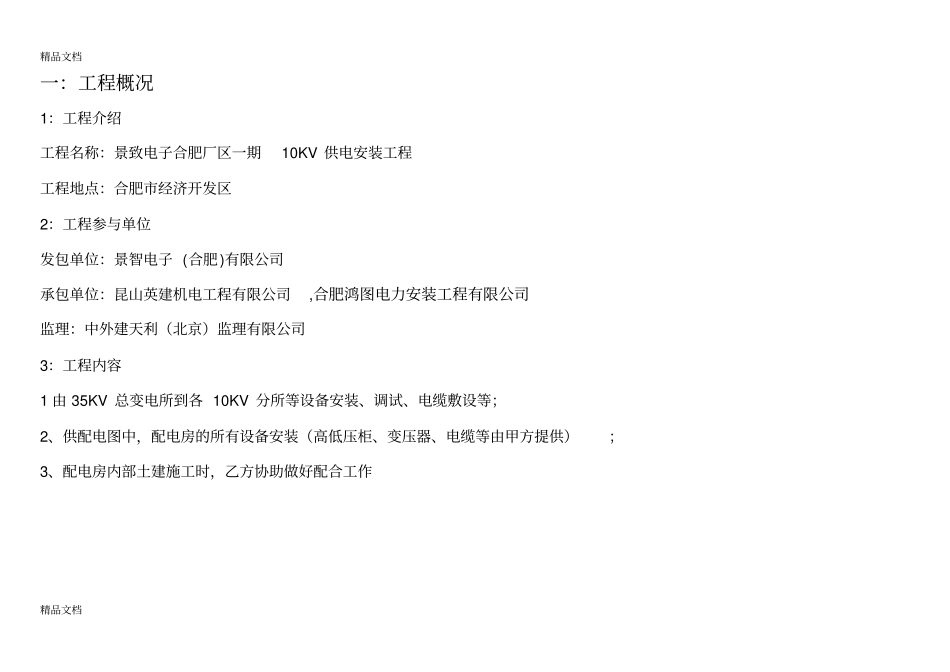

(整理)高压电气设备吊装方案_第3页
3/14
精品文档精品文档景致电子(合肥)有限公司一期厂房变电站电气安装调试工程设备吊装及盘路方案2011-11-18精品文档精品文档景致电子(合肥)有限公司一期厂房变电站电气安装调试工程设备吊装及盘路方案编制人:日期:审核人:日期:批准人:日期:精品文档精品文档一:工程概况1:工程介绍工程名称:景致电子合肥厂区一期10KV供电安装工程工程地点:合肥市经济开发区2:工程参与单位发包单位:景智电子(合肥)有限公司承包单位:昆山英建机电工程有限公司,合肥鸿图电力安装工程有限公司监理:中外建天利(北京)监理有限公司3:工程内容1由35KV总变电所到各10KV分所等设备安装、调试、电缆敷设等;2、供配电图中,配电房的所有设备安装(高低压柜、变压器、电缆等由甲方提供);3、配电房内部土建施工时,乙方协助做好配合工作精品文档精品文档二:吊装前准备工作熟悉勘察地况地形及设备吊装、吊车定位作业区域的情况,设备的重量、规格大小、高度,制定出施工吊装流程图。施工准备吊装方案吊装规限定位工具盘路定向对设备起吊至吊装孔处下脱钩盘路定位完成三:本工程共需吊装设备主要设备有10KV变压器14台,(详细资料见附表)设备名称数量重量尺寸10KV变压器2000KVA6台4700kg/台H*L*W2535*1850*120010KV开关柜1250KVA4台/2台3250/4200kg/台H*L*W1825*1650*1100/1215*1900*120010KV变压器1600KVA2台4000kg/台H*L*W2045*1750*110010KV开关柜27台小于1550kg/台宽800*长1800*高2300低压开关柜48面小于1550kg/面宽800*长1800*高2300精品文档精品文档四:设备进场路线图道路勘察情况精品文档精品文档五:吊装索具及盘路工具配备1:10KV变压器索具配为8T卸扣4只,栓挂钢丝绳2根,规格为6*37-φ32,长度为6M,一弯两股使用。2:起吊控制柜索具为吊带二根,规格为5T,卸扣为4只5T.3:编制依据:(1)变压器外形尺寸、重量及施工平面布置;(2)《化工工程建设起重施工规范》HGJ201-83;(3)我司类似工程吊装经验;(4)现场考察情况;六:吊運和定位:根据10KV变压器最大单台重量为4700KG,工作半径为15-16米,根据该吊车性能表在此工况下吊车额定荷载为17吨,大于设备重量可满足吊车要求。将10KV变压器吊起脱离地面50公分后转台至建筑吊装孔落下层,放置盘路工具至定位,定位离吊装孔大约25米左右,10KV开关柜上台阶1.5米处,其它以此类推,5T叉车配合作业。七:指挥方式:对讲机、手式、哨子。精品文档精品文档八:安全措施:1:10KV变压器等设备重量重、体积大、高度高,又在施工工地作业,因此安全工作尤为重要,必须给予高度重视,必须精心组织,精心指挥,加大对施工人员的安全教育,所有参加施工人员必须精心操作,精心施工,对立安全第一的思想,同时应具有自我保护及保护他人的安全意识。2:施工前由起重工程师向所有参加施工人员进行方案技术交底。尤其是对吊车耳机除进行技术复查外,还要明确吊装指挥信号。3:所有参加施工人员均应严格执行《化工工程建设起重施工规范》HGJ201-83及厂方的施工安全规定。4:吊车必须严格按方案中所定的工作半径站位,严禁超负荷吊装。5:吊车站位的地基要结实可靠,可采取铺路基箱和厚钢板的措施来保证吊车站位结实可靠。6:吊车开机吊装前应对吊车部分,吊车臂杆的连接部分以及线路、钢丝绳等进行全面检查,确认无误后方可进行吊装。7:吊装用的索具使用前应进行检查,如有破损严禁使用。8:指挥人员与吊车司机应统一信号,严禁误操作。9:作业人员在高度作业时应戴好安全帽,系好安全带,高空作业时,严禁向地面抛物。10:吊装作业区域设备警戒线,除作业人员,严禁进入警戒线内。11:安全员要佩戴明显标志,随时对施工现场的违章现象及事故苗头进行监督和制止。精品文档精品文档12:吊装准备工作就绪后,应进行检查,确认无问题后,方可进行吊装。13:复位参加吊装作业人员都要明确自己的职责,不可撤离职守,一切行动必须听从指挥。14:大型设备吊装应做到精心组织、精心指挥、精心作业。15:五级风以上严禁吊装作业。九:施工作业安全分析工作内容潜在事故应对措施吊车站位站位地面不实导致吊车侧翻吊车支腿地面保证结实可靠,可铺垫路基箱和...
