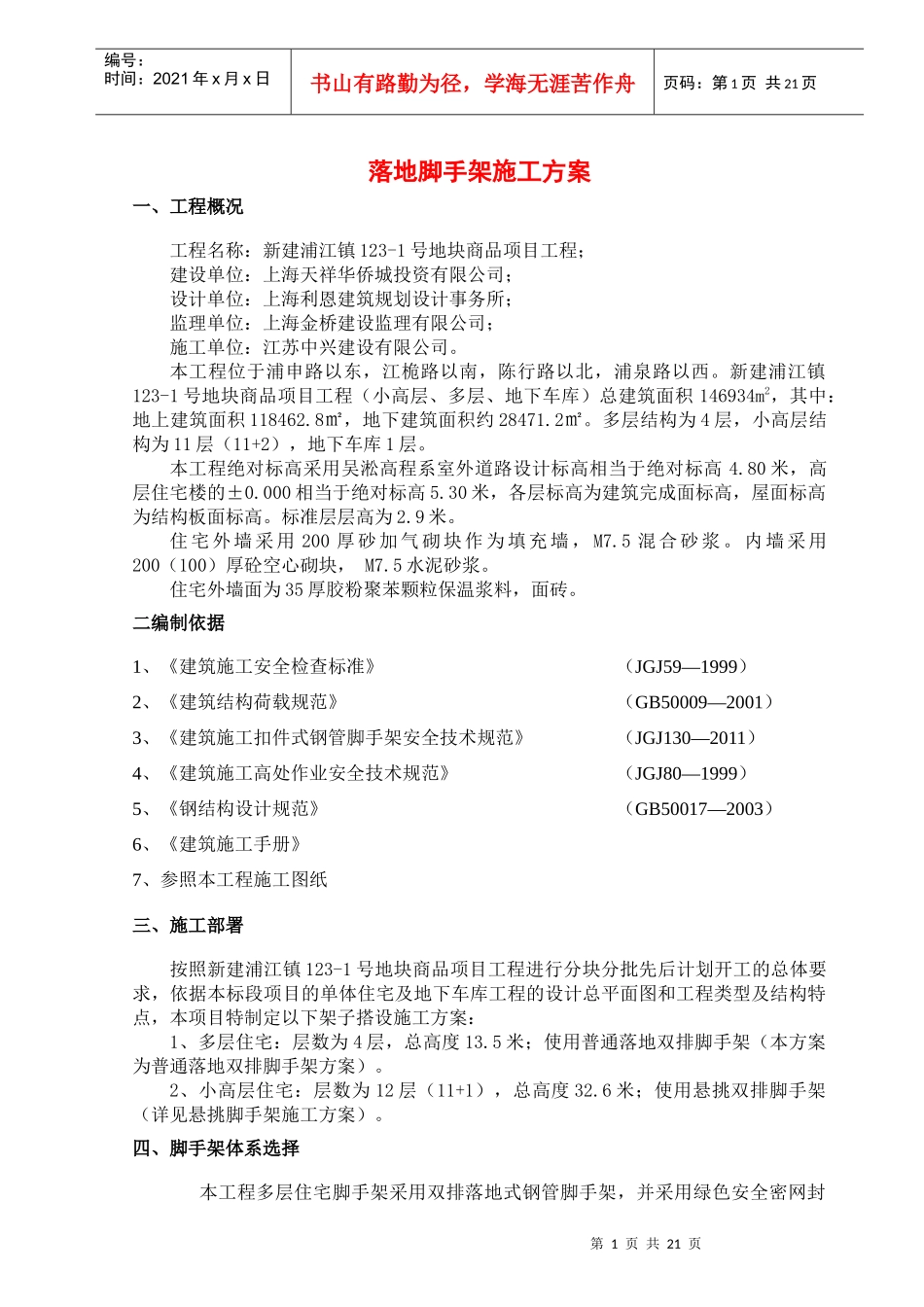

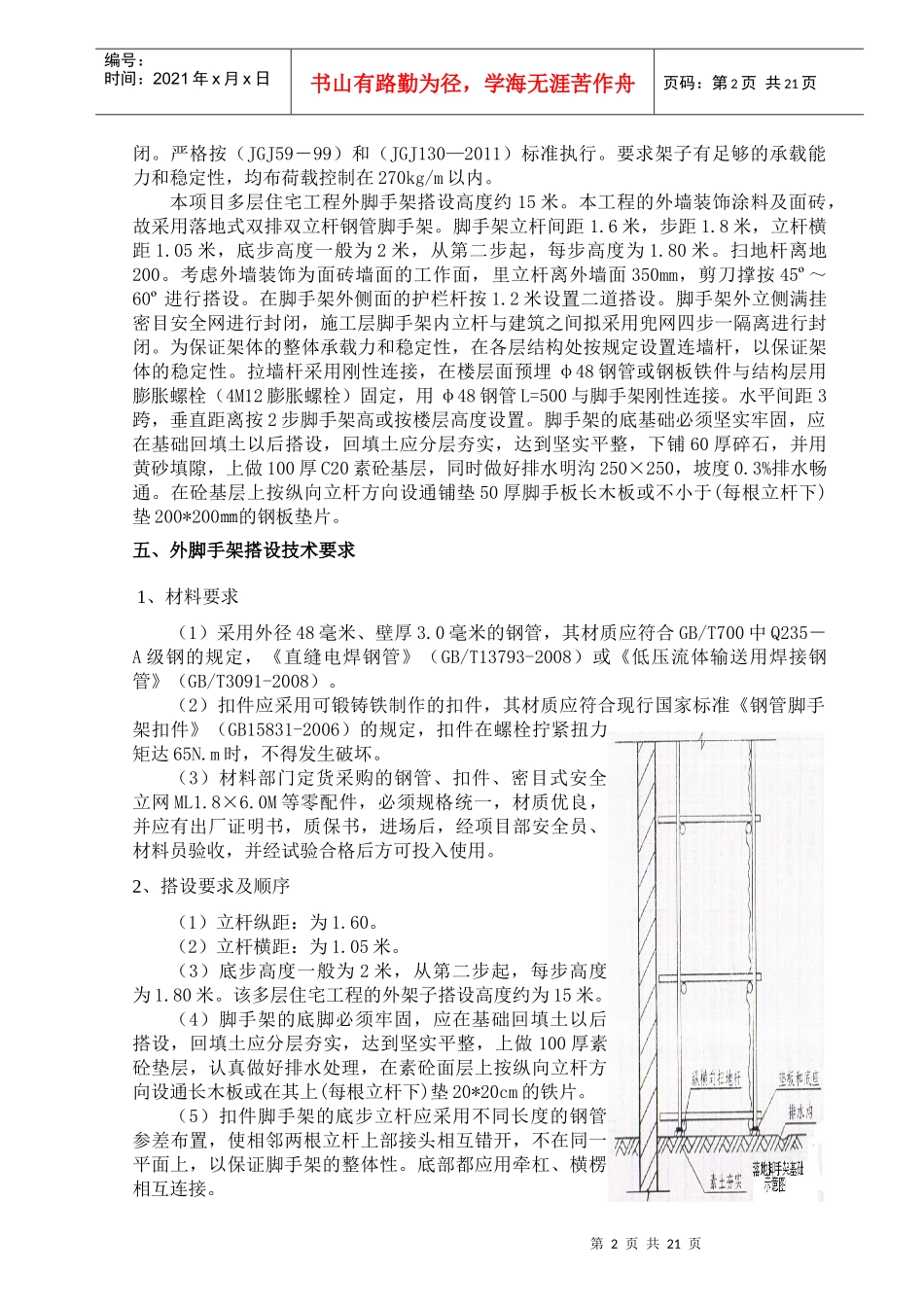

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页落地脚手架施工方案一、工程概况工程名称：新建浦江镇123-1号地块商品项目工程；建设单位：上海天祥华侨城投资有限公司；设计单位：上海利恩建筑规划设计事务所；监理单位：上海金桥建设监理有限公司；施工单位：江苏中兴建设有限公司。本工程位于浦申路以东，江桅路以南，陈行路以北，浦泉路以西。新建浦江镇123-1号地块商品项目工程（小高层、多层、地下车库）总建筑面积146934m2，其中：地上建筑面积118462.8㎡，地下建筑面积约28471.2㎡。多层结构为4层，小高层结构为11层（11+2），地下车库1层。本工程绝对标高采用吴淞高程系室外道路设计标高相当于绝对标高4.80米，高层住宅楼的±0.000相当于绝对标高5.30米，各层标高为建筑完成面标高，屋面标高为结构板面标高。标准层层高为2.9米。住宅外墙采用200厚砂加气砌块作为填充墙，M7.5混合砂浆。内墙采用200（100）厚砼空心砌块，M7.5水泥砂浆。住宅外墙面为35厚胶粉聚苯颗粒保温浆料，面砖。二编制依据1、《建筑施工安全检查标准》（JGJ59—1999）2、《建筑结构荷载规范》（GB50009—2001）3、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130—2011）4、《建筑施工高处作业安全技术规范》（JGJ80—1999）5、《钢结构设计规范》（GB50017—2003）6、《建筑施工手册》7、参照本工程施工图纸三、施工部署按照新建浦江镇123-1号地块商品项目工程进行分块分批先后计划开工的总体要求，依据本标段项目的单体住宅及地下车库工程的设计总平面图和工程类型及结构特点，本项目特制定以下架子搭设施工方案：1、多层住宅：层数为4层，总高度13.5米；使用普通落地双排脚手架（本方案为普通落地双排脚手架方案）。2、小高层住宅：层数为12层（11+1），总高度32.6米；使用悬挑双排脚手架（详见悬挑脚手架施工方案）。四、脚手架体系选择本工程多层住宅脚手架采用双排落地式钢管脚手架，并采用绿色安全密网封第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页闭。严格按（JGJ59－99）和（JGJ130—2011）标准执行。要求架子有足够的承载能力和稳定性，均布荷载控制在270kg/m以内。本项目多层住宅工程外脚手架搭设高度约15米。本工程的外墙装饰涂料及面砖，故采用落地式双排双立杆钢管脚手架。脚手架立杆间距1.6米，步距1.8米，立杆横距1.05米，底步高度一般为2米，从第二步起，每步高度为1.80米。扫地杆离地200。考虑外墙装饰为面砖墙面的工作面，里立杆离外墙面350mm，剪刀撑按45º～60º进行搭设。在脚手架外侧面的护栏杆按1.2米设置二道搭设。脚手架外立侧满挂密目安全网进行封闭，施工层脚手架内立杆与建筑之间拟采用兜网四步一隔离进行封闭。为保证架体的整体承载力和稳定性，在各层结构处按规定设置连墙杆，以保证架体的稳定性。拉墙杆采用刚性连接，在楼层面预埋φ48钢管或钢板铁件与结构层用膨胀螺栓（4M12膨胀螺栓）固定，用φ48钢管L=500与脚手架刚性连接。水平间距3跨，垂直距离按2步脚手架高或按楼层高度设置。脚手架的底基础必须坚实牢固，应在基础回填土以后搭设，回填土应分层夯实，达到坚实平整，下铺60厚碎石，并用黄砂填隙，上做100厚C20素砼基层，同时做好排水明沟250×250，坡度0.3%排水畅通。在砼基层上按纵向立杆方向设通铺垫50厚脚手板长木板或不小于(每根立杆下)垫200*200㎜的钢板垫片。五、外脚手架搭设技术要求1、材料要求（1）采用外径48毫米、壁厚3.0毫米的钢管，其材质应符合GB/T700中Q235－A级钢的规定，《直缝电焊钢管》（GB/T13793-2008）或《低压流体输送用焊接钢管》（GB/T3091-2008）。（2）扣件应采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831-2006）的规定，扣件在螺栓拧紧扭力矩达65N.m时，不得发生破坏。（3）材料部门定货采购的钢管、扣件、密目式安全立网ML1.8×6.0M等零配件，必须规格统一，材质优良，并应有出厂证明书，质保书，进场后，经项目部安全员、材料员验收，并经试验合格后方可投入使用。2、搭设要求及顺序（1）立杆...
