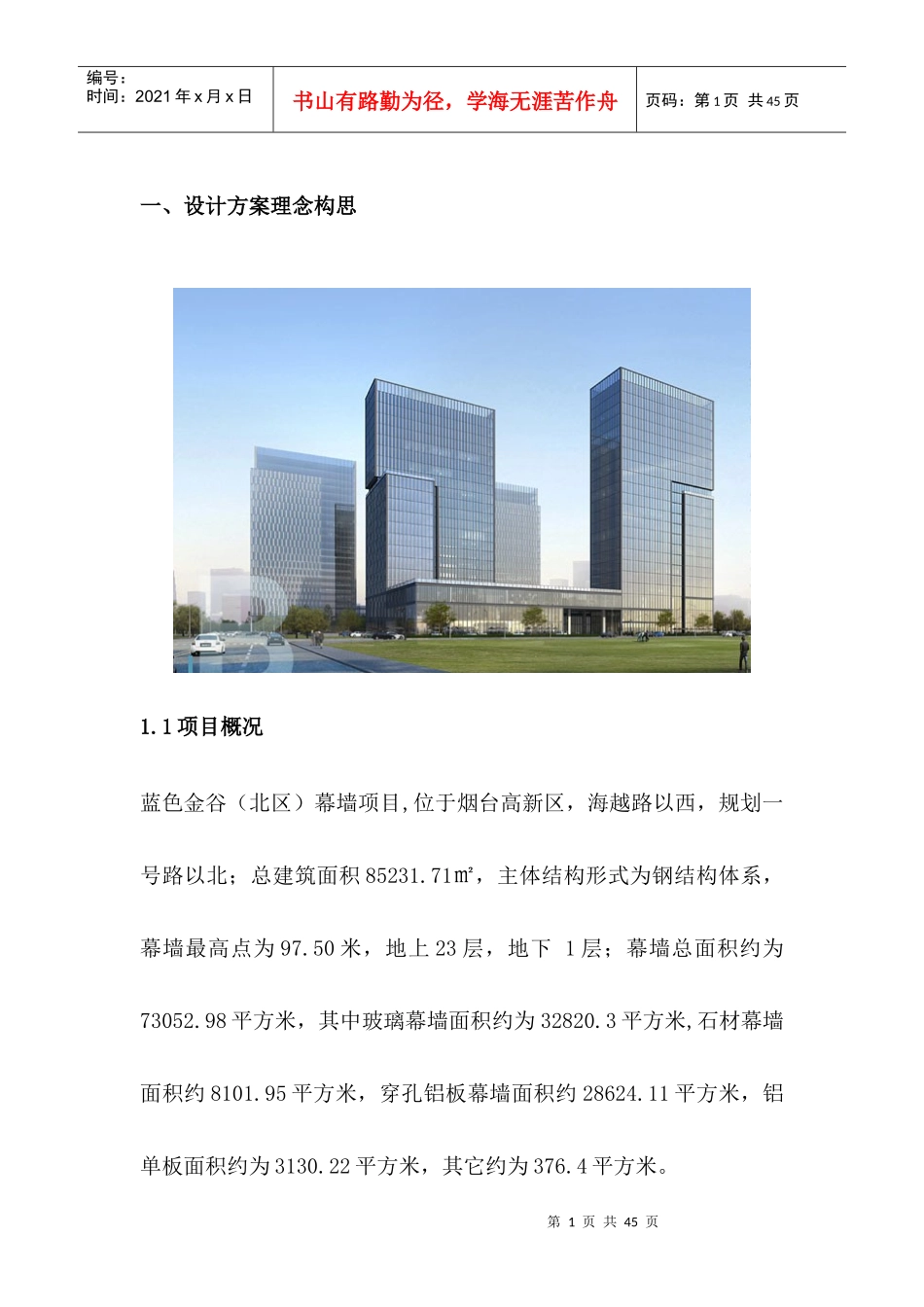

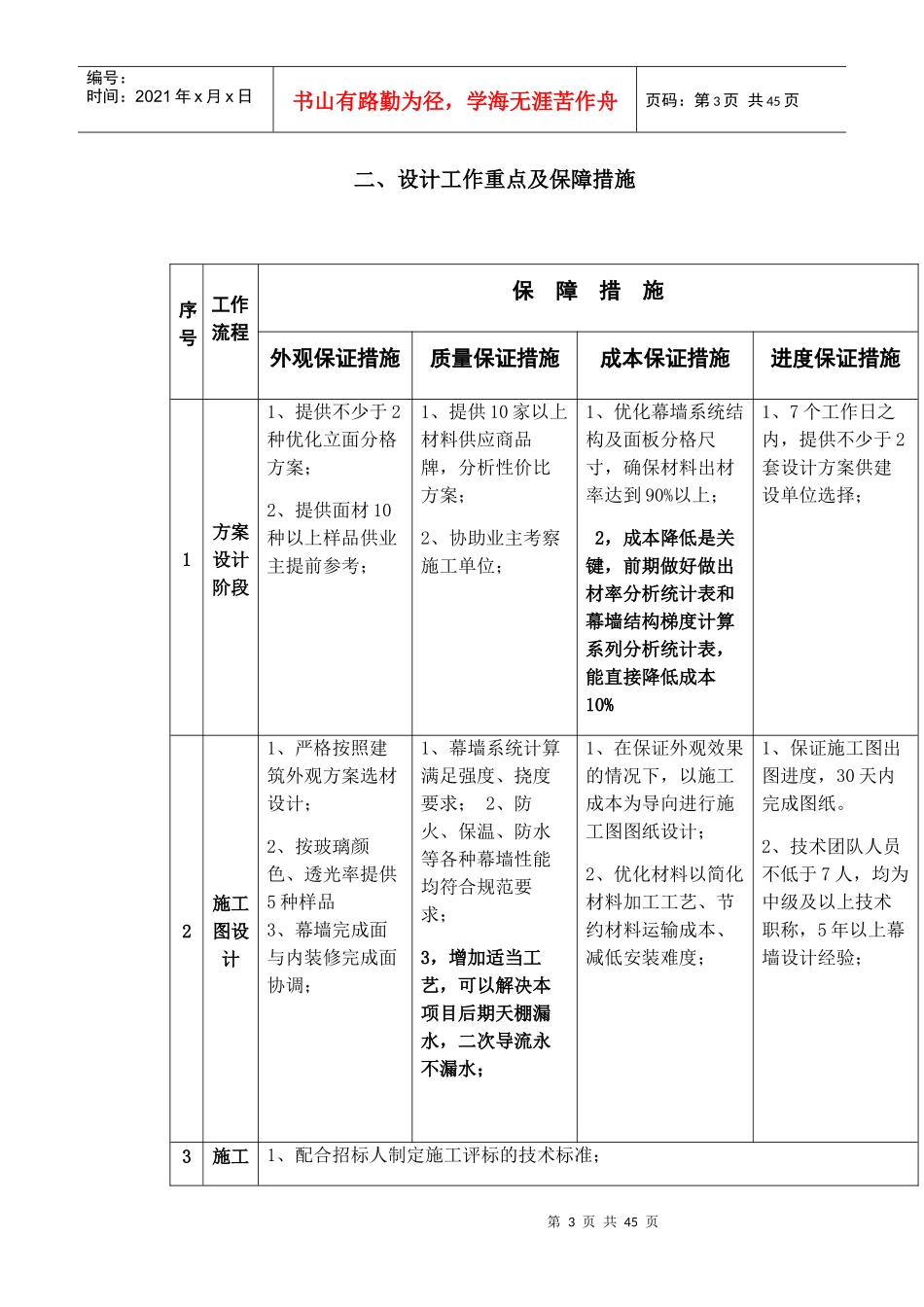

第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共45页一、设计方案理念构思1.1项目概况蓝色金谷（北区）幕墙项目,位于烟台高新区，海越路以西，规划一号路以北；总建筑面积85231.71㎡，主体结构形式为钢结构体系，幕墙最高点为97.50米，地上23层，地下1层；幕墙总面积约为73052.98平方米，其中玻璃幕墙面积约为32820.3平方米,石材幕墙面积约8101.95平方米，穿孔铝板幕墙面积约28624.11平方米，铝单板面积约为3130.22平方米，其它约为376.4平方米。第2页共45页第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共45页1.2幕墙设计内容汇总表幕墙设计基本思路：通过合理的材料运用与节点、色彩的处理，营造与之匹配的建筑文化氛围；幕墙结构选型遵循技术较先进、功能适用、运行可靠、环保节能、投资节约、易于维护的原则。第3页共45页第2页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共45页二、设计工作重点及保障措施序号工作流程保障措施外观保证措施质量保证措施成本保证措施进度保证措施1方案设计阶段1、提供不少于2种优化立面分格方案；2、提供面材10种以上样品供业主提前参考；1、提供10家以上材料供应商品牌，分析性价比方案；2、协助业主考察施工单位；1、优化幕墙系统结构及面板分格尺寸，确保材料出材率达到90%以上；2，成本降低是关键，前期做好做出材率分析统计表和幕墙结构梯度计算系列分析统计表，能直接降低成本10%1、7个工作日之内，提供不少于2套设计方案供建设单位选择；2施工图设计1、严格按照建筑外观方案选材设计；2、按玻璃颜色、透光率提供5种样品3、幕墙完成面与内装修完成面协调；1、幕墙系统计算满足强度、挠度要求；2、防火、保温、防水等各种幕墙性能均符合规范要求；3，增加适当工艺，可以解决本项目后期天棚漏水，二次导流永不漏水；1、在保证外观效果的情况下，以施工成本为导向进行施工图图纸设计；2、优化材料以简化材料加工工艺、节约材料运输成本、减低安装难度；1、保证施工图出图进度，30天内完成图纸。2、技术团队人员不低于7人，均为中级及以上技术职称，5年以上幕墙设计经验；3施工1、配合招标人制定施工评标的技术标准；第4页共45页第3页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共45页招投标阶段2、配合招标人评估投标单位递交的投标文件；3、配合招标人对其认可的各投标单位的综合技术能力进行评估；4、配合招标人分析技术标与商务标，给出最佳的合理中标价格；4施工合同签订阶段可协助招标人评估施工合同，签好施工合同直接为建设单位后期工期推进，质量保证，成本管控保驾护航：一个对幕墙施工工艺和材料标准明确的合同能能提高幕墙质量的10%；一个对图纸，材料，组织措施明确的专业幕墙合同能减少70%以上的签证；一个分歧少的合同，能增加10%的进度；5施工阶段1、样品封样，并作为施工方后期提料的依据；2、定期派技术人员，施工现场巡检，发现问题及时回馈业主；3、色差仪器进场检查4、六性试验通过5、协助招标人审查施工方的施工进度计划，使其满足业主总进度计划的要求；三、各阶段工作内容详解（设计工作大纲）第一阶段幕墙工程方案及施工图设计阶段1.系统方案设计阶段2.施工图设计阶段第二阶段幕墙工程招标阶段3.施工工程招评标服务第5页共45页第4页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共45页第三阶段幕墙施工阶段的工程质量监督服务4.工程施工/竣工阶段第一阶段幕墙工程方案及施工图设计阶段1.系统方案设计阶段1.1根据本项目建筑设计师的外立面方案设计，延续深化设计1.1.1深化及完善建筑师的幕墙示意图，确定建筑风格和分格、确定幕墙工程的合理、适当且经济可行的结构体系等，保证建筑效果的实现1.1.2确定幕墙工程的性能指标包括但不限于风压变形性能、雨水渗漏性能、空气渗透性能、平面内变形性能、保温性能、隔声性能、抗撞击性能等规范要求的各项技术指标1.1.3完成初步设计所必需的图纸1.2参与外立面方案设计讨论会议，通过初步设计方...
