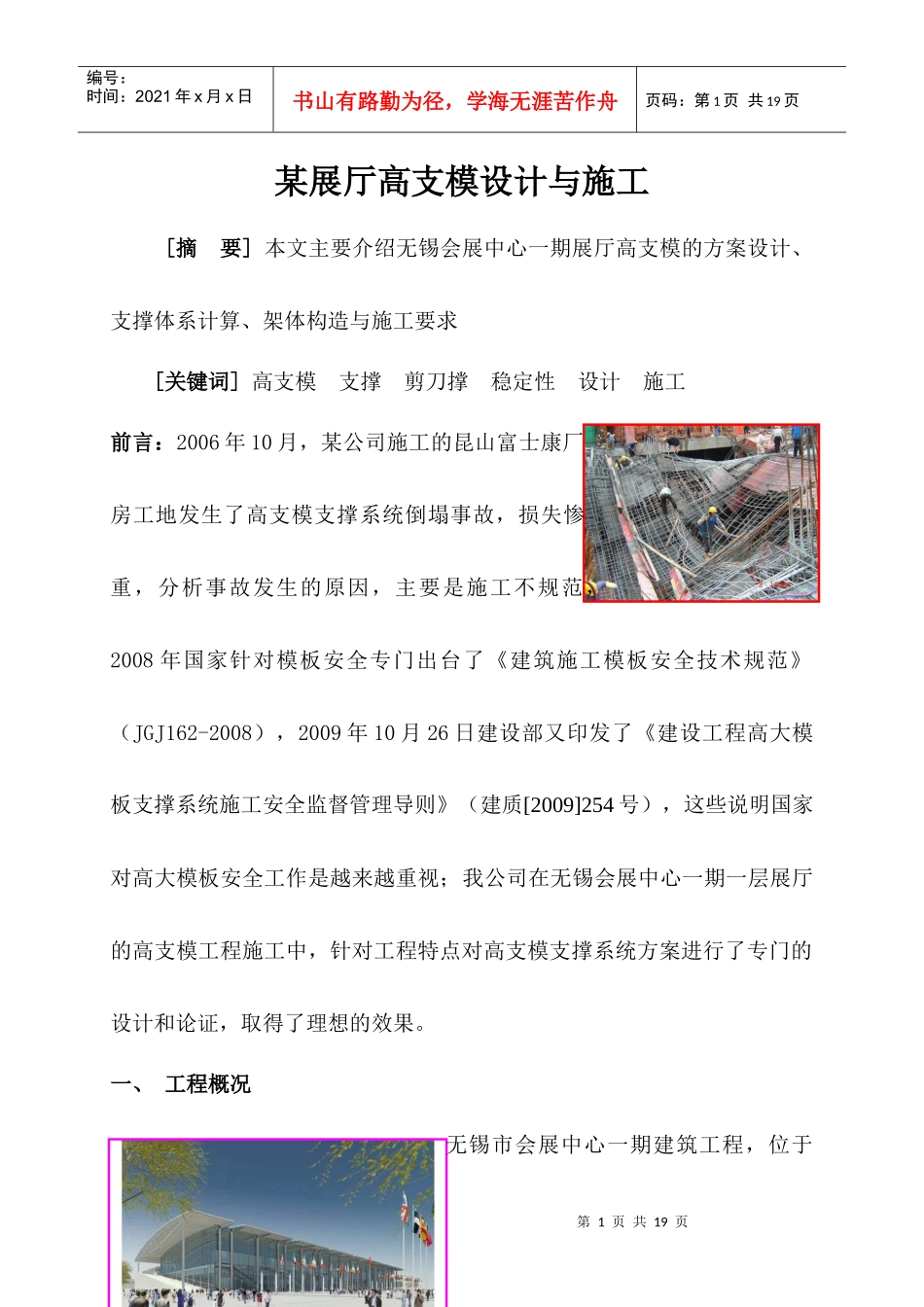

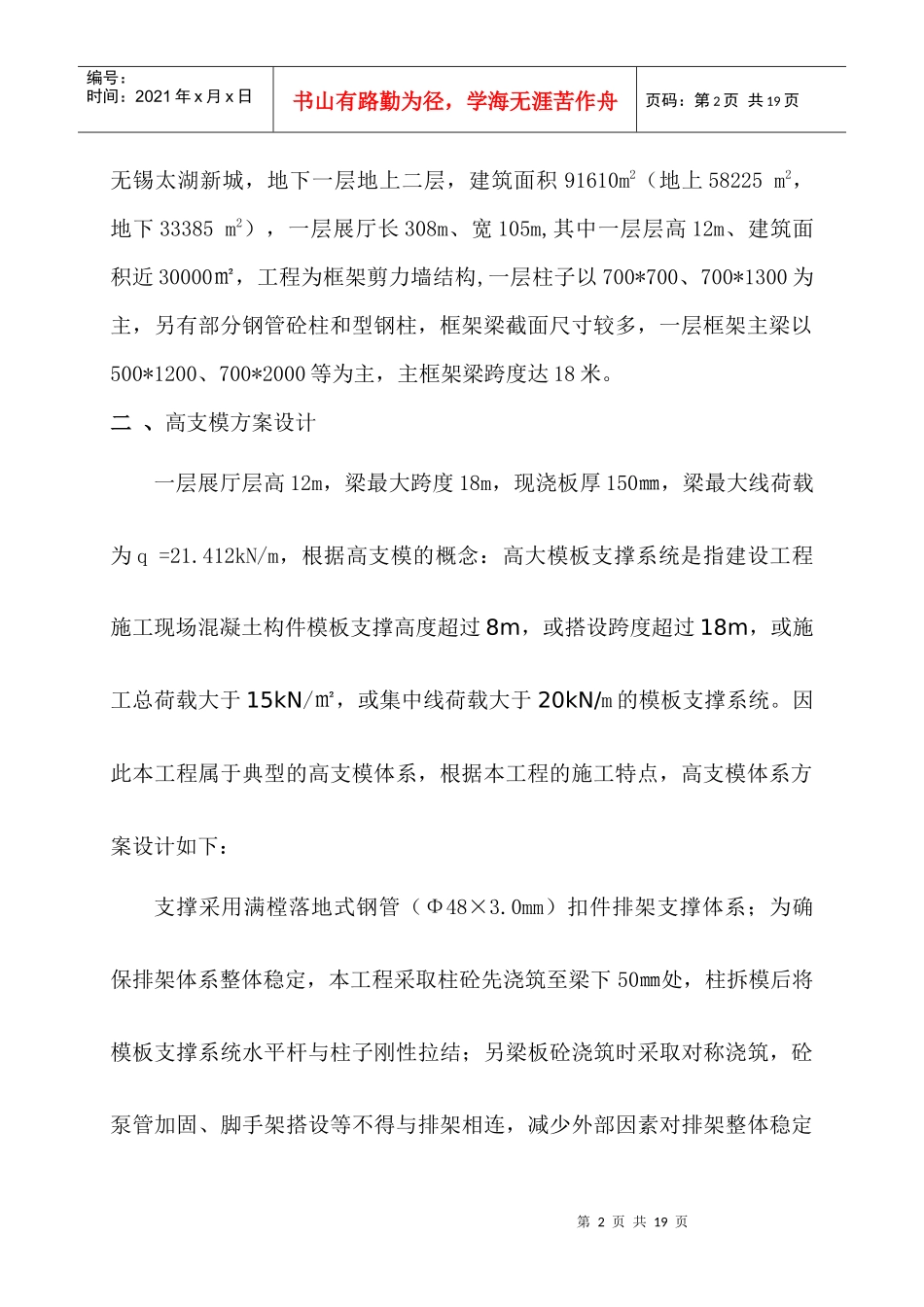

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页某展厅高支模设计与施工[摘要]本文主要介绍无锡会展中心一期展厅高支模的方案设计、支撑体系计算、架体构造与施工要求[关键词]高支模支撑剪刀撑稳定性设计施工前言：2006年10月，某公司施工的昆山富士康厂房工地发生了高支模支撑系统倒塌事故，损失惨重，分析事故发生的原因，主要是施工不规范，2008年国家针对模板安全专门出台了《建筑施工模板安全技术规范》（JGJ162-2008），2009年10月26日建设部又印发了《建设工程高大模板支撑系统施工安全监督管理导则》（建质[2009]254号），这些说明国家对高大模板安全工作是越来越重视；我公司在无锡会展中心一期一层展厅的高支模工程施工中，针对工程特点对高支模支撑系统方案进行了专门的设计和论证，取得了理想的效果。一、工程概况无锡市会展中心一期建筑工程，位于第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页无锡太湖新城，地下一层地上二层，建筑面积91610m2（地上58225m2，地下33385m2），一层展厅长308m、宽105m,其中一层层高12m、建筑面积近30000㎡，工程为框架剪力墙结构,一层柱子以700*700、700*1300为主，另有部分钢管砼柱和型钢柱，框架梁截面尺寸较多，一层框架主梁以500*1200、700*2000等为主，主框架梁跨度达18米。二、高支模方案设计一层展厅层高12m，梁最大跨度18m，现浇板厚150㎜，梁最大线荷载为q=21.412kN/m，根据高支模的概念：高大模板支撑系统是指建设工程施工现场混凝土构件模板支撑高度超过8m，或搭设跨度超过18m，或施工总荷载大于15kN/㎡，或集中线荷载大于20kN/m的模板支撑系统。因此本工程属于典型的高支模体系，根据本工程的施工特点，高支模体系方案设计如下：支撑采用满樘落地式钢管（Φ48×3.0mm）扣件排架支撑体系；为确保排架体系整体稳定，本工程采取柱砼先浇筑至梁下50㎜处，柱拆模后将模板支撑系统水平杆与柱子刚性拉结；另梁板砼浇筑时采取对称浇筑，砼泵管加固、脚手架搭设等不得与排架相连，减少外部因素对排架整体稳定第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页性的影响；模板选用18厚木胶合板和50×100木方。展厅上方700×2000大梁底部模板支撑立杆间距按0.41×0.41m设置，板底模板支撑立杆间距按0.82×0.82m设置，水平杆步距纵横向均按1.5m设置，其中离地200mm设一道扫地杆，在梁底和板底50×100mm木楞底设一道承压杆；为满足扣件抗滑要求和增加安全储备，梁下横杆下均设双扣件；700*2000大梁底支撑一排四根立杆，每根立杆荷载不超过0.8KN,对大于500*1200(肋梁)的梁,采取增加立杆或缩小纵距的方法来调整控制立杆荷载。所有主梁的横杆与次梁的纵杆拉通,框架主梁和边梁一侧立杆外侧设垂直剪刀撑,整个支架外围设垂直剪刀撑,由于层高较高,梁下剪刀撑分二次到底,对700*2000的大梁及相应大荷载梁下立杆增设斜撑,排架水平剪刀撑共设上、中、下三道。第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页三、高支模支撑的计算（以700×2000大梁为例）模板支架搭设高度H为11.85米，基本尺寸为：梁截面B×D=700mm×2000mm，梁支撑立杆的横距(跨度方向)l=0.41米，立杆的步距h=1.50米，梁底增加2道承重立杆。第5页共19页第4页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共19页梁模板支撑架立面简图采用的钢管类型为Φ48×3.0。1、模板面板计算面板为受弯结构，需要验算其抗弯强度和刚度。模板面板的按照多跨连续梁计算。作用荷载包括梁与模板自重荷载，施工活荷载等。1．1.荷载的计算：(1)钢筋混凝土梁自重(kN/m)：q1=25.00×2.00×0.41=20.5kN/m第6页共19页第5页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共19页(2)模板的自重线荷载(kN/m)：q2=0.35×0.41×(2×2.00+0.70)/0.70=0.964kN/m(3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN)：经计算得到：活荷载标准值P1=(1.00+2.00)...
