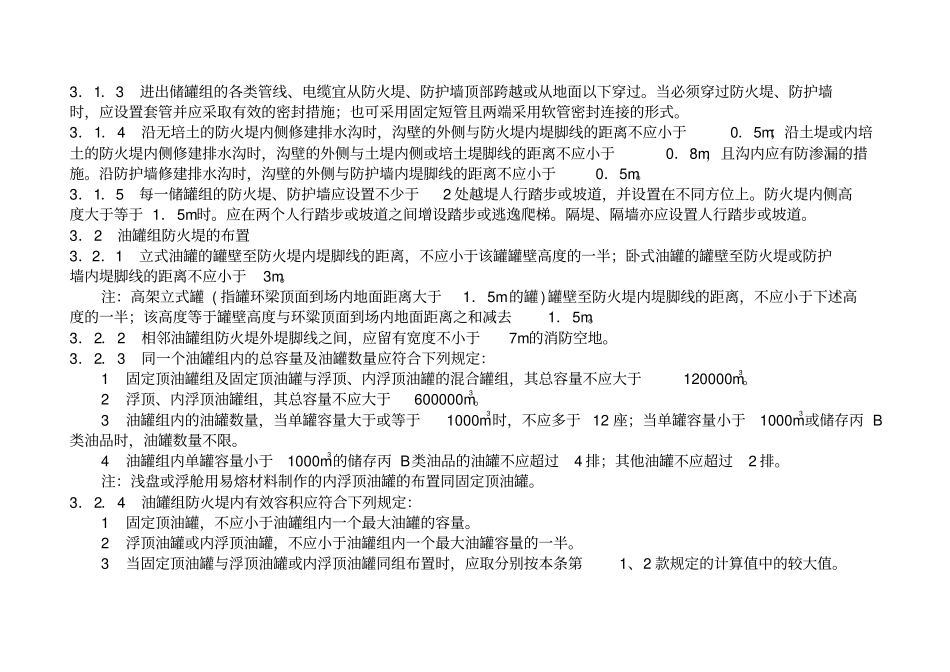

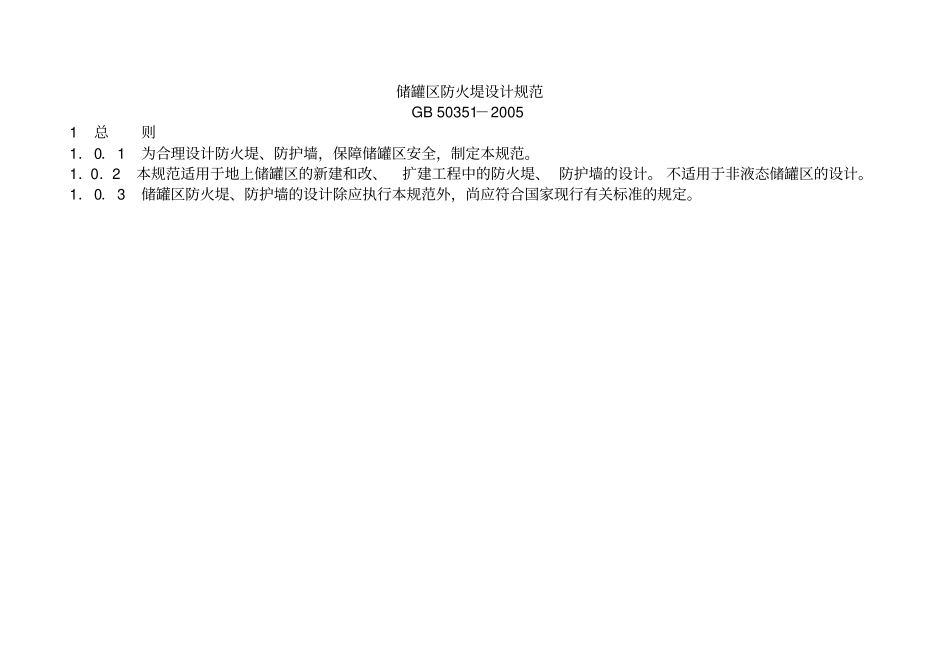

储罐区防火堤设计规范GB50351－20051总则1．0．1为合理设计防火堤、防护墙，保障储罐区安全，制定本规范。1．0．2本规范适用于地上储罐区的新建和改、扩建工程中的防火堤、防护墙的设计。不适用于非液态储罐区的设计。1．0．3储罐区防火堤、防护墙的设计除应执行本规范外，尚应符合国家现行有关标准的规定。3防火堤、防护墙的布置3．1一般规定3．1．1防火堤、防护墙的选用应根据储存液态介质的性质确定。3．1．2防火堤、防护墙必须采用不燃烧材料建造。且必须密实、闭合。3．1．3进出储罐组的各类管线、电缆宜从防火堤、防护墙顶部跨越或从地面以下穿过。当必须穿过防火堤、防护墙时，应设置套管并应采取有效的密封措施；也可采用固定短管且两端采用软管密封连接的形式。3．1．4沿无培土的防火堤内侧修建排水沟时，沟壁的外侧与防火堤内堤脚线的距离不应小于0．5m；沿土堤或内培土的防火堤内侧修建排水沟时，沟壁的外侧与土堤内侧或培土堤脚线的距离不应小于0．8m，且沟内应有防渗漏的措施。沿防护墙修建排水沟时，沟壁的外侧与防护墙内堤脚线的距离不应小于0．5m。3．1．5每一储罐组的防火堤、防护墙应设置不少于2处越堤人行踏步或坡道，并设置在不同方位上。防火堤内侧高度大于等于1．5m时。应在两个人行踏步或坡道之间增设踏步或逃逸爬梯。隔堤、隔墙亦应设置人行踏步或坡道。3．2油罐组防火堤的布置3．2．1立式油罐的罐壁至防火堤内堤脚线的距离，不应小于该罐罐壁高度的一半；卧式油罐的罐壁至防火堤或防护墙内堤脚线的距离不应小于3m。注：高架立式罐(指罐环梁顶面到场内地面距离大于1．5m的罐)罐壁至防火堤内堤脚线的距离，不应小于下述高度的一半；该高度等于罐壁高度与环粱顶面到场内地面距离之和减去1．5m。3．2．2相邻油罐组防火堤外堤脚线之间，应留有宽度不小于7m的消防空地。3．2．3同一个油罐组内的总容量及油罐数量应符合下列规定：1固定顶油罐组及固定顶油罐与浮顶、内浮顶油罐的混合罐组，其总容量不应大于120000m3。2浮顶、内浮顶油罐组，其总容量不应大于600000m3。3油罐组内的油罐数量，当单罐容量大于或等于1000m3时，不应多于12座；当单罐容量小于1000m3或储存丙B类油品时，油罐数量不限。4油罐组内单罐容量小于1000m3的储存丙B类油品的油罐不应超过4排；其他油罐不应超过2排。注：浅盘或浮舱用易熔材料制作的内浮顶油罐的布置同固定顶油罐。3．2．4油罐组防火堤内有效容积应符合下列规定：1固定顶油罐，不应小于油罐组内一个最大油罐的容量。2浮顶油罐或内浮顶油罐，不应小于油罐组内一个最大油罐容量的一半。3当固定顶油罐与浮顶油罐或内浮顶油罐同组布置时，应取分别按本条第1、2款规定的计算值中的较大值。4覆土油罐的防火堤内有效容积规定同本条第1、2、3款，但油罐容量应按其高出地面部分的容量计算。3．2．5油罐组防火堤顶面应比计算液面高出0．2m。立式油罐组的防火堤内侧高度不应小于1．0m，且外侧高度不应大于2．2m；卧式油罐组的防火堤内、外侧高度均不应小于0．5m。立式油罐组隔堤高度宜为0．5～0．8m。3．2．6油罐组防火堤有效容积应按下式计算：V＝AHj－（V1＋V2＋V3＋V4）（3．2．6）式中V——防火堤有效容积(m3)；A——由防火堤中心线围成的水平投影面积(m2)；Hj——设计液面高度(m)；V1——防火堤内设计液面高度内的一个最大油罐的基础体积(m3)；V2——防火堤内除一个最大油罐以外的其他油罐在防火堤设计液面高度内的液体体积和油罐基础体积之和(m3)；V3——防火堤中心线以内设计液面高度内的防火堤体积和内培土体积之和(m3)；V4——防火堤内设计液面高度内的隔堤、配管、设备及其他构筑物体积之和(m3)。3．2．7防火堤内的地面设计应符合下列规定：1防火堤内的地面坡度宜为0．5％；防火堤内场地土为湿陷性黄土、膨胀土或盐渍土时，应根据其危害的严重程度采取措施，防止水害；在有条件的地区，防火堤内可种植高度不超过150mm的常绿草皮。2当储罐泄漏物有可能污染地下水或附近环境时，堤内地面应采取防渗漏措施。3．2．8防火堤内排水设施的设置应符合下列规定：1防火堤内应设置集水设施。连接集水设施的雨水排放管道应从防火堤内设计地面以...
