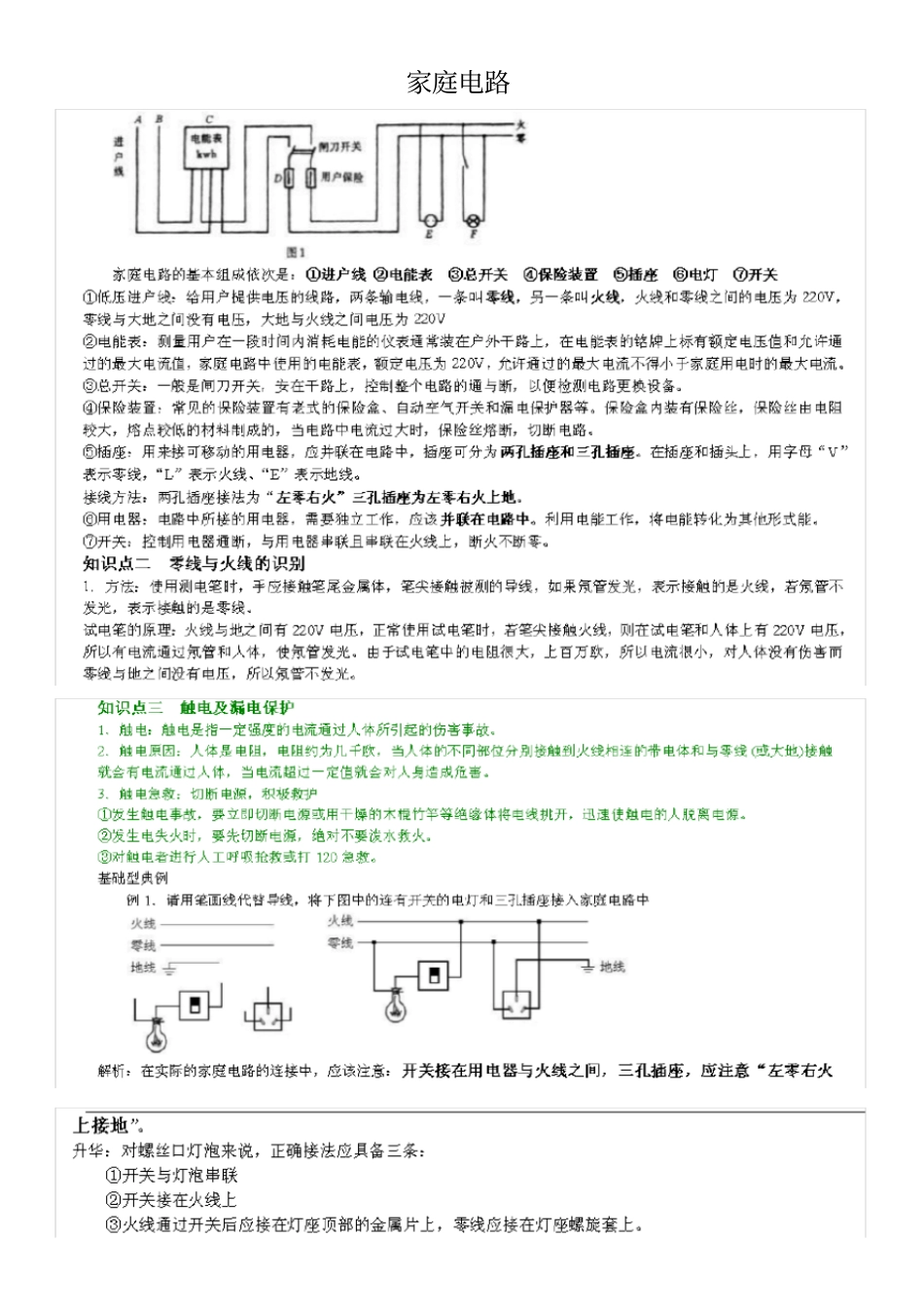

初中物理家庭电路测试题(卷)带答案VIP免费

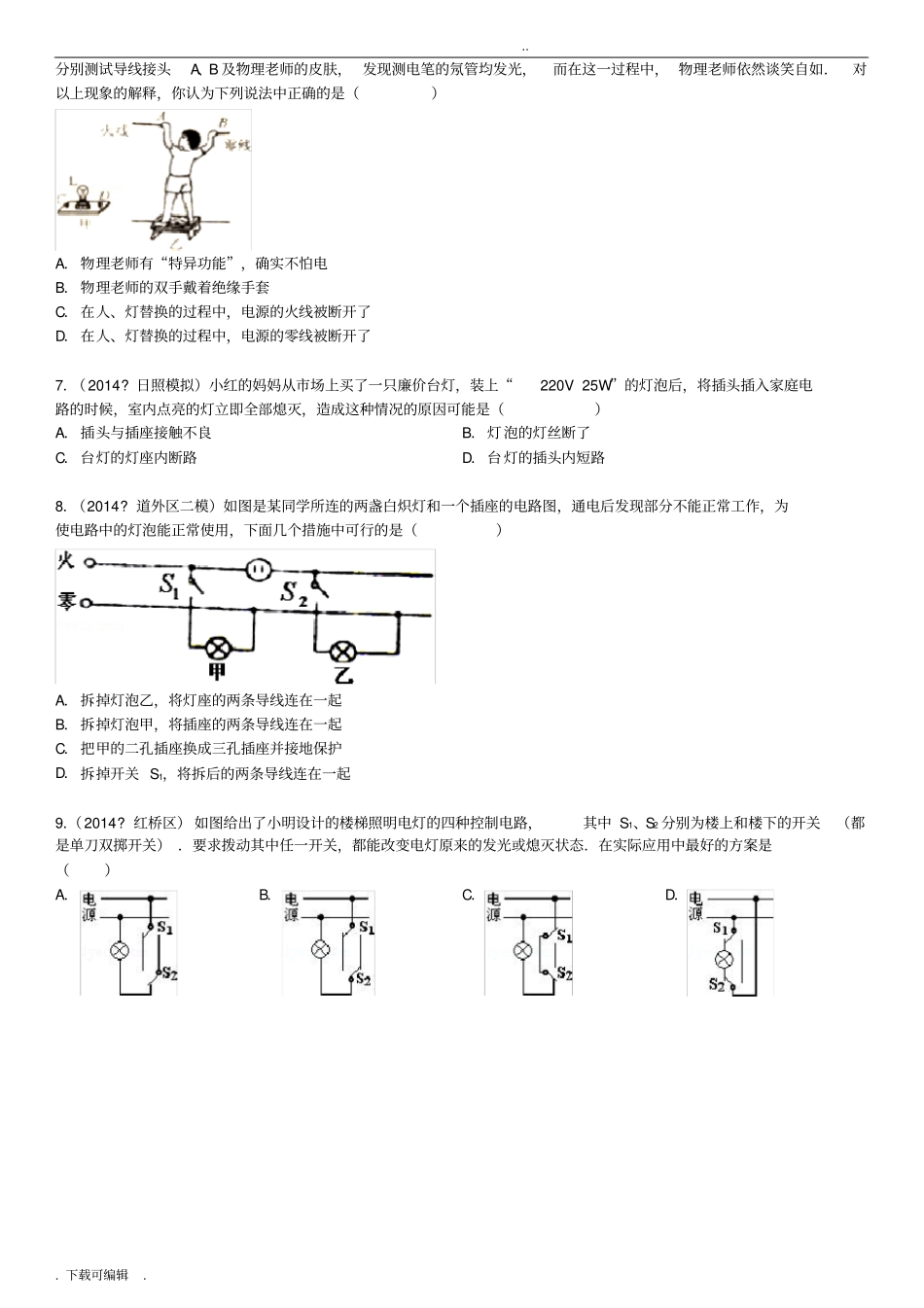

家庭电路...下载可编辑.一．选择题（共9小题）1．（2014?栾城县三模）如图所示小明家中的部分电路，此时灯和电热壶均正常工作．下列说法正确的是（）A．由图可知，a是零线，b是火线B．若进户零线断路，则灯和电热壶均不工作，测电笔接C点是不发光C．若电热壶断路，则灯仍正常工作，测笔接B、D两点时均发光D．若C、D两点间导线断路，则灯仍正常工作，电热壶不工作，测电笔接B、D两点时均发光2．（2014?西华县一模）小李家中的电灯不亮，电冰箱等用电器也不工作，但检查保险丝没有熔断，用测电笔测试所有的导线接头及用电器时，测电笔氖管均发光，则他家的电路故障可能是（）A．入户电源线的某处火线和零线短路B．入户电源线的火线某处断路C．入户电源线的零线某处断路D．供电局停电3．（2014?如皋市模拟）如图所示的家庭电路中，正常发光的两盏灯突然一起熄灭．小明先检查保险丝，保险丝完好，再用测电笔分别检测插座的两孔，发现氖管均发光，造成这一现象的原因是（）A．进户零线断了B．插座发生短路了C．某盏灯丝烧断了D．进户火线断了4．（2014?鄂州模拟）某家庭电路的电度表标有“220V10A”字样，家中正在使用的电器有一台100W的电冰箱，两个40W的日光灯．此时需要再用一个20W的台灯，可每当台灯的插头插进插座时，空气开关就“跳闸”，发生这种现象的原因可能是（）A．用电器的总功率过大B．日光灯管断路C．插座或台灯短路D．电冰箱的功率突然增大5．（2014?海安县模拟）如图所示的家庭电路中，正常发光的两盏灯突然都熄灭．小明先检查保险丝，保险丝完好，再用试电笔分别检测插座的两孔，发现氖管均发光，造成这一现象的原因是（）（选填字母）．A．进户火线断了B．插座发生短路了C．某盏灯丝烧断了D．进户零线断了6．（2014?平原县二模）“五一文艺会演”时，物理老师和电工师傅合作给同学们表演了一个“不怕电”的节目（注意：因该节目有危险，同学们切勿模仿）．首先电工师傅将两根导线的接头A、B分别连接到一标有“P2220100”的灯泡（如图甲所示）的接线柱C、D上，闭合开关，灯泡正常发光．随后，电工师傅断开开关，取下灯泡，物理老师站到干燥的木凳上，左、右两手分别抓住两导线接头A、B（如图乙所示），此时电工师傅闭合开关，用测电笔...下载可编辑.分别测试导线接头A、B及物理老师的皮肤，发现测电笔的氖管均发光，而在这一过程中，物理老师依然谈笑自如．对以上现象的解释，你认为下列说法中正确的是（）A．物理老师有“特异功能”，确实不怕电B．物理老师的双手戴着绝缘手套C．在人、灯替换的过程中，电源的火线被断开了D．在人、灯替换的过程中，电源的零线被断开了7．（2014?日照模拟）小红的妈妈从市场上买了一只廉价台灯，装上“220V25W”的灯泡后，将插头插入家庭电路的时候，室内点亮的灯立即全部熄灭，造成这种情况的原因可能是（）A．插头与插座接触不良B．灯泡的灯丝断了C．台灯的灯座内断路D．台灯的插头内短路8．（2014?道外区二模）如图是某同学所连的两盏白炽灯和一个插座的电路图，通电后发现部分不能正常工作，为使电路中的灯泡能正常使用，下面几个措施中可行的是（）A．拆掉灯泡乙，将灯座的两条导线连在一起B．拆掉灯泡甲，将插座的两条导线连在一起C．把甲的二孔插座换成三孔插座并接地保护D．拆掉开关S1，将拆后的两条导线连在一起9．（2014?红桥区）如图给出了小明设计的楼梯照明电灯的四种控制电路，其中S1、S2分别为楼上和楼下的开关（都是单刀双掷开关）．要求拨动其中任一开关，都能改变电灯原来的发光或熄灭状态．在实际应用中最好的方案是（）A．B．C．D．...下载可编辑.初中物理家庭电路试卷一．选择题（共9小题）1．（2014?栾城县三模）如图所示小明家中的部分电路，此时灯和电热壶均正常工作．下列说法正确的是（）A．由图可知，a是零线，b是火线B．若进户零线断路，则灯和电热壶均不工作，测电笔接C点是不发光C．若电热壶断路，则灯仍正常工作，测笔接B、D两点时均发光D．若C、D两点间导线断路，则灯仍正常工作，电热壶不工作，测电笔接B、D两点时均发光考点：家庭电路工作电压、零线火线的辨别方法；测电笔的使用．专题：电与热、...
