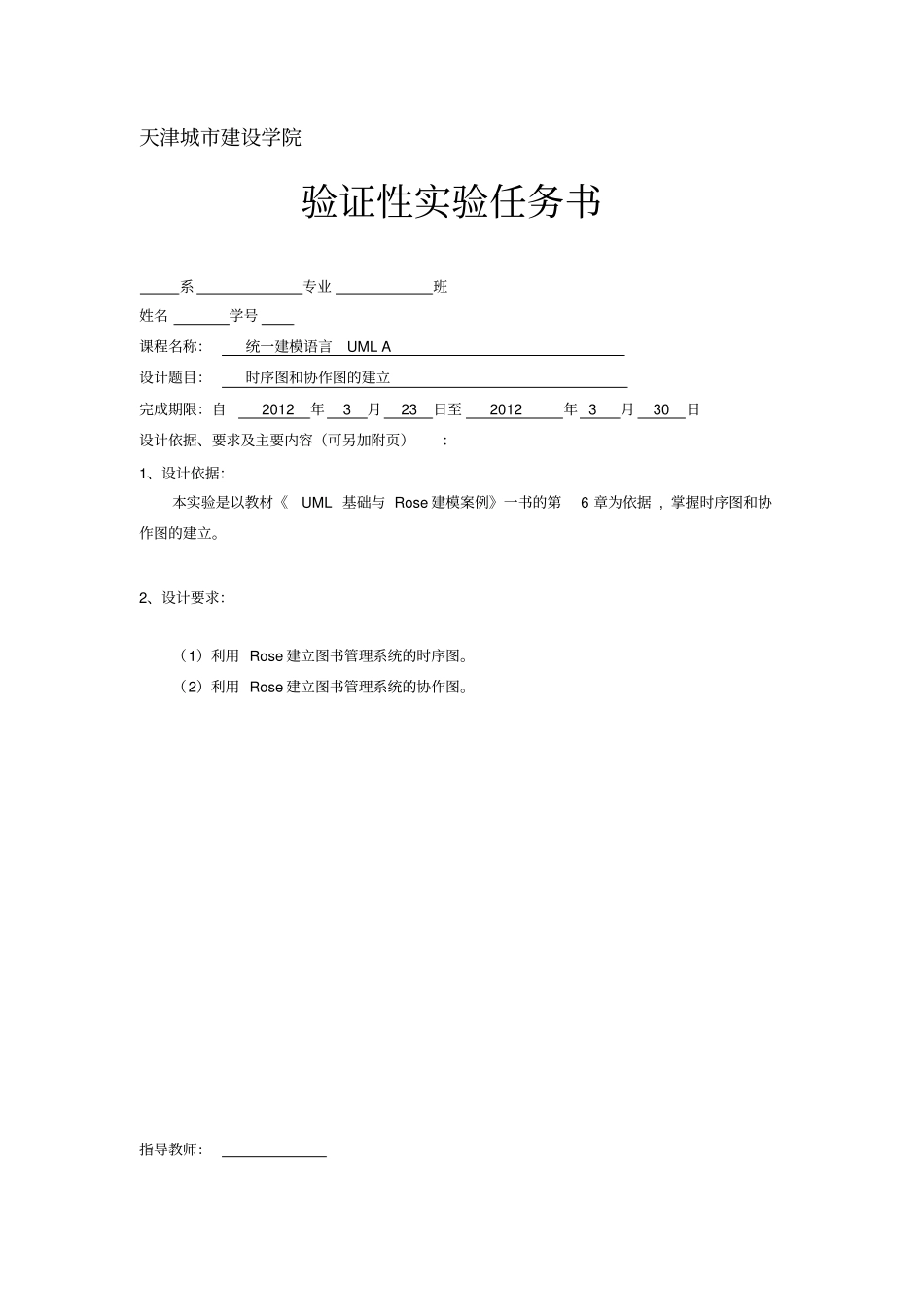

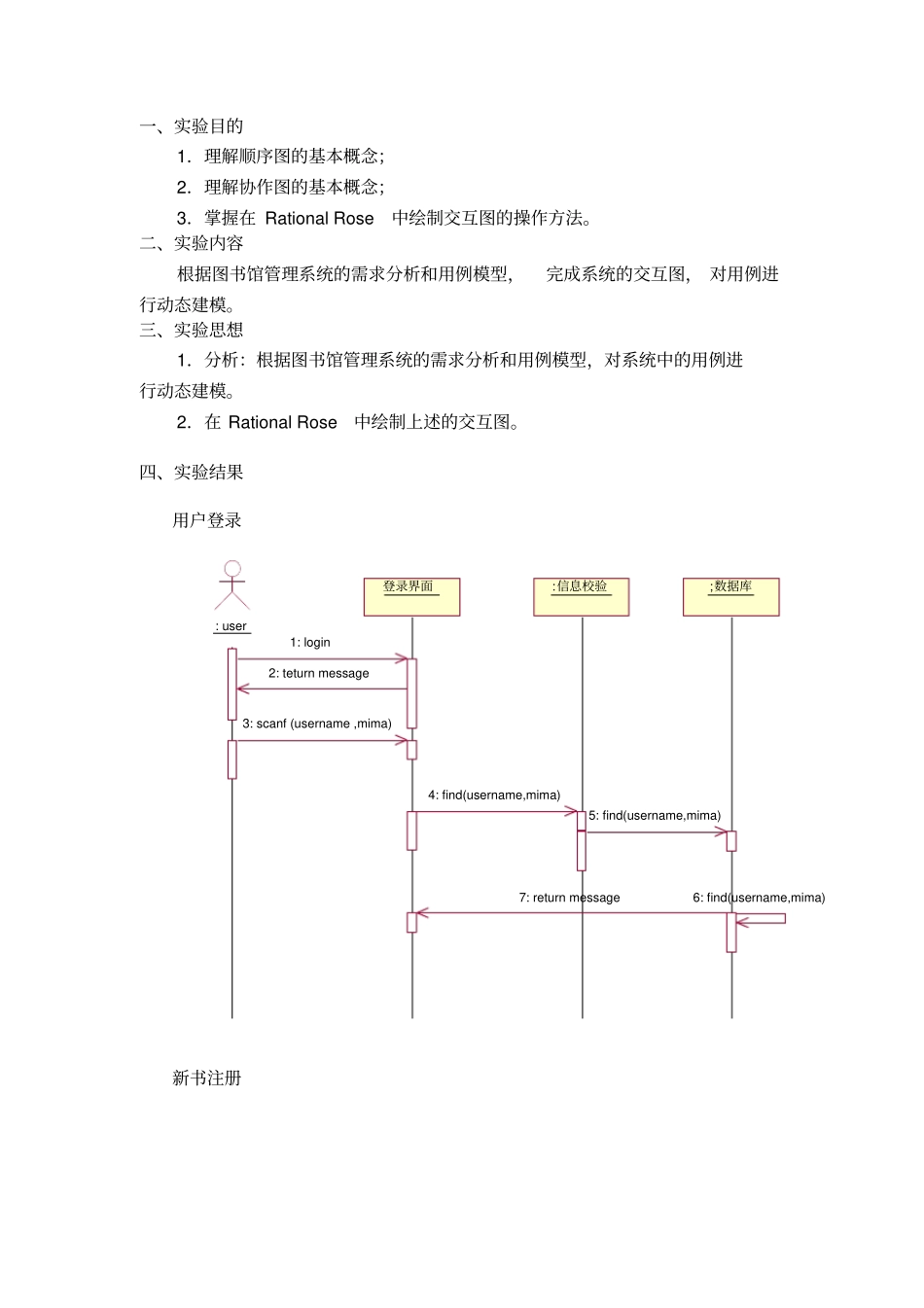

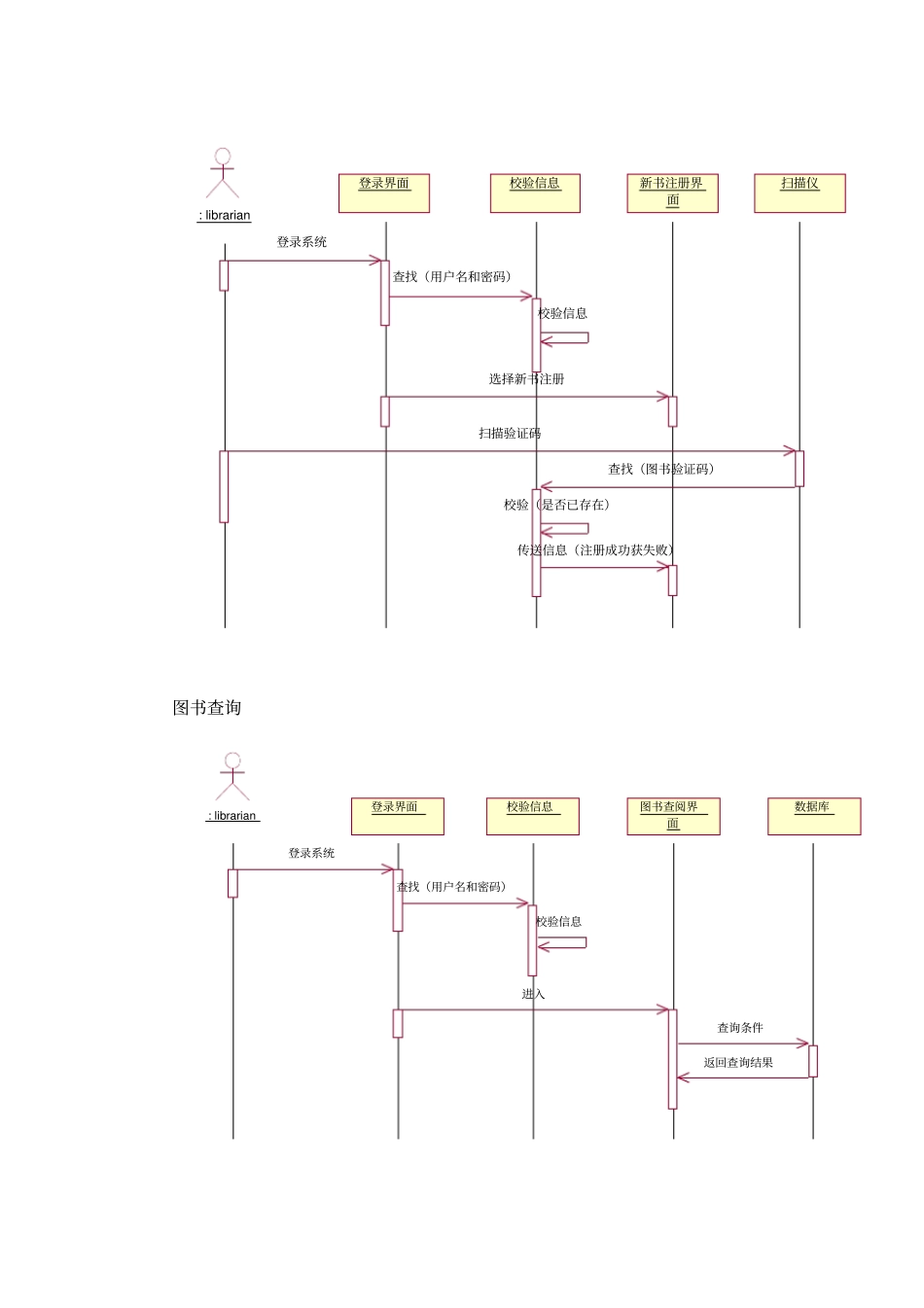

天津城市建设学院验证性实验任务书系专业班姓名学号课程名称：统一建模语言UMLA设计题目：时序图和协作图的建立完成期限：自2012年3月23日至2012年3月30日设计依据、要求及主要内容（可另加附页）：1、设计依据：本实验是以教材《UML基础与Rose建模案例》一书的第6章为依据,掌握时序图和协作图的建立。2、设计要求：（1）利用Rose建立图书管理系统的时序图。（2）利用Rose建立图书管理系统的协作图。指导教师：一、实验目的1．理解顺序图的基本概念；2．理解协作图的基本概念；3．掌握在RationalRose中绘制交互图的操作方法。二、实验内容根据图书馆管理系统的需求分析和用例模型，完成系统的交互图，对用例进行动态建模。三、实验思想1．分析：根据图书馆管理系统的需求分析和用例模型，对系统中的用例进行动态建模。2．在RationalRose中绘制上述的交互图。四、实验结果用户登录登录界面:信息校验;数据库4:find(username,mima)5:find(username,mima)7:returnmessage6:find(username,mima):user1:login2:teturnmessage3:scanf(username,mima)新书注册:librarian登录界面校验信息新书注册界面扫描仪登录系统查找（用户名和密码）校验信息选择新书注册扫描验证码查找（图书验证码）校验（是否已存在）传送信息（注册成功获失败）图书查询:librarian登录界面校验信息图书查阅界面数据库登录系统查找（用户名和密码）校验信息进入查询条件返回查询结果图书类别管理:librarian登录界面校验信息图书类别管理界面数据库登录...查找（用户名和密...校验...进入查询条件返回查询...修改信息保存借书:librarian登录界面借书记录读者记录读者1：验证身份2：返回信息3：发出借书请求4：扫描读者ID5：记录读者借书6：返回读者消息7：扫描书籍ID8:返回该书信息9：记录书籍借出10：借阅成功11：将书给读者还书:librarian登录界面还书记录读者记录读者1：验证身份2：返回信息4：扫描读者ID5：记录读者还书6：返回读者消息7：扫描书籍ID8:返回该书信息9：记录书籍还回10：还书成功3：还书请求添加读者:librarian登录界面读者记录读者1：验证身份（）2：返回验证信息4：向数据库添加读者账户（）5：检查账户6：返回添加读者信息7：将新开设的账户给读者删除读者:librarian登录界面查找读者界面读者记录1：验证身份...2：返回验证...3：查找读者信息（）4：查找信息（）5：检查读者信息6：返回读者信息（）7：删除读者信息（）8：返回删除成功信息（）查询读者:librarian登录界面查找读者界面读者记录1：验证身份（）2：返回验证信息3：查找读者信息（）4：查找信息（）5：检查读者信息6：返回读者信息（）注销图书:librarian登录界面数据库图书记录1：验证身份（）2：返回验证信息3：删除数据库书目（）4：删除馆藏书目（）5：返回删除信息6：更新数据库（）7：删除成功报表管理:librarian用户记录报表信息文件打印机1：验证身份（）2：返回验证信息3：查询报表信息（）4：报表输出到文件（）5：返回报表信息6：打印报表（）添加用户:Systemadministrators登录用户记录用户1：身份验证（）2：返回验证信息3：向数据库添加用户记录（）4：检查用户信息5：返回添加用户信息6：将新开设的帐号给用户删除用户:Systemadministrators登录用户记录1：身份验证...2：返回验证...3：对数据库删除用户记录（）4：检查用户...5：返回删除用户成功修改密码:Systemadministrators登录查找界面用户记录1：身份验证（）2：返回验证信息3：查找用户信息（）4：查找信息（）5：检查用户信息（）6：返回查找信息7：修改用户密码（）更新数据库8：返回更新密码成功数据恢复:Systemadministrators用户记录数据存储记录破损数据存储表1：身份验证（）2：返回验证信息3：查看破损获丢失的数据文件（）4：数据信息5：回复数据（）6：返回修复结果（）数据备份:Systemadministrators用户记录数据存储记录备份文件1：身份验证...2：返回验证...3：按条件查询数据（）4：数据查询5：备份数据（）6：返回备份成功（）数据修改:Systemadministrators用户记录数据表数据存储1：身份验证（）2：返回验证信息3：按条件查询需修改数据...
