初三物理电学综合题(较难)讲课教案VIP免费

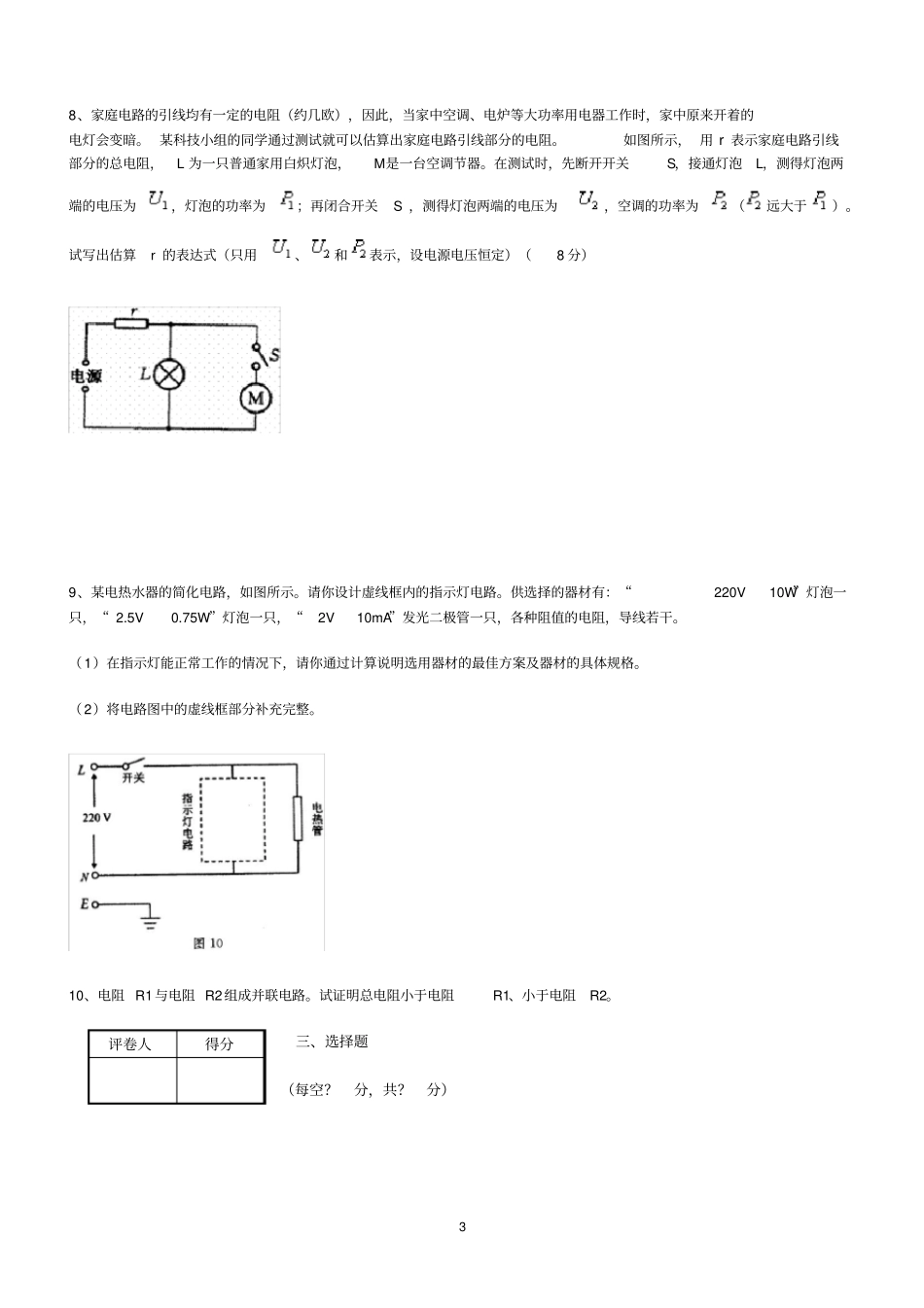

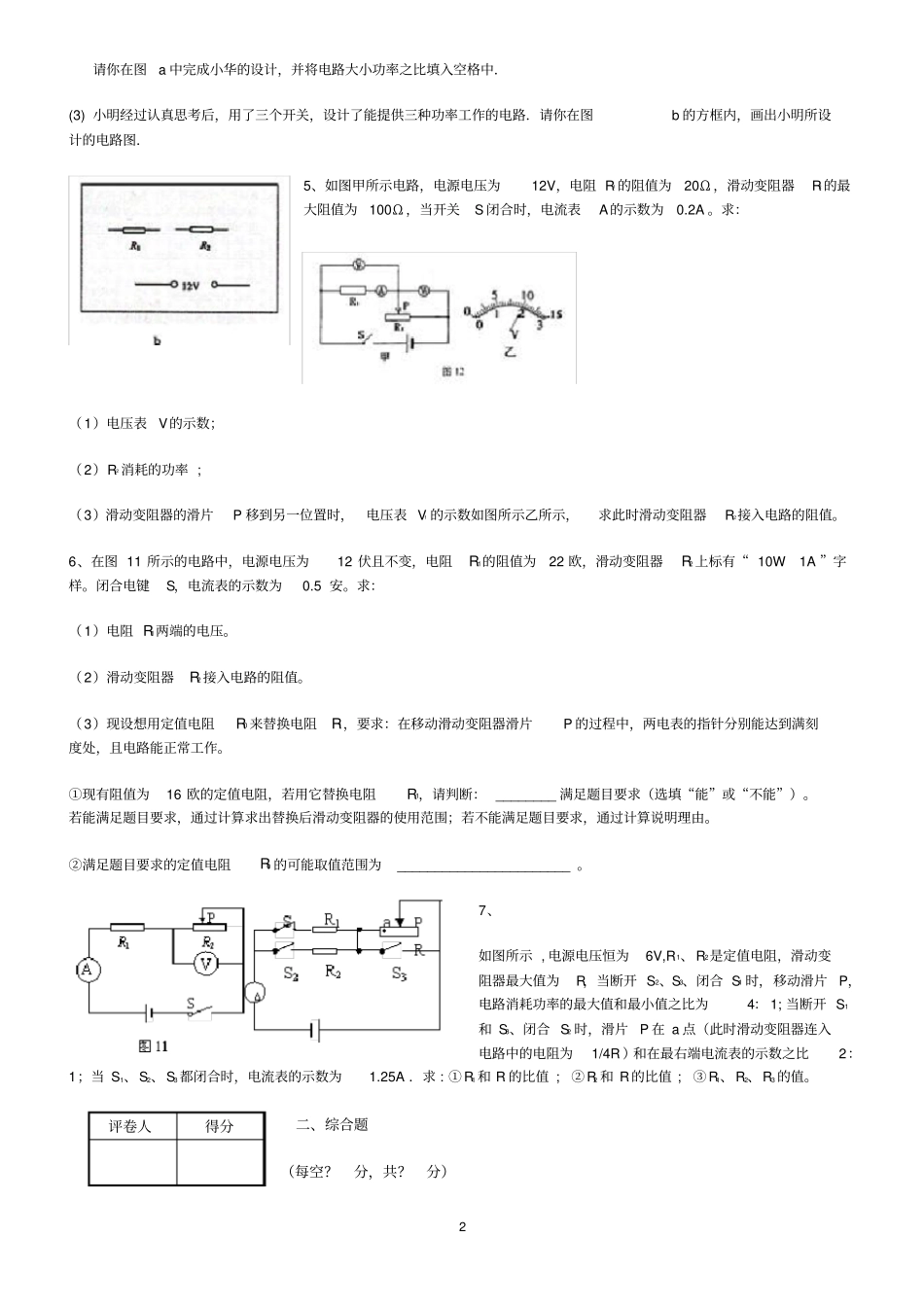

11、如图所示，电源电压和灯泡电阻不变，当合上开关S1，断开开关S2和S3时，电灯R1正常发光，电压表示数为6V；当合上开关S1，S2，断开S3时，电流表示数为1A；当合上S3，断开S1、S2时，灯R1的实际功率为其额定功率的1/9，R2消耗的功率为0.6W，求灯L的额定功率和电阻R3的阻值。2、两只灯泡L1和L2分别标有“220V40W”和“110V100W”字样，若把它们串联在电路中，总功率最大不得超过多少瓦？若把它们并联在电路中，总功率最大不得超过多少瓦？已知：求：串联时的最大总功率并联时的最大总功率3、如图16所示，电源电压为12V，并且保持不变，滑动变阻器的最大阻值为18Ω，小灯泡上标有“6V3W”字样。求：（1）灯泡的电阻和正常工作时的电流是多少？（2）当S闭合，S1、S2都断开时，要使灯泡正常工作，滑动变阻器接入电路中的阻值为多大？（3）保持滑动变阻器的位置不变，闭合S、S1、S2，此时电流表示数变化了1A，求R0的阻值是多少？（4）闭合S、S1、S2，调节滑动变阻器，使整个电路消耗的总功率为最小，这个最小值是多少？4、在学习了电学知识后，同学们尝试“设计电路和编制习题”，老师提供了以下器材：电源、两个“12V18W”的电阻和若干开关、导线．(1)小虎第一个完成设计，他设计的电路如图所示．他编制的试题是：“在如图a所示的电路中，闭合开关S1，通电5min产生多少热量?”请你解答此题：(2)小华思考一会儿，设计了能提供两种功率工作的电路．编制的试题是：“在小虎设计的电路上再加一个开关，使电路能以两种功率工作，其大、小功率之比是___________．”2请你在图a中完成小华的设计，并将电路大小功率之比填入空格中．(3)小明经过认真思考后，用了三个开关，设计了能提供三种功率工作的电路．请你在图b的方框内，画出小明所设计的电路图．5、如图甲所示电路，电源电压为12V，电阻R1的阻值为20Ω，滑动变阻器R2的最大阻值为100Ω，当开关S闭合时，电流表A的示数为0.2A。求：（1）电压表V的示数；（2）R2消耗的功率;（3）滑动变阻器的滑片P移到另一位置时，电压表V1的示数如图所示乙所示，求此时滑动变阻器R2接入电路的阻值。6、在图11所示的电路中，电源电压为12伏且不变，电阻R1的阻值为22欧，滑动变阻器R2上标有“10W1A”字样。闭合电键S，电流表的示数为0.5安。求：（1）电阻R1两端的电压。（2）滑动变阻器R2接入电路的阻值。（3）现设想用定值电阻R0来替换电阻R1，要求：在移动滑动变阻器滑片P的过程中，两电表的指针分别能达到满刻度处，且电路能正常工作。①现有阻值为16欧的定值电阻，若用它替换电阻R1，请判断：________满足题目要求（选填“能”或“不能”）。若能满足题目要求，通过计算求出替换后滑动变阻器的使用范围；若不能满足题目要求，通过计算说明理由。②满足题目要求的定值电阻R0的可能取值范围为_______________________。7、如图所示,电源电压恒为6V,R1、R2是定值电阻，滑动变阻器最大值为R，当断开S2、S3、闭合S1时，移动滑片P，电路消耗功率的最大值和最小值之比为4：1;当断开S1和S3、闭合S2时，滑片P在a点（此时滑动变阻器连入电路中的电阻为1/4R）和在最右端电流表的示数之比2：1；当S1、S2、S3都闭合时，电流表的示数为1.25A．求:①R1和R的比值;②R2和R的比值;③R1、R2、R3的值。二、综合题（每空？分，共？分）评卷人得分38、家庭电路的引线均有一定的电阻（约几欧），因此，当家中空调、电炉等大功率用电器工作时，家中原来开着的电灯会变暗。某科技小组的同学通过测试就可以估算出家庭电路引线部分的电阻。如图所示，用r表示家庭电路引线部分的总电阻，L为一只普通家用白炽灯泡，M是一台空调节器。在测试时，先断开开关S，接通灯泡L，测得灯泡两端的电压为，灯泡的功率为；再闭合开关S，测得灯泡两端的电压为，空调的功率为（远大于）。试写出估算r的表达式（只用、和表示，设电源电压恒定）（8分）9、某电热水器的简化电路，如图所示。请你设计虚线框内的指示灯电路。供选择的器材有：“220V10W”灯泡一只，“2.5V0.75W”灯泡一只，“2V10mA”发光二极管一只，各种阻值的电阻，导线若干。（1）在指示灯能正常工作的情况下，请你通过计算说明选用器...
