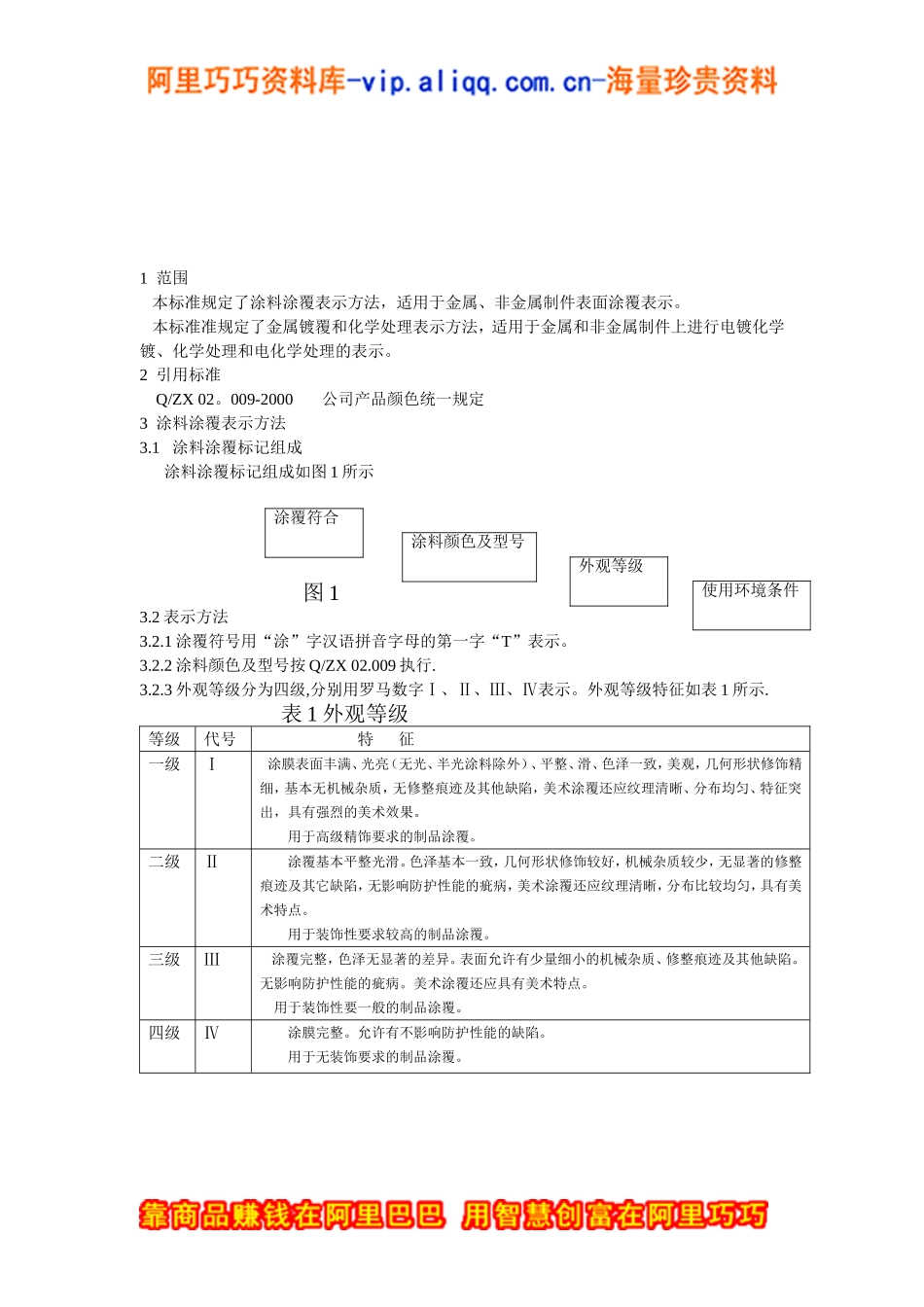

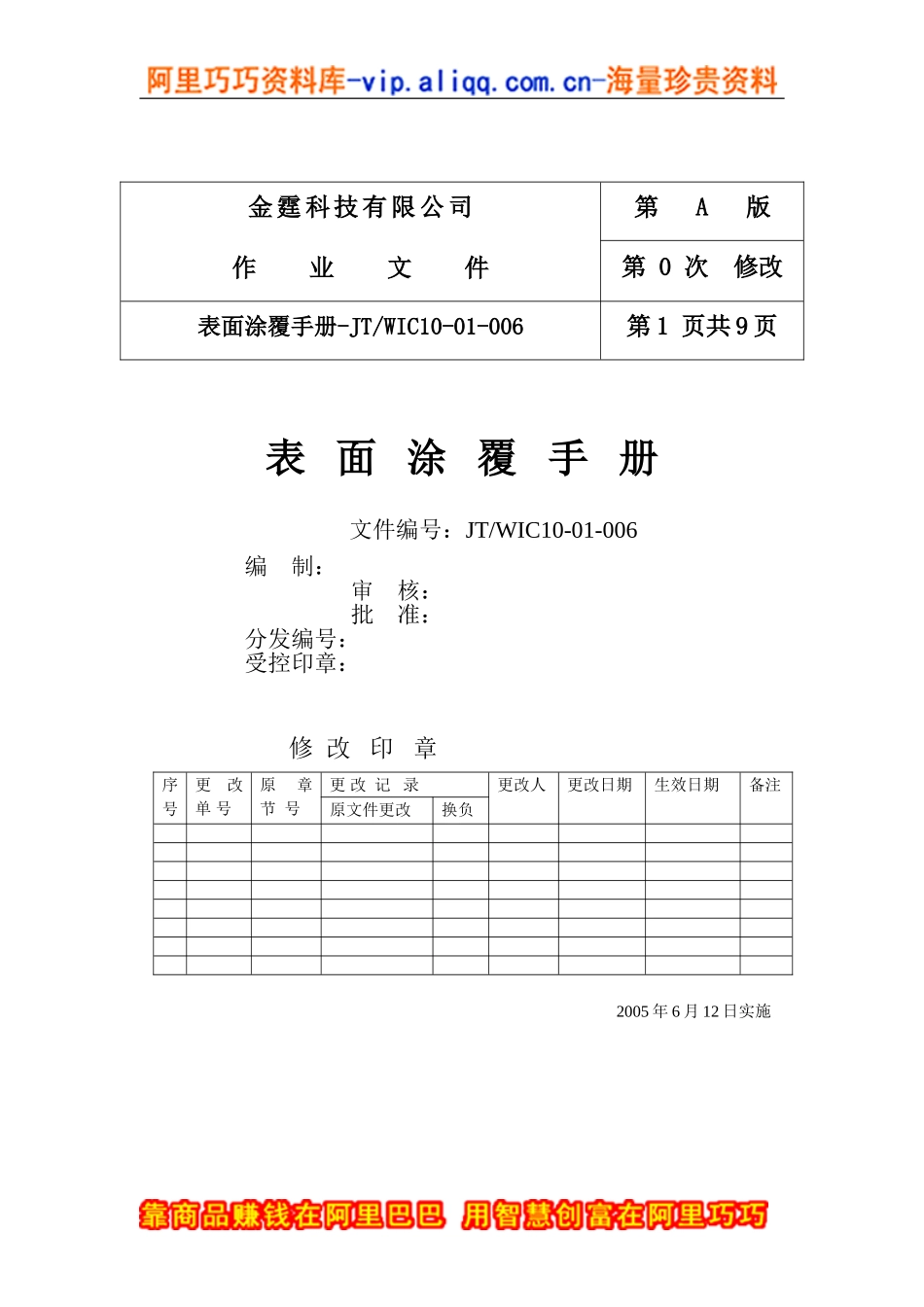

金霆科技有限公司作业文件第A版第0次修改表面涂覆手册-JT/WIC10-01-006第1页共9页表面涂覆手册文件编号：JT/WIC10-01-006编制：审核：批准：分发编号：受控印章：修改印章序号更改单号原章节号更改记录更改人更改日期生效日期备注原文件更改换负2005年6月12日实施1范围本标准规定了涂料涂覆表示方法，适用于金属、非金属制件表面涂覆表示。本标准准规定了金属镀覆和化学处理表示方法，适用于金属和非金属制件上进行电镀化学镀、化学处理和电化学处理的表示。2引用标准Q/ZX02。009-2000公司产品颜色统一规定3涂料涂覆表示方法3.1涂料涂覆标记组成涂料涂覆标记组成如图1所示图13.2表示方法3.2.1涂覆符号用“涂”字汉语拼音字母的第一字“T”表示。3.2.2涂料颜色及型号按Q/ZX02.009执行.3.2.3外观等级分为四级,分别用罗马数字Ⅰ、Ⅱ、Ⅲ、Ⅳ表示。外观等级特征如表1所示.表1外观等级等级代号特征一级Ⅰ涂膜表面丰满、光亮（无光、半光涂料除外）、平整、滑、色泽一致，美观，几何形状修饰精细，基本无机械杂质，无修整痕迹及其他缺陷，美术涂覆还应纹理清晰、分布均匀、特征突出，具有强烈的美术效果。用于高级精饰要求的制品涂覆。二级Ⅱ涂覆基本平整光滑。色泽基本一致，几何形状修饰较好，机械杂质较少，无显著的修整痕迹及其它缺陷，无影响防护性能的疵病，美术涂覆还应纹理清晰，分布比较均匀，具有美术特点。用于装饰性要求较高的制品涂覆。三级Ⅲ涂覆完整，色泽无显著的差异。表面允许有少量细小的机械杂质、修整痕迹及其他缺陷。无影响防护性能的疵病。美术涂覆还应具有美术特点。用于装饰性要一般的制品涂覆。四级Ⅳ涂膜完整。允许有不影响防护性能的缺陷。用于无装饰要求的制品涂覆。涂覆符合涂料颜色及型号外观等级使用环境条件3.2.4使用环境条件分为一般、恶劣、海洋、特殊四种，分别用汉语拼音Y、E、H、T表示。条件特征如表2所示。表2使用环境条件条件代号特征一般Y温度在-40℃~+55℃之间：当温度高于30℃时，相对湿度不超过90%，当相对湿度超过90%时温度应低于30℃：不受雨、雪、海水等的直接影响，没有或仅有少量工业气体、海雾及日照影响的工作环境。如：在机房或试验室（化学试验室除外）内的工作环境：在室外条件下不受雨、雪、海雾、日照等的直接影响的工作五月等。恶劣E温度在+55℃至+85℃之间，或-40℃至-55℃之间，或-40℃至+55℃之间温差剧变的条件：相对湿度可达90%以上，同时温度高于30℃：受雨、雪、风砂、日照等直接影响的工作环境。如：室外暴露条件下的工作环境等。海洋H受海水的直接影响或处于海洋气候条件下的环境。如：在海水中或舰船甲板上的工作环境等。特殊T直接受水（特别是高温水）的连续或周期性影响；有酸、碱溶液或酸性、碱性气的直接影响；有+85℃至+155℃高温的连续影响或+155℃以上高温的直接影响，或者-55℃以下低温的直接影响；有电弧和放电的短期影响；有射线辐射影响等的特殊工作环境如：耐水涂覆：耐酸、耐碱涂覆；耐油和汽油涂覆；耐高温、耐低温的涂覆；绝缘涂覆；防辐射涂覆；其他特殊作用的涂覆等。4金属镀覆和化学处理表示方法4.1金属镀覆标记组成金属镀覆标记组成如图2所示。镀覆层名称镀覆层厚度镀覆层特征基本材料镀覆方法后处理4.1.1由多种镀覆方法形成镀层时，当某一镀覆层的镀覆方法不同于最左侧标注的“镀覆方法”时，应在该镀覆层名称的前面标出其镀覆方法符号及间隔符号“·”。4.1.2镀覆层厚度、镀覆层特征及后处理无具体要求时，允许省略。4.2化学处理标记组成化学处理包括化学处理和电化学处理.化学处理标记组成如图3所示.若对化学处理或电化学处理的处理特征、后处理或颜色无具体要求时，允许省略。基本材料处理名称处理特征处理特征后处理（颜色）图34．3基本材料表示符号基体材料表示符号如表3所示。表3材料符号材料名称符号铁、钢Fe钛及钛合金Ti铜及铜合金Cu塑料PL铝及铝合金AI硅酸盐材料（陶瓷、玻璃等）CE锌及锌合金Zn镁及镁合金Mg其他非金属NM4．4镀覆方法、处理方法表示符号镀覆方法、处理方法表示符号如表4所示。表4方法名称英文符号说明电镀ElectroplatingEp镀覆方法化学镀AutocatalyticplatingAp电化学...
