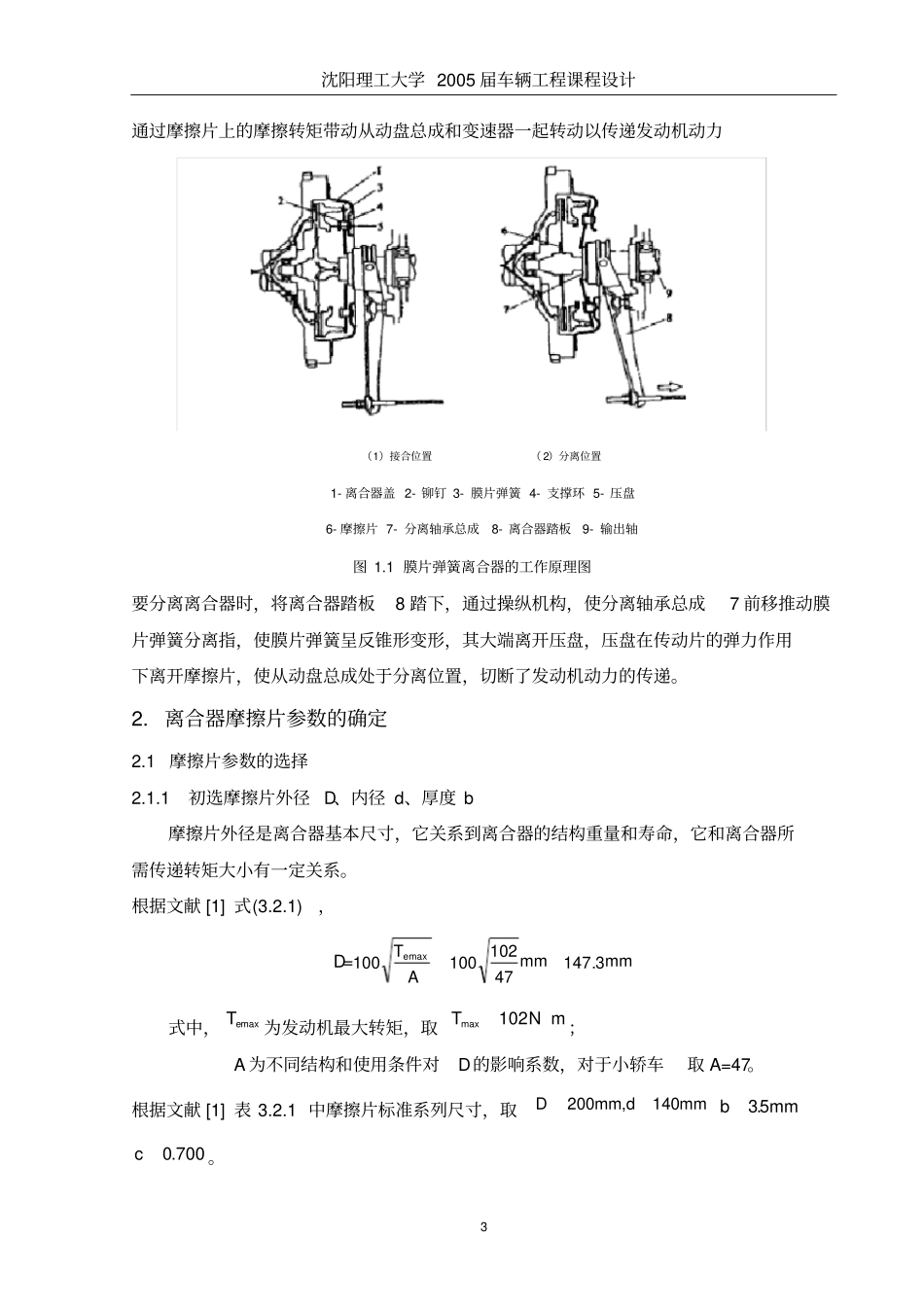

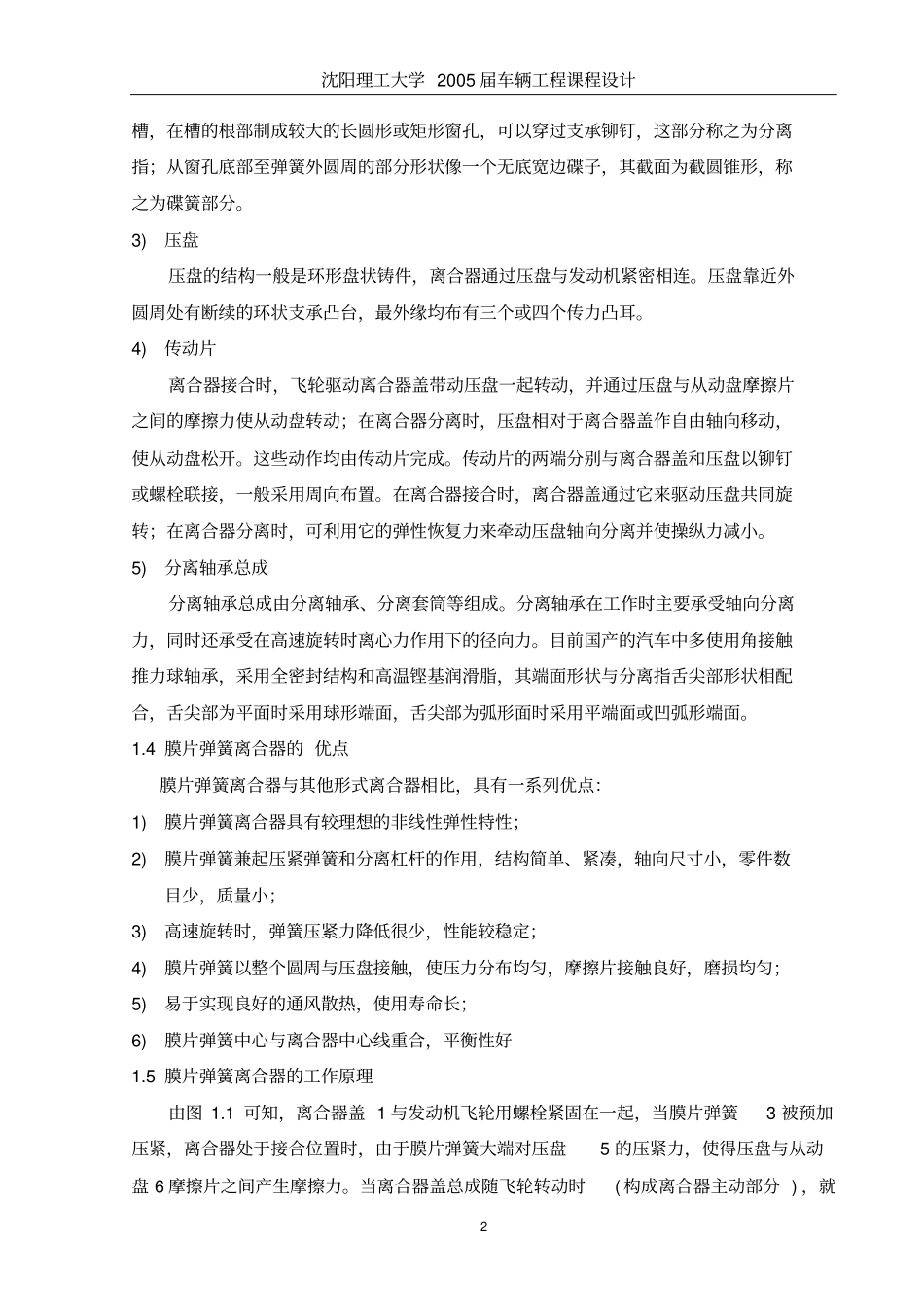

沈阳理工大学2005届车辆工程课程设计11.离合器概述离合器通常装在发动机与变速器之间，其主动部分与发动机飞轮相连，从动部分与变速器相连。为各类型汽车所广泛采用的摩擦离合器，实际上是一种依靠其主、从动部分间的摩擦来传递动力且能分离的机构。离合器的主要功用是切断和实现发动机与传动系平顺的接合，确保汽车平稳起步；在换挡时将发动机与传动系分离，减少变速器中换档齿轮间的冲击；在工作中受到较大的动载荷时，能限制传动系所承受的最大转矩，以防止传动系个零部件因过载而损坏；有效地降低传动系中的振动和噪音。1.1离合器设计的基本要求：1)在任何行驶条件下，既能可靠地传递发动机的最大转矩，并有适当的转矩储备，又能防止过载。2)接合时要完全、平顺、柔和，保证起初起步时没有抖动和冲击。3)分离时要迅速、彻底。4)从动部分转动惯量要小，以减轻换档时变速器齿轮间的冲击，便于换档和减小同步器的磨损。5)应有足够的吸热能力和良好的通风效果，以保证工作温度不致过高，延长寿命。6)操纵方便、准确，以减少驾驶员的疲劳。7)具有足够的强度和良好的动平衡，一保证其工作可靠、使用寿命长。1.2技术参数:车型：轿车发动机功率：Pemax=70KW/5200r/min发动机转矩：Temax=170N.m/3000r/min飞轮工作面：D/d=240mm/130mm1.3膜片弹簧离合器结构膜片弹簧离合总成由膜片弹簧、离合器盖、压盘、传动片和分离轴承总成等部分组成。1)离合器盖离合器盖一般为120°或90°旋转对称的板壳冲压结构，通过螺栓与飞轮联结在一起。离合器盖是离合器中结构形状比较复杂的承载构件，压紧弹簧的压紧力最终都要由它来承受。2)膜片弹簧膜片弹簧是离合器中重要的压紧元件，在其内孔圆周表面上开有许多均布的长径向沈阳理工大学2005届车辆工程课程设计2槽，在槽的根部制成较大的长圆形或矩形窗孔，可以穿过支承铆钉，这部分称之为分离指；从窗孔底部至弹簧外圆周的部分形状像一个无底宽边碟子，其截面为截圆锥形，称之为碟簧部分。3)压盘压盘的结构一般是环形盘状铸件，离合器通过压盘与发动机紧密相连。压盘靠近外圆周处有断续的环状支承凸台，最外缘均布有三个或四个传力凸耳。4)传动片离合器接合时，飞轮驱动离合器盖带动压盘一起转动，并通过压盘与从动盘摩擦片之间的摩擦力使从动盘转动；在离合器分离时，压盘相对于离合器盖作自由轴向移动，使从动盘松开。这些动作均由传动片完成。传动片的两端分别与离合器盖和压盘以铆钉或螺栓联接，一般采用周向布置。在离合器接合时，离合器盖通过它来驱动压盘共同旋转；在离合器分离时，可利用它的弹性恢复力来牵动压盘轴向分离并使操纵力减小。5)分离轴承总成分离轴承总成由分离轴承、分离套筒等组成。分离轴承在工作时主要承受轴向分离力，同时还承受在高速旋转时离心力作用下的径向力。目前国产的汽车中多使用角接触推力球轴承，采用全密封结构和高温铿基润滑脂，其端面形状与分离指舌尖部形状相配合，舌尖部为平面时采用球形端面，舌尖部为弧形面时采用平端面或凹弧形端面。1.4膜片弹簧离合器的优点膜片弹簧离合器与其他形式离合器相比，具有一系列优点：1)膜片弹簧离合器具有较理想的非线性弹性特性；2)膜片弹簧兼起压紧弹簧和分离杠杆的作用，结构简单、紧凑，轴向尺寸小，零件数目少，质量小；3)高速旋转时，弹簧压紧力降低很少，性能较稳定；4)膜片弹簧以整个圆周与压盘接触，使压力分布均匀，摩擦片接触良好，磨损均匀；5)易于实现良好的通风散热，使用寿命长；6)膜片弹簧中心与离合器中心线重合，平衡性好1.5膜片弹簧离合器的工作原理由图1.1可知，离合器盖1与发动机飞轮用螺栓紧固在一起，当膜片弹簧3被预加压紧，离合器处于接合位置时，由于膜片弹簧大端对压盘5的压紧力，使得压盘与从动盘6摩擦片之间产生摩擦力。当离合器盖总成随飞轮转动时(构成离合器主动部分)，就沈阳理工大学2005届车辆工程课程设计3通过摩擦片上的摩擦转矩带动从动盘总成和变速器一起转动以传递发动机动力（1）接合位置（2）分离位置1-离合器盖2-铆钉3-膜片弹簧4-支撑环5-压盘6-摩擦片7-分离轴承总成8-离合器踏板9-输出轴图1.1膜片弹簧离合器的工作原理图要分离离...
