某项目工程外脚手架专项施工方案VIP免费

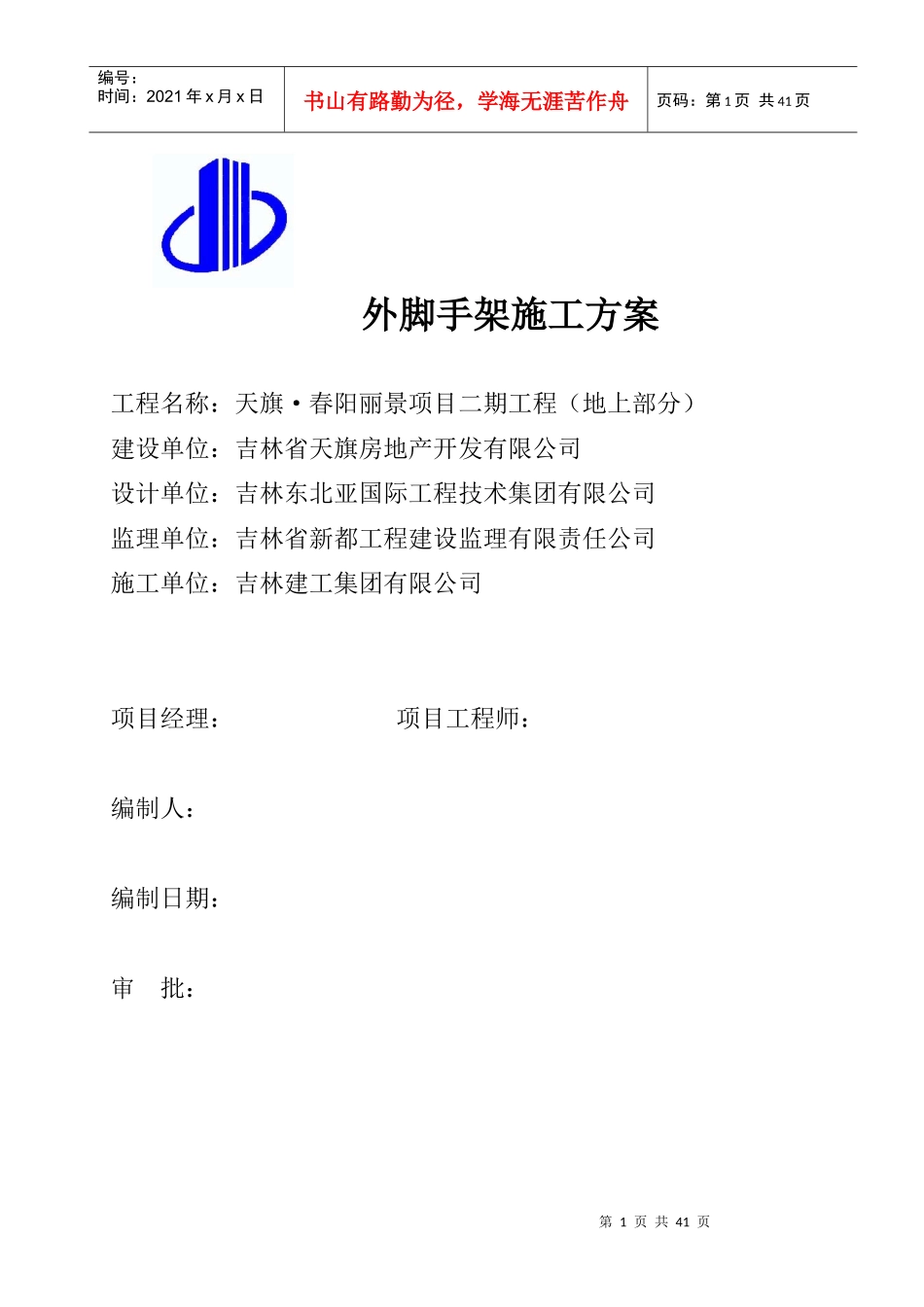

第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页外脚手架施工方案工程名称：天旗·春阳丽景项目二期工程（地上部分）建设单位：吉林省天旗房地产开发有限公司设计单位：吉林东北亚国际工程技术集团有限公司监理单位：吉林省新都工程建设监理有限责任公司施工单位：吉林建工集团有限公司项目经理：项目工程师：编制人：编制日期：审批：第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页目录一、编制依据二、工程概况三、材料及要求四、外脚手架构造五、脚手架的设计计算六、脚手架的搭设七、脚手架的拆除八、防电、避雷、防火及安全防护装置九、脚手架的验收与保护十、安全措施及要求十一、危险源识别与监控十二、悬挑式扣件钢管脚手架计算书第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页外脚手架专项施工方案一、编制依据为了确保该项目在施工过程中的安全生产，结合本工程的建筑及结构特点，编制外架专项施工方案。编制依据1、《建设工程安全生产管理条例》国务院2004年2月1日2、《建筑施工高处作业安全技术规范》（JGJ80-2011）3、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）4、《建筑施工安全检查标准》（JGJ59-2011）5、《钢结构设计规范》（GB50017—2011）6、《一般用途钢丝绳》（GB/T20118-2006）7、《建筑施工手册》(第五版)(中国建筑工业出版社出版)。8、本工程施工图纸9、本工程施工组织设计二、工程概况本工程为天旗•春阳丽景项目二期工程土建施工（地上部分）一标段，东至泉州北街、西至洋浦大街、南至规划二路、北至规划一路。1#楼地上建筑总面积36320m2。地上三十三层。檐口高度97.1m。室内外高差-0.3m。±0.000=205.65m，为剪力墙结构。抗震等级为二级，抗震烈度为7度。结构形式剪力墙结构层高（m）首层：4.32m标准层：2.9m板厚度（mm）100mm，120mm,150mm墙体厚度（mm）200mm，250mm，300mm框架柱截面尺寸（mm）异形柱第4页共41页第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页梁截面尺寸（mm）250×200，250×300,250×350,250×400,250×450,250×5008#楼地上建筑总面积25176.79m2。地上三十三层。檐口高度97.1m。室内外高差-0.3m。±0.000=204.15，为剪力墙结构。抗震等级为二级，抗震烈度为7度。结构形式剪力墙结构层高（m）首层：3.85m标准层：2.9m板厚度（mm）100mm，120mm,150mm墙体厚度（mm）200mm，250mm，300mm框架柱截面尺寸（mm）异形柱梁截面尺寸（mm）250×200，250×300,250×350,250×400,250×450,250×5009#楼地上建筑总面积35841.51m2。地上三十三层。檐口高度97.05m。室内外高差-0.3m。±0.000=204.15，为剪力墙结构。抗震等级为二级，抗震烈度为7度。结构形式剪力墙结构层高（m）首层：3.6m标准层：2.9m板厚度（mm）100mm，120mm,150mm墙体厚度（mm）200mm，250mm，300mm框架柱截面尺寸（mm）异形柱第5页共41页第4页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共41页梁截面尺寸（mm）250×200，250×300,250×350,250×400,250×450,250×50010#楼地上建筑总面积27592.9m2。地上三十层。檐口高度87.6m。室内外高差-0.3m。±0.000=203.800m，为剪力墙结构。抗震等级为二级，抗震烈度为7度。结构形式剪力墙结构层高（m）首层：3.25m/6.2m标准层：2.9m板厚度（mm）100mm，120mm,130mm，150mm墙体厚度（mm）200mm，250mm，300mm框架柱截面尺寸（mm）异形柱梁截面尺寸（mm）250×200,250×350,250×400,250×450,250×500250×600，680×130，11#楼地上建筑总面积19592.43m2。地上三十层。檐口高度87.6m。室内外高差-0.3m。±0.000=203.800m，为剪力墙结构。抗震等级为二级，抗震烈度为7度。结构形式剪力墙结构层高（m）首层：3.25m/6.2m标准层：2.9m板厚度（mm）100mm，120mm,130mm，150mm墙体厚度（mm）200mm，250mm，300mm第6页共41页第5页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：...
