气体机故障故障处理流程VIP免费

气体机故障故障处理流程_第1页
1/30
气体机故障故障处理流程_第2页
2/30
气体机故障故障处理流程_第3页
3/30

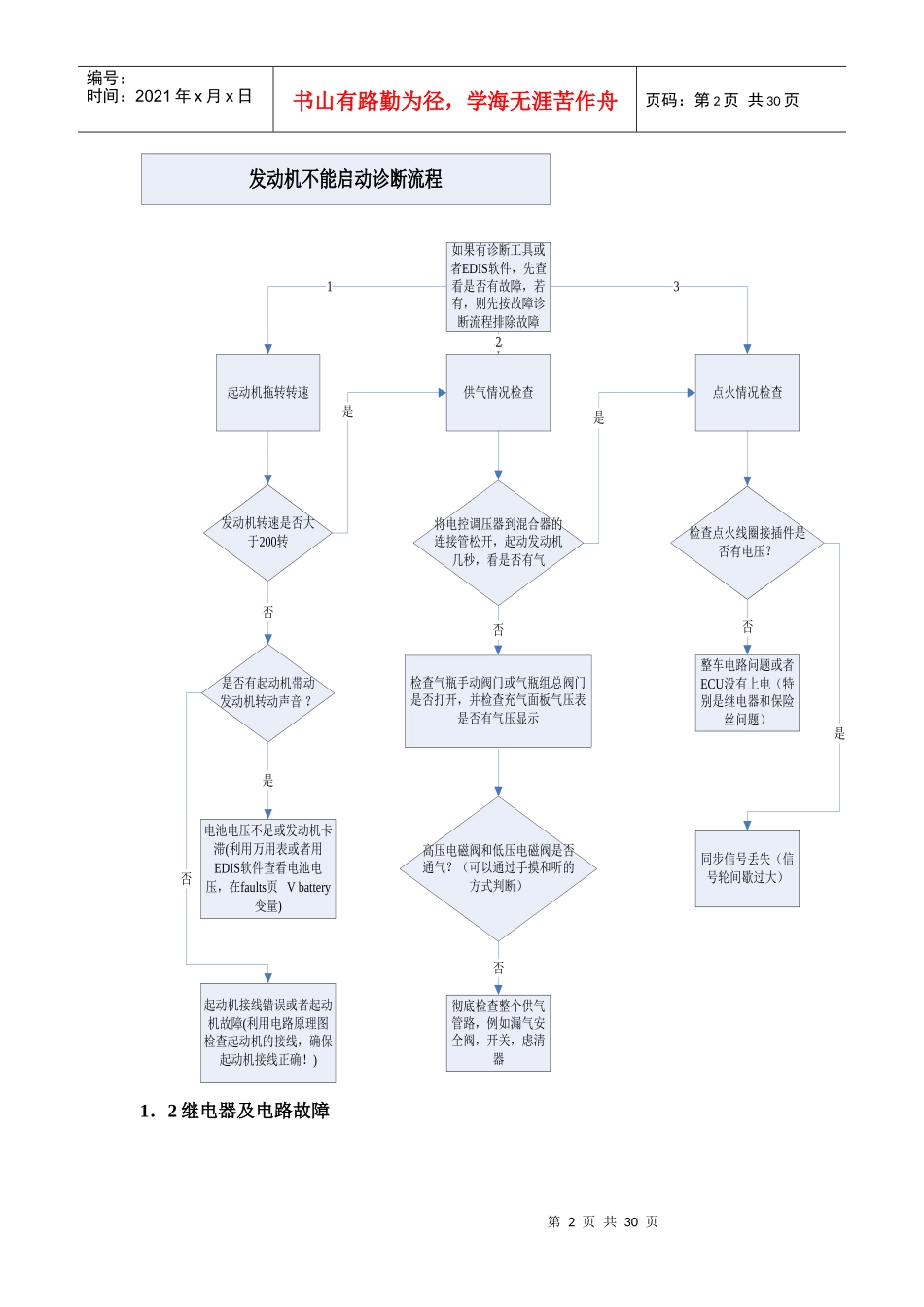

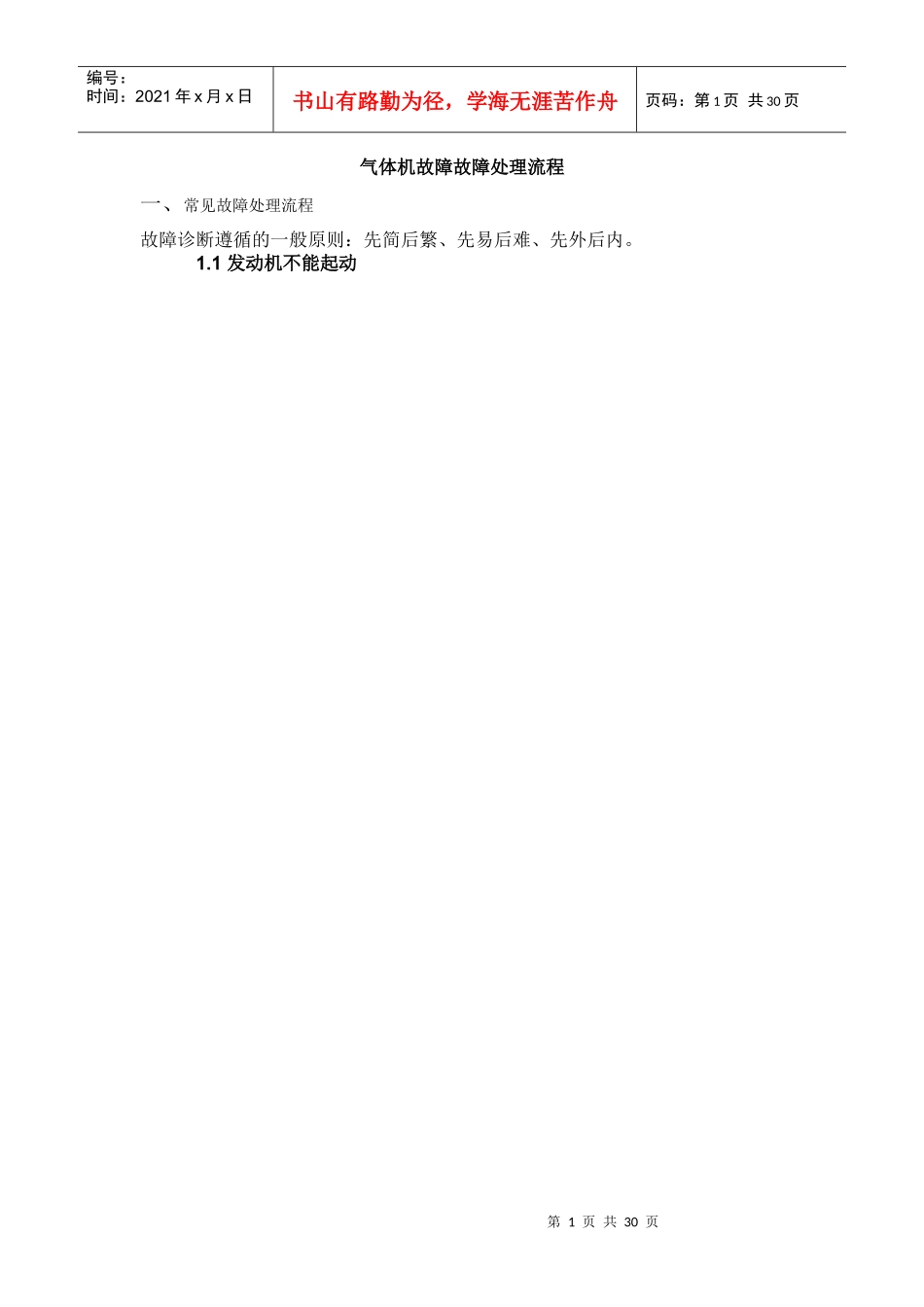

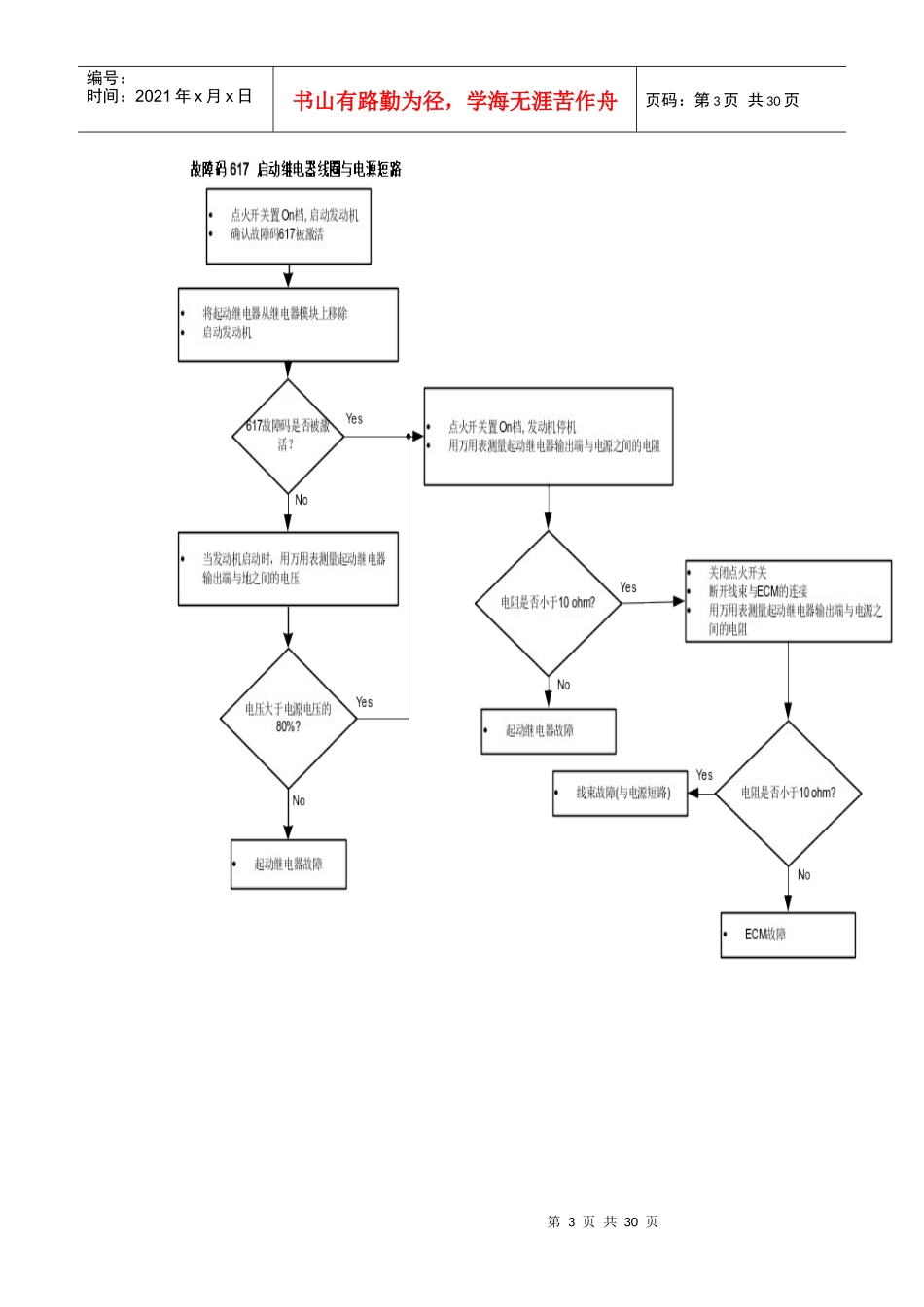

第1页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共30页气体机故障故障处理流程一、常见故障处理流程故障诊断遵循的一般原则:先简后繁、先易后难、先外后内。1.1发动机不能起动第2页共30页第1页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共30页1.2继电器及电路故障发动机不能启动诊断流程供气情况检查起动机拖转转速点火情况检查发动机转速是否大于200转是否有起动机带动发动机转动声音?电池电压不足或发动机卡滞(利用万用表或者用EDIS软件查看电池电压,在faults页Vbattery变量)起动机接线错误或者起动机故障(利用电路原理图检查起动机的接线,确保起动机接线正确!)高压电磁阀和低压电磁阀是否通气?(可以通过手摸和听的方式判断)将电控调压器到混合器的连接管松开,起动发动机几秒,看是否有气检查点火线圈接插件是否有电压?整车电路问题或者ECU没有上电(特别是继电器和保险丝问题)13否是是否是否否彻底检查整个供气管路,例如漏气安全阀,开关,虑清器否如果有诊断工具或者EDIS软件,先查看是否有故障,若有,则先按故障诊断流程排除故障2同步信号丢失(信号轮间歇过大)是检查气瓶手动阀门或气瓶组总阀门是否打开,并检查充气面板气压表是否有气压显示第3页共30页第2页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共30页第4页共30页第3页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共30页第5页共30页第4页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共30页1、3发动机相位不同步第6页共30页第5页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共30页故障码336-CrankInputSignalNoise曲轴输入信号有干扰第7页共30页第6页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第7页共30页第8页共30页第7页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第8页共30页故障码341凸轮轴输入信号干扰第9页共30页第8页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第9页共30页第10页共30页第9页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第10页共30页1.4常见故障代码和排除方法故障类型可能出现的故障代码故障条件/故障现象排除方法发动机无法起动燃料系1172:电控调压器输送压力低于预期值1173:电控调压器命令丢失电控调压器无法将燃料提供给发动机电控调压器接受不到来自ECU的指令检查是否有天然气检查管路上的阀门是否全开检查高低压电磁阀是否打开检查电控系统是否有电检查发动机和整车线束的电路是否有断路、虚接、继电器或保险丝是否有效更换相关零件点火系点火电路不通点火线圈损坏火花塞损坏检查整车电源、整车线束、继电器、保险丝等更换点火线圈和火花塞正时系336:曲轴同步干扰16:起动无曲轴同步凸轮位置传感器故障凸轮位置传感器与信号轮间隙不对信号轮安装错误更换凸轮位置传感器调整凸轮位置传感器与信号轮间隙检查信号轮的安装相位电路687:继电器线圈对电源短路在插上继电器起动时系统出现687故障代码,发动机无法起动ECU的73号线必须接在继电器的85号针脚上起动转速过低电池电压低或起动时压降太大电脑与ECU无法通讯电路故障检查各处电路是否接通、ECU是否被拔出检查整车线束的通讯口插接件接线是否正确检查19和20号线之间是否为5V零件损坏更换通讯线或ECU或发动机线束油门踏板原始状态为全开电路接线错误油门踏板坏更改线束更换踏板不能全开加不起速2123:非原厂踏板更换第11页共30页第10页共30页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第11页共30页FPP1电压低增压控制234:TIP在增压设定之上3psi299:TIP在增压设定之下3psi废气旁通控制阀损坏废气旁通控制阀线束损坏废气旁通控制阀的稳压气源压力过小废气旁通控制阀的进出气口与增压器、稳压气源连接错误、排气口被堵管路漏气检查和修复线束更换零件调整压力至技术要求的23.5psi更改安装关系、检查...
