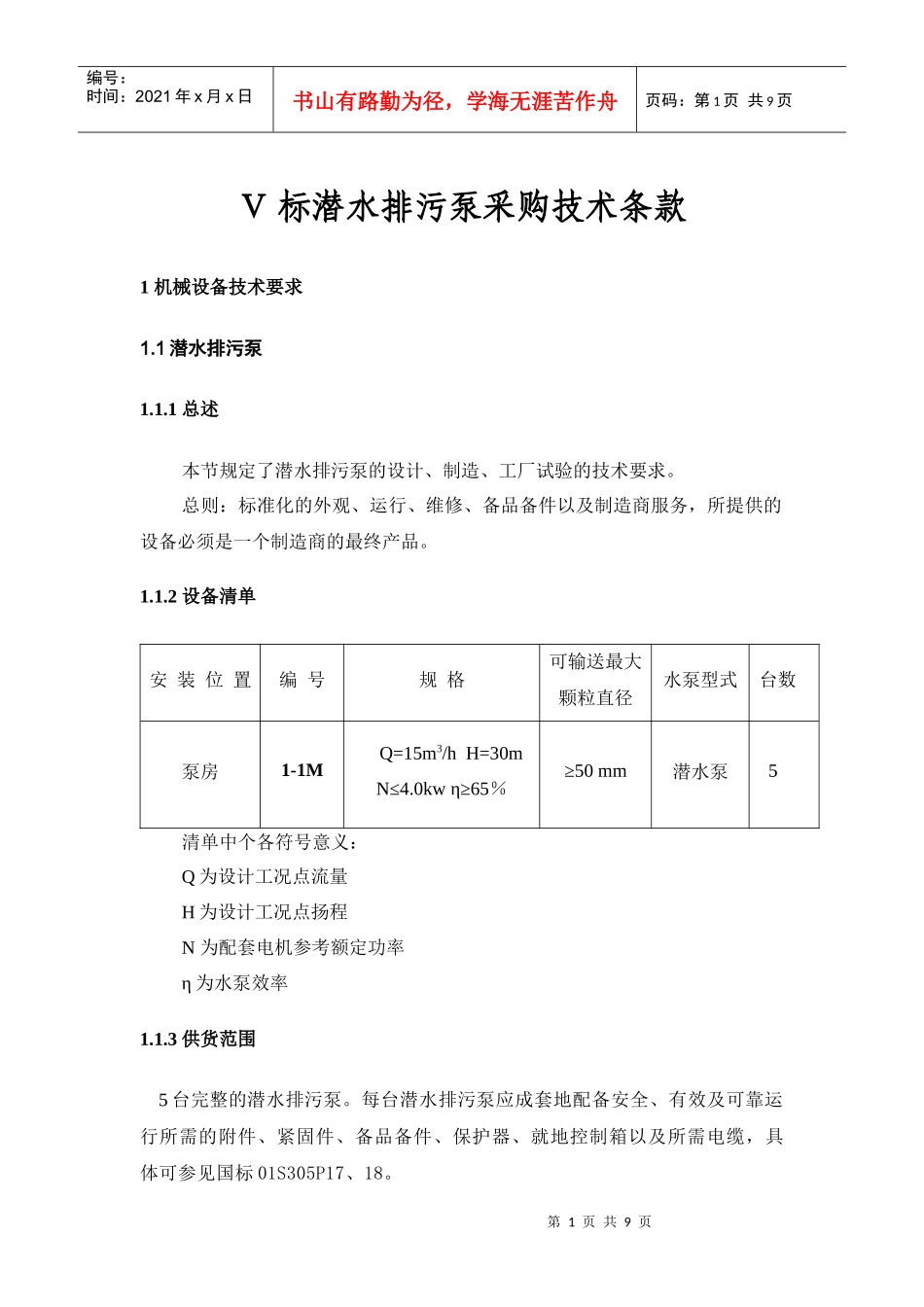

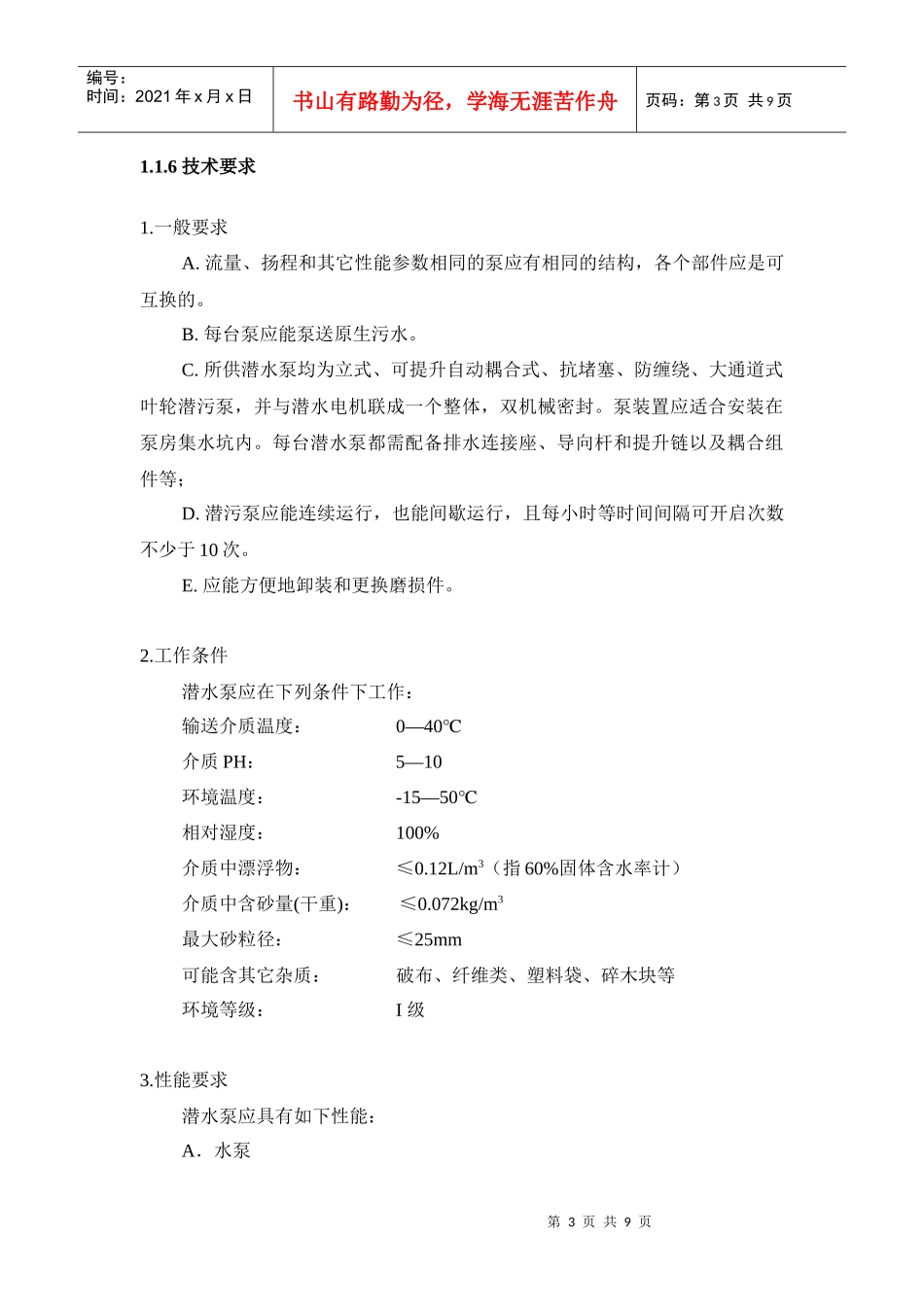

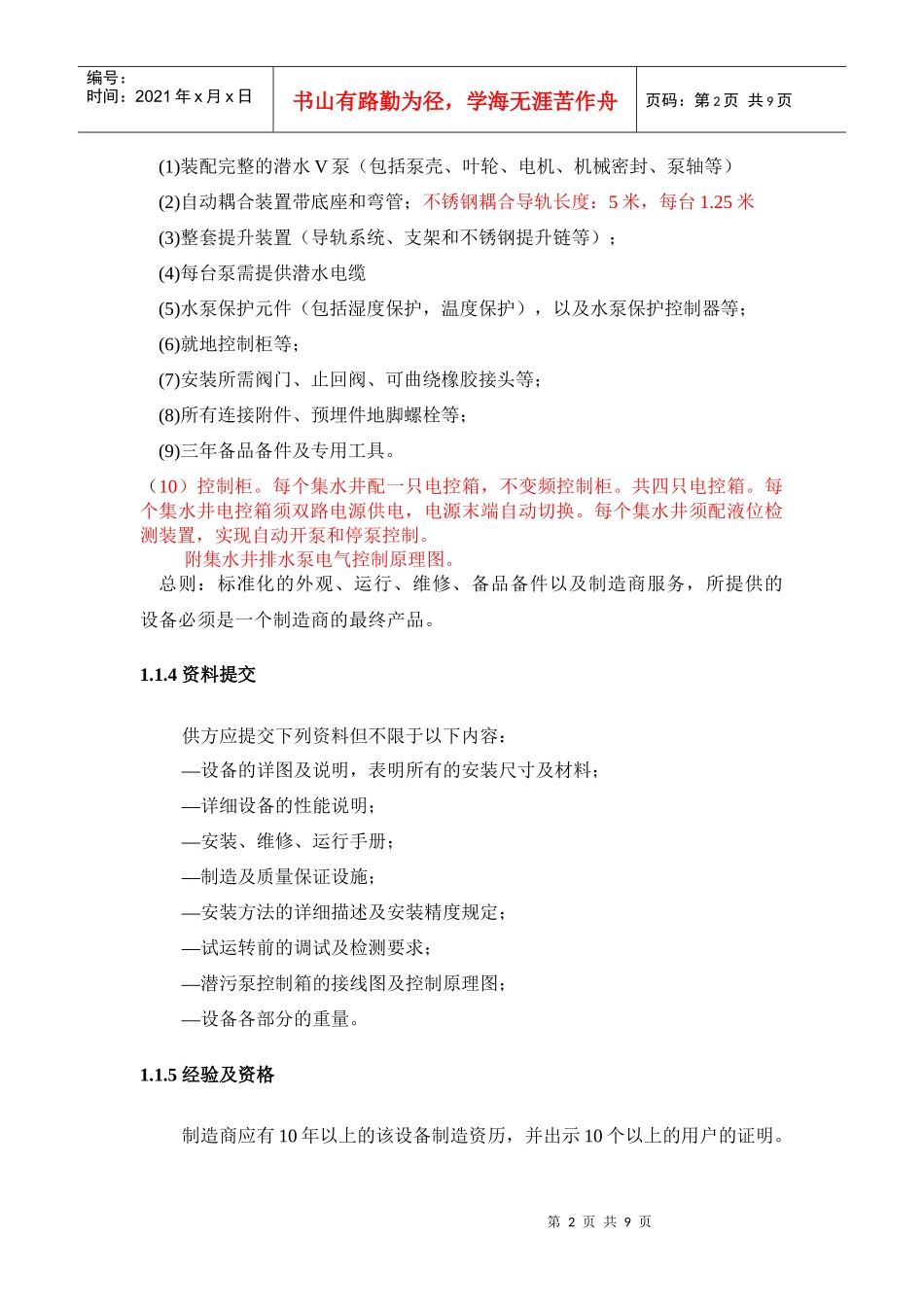

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页Ⅴ标潜水排污泵采购技术条款1机械设备技术要求1.1潜水排污泵1.1.1总述本节规定了潜水排污泵的设计、制造、工厂试验的技术要求。总则：标准化的外观、运行、维修、备品备件以及制造商服务，所提供的设备必须是一个制造商的最终产品。1.1.2设备清单安装位置编号规格可输送最大颗粒直径水泵型式台数泵房1-1MQ=15m3/hH=30mN≤4.0kwη≥65％≥50mm潜水泵5清单中个各符号意义：Q为设计工况点流量H为设计工况点扬程N为配套电机参考额定功率η为水泵效率1.1.3供货范围5台完整的潜水排污泵。每台潜水排污泵应成套地配备安全、有效及可靠运行所需的附件、紧固件、备品备件、保护器、就地控制箱以及所需电缆，具体可参见国标01S305P17、18。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页(1)装配完整的潜水V泵（包括泵壳、叶轮、电机、机械密封、泵轴等）(2)自动耦合装置带底座和弯管；不锈钢耦合导轨长度：5米，每台1.25米(3)整套提升装置（导轨系统、支架和不锈钢提升链等）；(4)每台泵需提供潜水电缆(5)水泵保护元件（包括湿度保护，温度保护），以及水泵保护控制器等；(6)就地控制柜等；(7)安装所需阀门、止回阀、可曲绕橡胶接头等；(8)所有连接附件、预埋件地脚螺栓等；(9)三年备品备件及专用工具。（10）控制柜。每个集水井配一只电控箱，不变频控制柜。共四只电控箱。每个集水井电控箱须双路电源供电，电源末端自动切换。每个集水井须配液位检测装置，实现自动开泵和停泵控制。附集水井排水泵电气控制原理图。总则：标准化的外观、运行、维修、备品备件以及制造商服务，所提供的设备必须是一个制造商的最终产品。1.1.4资料提交供方应提交下列资料但不限于以下内容：—设备的详图及说明，表明所有的安装尺寸及材料；—详细设备的性能说明；—安装、维修、运行手册；—制造及质量保证设施；—安装方法的详细描述及安装精度规定；—试运转前的调试及检测要求；—潜污泵控制箱的接线图及控制原理图；—设备各部分的重量。1.1.5经验及资格制造商应有10年以上的该设备制造资历，并出示10个以上的用户的证明。第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页1.1.6技术要求1.一般要求A.流量、扬程和其它性能参数相同的泵应有相同的结构，各个部件应是可互换的。B.每台泵应能泵送原生污水。C.所供潜水泵均为立式、可提升自动耦合式、抗堵塞、防缠绕、大通道式叶轮潜污泵，并与潜水电机联成一个整体，双机械密封。泵装置应适合安装在泵房集水坑内。每台潜水泵都需配备排水连接座、导向杆和提升链以及耦合组件等；D.潜污泵应能连续运行，也能间歇运行，且每小时等时间间隔可开启次数不少于10次。E.应能方便地卸装和更换磨损件。2.工作条件潜水泵应在下列条件下工作：输送介质温度：0—40℃介质PH：5—10环境温度：-15—50℃相对湿度：100%介质中漂浮物：≤0.12L/m3（指60%固体含水率计）介质中含砂量(干重)：≤0.072kg/m3最大砂粒径：≤25mm可能含其它杂质：破布、纤维类、塑料袋、碎木块等环境等级：I级3.性能要求潜水泵应具有如下性能：A．水泵第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页水泵叶轮通道直径：≥80mm水泵使用寿命：≥80000h临界速度：最低≥125%运行速度浸没深度：12m所需达到的工况点（GDP）见4.3.2。水泵反向允许流速为正向允许流速的115%。B.电机电机类型：鼠笼式感应电动机电压/频率/相位：380V/50Hz/3相允许电压偏差：±10%电机功率：见设备清单电机和泵应由同一制造厂商设计、制造、装配。防护等级：IP68绝缘等级：F（115°C以上）冷却：能通过自冷，在40°C介质中正常运行。额定功率15KW以上电机必须采用水冷却夹套散热系统。电机效率（满载）：≥85%功率因数（满载）：≥0.75最大起动电流：＜6倍的额定电流；保护装置：见4.2节4.材料所有铸件表面应光滑，无砂眼、气孔和其它不规则铸造缺陷。主要部件材料不低于下列等级：叶轮：铸铁DIN1...
