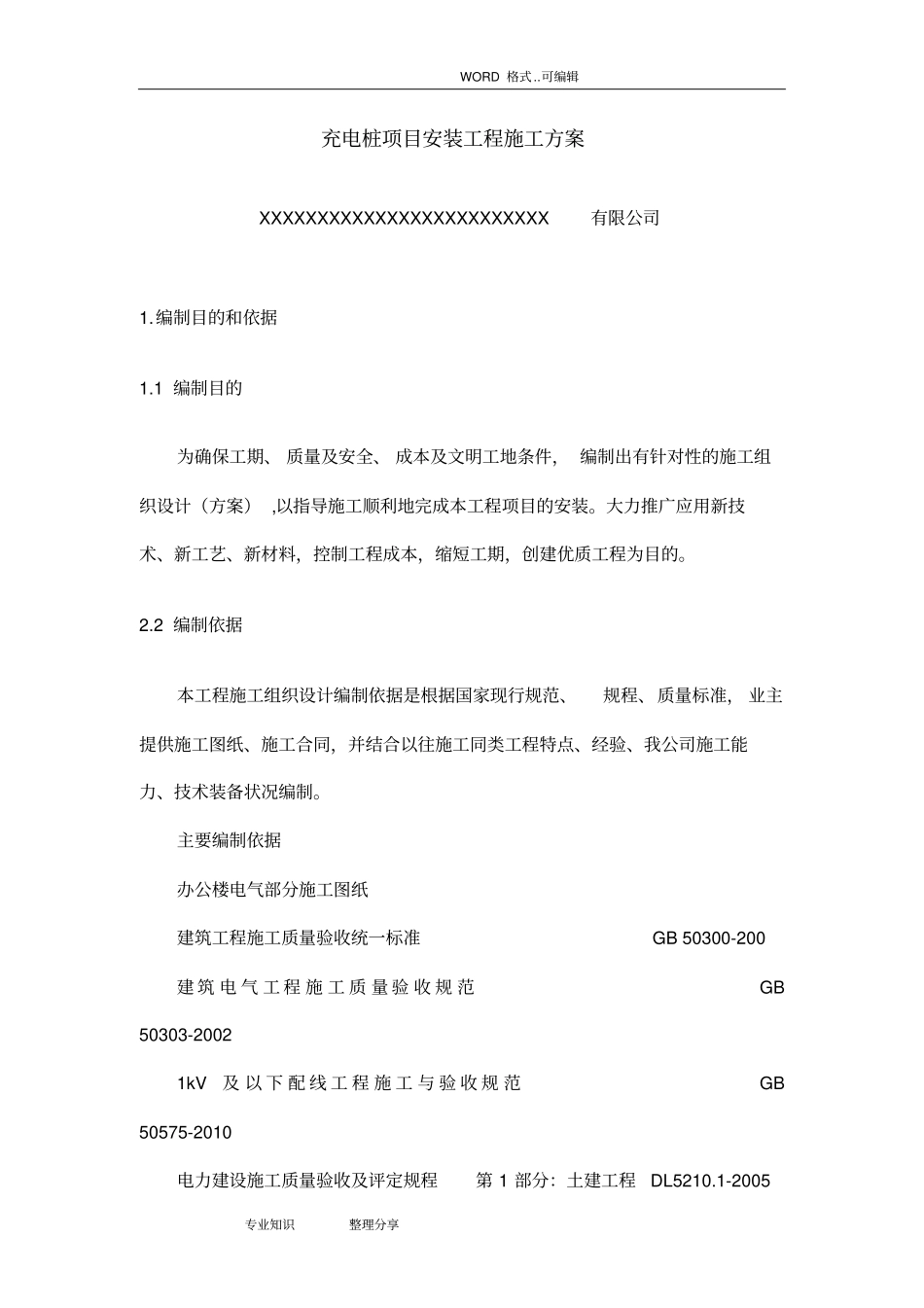

WORD格式..可编辑专业知识整理分享充电桩项目安装工程施工方案XXXXXXXXXXXXXXXXXXXXXXXXX有限公司1.编制目的和依据1.1编制目的为确保工期、质量及安全、成本及文明工地条件，编制出有针对性的施工组织设计（方案）,以指导施工顺利地完成本工程项目的安装。大力推广应用新技术、新工艺、新材料，控制工程成本，缩短工期，创建优质工程为目的。2.2编制依据本工程施工组织设计编制依据是根据国家现行规范、规程、质量标准，业主提供施工图纸、施工合同，并结合以往施工同类工程特点、经验、我公司施工能力、技术装备状况编制。主要编制依据办公楼电气部分施工图纸建筑工程施工质量验收统一标准GB50300-200建筑电气工程施工质量验收规范GB50303-20021kV及以下配线工程施工与验收规范GB50575-2010电力建设施工质量验收及评定规程第1部分：土建工程DL5210.1-2005WORD格式..可编辑专业知识整理分享智能建筑工程质量验收规范GB50339-20032．工程概况工程范围包括：充电设备安装，配电柜安装、电缆敷设、充电系统防雷、接地系统及安全措施。供电电源：220v/380v低压侧供电电源由箱式变电站引来。导线的选择及敷设:低压配干线：YJV-3*120+2由箱式变电站低压配电柜至充电桩主配电箱。低压配电支线：YJV-3*10+2由配电箱至充电桩，YJV-3*2.5由配电箱至充电桩照明。数据线缆-六类由配电箱至充电桩。3．主要项目施工方法和技术措施3.1一般规定3.1.1建筑电气装置1kv以下配电系统，必须符合设计要求，满足计量、维护管理、供电运行的安全性及可靠性，确保使用功能。3.1.2建筑电气1kv及以下配线工程所需的器材，必须符合国家现行的技术标准和施工规范的有关规定。3.1.3技术文件应齐全①器材的型号、规格及外观质量应符合设计要求，国家现行规范与技术标准的规定。②每批检查合格证有生产许可证编号，按GB5023.1-5023.7—97标准生产的应有安全生产认证标志；WORD格式..可编辑专业知识整理分享③外观检查：包装完好，抽检的电线绝缘层完整无损，厚度均匀。耐热、阻燃的电线、应有明显标识和制造厂标。3.2非开挖穿越工程采用直径160mm硬质阻型燃性PE管。3.2.1作业条件结合施工图，按照现场实际协商定位点。配合定向转机施工。3.3电线和电缆敷设3.3.1作业流程3.3.2配线导线的选择必须符合设计要求。不得随意改变其规格及截面，应保证使用要求。相线、中性线及保护接地线的颜色应加以区分，中性线为淡蓝色，用黄绿色相间的导线为保护接地线。3.3.3清扫线管穿线之前，应对管路进行扫管，将管内的异物清扫干净，为穿线做好准备工作。作业方法将布条的两端牢固的绑扎在带线上，进行来回拉动带线，将管内杂物排出。3.3.4穿带线WORD格式..可编辑专业知识整理分享穿带线之前，应检查管路的走向及箱、盒的位置是否符合设计要求。带线常规时选用φ1.2—2.0mm的铁丝。先将铁丝的一端完成不封口的圆圈，用穿线器将带线传入管内，在管路的两端均匀留100-150mm的余量。当线路较长和转弯较多时，可在敷设管路之前穿好带线。3.3.5放线、断线放线前应根据施工图纸对导线的型号、规格进行核对。放线时导线应置于放线架上。断线。剪切导线时，应考虑导线的预留长度。配电箱内导线的预留长度应为箱体周边长的1/2.3.3.6管内穿线钢管（电线管）在穿线前，首先，检查管口的护口是否齐整，如有遗漏和破损，均应补齐和更换。当管路较长或转弯较多时，要在穿线的同时往管内吹入适量的滑石粉。两人穿线时，拉送应配合协调。3.3.7导线的连接⑴配线导线的线芯连接，一般采用焊接、压板压接或套管连接。配线导线与设备、器具的连接，应符合以下要求：导线截面积为10mm2及以下的单股铜（铝）芯线可直接与设备、器具的端子连接。④导线连接熔焊的焊缝外形尺寸应符合焊接工艺标准的规定。焊接后清除残余焊药和焊渣。焊缝严禁有凹陷、夹渣、断股、裂缝及根部未焊合等缺陷。⑵锡焊连接的焊缝应饱满、表面光滑。焊剂应无腐蚀性，焊接后应清除焊区的残余焊剂。WORD格式..可编辑专业知识整理分享3.3.9线路检查和绝缘测试线路检查：接、焊、包全部完成后，应进行自检和互检；检查导线接、焊、包是否符合设计要求及有关施工验收规范及质量验评标准...
